Interfejs Modbus RTU do klimatyzacji Mitsubishi Heavy Industries FD i VRF – 1 jednostka

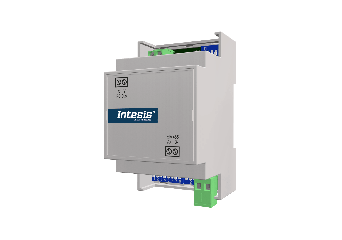

Intesis INMBSMHI001R000 – interfejs klimatyzacji Mitsubishi Heavy Industries do integracji z Modbus RTU

INMBSMHI001R000 łączy jednostki Mitsubishi Heavy Industries z linii FD i VRF z systemem nadrzędnym pracującym na Modbus RTU. Bramę wpinasz w magistralę XY, która nie ma określonej polaryzacji i może mieć długość do 600 m, a od strony instalacji podłączasz dwużyłową magistralę EIA-485. Zasilanie interfejs pobiera z jednostki klimatyzacji.

Po stronie systemu urządzenie działa jako serwer Modbus RTU: sterujesz włączeniem, trybem pracy, prędkością wentylatora, położeniem żaluzji i temperatura zadana, a jednocześnie czytasz temperaturę odniesienia, status alarmu i kod błędu. Pilot przewodowy MHI może pozostać w instalacji, wtedy bramę konfigurujesz jako urządzenie podrzędne i sterowanie z obu stron działa równolegle. Jeśli na magistrali XY podłączonych jest kilka jednostek, interfejs traktuje je jak jedna grupę, bez sterowania indywidualnego.

Najważniejsze funkcje interfejsu INMBSMHI001R000

• Podłączenie do magistrali XY: połączenie dwużyłowe o długości do 600 m, bez konieczności zachowania polaryzacji
• Serwer Modbus RTU: komunikacja 8N2 lub 8N1, prędkości od 2400 do 115200 bps, domyślnie 9600 bps
• Zasilanie z jednostki AC: brak zewnętrznego zasilacza upraszcza projekt i skraca czas montażu
• Konfiguracja bez komputera: adres Modbus, prędkość, jednostki temperatury i terminacja ustawiane przełącznikami DIP; te same parametry dostępne po Modbus RTU
• Praca z pilotem przewodowym: brama pracuje jako urządzenie podrzędne równolegle z pilotem MHI pełniącym role nadrzędna
• Diagnostyka jednostki: status alarmu i kod błędu przekazywane do systemu nadrzędnego
• Virtual Temperaturę: możliwość podania temperatury odniesienia z czujnika zewnętrznego po stronie Modbus
• Terminacja magistrali na płycie: rezystor 120 Ω załączany przełącznikiem SW4

Do czego warto zastosować interfejs INMBSMHI001R000?

Interfejs jest przeznaczony do instalacji, w których klimatyzacja Mitsubishi Heavy Industries ma być widoczna w systemie nadrzędnym opartym na Modbus RTU.

• Biura i lokale usługowe z jednostkami FD lub VRF i centralnym harmonogramem pracy
• Obiekty hotelowe z nadzorem pracy klimatyzacji i rejestracją alarmów
• Instalacje przemysłowe ze sterownikiem PLC lub systemem SCADA jako urządzeniem nadrzędnym
• Modernizacje BMS obejmujące istniejące jednostki Mitsubishi Heavy Industries

Bramę montujesz na szynie DIN lub na ścianie. Zwróć uwagę, ze jeśli na tej samej magistrali XY pracuje pilot przewodowy producenta, należy poprawnie ustalić role nadrzędna i podrzędna, inaczej komunikacja może zostać przerwana.

Dobierz interfejs do swojej instalacji

INMBSMHI001R000 (poprzednie oznaczenie MH-RC-MBS-1) podłącza się do magistrali pilota XY. Gdy system nadrzędny pracuje na KNX, odpowiednikiem jest INKNXMHI001R000, a przy integracji z BACnet MS/TP sięgnij po IN485MHI001R000. Do integracji przez sieć IP i Wi-Fi służy INWMPMHI001R000. Jeśli chcesz objąć nadzorem całą instalację VRF od strony jednostki zewnętrznej, rozważ bramy z serii IN776MHI z obsługa KNX, Modbus i BACnet. Zgodność konkretnego modelu jednostki sprawdzisz w narzędziu Intesis HVAC Compatibility Tool. Napisz do nas z modelem jednostki, a potwierdzimy dobór; pozostałe interfejsy Intesis znajdziesz w naszym katalogu.
