Router Modbus RTU na Modbus TCP dla instalacji do 32 urządzeń, z zasilaniem 24 VDC (9-36 VDC lub 24 VAC)
- Transparentne udostępnianie urządzeń Modbus RTU (EIA-485) w sieci Modbus TCP
- Obsługa do 32 urządzeń Modbus RTU (full-load)
- Do 5 jednoczesnych klientów Modbus TCP
- Praca RTU i TCP jednocześnie, bez potrzeby mapowania rejestrów
- Sygnały diagnostyczne dostępne w Intesis MAPS i jako rejestry Modbus
- Konfiguracja w darmowym narzędziu Intesis MAPS, certyfikat UL
- Kompaktowa obudowa, montaż na szynie DIN, gwarancja 3 lata
Wysoka cena? Zaloguj się i kupuj taniej
Darmowa dostawa
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnych
Konwerter Modbus RTU na Modbus TCP – do 32 urządzeń
Modele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajINMBSRTR0320000Modbus RTU to Modbus TCP Router - 32 devicesNa zamówienie Gwarancja: 1 855,00 zł2 281,65 złZaloguj się, aby poznać swoją cenę INMBSRTR0320000Modbus RTU to Modbus TCP Router - 32 devicesDostępność: Na zamówienieCena netto:1 855,00 zł
Opis

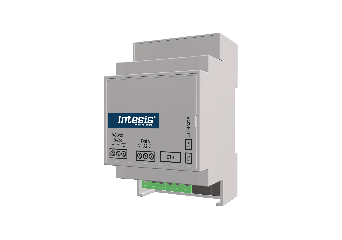

Intesis INMBSRTR0320000 – router Modbus RTU na Modbus TCP do integracji urządzeń szeregowych z siecią IP
INMBSRTR0320000 to router protokołowy Intesis (HMS Networks), który udostępnia urządzenia Modbus RTU (magistrala szeregowa EIA-485) w sieci Modbus TCP. Dzięki niemu Twój nadrzędny klient Modbus TCP (system BMS lub sterownik) sięga po rejestry i zasoby urządzeń Modbus RTU w sposób transparentny, bez konieczności mapowania sygnałów. Wersja obsługuje do 32 pełnoobciążeniowych urządzeń RTU.
Router obsługuje Modbus RTU i Modbus TCP jednocześnie, zapewniając płynną integrację z dowolnym systemem lub sterownikiem Modbus. Dane z jednej strony są bezpośrednio widoczne po drugiej, więc uruchomienie jest szybkie. Do dyspozycji masz też sygnały diagnostyczne (dostępne w narzędziu Intesis MAPS oraz jako rejestry Modbus przez port TCP 503), które ułatwiają weryfikację poprawnej komunikacji po obu stronach. Konfigurację wykonasz w bezpłatnym narzędziu Intesis MAPS z gotowymi szablonami.
Najważniejsze funkcje routera
- Routing RTU na TCP: transparentne udostępnianie urządzeń Modbus RTU w sieci Modbus TCP
- Do 32 urządzeń RTU: obsługa do 32 pełnoobciążeniowych urządzeń Modbus RTU
- Do 5 klientów Modbus TCP: jednoczesny dostęp z wielu systemów nadrzędnych
- Praca jednoczesna: Modbus RTU i TCP działają równolegle
- Bez mapowania: dane z jednej strony widoczne po drugiej w sposób transparentny
- Sygnały diagnostyczne: dostępne w Intesis MAPS i jako rejestry Modbus (port TCP 503)
- Izolacja portu: 1500 VDC między portem EIA-485 a pozostałymi
- Zasilanie DC lub AC: 9-36 VDC lub 24 VAC
- Szybkie uruchomienie: szablony projektów w Intesis MAPS
Do czego warto zastosować router INMBSRTR0320000?
Router sprawdzi się wszędzie tam, gdzie istniejące urządzenia Modbus RTU mają zostać udostępnione w sieci Modbus TCP:
- podłączenie urządzeń Modbus RTU (liczniki, analizatory, sterowniki) do klienta Modbus TCP
- udostępnienie szeregowej magistrali RTU w sieci Ethernet budynku lub zakładu
- integracja starszych instalacji RTU z nowym systemem BMS lub SCADA po Modbus TCP
- jednoczesny dostęp do urządzeń RTU z kilku klientów Modbus TCP
Urządzenie montuje się na szynie DIN (EN60715 TH35) lub naściennie, najlepiej w uziemionej szafie; zasilacz nie wchodzi w skład zestawu.
Dobierz router do swojej instalacji
Przy doborze policz liczbę urządzeń Modbus RTU, które chcesz udostępnić: ta wersja obsługuje do 32 pełnoobciążeniowych urządzeń RTU i do 5 jednoczesnych klientów Modbus TCP. Pamiętaj o zasadach magistrali EIA-485: maks. 1200 m, do 32 urządzeń, terminacja 120 Ω na obu końcach. Zwróć uwagę, że to router w obrębie samego Modbus (RTU na TCP), a nie konwerter na BACnet czy KNX. Masz wątpliwości, czy to właściwe rozwiązanie? Skontaktuj się z nami, pomożemy w doborze i przygotowaniu integracji. Pełna oferta bram i routerów Intesis znajduje się w naszym katalogu.
Specyfikacja
| INMBSRTR0320000 | |
| Typ produktu | Router Modbus RTU na Modbus TCP |
| Rodzina | Intesis Modbus Router |
| Poprzednie oznaczenie | IBMBSRTR0320000 |
| Pojemność | |
| Urządzenia Modbus RTU | Do 32 pełnoobciążeniowych (full-load) |
| Klienci Modbus TCP | Do 5 jednoczesnych |
| Typ urządzeń slave | Urządzenia Modbus RTU (EIA-485) i Modbus TCP |
| Mapowanie | Transparentne, bez potrzeby mapowania rejestrów |
| Zasilanie | |
| Napięcie zasilania | 9-36 VDC lub 24 VAC, 50-60 Hz |
| Prąd / pobór wejściowy | 0,140 A / 1,7 W |
| Złącze zasilania | Blok zaciskowy 3-polowy (plus, minus, uziemienie); zasilacz SELV (NEC class 2 / LPS), brak w zestawie |
| Interfejsy i protokoły | |
| Protokoły | Modbus RTU i Modbus TCP (jednocześnie); brak BACnet i KNX |
| Ethernet | 1 x RJ45 10/100 Mbps (Modbus TCP, konfiguracja); 2 diody LED (link i aktywność) |
| Port EIA-485 (Modbus RTU) | Blok zaciskowy 3-polowy: A3 (B+), A2 (A-), A1 (SGND); izolacja 1500 VDC; do 32 urządzeń, maks. 1200 m, terminacja 120 Ω |
| Diagnostyka | Sygnały diagnostyczne w Intesis MAPS i jako rejestry Modbus (port TCP 503) |
| Konfiguracja i obsługa | |
| Narzędzie konfiguracyjne | Intesis MAPS (Windows), połączenie przez Ethernet; szablony projektów |
| Sygnalizacja | Dioda RUN (zasilanie) oraz diody statusu komunikacji |
| Certyfikaty | |
| Certyfikaty | UL |
| Warunki pracy i obudowa | |
| Temperatura pracy | 0 do 60 °C |
| Wilgotność | 5-95 %, bez kondensacji |
| Stopień ochrony | IP20 (IEC 60529) |
| Obudowa | Tworzywo PC (UL 94 V-0), kolor jasnoszary RAL 7035 |
| Montaż | Szyna DIN EN60715 TH35 lub montaż naścienny |
| Wymiary | Głębokość 93 mm, szerokość 53 mm, wysokość 58 mm |
| Zalecana przestrzeń montażowa | Głębokość 100 mm, szerokość 60 mm, wysokość 70 mm |
| Przekrój przewodów | 1 żyła: 0,5-2,5 mm²; 2 żyły: 0,5-1,5 mm²; 3 żyły niedozwolone |
| Masa | do potwierdzenia |
| Zawartość zestawu | Router Intesis, instrukcja instalacji |
| Gwarancja | 3 lata |
