Interfejs Modbus RTU do klimatyzacji Toshiba VRF i Digital Inverter – 1 jednostka

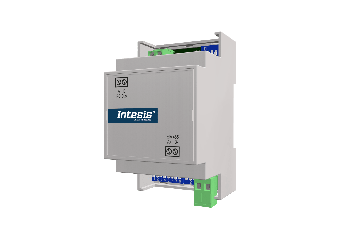

Intesis INMBSTOS001R000 – interfejs klimatyzacji Toshiba do integracji z Modbus RTU

INMBSTOS001R000 łączy jednostki Toshiba z linii Digital Inverter i VRF z systemem nadrzędnym pracującym na Modbus RTU. Bramę wpinasz w magistralę AB, która nie ma określonej polaryzacji i może mieć długość do 500 m. Kabel do tego połączenia nie wchodzi w skład zestawu. Od strony instalacji podłączasz dwużyłową magistralę EIA-485 z zachowaniem polaryzacji A+ i B-, a zasilanie brama pobiera z jednostki klimatyzacji.

Do jednego interfejsu możesz podłączyć do 16 jednostek wewnętrznych, ale są one sterowane jak jedna grupa, bez indywidualnego adresowania. Po stronie systemu urządzenie działa jako serwer Modbus RTU i udostępnia rejestry sterujące oraz statusowe wraz z kodem błędu zgodnym z tabela Toshiba. Ważna uwaga instalacyjna: jeśli w tej samej magistrali AB pracuje pilot przewodowy producenta, komunikacja może zostać przerwana, dlatego konfiguracje magistrali należy zaplanować przed montażem.

Najważniejsze funkcje interfejsu INMBSTOS001R000

• Podłączenie do magistrali AB: połączenie dwużyłowe o długości do 500 m, bez konieczności zachowania polaryzacji
• Obsługa do 16 jednostek: grupa jednostek na wspólnej magistrali sterowana jak jedno urządzenie
• Serwer Modbus RTU: komunikacja 8N2 lub 8N1, prędkości od 2400 do 115200 bps, domyślnie 9600 bps
• Zasilanie z jednostki AC: brak zewnętrznego zasilacza upraszcza projekt i skraca czas montażu
• Konfiguracja bez komputera: adres Modbus, prędkość, jednostki temperatury i terminacja ustawiane przełącznikami DIP; te same parametry dostępne po Modbus RTU
• Diagnostyka jednostki: kody błędów Toshiba przekazywane do systemu nadrzędnego wraz ze statusem alarmu
• Blokada wysyłek cyklicznych: komendy z Modbus mogą być wysyłane do jednostki wyłącznie przy zmianie wartości
• Terminacja magistrali na płycie: rezystor 120 Ω załączany przełącznikiem SW4

Do czego warto zastosować interfejs INMBSTOS001R000?

Interfejs stosuje się tam, gdzie jednostki Toshiba Digital Inverter i VRF mają być objęte nadzorem systemu opartego na Modbus RTU.

• Budynki biurowe z systemem BMS obejmującym klimatyzację VRF
• Obiekty handlowe i usługowe ze strefowym sterowaniem grupami jednostek
• Instalacje przemysłowe ze sterownikiem PLC lub systemem SCADA jako urządzeniem nadrzędnym
• Modernizacje nadzoru obejmujące istniejące jednostki Toshiba

Bramę montujesz na szynie DIN, na ścianie, a w części modeli także wewnątrz jednostki wewnętrznej. Przed montażem ustal, czy w magistrali AB pozostanie pilot przewodowy producenta, ponieważ jego obecność może zakłócić komunikację.

Dobierz interfejs do swojej instalacji

INMBSTOS001R000 (poprzednie oznaczenie To-RC-MBS-1) podłącza się do magistrali AB jednostki wewnętrznej. Gdy system nadrzędny pracuje na KNX, odpowiednikiem jest INKNXTOS001R000, a przy integracji z BACnet sięgnij po INBACTOS001R100. Do integracji przez sieć IP i Wi-Fi służy INWMPTOS001R000. Zgodność konkretnego modelu jednostki sprawdzisz w narzędziu Intesis HVAC Compatibility Tool. Napisz do nas z modelem jednostki i liczba urządzeń na magistrali, a potwierdzimy dobór; pozostałe interfejsy Intesis znajdziesz w naszym katalogu.
