Producent: Milesight
- 8 kanałów half-duplex
- Układ SX1302
- Wytrzymała metalowa obudowa do zastosowań przemysłowych
- Obsługa BACnet/IP i Modbus
- Wbudowany Python SDK
- Zgodność z popularnymi serwerami sieciowymi, m.in. The Things Stack, ChirpStack, Actility, AWS
- Obsługa wielu protokołów VPN, takich jak IPsec, OpenVPN, L2TP, PPTP, DMVPN czy WireGuard
Cena od 893,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
W magazynie
Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem jeszcze tego samego dnia
Darmowa dostawa
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnychModele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajUG56-868MLoRaWAN UG56 GatewayW magazynieGwarancja: 893,00 zł1 098,39 złZaloguj się, aby poznać swoją cenę UG56-868MLoRaWAN UG56 GatewayDostępność:W magazynieCena netto:893,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajUG56-L08GL-868MLoRaWAN 4G UG56 GatewayW magazynieGwarancja: 1 103,00 zł1 356,69 złZaloguj się, aby poznać swoją cenę UG56-L08GL-868MLoRaWAN 4G UG56 GatewayDostępność:W magazynieCena netto:1 103,00 zł
Akcesoria
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajGA01-8dBi-SMAAntena zewnętrzna LoRaWAN 8dBi 130cm N(F)-SMA(M)W magazynieGwarancja: 322,00 zł396,06 złZaloguj się, aby poznać swoją cenę GA01-8dBi-SMAAntena zewnętrzna LoRaWAN 8dBi 130cm N(F)-SMA(M)Dostępność:W magazynieCena netto:322,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajGA01-SMAAntena zewnętrzna LoRaWAN 5dBi 60cm N(F)-SMA(M)W magazynieGwarancja: 182,00 zł223,86 złZaloguj się, aby poznać swoją cenę GA01-SMAAntena zewnętrzna LoRaWAN 5dBi 60cm N(F)-SMA(M)Dostępność:W magazynieCena netto:182,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajUPS01-TYPE-CUPS 12000mAh, IP67, Type-C dla bramy UG65, UG56, UG63Na zamówienie Gwarancja: 553,00 zł680,19 złZaloguj się, aby poznać swoją cenę UPS01-TYPE-CUPS 12000mAh, IP67, Type-C dla bramy UG65, UG56, UG63Dostępność: Na zamówienieCena netto:553,00 zł
Opis

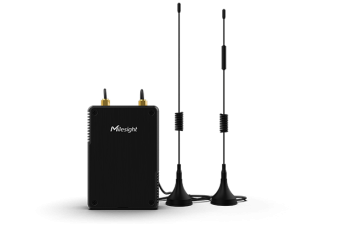

Bramka przemysłowa · LoRaWAN EU868
W hali produkcyjnej z czujnikami na liniach i w szafach sterowniczych na kilku poziomach odczyty rozchodzą się po osobnych systemach, zamiast schodzić się w jednym punkcie. UG56 odbiera na 8 kanałach LoRaWAN i obsługuje około 2000 urządzeń klasy A, B i C przy uplinku co 10 min. Do sieci wychodzi przez Ethernet z PoE, Wi-Fi albo modem 4G w wykonaniu opcjonalnym, a serwer sieciowy pracuje w samej bramce.
Najeżdżaj lub dotykaj oznaczeń, aby poznać szczegóły
8 kanałów LoRaWAN
Radio LoRa
Osiem kanałów half-duplex na układzie SX1302
8 kanałów w trybie half-duplex na układzie SX1302. Czułość odbiornika wynosi −140 dBm przy 292 bps, a moc nadawania sięga 27 dBm. Protokół obejmuje wersje V1.0 i V1.0.2 w klasach A, B i C.
Zasięg do 15 km w linii widzenia i około 2 km w zabudowie miejskiej pozwala objąć jedną bramką całą halę produkcyjną wraz z sąsiednimi budynkami.
2000 urządzeń
Pojemność
Około 2000 urządzeń na jednej bramce
Około 2000 urządzeń klasy A, B i C na jednej bramce, przy uplinku co 10 min. Ruch obsługuje czterordzeniowy procesor 1,3 GHz ARM Cortex-A35 z 512 MB pamięci DDR3 i 8 GB eMMC.
Ta sama jednostka prowadzi wbudowany serwer sieciowy i filtry pakietów. Filtr przyjmuje listy NetID, JoinEUI i DevEUI, po 5 pozycji na warunek, w trybie białej albo czarnej listy.
Serwer w bramce
Serwer sieciowy
Wbudowany serwer sieciowy
Bramka jest wyposażona we własny serwer sieciowy z biblioteką dekoderów urządzeń Milesight i obsługą dekoderów pisanych samodzielnie. Współpracuje też z serwerami zewnętrznymi: The Things Stack, ChirpStack, Actility i AWS.
Dane wychodzą dalej przez MQTT(s), HTTP(s), BACnet/IP, BACnet/SC, Modbus TCP i Modbus RTU over TCP. Multicast i FUOTA obejmują te urządzenia końcowe, które same je obsługują.
Montaż DIN, biurko, ściana
Obudowa i montaż
Metalowa obudowa, montaż na DIN, biurku i ścianie
Metalowa obudowa klasy IP30 pracuje w zakresie od −20 do +60 °C, przy wilgotności względnej do 95% bez kondensacji.
Bramka montuje się na biurku, na ścianie albo na szynie DIN w szafie sterowniczej, obok innej aparatury automatyki.
Cechy
- Odbiornik Semtech SX1302 z obsługą 8 kanałów radiowych o czułości −140 dBm — zapewnia zbieranie danych ze wszystkich czujników obiektu w jednym punkcie
- Obsługa około 2000 urządzeń klasy A, B i C przy uplinku co 10 min — obsługuje czujniki z kilku hal jedną bramką, bez dokładania drugiej
- Wbudowany serwer sieciowy z biblioteką dekoderów Milesight obsługuje urządzenia bez usługi zewnętrznej — ta sama bramka współpracuje też z The Things Stack, ChirpStack, Actility i AWS
- Tryb Gateway Fleet podłącza do serwera w tej bramce najwyżej 100 bramek Milesight — kampus albo zakład na kilku budynkach obsługuje jeden panel
- Analizator szumu skanuje pasmo w cyklu do 24 h i rysuje wykres RSSI każdego kanału — wybór kanałów opiera się na pomiarze w obiekcie, a wynik zapisuje się do pliku CSV
- Bufor przekazywania pakietów mieści do 1 000 000 rekordów przy zerwanym łączu — zaległe dane wychodzą po powrocie sieci, zależnie od użytego oprogramowania przekazującego
- Metalowa obudowa IP30 pracuje w zakresie od −20 do +60 °C — znosi wahania temperatury w nieklimatyzowanej hali czy magazynie
- Zasilanie PoE 802.3af albo 5 V/2 A przez port USB-C, pobór typowo 1,8 W — jeden przełącznik PoE wystarcza bez dodatkowego zasilacza
- Wbudowane serwery MQTT(s), HTTP(s), BACnet/IP, BACnet/SC i Modbus TCP oraz środowisko Node-RED i Python SDK — przekazują odczyty bezpośrednio do systemu BMS bez dodatkowej bramki programowej
Zastosowania
Biurowiec z systemem BMS
Czujniki CO2, temperatury i obecności na kondygnacjach. Odczyty trafiają do BMS przez BACnet/IP, bez osobnej bramki protokołowej.
Sklep i obiekt handlowy
Czujniki temperatury w lodówkach i liczniki wejść na hali sprzedaży łączą się z jedną bramką. Modem 4G w wykonaniu opcjonalnym zastępuje łącze stałe tam, gdzie go nie doprowadzono.
Hala produkcyjna
Liczniki mediów i czujniki drgań na LoRaWAN w metalowej hali. Modbus TCP przenosi odczyty do sterownika linii, a filtr pakietów odrzuca ruch spoza wskazanych DevEUI.
Kryty parking
Czujniki zajętości miejsc na kilku poziomach krytego parkingu łączą dane w jednym punkcie. Bramka montuje się na szynie DIN w tej samej szafie co inna aparatura budynkowa.
Kampus z kilkoma budynkami
Kilka budynków z osobnymi bramkami, spiętych trybem Gateway Fleet pod jednym serwerem. Konta o różnych poziomach uprawnień rozdzielają dostęp między służby techniczne.
Serwerownia i węzeł techniczny
Czujniki temperatury i wilgotności w szafach rack oraz w pomieszczeniu technicznym. Bramka mocuje się na szynie DIN obok zasilaczy i przełączników sieciowych.
Jak to działa
01Montaż
Bramka staje na biurku, montuje się na ścianie na wsporniku za pomocą 2 wkrętów i 4 kompletów kołków, albo na szynie DIN. W zestawie jest magnetyczna antena LoRaWAN; zestaw DIN i antena komórkowa to osobne akcesoria.
02Konfiguracja
Panel webowy otwiera się przez port Ethernet albo przez punkt dostępowy Wi-Fi bramki. Ustawia się pasmo EU868, kanały i tryb pracy: wbudowany serwer sieciowy albo przekazywanie pakietów do serwera zewnętrznego.
03Transmisja
8 kanałów w trybie half-duplex odbiera uplinki z czujników. Do sieci bramka wychodzi przez Ethernet z PoE, Wi-Fi albo modem 4G, a filtry pakietów odrzucają ruch spoza wskazanych NetID, JoinEUI i DevEUI.
04Nadzór
Panel pokazuje listę urządzeń, ostatnie 1000 pakietów i wykres szumu w paśmie. Dane aplikacyjne wychodzą przez MQTT(s), HTTP(s), BACnet albo Modbus TCP do systemu nadrzędnego.
Specyfikacja
Radio LoRaWAN
| Pasmo pracy | EU868 |
| Liczba kanałów | 8, half-duplex |
| Układ nadawczo-odbiorczy | SX1302 |
| Czułość odbiornika | −140 dBm przy 292 bps |
| Moc nadawania | do 27 dBm |
| Protokół | LoRaWAN V1.0 i V1.0.2, klasy A, B i C |
| Złącze anteny | 1 × SMA 50 Ω, antena magnetyczna w zestawie |
| Obsługiwane urządzenia | około 2000 urządzeń klasy A, B i C(1) |
| Zasięg | do 15 km w linii widzenia, około 2 km w zabudowie miejskiej(2) |
Interfejs Ethernet
| Port | 1 × RJ45 WAN z obsługą PoE PD |
| Warstwa fizyczna | 10/100 Base-T (IEEE 802.3) |
| Przepustowość | 10/100 Mbps, automatyczne rozpoznawanie |
| Tryb pracy | full lub half duplex, automatyczne rozpoznawanie |
| Interfejs | Auto MDI/MDIX |
| Izolacja portu | 1,5 kV RMS |
Interfejs Wi-Fi
| Standard | IEEE 802.11 b/g/n, 2,4 GHz |
| Antena | wewnętrzna |
| Tryb pracy | punkt dostępowy albo klient |
| Moc nadawania | 802.11b: 18 dBm ±2,0 (11 Mbps) · 802.11g: 15 dBm ±2,0 (6 i 54 Mbps) · 802.11n 2,4 GHz: 14 dBm ±2,0 (MCS0_HT20, MCS7_HT20), 13 dBm ±2,0 (MCS0_HT40, MCS7_HT40) |
| Zabezpieczenia | punkt dostępowy: WPA-PSK/WPA2-PSK, WEP/TKIP/AES · klient: WPA-PSK/WPA2-PSK/WPA-Enterprise/WPA2-Enterprise |
Modem komórkowy
| Sieć | 4G LTE(3) |
| Moc nadawania | klasa 3 (23 dBm ±2 dB) |
| Złącze anteny | 1 × SMA 50 Ω, antena magnetyczna w zestawie tej wersji |
| Gniazdo karty | 1 × mini SIM (2FF) |
Jednostka obliczeniowa
| Procesor | czterordzeniowy 1,3 GHz, 64-bitowy ARM Cortex-A35 |
| Pamięć operacyjna | 512 MB DDR3 |
| Pamięć masowa | 8 GB eMMC |
| Pamięć rozszerzana | 1 × gniazdo microSD (wewnętrzne) |
| Układy wbudowane | watchdog, timer |
Serwer sieciowy i integracja
| Serwer wbudowany | biblioteka dekoderów urządzeń Milesight, dekodery własne |
| Serwery zewnętrzne | The Things Stack, ChirpStack, Actility, AWS, Milesight IoT Cloud, DeviceHub, Milesight Development Platform |
| Integracja | MQTT(s), HTTP(s), BACnet/IP, BACnet/SC, Modbus TCP, Modbus RTU over TCP |
| Obiekty BACnet i Modbus | do 10 000 |
| Gateway Fleet | do 100 bramek podrzędnych |
| Multicast | sterowanie downlinkiem grupowym |
| FUOTA | dla urządzeń końcowych obsługujących tę funkcję |
| Filtr pakietów | biała albo czarna lista według NetID, JoinEUI i DevEUI, do 5 list na warunek |
| Analizator szumu | skan RSSI kanałów, czas skanowania 1-24 h, eksport do pliku CSV(4) |
| Podgląd pakietów | ostatnie 1000 pakietów |
| Bufor retransmisji — przekazywanie pakietów | do 1 000 000 rekordów(5) |
| Bufor retransmisji — MQTT | do 10 000 rekordów |
| Programowanie własne | Python SDK, Node-RED |
Sieć, bezpieczeństwo i zarządzanie
| Protokoły sieciowe | PPPoE, SNMP v1/v2c/v3, TCP, UDP, DHCP, DDNS, HTTP, HTTPS, DNS, ARP, SNTP, Telnet, SSH |
| Tunele VPN | OpenVPN, IPsec, PPTP, L2TP, GRE, DMVPN, WireGuard |
| Zapora | kontrola dostępu, DMZ, przekierowanie portów (DNAT), wiązanie adresów MAC, filtrowanie adresów IP i domen |
| DDNS | ponad 16 usługodawców, pozostali konfigurowani ręcznie |
| Niezawodność łącza | WAN Failover |
| Diagnostyka | ping, traceroute, tcpdump, QXDM, serwer logów |
| Zarządzanie | panel WWW, CLI (SSH/Telnet), SMS, on-demand dial up, SNMP, HTTP API, MQTT API, DeviceHub, Milesight Development Platform |
| Konta | wiele poziomów uprawnień |
Zasilanie
| Źródła zasilania | PoE 802.3af, USB-C 5 V/2 A |
| Pobór mocy | typowo 1,8 W, najwyżej 6,9 W |
Złącza, diody i przyciski
| Złącze anteny LoRaWAN | SMA 50 Ω |
| Złącze anteny komórkowej | SMA 50 Ω, w wykonaniu opcjonalnym |
| Port Ethernet | 1 × RJ45 |
| USB | 1 × USB-C, zasilanie i konsola |
| Gniazdo karty SIM | 1 × mini SIM (2FF) |
| Gniazdo karty microSD | 1 × microSD (wewnętrzne) |
| Przycisk | 1 × RST (wewnętrzny) |
| Diody | SYSTEM, LoRa |
Konstrukcja i wymiary
| Wymiary | 110 × 75 × 24 mm |
| Masa | 186 g |
| Materiał | metal |
| Kolor | czarny |
| Stopień ochrony | IP30 |
| Montaż | na biurku, na ścianie albo na szynie DIN(6) |
Warunki pracy
| Temperatura pracy | −20 … +60 °C |
| Temperatura przechowywania | −40 … +85 °C |
| Wilgotność względna | 0-95% bez kondensacji(7) |
| Środowisko montażu | wyłącznie wnętrza |
Certyfikaty
| Certyfikaty | CE, CE (RED), RCM, FCC, ISED |
| Środowiskowe | RoHS |
Zawartość zestawu
| W zestawie | magnetyczna antena LoRaWAN, wspornik ścienny, 2 wkręty mocujące, 4 komplety kołków ściennych |
| Akcesoria osobne | magnetyczna antena komórkowa (wersja z modemem 4G), kabel USB-C z zasilaczem, zestaw klipsów do szyny DIN |
Warunki i uwagi
- Liczba obsługiwanych urządzeń podana dla uplinku co 10 min.
- Wartości zasięgu zależą od miejsca montażu anteny i od przeszkód na drodze fali.
- Interfejs komórkowy jest wykonaniem opcjonalnym. Zestaw nie zawiera karty SIM.
- Analizatora szumu nie zaleca się włączać przy pracy z przekazywaniem pakietów - skan wpływa na transmisję downlink.
- Retransmisję obsługuje część programów przekazujących pakiety.
- Montaż na szynie DIN dostępny wyłącznie w nowszych partiach sprzętu; przed zamówieniem wymaga potwierdzenia z Milesight.
- Wartość dla 25 °C.
