Producent: Milesight
- Stopień ochrony IP65
- Czterordzeniowy procesor NXP
- Układ LoRa Semtech SX1302
- Obsługa wielu protokołów VPN: IPsec, OpenVPN, L2TP, PPTP, DMVPN, WireGuard
- Wbudowany serwer sieciowy oraz API MQTT(s)/HTTP(s)
- Obsługa BACnet/IP i Modbus
- Zgodność z popularnymi serwerami sieciowymi: The Things Stack, ChirpStack, Actility, AWS i inne
- Wbudowany Python SDK umożliwiający rozwój dodatkowych funkcji przez użytkownika
- Szybkie i intuicyjne programowanie dzięki narzędziu Node-RED
Cena od 1 442,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
W magazynie
Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem jeszcze tego samego dnia
Darmowa dostawa
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnychModele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajUG65-868M-EALoRaWAN UG65 GatewayW magazynieGwarancja: 1 442,00 zł1 773,66 złZaloguj się, aby poznać swoją cenę UG65-868M-EALoRaWAN UG65 GatewayDostępność:W magazynieCena netto:1 442,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajUG65-L08GL-868M-EALoRaWAN 4G IP67 GatewayW magazynieGwarancja: 1 744,00 zł2 145,12 złZaloguj się, aby poznać swoją cenę UG65-L08GL-868M-EALoRaWAN 4G IP67 GatewayDostępność:W magazynieCena netto:1 744,00 zł
Akcesoria
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajGA01Antena zewnętrzna LoRaWAN 5dBi 60cm N(F)-N(M)W magazynieGwarancja: 182,00 zł223,86 złZaloguj się, aby poznać swoją cenę GA01Antena zewnętrzna LoRaWAN 5dBi 60cm N(F)-N(M)Dostępność:W magazynieCena netto:182,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajUPS01-TYPE-CUPS 12000mAh, IP67, Type-C dla bramy UG65, UG56, UG63Na zamówienie Gwarancja: 553,00 zł680,19 złZaloguj się, aby poznać swoją cenę UPS01-TYPE-CUPS 12000mAh, IP67, Type-C dla bramy UG65, UG56, UG63Dostępność: Na zamówienieCena netto:553,00 zł
Opis

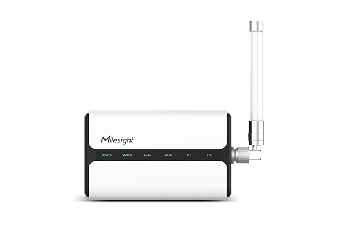

Bramka wewnętrzna · LoRaWAN EU868
W biurowcu z czujnikami CO₂ na każdej kondygnacji odczyty z pięter rozchodzą się po osobnych usługach, zamiast schodzić się w jednym punkcie. UG65 odbiera na 8 kanałach LoRaWAN i obsługuje około 2000 urządzeń klasy A, B i C przy uplinku co 10 min. Do sieci wychodzi przez Ethernet z PoE, Wi-Fi albo modem 4G w wykonaniu opcjonalnym, a serwer sieciowy pracuje w samej bramce.
Najeżdżaj lub dotykaj oznaczeń, aby poznać szczegóły
8 kanałów LoRaWAN
Radio LoRa
Osiem kanałów na układzie SX1302
8 kanałów pracujących w trybie half- i full-duplex na układzie SX1302. Czułość odbiornika wynosi −140 dBm przy 292 bps, a moc nadawania sięga 27 dBm. Protokół obejmuje wersje V1.0 i V1.0.2 w klasach A, B i C.
Zasięg do 15 km w linii widzenia i około 2 km w zabudowie miejskiej pozwala objąć jedną bramką cały biurowiec wraz z sąsiednimi budynkami.
2000 urządzeń
Pojemność
Około 2000 urządzeń na jednej bramce
Około 2000 urządzeń klasy A, B i C na jednej bramce, przy uplinku co 10 min. Ruch obsługuje procesor czterordzeniowy 1,5 GHz ARM Cortex-A53 z 512 MB pamięci DDR4 i 8 GB eMMC.
Ta sama jednostka prowadzi wbudowany serwer sieciowy i filtry pakietów. Filtr przyjmuje listy NetID, JoinEUI i DevEUI, po 5 pozycji na warunek, w trybie białej albo czarnej listy.
Serwer w bramce
Serwer sieciowy
Wbudowany serwer sieciowy
Bramka jest wyposażona we własny serwer sieciowy z biblioteką dekoderów urządzeń Milesight i obsługą dekoderów pisanych samodzielnie. Współpracuje też z serwerami zewnętrznymi: The Things Stack, ChirpStack, Actility i AWS.
Dane wychodzą dalej przez MQTT(s), HTTP(s), BACnet/IP, BACnet/SC, Modbus TCP i Modbus RTU over TCP. Multicast i FUOTA obejmują te urządzenia końcowe, które same je obsługują.
IP65
Obudowa
Obudowa IP65, praca od −40 do +70 °C
Obudowa klasy IP65 chroni elektronikę przed pyłem i strugami wody ze wszystkich stron. Zakres pracy sięga od −40 do +70 °C, a wilgotność względna do 95% bez kondensacji.
Bramka staje na biurku, wisi na ścianie albo na rurze, a szczelna obudowa dopuszcza też miejsca osłonięte na zewnątrz, na przykład pod okapem.
Cechy
- Odbiornik Semtech SX1302 z obsługą 8 kanałów radiowych (half- i full-duplex) o czułości −140 dBm — zapewnia zbieranie danych ze wszystkich czujników obiektu w jednym punkcie
- Obsługa około 2000 urządzeń klasy A, B i C przy uplinku co 10 min — obsługuje czujniki z kilku kondygnacji jedną bramką, bez dokładania drugiej
- Wbudowany serwer sieciowy z biblioteką dekoderów Milesight obsługuje urządzenia bez usługi zewnętrznej — ta sama bramka współpracuje też z The Things Stack, ChirpStack, Actility i AWS
- Tryb Gateway Fleet podłącza do serwera w tej bramce najwyżej 100 bramek Milesight — kampus albo zakład na kilku budynkach obsługuje jeden panel
- Analizator szumu skanuje pasmo w cyklu do 24 h i rysuje wykres RSSI każdego kanału — wybór kanałów opiera się na pomiarze w obiekcie, a wynik zapisuje się do pliku CSV
- Bufor przekazywania pakietów mieści do 1 000 000 rekordów przy zerwanym łączu — zaległe dane wychodzą po powrocie sieci, zależnie od użytego oprogramowania przekazującego
- Obudowa IP65 z PC+ABS w klasie UL94 V0 pracuje przy −40 … +70 °C — bramka stoi też w miejscu osłoniętym na zewnątrz, na przykład pod okapem
- Zasilanie PoE 802.3af, DC 9 … 24 V albo USB-C 5 V/1 A, pobór typowo 2,9 W — do montażu pod stropem wystarczy sam przełącznik PoE
- Wbudowane serwery MQTT(s), HTTP(s), BACnet/IP, BACnet/SC i Modbus TCP oraz środowisko Node-RED i Python SDK — przekazują odczyty bezpośrednio do systemu BMS bez dodatkowej bramki programowej
Zastosowania
Biurowiec z systemem BMS
Czujniki CO₂, temperatury i obecności na kondygnacjach. Odczyty trafiają do BMS przez BACnet/IP, bez osobnej bramki protokołowej.
Hala magazynowa
Bramka pod stropem albo na słupie, zasilana z przełącznika PoE. Jeden punkt zbiera czujniki z całej powierzchni składowej, a dłuższą antenę zamawia się osobno.
Chłodnia i zaplecze spożywcze
Czujniki temperatury w komorach i na rampie, a bramka w ogrzewanej części zakładu, poza miejscami, w których skrapla się wilgoć.
Zakład produkcyjny
Liczniki mediów i czujniki drgań na LoRaWAN. Modbus TCP przenosi odczyty do sterownika linii, a filtr pakietów odrzuca ruch spoza wskazanych DevEUI.
Węzeł cieplny i sieć osiedlowa
Bramka w węźle, czujniki w podłączonych budynkach. Modem 4G w wykonaniu opcjonalnym zastępuje łącze stałe tam, gdzie go nie doprowadzono.
Szpital albo kampus uczelni
Kilka budynków z osobnymi bramkami, spiętych trybem Gateway Fleet pod jednym serwerem. Konta o różnych poziomach uprawnień rozdzielają dostęp między służby techniczne.
Jak to działa
01Montaż
Bramka staje na biurku, wisi na uchwycie ściennym z zestawu albo na obejmie do rury. W zestawie są zasilacz, uchwyt z wkrętami, 4 komplety kołków i antena 18 cm. Anteny z włókna szklanego 60 cm i 130 cm to osobne zestawy.
02Konfiguracja
Panel webowy otwiera się przez Ethernet albo przez Wi-Fi w trybie punktu dostępowego. Ustawia się pasmo EU868, kanały i tryb pracy: wbudowany serwer sieciowy albo przekazywanie pakietów do serwera zewnętrznego.
03Transmisja
8 kanałów odbiera uplinki z czujników. Do sieci bramka wychodzi przez Ethernet z PoE, Wi-Fi albo modem 4G, a filtry pakietów odrzucają ruch spoza wskazanych NetID, JoinEUI i DevEUI.
04Nadzór
Panel pokazuje listę urządzeń, ostatnie 1000 pakietów i wykres szumu w paśmie. Dane aplikacyjne wychodzą przez MQTT(s), HTTP(s), BACnet albo Modbus TCP do systemu nadrzędnego.
Materiał wideo
ug65 — Materiał wideo producenta
Specyfikacja
Radio LoRaWAN
| Pasmo pracy | EU868 |
| Liczba kanałów | 8, half- i full-duplex |
| Układ nadawczo-odbiorczy | SX1302 |
| Czułość odbiornika | −140 dBm przy 292 bps |
| Moc nadawania | do 27 dBm |
| Protokół | LoRaWAN V1.0 i V1.0.2, klasy A, B i C |
| Anteny | 2 × antena wewnętrzna oraz złącze zewnętrzne N-female 50 Ω |
| Obsługiwane urządzenia | około 2000 urządzeń klasy A, B i C(1) |
| Zasięg | do 15 km w linii widzenia, około 2 km w zabudowie miejskiej(2) |
Interfejs Ethernet
| Port | 1 × RJ45 WAN z obsługą PoE PD |
| Warstwa fizyczna | 10/100/1000 Base-T (IEEE 802.3) |
| Przepustowość | 10/100/1000 Mbps, automatyczne rozpoznawanie |
| Tryb pracy | full lub half duplex, automatyczne rozpoznawanie |
| Interfejs | Auto MDI/MDIX |
| Izolacja portu | 1,5 kV RMS |
Interfejs Wi-Fi
| Standard | IEEE 802.11 b/g/n, 2,4 GHz |
| Antena | wewnętrzna |
| Tryb pracy | punkt dostępowy albo klient |
| Moc nadawania | 802.11b: 18 dBm ±2,0 (11 Mbps) · 802.11g: 15 dBm ±2,0 (6 i 54 Mbps) · 802.11n 2,4 GHz: 14 dBm ±2,0 (MCS0_HT20, MCS7_HT20), 13 dBm ±2,0 (MCS0_HT40, MCS7_HT40) |
| Zabezpieczenia | punkt dostępowy: WPA-PSK/WPA2-PSK, WEP/TKIP/AES · klient: WPA-PSK/WPA2-PSK/WPA-Enterprise/WPA2-Enterprise |
Modem komórkowy
| Sieć | 4G LTE(3) |
| Moc nadawania | klasa 3 (23 dBm ±2 dB) |
| Antena | wewnętrzna |
| Gniazdo karty | 1 × mini SIM (2FF) |
Jednostka obliczeniowa
| Procesor | czterordzeniowy 1,5 GHz, 64-bitowy ARM Cortex-A53 |
| Pamięć operacyjna | 512 MB DDR4 |
| Pamięć masowa | 8 GB eMMC |
| Układy wbudowane | watchdog, RTC, timer |
Serwer sieciowy i integracja
| Serwer wbudowany | biblioteka dekoderów urządzeń Milesight, dekodery własne |
| Serwery zewnętrzne | The Things Stack, ChirpStack, Actility, AWS, Milesight IoT Cloud, DeviceHub, Milesight Development Platform |
| Integracja | MQTT(s), HTTP(s), BACnet/IP, BACnet/SC, Modbus TCP, Modbus RTU over TCP |
| Obiekty BACnet i Modbus | do 10 000 |
| Gateway Fleet | do 100 bramek podrzędnych |
| Multicast | sterowanie downlinkiem grupowym |
| FUOTA | dla urządzeń końcowych obsługujących tę funkcję |
| Filtr pakietów | biała albo czarna lista według NetID, JoinEUI i DevEUI, do 5 list na warunek |
| Analizator szumu | skan RSSI kanałów, czas skanowania 1-24 h, eksport do pliku CSV(4) |
| Podgląd pakietów | ostatnie 1000 pakietów |
| Bufor retransmisji — przekazywanie pakietów | do 1 000 000 rekordów(5) |
| Bufor retransmisji — MQTT | do 10 000 rekordów |
| Programowanie własne | Python SDK, Node-RED |
Sieć, bezpieczeństwo i zarządzanie
| Protokoły sieciowe | PPPoE, SNMP v1/v2c/v3, TCP, UDP, DHCP, DDNS, HTTP, HTTPS, DNS, ARP, SNTP, Telnet, SSH |
| Tunele VPN | OpenVPN, IPsec, PPTP, L2TP, GRE, DMVPN, WireGuard |
| Zapora | kontrola dostępu, DMZ, przekierowanie portów (DNAT), wiązanie adresów MAC, filtrowanie adresów IP i domen |
| DDNS | ponad 16 usługodawców, pozostali konfigurowani ręcznie |
| Niezawodność łącza | WAN Failover |
| Diagnostyka | ping, traceroute, tcpdump, QXDM, serwer logów |
| Zarządzanie | panel WWW, CLI (SSH/Telnet), SMS, SNMP, HTTP API, MQTT API, DeviceHub, Milesight Development Platform |
| Konta | wiele poziomów uprawnień |
Zasilanie
| Źródła zasilania | DC 9 … 24 V przez gniazdo, PoE 802.3af, USB-C 5 V/1 A |
| Pobór mocy | typowo 2,9 W, najwyżej 4,2 W |
| Gniazdo zasilania | DC 2,1 × 5,5 mm |
Złącza, diody i przyciski
| Złącze anteny LoRaWAN | N-female 50 Ω |
| Port Ethernet | 1 × RJ45 |
| USB | 1 × USB-C, zasilanie i konsola |
| Gniazdo karty SIM | 1 × mini SIM (2FF) |
| Przycisk | 1 × RST |
| Diody | POWER, STATUS, LoRa, Wi-Fi, LTE, ETH |
Konstrukcja i wymiary
| Wymiary | 180 × 110 × 55,5 mm |
| Masa | 548 g |
| Materiał | PC+ABS, palność UL94 V0 |
| Kolor | biały z czarnym |
| Stopień ochrony | IP65 |
| Montaż | na biurku, na ścianie albo na rurze |
| Rozstaw otworów uchwytu | 156 mm i 116 mm w poziomie, 62 mm w pionie |
Warunki pracy
| Temperatura pracy | −40 … +70 °C(6) |
| Temperatura przechowywania | −40 … +85 °C |
| Wilgotność względna | 0-95% bez kondensacji(7) |
| Środowisko montażu | wnętrza oraz osłonięte miejsca na zewnątrz(8) |
Certyfikaty
| Certyfikaty | CE, CE (RED), Telec, JATE, RCM |
| Środowiskowe | RoHS |
Zawartość zestawu
| W zestawie | zasilacz z wtykiem DC, uchwyt montażowy, 2 wkręty uchwytu, 4 komplety kołków ściennych, antena LoRaWAN 18 cm |
| Akcesoria osobne | zestaw anteny z włókna szklanego N-N 60 cm (FNN600) i 130 cm (FNN1300), zasilanie awaryjne 12000 mAh IP67 w wersji USB-C |
Warunki i uwagi
- Liczba obsługiwanych urządzeń podana dla uplinku co 10 min.
- Wartości zasięgu zależą od miejsca montażu anteny i od przeszkód na drodze fali.
- Interfejs komórkowy jest wykonaniem opcjonalnym. Zestaw nie zawiera karty SIM.
- Analizatora szumu nie zaleca się włączać przy pracy z przekazywaniem pakietów - skan wpływa na transmisję downlink.
- Retransmisję obsługuje część programów przekazujących pakiety.
- Powyżej 60 °C transmisja komórkowa pracuje z obniżonymi parametrami.
- Wartość dla 25 °C.
- Miejsca osłonięte na zewnątrz, na przykład pod okapem, a nie otwarta ekspozycja.
