Producent: Milesight
- Stopień ochrony IP67
- Wbudowany superkondensator
- Wbudowany serwer sieciowy
- 8 kanałów half/full-duplex
- Obsługa wielu protokołów VPN: IPsec, OpenVPN, L2TP, PPTP, DMVPN, WireGuard
- Kompatybilność z popularnymi serwerami sieciowymi: The Things Stack, ChirpStack, Actility, AWS itp.
- Obsługa BACnet/IP i Modbus
- Wbudowany Python SDK
- Szybkie i intuicyjne programowanie dzięki narzędziu Node-RED
Cena od 3 389,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
W magazynie
Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem jeszcze tego samego dnia
Darmowa dostawa
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnychModele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajUG67-L08GL-868MLoRaWAN 4G IP67 GatewayW magazynieGwarancja: 3 389,00 zł4 168,47 złZaloguj się, aby poznać swoją cenę UG67-L08GL-868MLoRaWAN 4G IP67 GatewayDostępność:W magazynieCena netto:3 389,00 zł
Akcesoria
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajGA01Antena zewnętrzna LoRaWAN 5dBi 60cm N(F)-N(M)W magazynieGwarancja: 182,00 zł223,86 złZaloguj się, aby poznać swoją cenę GA01Antena zewnętrzna LoRaWAN 5dBi 60cm N(F)-N(M)Dostępność:W magazynieCena netto:182,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajUPS01-M12Zasilacz awaryjny UPS 12000mAh, IP67, M12 dla bramy UG67Na zamówienie Gwarancja: 537,00 zł660,51 złZaloguj się, aby poznać swoją cenę UPS01-M12Zasilacz awaryjny UPS 12000mAh, IP67, M12 dla bramy UG67Dostępność: Na zamówienieCena netto:537,00 zł
Opis

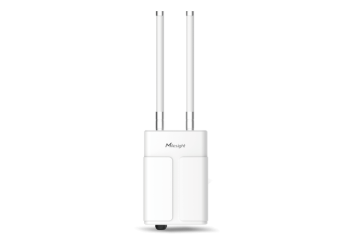

Bramka LoRaWAN IP67 do zastosowań zewnętrznych · Semtech SX1302 · PoE / 4G LTE / Wi-Fi
Na rozległych terenach rolniczych i w sieciach ciepłowniczych rozproszone czujniki potrzebują bramki odpornej na deszcz, pył i mróz. UG67 odbiera równolegle transmisje na 8 kanałach z czułością −140 dBm, obsługując do 2000 węzłów w promieniu do 15 km. Obudowa IP67 i potrójne łącze Ethernet, LTE oraz Wi-Fi z failover utrzymują ciągłość telemetrii bez stałej infrastruktury na miejscu.
Najeżdżaj lub dotykaj oznaczeń, aby poznać szczegóły
Odbiornik SX1302, 8 kanałów
Łączność radiowa
Odbiór radiowy Semtech SX1302 na 8 kanałach
Układ Semtech SX1302 demoduluje równolegle pakiety na 8 kanałach radiowych z czułością −140 dBm przy 292 bps, z mocą nadawania do 27 dBm.
Jedna bramka odbiera sygnał z czujników rozproszonych na dużym obszarze, zachowując łączność nawet z węzłami pracującymi na granicy zasięgu radiowego.
2000 urządzeń, 15 km zasięgu
Zasięg i pojemność
Zasięg do 15 km i pojemność 2000 węzłów
Gateway obsługuje do 2000 urządzeń klasy A/B/C przy interwale 10 min i zapewnia zasięg do 15 km w terenie otwartym oraz 2 km w zabudowie miejskiej.
Pojedyncza bramka pokrywa całe gospodarstwo, dzielnicę lub teren zakładu bez budowy sieci retransmiterów pośrednich.
BACnet, Modbus, Node-RED
Integracja systemowa
Wbudowane serwery BACnet/IP i Modbus TCP
Wbudowany serwer sieciowy udostępnia dane w protokołach BACnet/IP, BACnet/SC, Modbus TCP oraz MQTT(s)/HTTP(s), a środowisko Node-RED i Python SDK pozwalają programować logikę lokalnie.
Dane trafiają bezpośrednio do systemu BMS, SCADA lub PLC bez zewnętrznego konwertera protokołu ani dodatkowej bramki pośredniczącej.
Obudowa IP67, PoE lub DC
Montaż i zasilanie
Szczelna obudowa IP67 i podwójne zasilanie
Obudowa IP67 z tworzywa PC i aluminium ADC-12 pracuje w zakresie −40 … +70 °C, a zasilanie z PoE 802.3af lub złącza DC 6 … 12 V dociera tym samym kablem co dane albo osobnym przewodem.
Bramka montuje się na słupie lub ścianie budynku bez dachu ani osłony dodatkowej, korzystając z zasilania już dostępnego na miejscu.
Cechy
- Odbiornik Semtech SX1302 z 8 kanałami radiowymi i czułością −140 dBm — zapewnia stabilny odbiór pakietów z 2000 urządzeń w promieniu do 2 km w zabudowie miejskiej
- Wbudowany odbiornik GNSS (GPS/GLONASS/QZSS/SBAS) o dokładności 2,5 m CEP — znakuje lokalizację bramki na mapie floty bez ręcznego pomiaru współrzędnych
- Czterordzeniowy procesor 1,5 GHz z 512 MB RAM i 8 GB pamięci eMMC — obsługuje lokalne skrypty i bazy danych bez spowalniania routingu pakietów
- Obudowa IP67 z PC i aluminium ADC-12 w zakresie −40 … +70 °C — pracuje w otwartym terenie, deszczu i mrozie bez dodatkowej osłony czy zadaszenia
- Wbudowany kondensator wysyła alarm o zaniku zasilania — informuje operatora o awarii zasilania na zdalnym maszcie bez obsługi na miejscu
- Zasilanie PoE 802.3af lub złącze DC 6 … 12 V — umożliwia montaż na słupie bez gniazda sieciowego, jednym kablem danych i zasilania
- Wbudowany analizator szumów skanuje pasmo 868 MHz — wskazuje kanały o najniższym poziomie zakłóceń przed montażem w gęstej zabudowie
- Wbudowane serwery BACnet/IP, BACnet/SC i Modbus TCP/RTU — przekazuje dane bezpośrednio do systemu BMS, SCADA lub PLC bez zewnętrznego konwertera
- Środowisko Node-RED i wbudowany Python SDK z funkcją Gateway Fleet — programuje logikę lokalnie i zarządza flotą bramek bez dodatkowych serwerów
Zastosowania
Gospodarstwa rolne i uprawy polowe
Odbiera dane z czujników wilgotności gleby i stacji pogodowych rozproszonych na dużym obszarze pola. Zasięg do 15 km w terenie otwartym pozwala objąć całe gospodarstwo jedną bramką bez stacji pośrednich.
Sieci ciepłownicze i wodociągowe
Zbiera odczyty z liczników ciepła i czujników przecieków rozmieszczonych w komorach i węzłach na terenie miasta. Modem 4G LTE przejmuje transmisję tam, gdzie do studzienki nie dociera kabel Ethernet.
Farmy fotowoltaiczne i podstacje
Nadzoruje czujniki temperatury i prądu rozmieszczone na otwartym terenie instalacji, zasilana z PoE lub złącza DC 6 … 12 V niezależnie od bliskości szafy energetycznej. Obudowa IP67 pracuje bez zadaszenia.
Tereny przemysłowe i place składowe
Odbiera dane z czujników poziomu, ciśnienia i pozycji na otwartych zbiornikach i placach składowania. Protokół Modbus TCP przekazuje odczyty bezpośrednio do sterownika PLC bez zewnętrznego konwertera.
Parkingi i oświetlenie uliczne
Obsługuje do 2000 czujników zajętości miejsc parkingowych, opraw oświetleniowych i pojemników na odpady w promieniu 2 km w zabudowie miejskiej z jednego punktu montażu na maszcie.
Obiekty z systemem BMS lub SCADA
Integruje się z istniejącą infrastrukturą przez wbudowane serwery BACnet/IP i Modbus TCP, środowisko Node-RED oraz sieci ChirpStack i The Things Stack bez dodatkowego serwera pośredniczącego.
Jak to działa
01Montaż
Bramka montuje się na ścianie lub słupie za pomocą dołączonego wspornika i 4 kołków rozporowych. Kable antenowe, zasilające i sieciowe prowadzi się przez dławik kablowy zachowujący szczelność IP67, z PoE injectorem i kablem DC w zestawie.
02Konfiguracja
Dostęp do panelu konfiguracyjnego uzyskuje się przez port Ethernet lub wbudowany punkt Wi-Fi. Wbudowany analizator szumów skanuje pasmo 868 MHz i wskazuje kanały o najniższym poziomie zakłóceń przed uruchomieniem sieci.
03Transmisja
Układ Semtech SX1302 odbiera równolegle pakiety na 8 kanałach z czułością do −140 dBm. Dane trafiają do sieci nadrzędnej przez Ethernet, modem 4G LTE lub Wi-Fi z automatycznym przełączaniem awaryjnym łączy.
04Nadzór
Wbudowany serwer sieciowy udostępnia pakiety w protokołach BACnet/IP, Modbus TCP oraz MQTT. Administrator zarządza flotą bramek przez platformę DeviceHub i automatyzuje reguły w środowisku Node-RED.
Materiał wideo
UG67 — Materiał wideo producenta
Specyfikacja
Radio LoRaWAN
| Pasmo pracy | EU868 |
| Liczba kanałów | 8, half- i full-duplex |
| Układ nadawczo-odbiorczy | SX1302 |
| Czułość odbiornika | −140 dBm przy 292 bps |
| Moc nadawania | do 27 dBm |
| LBT | obsługiwane |
| Protokół | LoRaWAN V1.0 i V1.0.2, klasy A, B i C |
| Anteny | 2 × złącze zewnętrzne N-female 50 Ω |
| Obsługiwane urządzenia | około 2000 urządzeń klasy A, B i C(1) |
| Zasięg | do 15 km w linii widzenia, około 2 km w zabudowie miejskiej(2) |
Interfejs Ethernet
| Port | 1 × RJ45 WAN z obsługą PoE PD |
| Warstwa fizyczna | 10/100/1000 Base-T (IEEE 802.3) |
| Przepustowość | 10/100/1000 Mbps, automatyczne rozpoznawanie |
| Tryb pracy | full lub half duplex, automatyczne rozpoznawanie |
| Interfejs | Auto MDI/MDIX |
| Izolacja portu | 1,5 kV RMS |
Interfejs Wi-Fi
| Standard | IEEE 802.11 b/g/n, 2,4 GHz |
| Antena | wewnętrzna |
| Tryb pracy | punkt dostępowy albo klient |
| Moc nadawania | 802.11b: 18 dBm ±2,0 (11 Mbps) · 802.11g: 15 dBm ±2,0 (6 i 54 Mbps) · 802.11n 2,4 GHz: 14 dBm ±2,0 (MCS0_HT20, MCS7_HT20), 13 dBm ±2,0 (MCS0_HT40, MCS7_HT40) |
| Zabezpieczenia | punkt dostępowy: WPA-PSK/WPA2-PSK, WEP/TKIP/AES · klient: WPA-PSK/WPA2-PSK/WPA-Enterprise/WPA2-Enterprise |
Modem komórkowy
| Sieć | 4G LTE |
| Moc nadawania | klasa 3 (23 dBm ±2 dB) |
| Antena | wewnętrzna |
| Gniazdo karty | 1 × mini SIM (2FF), z osłoną przeciwpyłową |
GNSS
| Technologia | GPS/GLONASS/QZSS/SBAS |
| Antena | wewnętrzna |
| Czułość | −161 dBm przy śledzeniu, −149 dBm przy pierwszym wyszukiwaniu, −161 dBm przy ponownym wyszukiwaniu |
| Dokładność pozycji | 2,5 m CEP w terenie otwartym |
Jednostka obliczeniowa
| Procesor | czterordzeniowy 1,5 GHz, 64-bitowy ARM Cortex-A53 |
| Pamięć operacyjna | 512 MB DDR4 |
| Pamięć masowa | 8 GB eMMC |
| Układy wbudowane | watchdog, RTC, timer |
Serwer sieciowy i integracja
| Serwer wbudowany | biblioteka dekoderów urządzeń Milesight, dekodery własne |
| Serwery zewnętrzne | The Things Stack, ChirpStack, Actility, AWS, Milesight IoT Cloud, DeviceHub, Milesight Development Platform |
| Integracja | MQTT(s), HTTP(s), BACnet/IP, BACnet/SC, Modbus TCP, Modbus RTU over TCP |
| Obiekty BACnet i Modbus | do 10 000 |
| Gateway Fleet | do 100 bramek podrzędnych |
| Multicast | sterowanie downlinkiem grupowym |
| FUOTA | dla urządzeń końcowych obsługujących tę funkcję |
| Filtr pakietów | biała albo czarna lista według NetID, JoinEUI i DevEUI, do 5 list na warunek |
| Analizator szumu | skan RSSI kanałów, czas skanowania 1 … 24 h, eksport do pliku CSV(3) |
| Podgląd pakietów | ostatnie 1000 pakietów |
| Bufor retransmisji — przekazywanie pakietów | do 1 000 000 rekordów(4) |
| Bufor retransmisji — MQTT | do 10 000 rekordów |
| Programowanie własne | Python SDK, Node-RED |
Sieć, bezpieczeństwo i zarządzanie
| Protokoły sieciowe | PPPoE, SNMP v1/v2c/v3, TCP, UDP, DHCP, DDNS, HTTP, HTTPS, DNS, ARP, SNTP, Telnet, SSH |
| Tunele VPN | OpenVPN, IPsec, PPTP, L2TP, GRE, DMVPN, WireGuard |
| Zapora | kontrola dostępu, DMZ, przekierowanie portów (DNAT), wiązanie adresów MAC, filtrowanie adresów IP i domen |
| DDNS | ponad 16 usługodawców, pozostali konfigurowani ręcznie |
| Niezawodność łącza | WAN Failover |
| Diagnostyka | ping, traceroute, tcpdump, QXDM, serwer logów |
| Zarządzanie | panel WWW, CLI (SSH/Telnet), SMS, SNMP, HTTP API, MQTT API, DeviceHub, Milesight Development Platform |
| Konta | wiele poziomów uprawnień |
Zasilanie
| Źródła zasilania | PoE 802.3af, DC 6 … 12 V przez złącze M12 A-Coded |
| Pobór mocy | typowo 3,6 W, najwyżej 4,8 W |
Złącza, diody i przyciski
| Złącze anteny LoRaWAN | 2 × N-female 50 Ω |
| Port Ethernet | 1 × RJ45, z dławikiem kablowym |
| USB | 1 × USB-C, konsola serwisowa |
| Gniazdo karty SIM | 1 × mini SIM (2FF) |
| Przycisk | 1 × RST |
| Diody | SYS, LoRa, LTE |
| Korek wentylacyjny | wyrównanie ciśnienia wewnątrz obudowy |
| Uziemienie | 1 × śruba uziemiająca |
Konstrukcja i wymiary
| Wymiary | 240 × 164 × 90,9 mm |
| Masa | 1463 g |
| Materiał | PC, palność UL94 V0, i aluminium ADC-12 |
| Kolor | biały |
| Stopień ochrony | IP67 |
| Montaż | na ścianie albo na słupie, za pomocą dołączonego wspornika |
Warunki pracy
| Temperatura pracy | −40 … +70 °C(5) |
| Temperatura przechowywania | −40 … +85 °C |
| Wilgotność względna | 0 … 95 % bez kondensacji(6) |
Certyfikaty
| Certyfikaty | CE, CE (RED), FCC, TELEC |
| Środowiskowe | RoHS |
Zawartość zestawu
| W zestawie | zasilacz PoE, wspornik montażowy, 4 komplety kołków ściennych, przewód koncentryczny anteny 1 m, przewód zasilający DC M12 30 cm, 2 anteny LoRaWAN 60 cm, płytka mocująca skrócona |
| Akcesoria osobne | antena z włókna szklanego N-N 130 cm (FNN1300), ogranicznik przepięć PoE (PT-PR01GB-OT), ogranicznik przepięć anteny (R25N70F), zasilanie awaryjne 12 000 mAh IP67 w wersji M12 |
Warunki i uwagi
- Liczba obsługiwanych urządzeń podana dla uplinku co 10 min.
- Wartości zasięgu zależą od miejsca montażu anteny i od przeszkód na drodze fali.
- Analizatora szumu nie zaleca się włączać przy pracy z przekazywaniem pakietów — skan wpływa na transmisję downlink.
- Retransmisję obsługuje część programów przekazujących pakiety.
- Powyżej 60 °C transmisja komórkowa pracuje z obniżonymi parametrami.
- Wartość dla 25 °C.
