Gimatic - MPPM

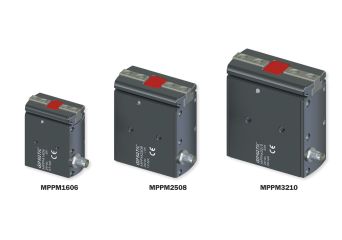

2-szczękowy chwytak elektryczny MPPM

  • 2-szczękowy
  • Samocentrujący
  • Urządzenie typu Plug & Play
  • Bezpieczna praca - w przypadku utraty zasilania siła trzymania jest zachowana
  • Wbudowany sterownik silnika
  • Napięcie zasilania 24V DC
  • Standardowe złącze M8 (3-pin)
Brak w magazynie
Wybierz model

Modele

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    MPPM1606
    Dwupalcowy chwytak elektryczny (67 N)
    Brak w magazynie
    Gwarancja:
    12 miesięcy
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    MPPM2508
    Dwupalcowy chwytak elektryczny (125 N)
    Brak w magazynie
    Gwarancja:
    12 miesięcy
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    MPPM3210
    Dwupalcowy chwytak elektryczny (245 N)
    Brak w magazynie
    Gwarancja:
    12 miesięcy
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę

Akcesoria

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    SN3N203-G
    Czujnik magn. kątowy PNP ze złączem M8
    Brak w magazynie
    Gwarancja:
    12 miesięcy
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    SN4N225-G
    Czujnik magn. kątowy PNP z kablem 2,5m
    Brak w magazynie
    Gwarancja:
    12 miesięcy
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    SS3N203-G
    Czujnik magn. PNP prosty ze złączem M8
    Brak w magazynie
    Gwarancja:
    12 miesięcy
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    SS4N225-G
    Czujnik magn. PNP prosty z kablem 2,5m
    Brak w magazynie
    Gwarancja:
    12 miesięcy
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę

Opis produktu

MPPM - równoległy, samocentrujący, 2-szczękowy chwytak elektryczny. Jest łatwy w montażu i obsłudze. Wyposażony został w silnik BLDC oraz standardowe złącze elektryczne M8. Zapewnia 10 mln cykli bezobsługowego działania. Siła trzymania zachowana jest w przypadku odcięcia zasilania. Aktualną pozycję szczęk można sprawdzać za pomocą jednego lub więcej czujników magnetycznych (dostępnych opcjonalnie), które w prosty sposób mocuje się w obudowie chwytaka.

Konstrukcja chwytaka MPPM



Specyfikacja techniczna

  MPPM1606 MPPM2508 MPPM3210
Maksymalna siła chwytu 67 N 125 N 245 N
Wartość skoku 2x3 mm 2x4 mm 2x5 mm
Czas zamknięcia chwytaka 0.08 s 0.121 s 0.15 s
Powtarzalność 0.02 mm 0.02 mm 0.02 mm
Napięcie zasilania 24V +/- 10% 24V +/- 10% 24V +/- 10%
Maksymalny pobór prądu 0,9 A 1,2 A 3,8 A
Prąd nominalny 0,3 A 0,4 A 0,8 A
Moc silnika 6 W 11 W 23 W
Sygnał otwarcia/ zamknięcia chwytaka PNP otwarcie kolektora PNP otwarcie kolektora PNP otwarcie kolektora
Stopień hałasu < 70 dB < 70 dB < 70 dB
Stopień ochrony IP IP54 IP54 IP54
Maksymalna ładowność 10 kg 10 kg 10 kg
Temperatura pracy 5 - 60° C 5 - 60° C 5 - 60° C
Masa 145 g 330 g 525 g
