Gimatic - MPTM

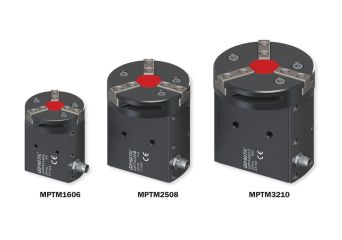

3-szczękowy chwytak elektryczny MPTM

  • 3-szczękowy
  • Samocentrujący
  • Urządzenie typu Plug & Play
  • Bezpieczna praca - w przypadku utraty zasilania siła trzymania jest zachowana
  • Wbudowany sterownik silnika
  • Napięcie zasilania 24V DC
  • Standardowe złącze M8 (3-pin)
Brak w magazynie
Wybierz model

Modele

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    MPTM1606
    Trójpalcowy chwytak elektryczny (57 N)
    Brak w magazynie
    Gwarancja:
    12 miesięcy
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    MPTM2508
    Trójpalcowy chwytak elektryczny (124 N)
    Brak w magazynie
    Gwarancja:
    12 miesięcy
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    MPTM3210
    Trójpalcowy chwytak elektryczny (220 N)
    Brak w magazynie
    Gwarancja:
    12 miesięcy
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę

Akcesoria

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    SN3N203-G
    Czujnik magn. kątowy PNP ze złączem M8
    Brak w magazynie
    Gwarancja:
    12 miesięcy
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    SN4N225-G
    Czujnik magn. kątowy PNP z kablem 2,5m
    Brak w magazynie
    Gwarancja:
    12 miesięcy
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    SS3N203-G
    Czujnik magn. PNP prosty ze złączem M8
    Brak w magazynie
    Gwarancja:
    12 miesięcy
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    SS4N225-G
    Czujnik magn. PNP prosty z kablem 2,5m
    Brak w magazynie
    Gwarancja:
    12 miesięcy
    0,00 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę

Opis produktu

MPTM -  samocentrujący, 3-szczękowy chwytak elektryczny. Jest łatwy w montażu i obsłudze. Wyposażony został w silnik BLDC prądu stałego oraz standardowe złącze M8 (3-pin). Zapewnia 10 mln cykli bezobsługowego działania. Siła trzymania zachowana jest w przypadku odcięcia zasilania. Aktualną pozycję szczęk można sprawdzać za pomocą jednego lub więcej czujników magnetycznych (dostępnych opcjonalnie), które w prosty sposób mocuje się w obudowie chwytaka.

Konstrukcja chwytaka MPTM

Specyfikacja techniczna

  MPTM1606 MPTM2508 MPTM3210
Maksymalna siła chwytu 57 N 124 N 220 N
Wartość skoku 3x3 mm 3x4 mm 3x5 mm
Czas zamknięcia chwytaka 0.08 s 0.12 s 0.16 s
Powtarzalność 0.02 mm 0.02 mm 0.02 mm
Napięcie zasilania 24V +/- 10% 24V +/- 10% 24V +/- 10%
Maksymalny pobór prądu 0,9 A 1,2 A 3,8 A
Prąd nominalny 0,3 A 0,4 A 0,8 A
Moc silnika 6 W 11 W 23 W
Sygnał otwarcia/ zamknięcia chwytaka PNP otwarcie kolektora PNP otwarcie kolektora PNP otwarcie kolektora
Stopień hałasu < 70 dB < 70 dB < 70 dB
Stopień ochrony IP IP54 IP54 IP54
Maksymalna ładowność 10 kg 10 kg 10 kg
Temperatura pracy 5 - 60° C 5 - 60° C 5 - 60° C
Masa 183 g 430 g 693 g
