Producent: Rockwell Automation - Allen Bradley
- Zakres prądowy 0,1–32 A
- Zdolność łączeniowa do 100 kA przy 400 V
- Klasa wyzwalania 10, kompensacja temperatury, ochrona przy zaniku fazy
- Sygnalizacja zadziałania zwarciowego
- Aprobaty UL/CSA Type E, certyfikaty ATEX i IECEx
- Moduły łączące ze stycznikami 100-K, 100-C i 100-E
Cena od 372,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
W magazynie
Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem jeszcze tego samego dnia
Darmowa dostawa
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnych

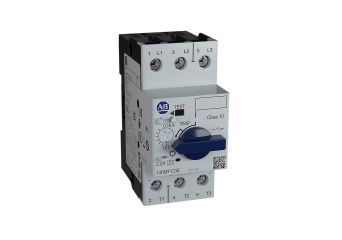

140MT-C3E
Modele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodaj140MT-C3E-A63Motor Protection Circuit Breaker, C Frame, 0.4 - 0.63A, Trip Class 10, Standard Breaking Capacity, Std Mgntc Trp (Fxd at 14 x le)Na zamówienie Gwarancja: 372,00 zł457,56 złZaloguj się, aby poznać swoją cenę 140MT-C3E-A63Motor Protection Circuit Breaker, C Frame, 0.4 - 0.63A, Trip Class 10, Standard Breaking Capacity, Std Mgntc Trp (Fxd at 14 x le)Dostępność: Na zamówienieCena netto:372,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodaj140MT-C3E-B16Motor Protection Circuit Breaker, C Frame, 1 - 1.6A, Trip Class 10, Standard Breaking Capacity, Std Mgntc Trp (Fxd at 14 x le)Na zamówienie Gwarancja: 394,00 zł484,62 złZaloguj się, aby poznać swoją cenę 140MT-C3E-B16Motor Protection Circuit Breaker, C Frame, 1 - 1.6A, Trip Class 10, Standard Breaking Capacity, Std Mgntc Trp (Fxd at 14 x le)Dostępność: Na zamówienieCena netto:394,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodaj140MT-C3E-B25Motor Protection Circuit Breaker, C Frame, 1.6 - 2.5A, Trip Class 10, Standard Breaking Capacity, Std Mgntc Trp (Fxd at 14 x le)Na zamówienie Gwarancja: 407,00 zł500,61 złZaloguj się, aby poznać swoją cenę 140MT-C3E-B25Motor Protection Circuit Breaker, C Frame, 1.6 - 2.5A, Trip Class 10, Standard Breaking Capacity, Std Mgntc Trp (Fxd at 14 x le)Dostępność: Na zamówienieCena netto:407,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodaj140MT-C3E-B40Motor Protection Circuit Breaker, C Frame, 2.5 - 4A, Trip Class 10, Standard Breaking Capacity, Std Mgntc Trp (Fxd at 14 x le)W magazynieGwarancja: 407,00 zł500,61 złZaloguj się, aby poznać swoją cenę 140MT-C3E-B40Motor Protection Circuit Breaker, C Frame, 2.5 - 4A, Trip Class 10, Standard Breaking Capacity, Std Mgntc Trp (Fxd at 14 x le)Dostępność:W magazynieCena netto:407,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodaj140MT-C3E-B63Motor Protection Circuit Breaker, C Frame, 4 - 6.3A, Trip Class 10, Standard Breaking Capacity, Std Mgntc Trp (Fxd at 14 x le)W magazynieGwarancja: 407,00 zł500,61 złZaloguj się, aby poznać swoją cenę 140MT-C3E-B63Motor Protection Circuit Breaker, C Frame, 4 - 6.3A, Trip Class 10, Standard Breaking Capacity, Std Mgntc Trp (Fxd at 14 x le)Dostępność:W magazynieCena netto:407,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodaj140MT-C3E-C10Motor Protection Circuit Breaker, C Frame, 6.3 - 10A, Trip Class 10, Standard Breaking Capacity, Std Mgntc Trp (Fxd at 14 x le)Na zamówienie Gwarancja: 435,00 zł535,05 złZaloguj się, aby poznać swoją cenę 140MT-C3E-C10Motor Protection Circuit Breaker, C Frame, 6.3 - 10A, Trip Class 10, Standard Breaking Capacity, Std Mgntc Trp (Fxd at 14 x le)Dostępność: Na zamówienieCena netto:435,00 zł
Opis
Wyłączniki silnikowe Allen-Bradley 140MT-C łączą w jednym urządzeniu zabezpieczenie zwarciowe i przeciążeniowe silnika w zakresie 0,1–32 A. Szerokość 45 mm i bogaty wybór akcesoriów pozwalają budować kompaktowe układy rozruchowe ze stycznikami 100-K, 100-C i 100-E.
Wybór produktów
140MT-C3E – nastawny człon termiczny, wyzwalacz elektromagnetyczny 14 x In
| Prąd znamionowy Ie [A] | Zakres nastawy [A] | Icu przy 400 V [kA] | Moc silnika AC-3 [kW] 1 | Nr kat. | |||
|---|---|---|---|---|---|---|---|
| 230 V | 400 V | 500 V | 690 V | ||||
| 0,16 | 0,10 – 0,16 | 100 | – | 0,02 | 0,06 | 0,06 | 140MT-C3E-A16 |
| 0,25 | 0,16 – 0,25 | 100 | – | 0,04 | 0,09 | 0,09 | 140MT-C3E-A25 |
| 0,4 | 0,25 – 0,40 | 100 | 0,06 | 0,09 | 0,12 | 0,18 | 140MT-C3E-A40 |
| 0,63 | 0,40 – 0,63 | 100 | 0,09 | 0,18 | 0,18 | 0,25 | 140MT-C3E-A63 |
| 1 | 0,63 – 1,0 | 100 | 0,18 | 0,25 | 0,37 | 0,55 | 140MT-C3E-B10 |
| 1,6 | 1,0 – 1,6 | 100 | 0,25 | 0,55 | 0,75 | 1,1 | 140MT-C3E-B16 |
| 2,5 | 1,6 – 2,5 | 100 | 0,37 | 0,75 | 1,1 | 1,8 | 140MT-C3E-B25 |
| 4 | 2,5 – 4,0 | 100 | 0,75 | 1,5 | 2,2 | 3 | 140MT-C3E-B40 |
| 6,3 | 4,0 – 6,3 | 100 | 1,5 | 2,2 | 3 | 4 | 140MT-C3E-B63 |
| 10 | 6,3 – 10 | 100 | 2,2 | 4 | 6,3 | 7,5 | 140MT-C3E-C10 |
| 16 | 10 – 16 | 65 | 4 | 7,5 | 10 | 13 | 140MT-C3E-C16 |
| 20 | 14,5 – 20 | 50 | 5,5 | 10 | 11 | 17 | 140MT-C3E-C20 |
| 25 | 18 – 25 | 15 | 5,5 | 11 | 15 | 22 | 140MT-C3E-C25 |
| 29 | 23 – 29 | 15 | 7,5 | 13 | 18,5 | 25 | 140MT-C3E-C29 |
| 32 | 26,5 – 32 | 15 | 7,5 | 15 | 20 | 25 | 140MT-C3E-C32 |
1 Moce silników podano orientacyjnie. O doborze wyłącznika decyduje rzeczywisty prąd znamionowy silnika.
Akcesoria
Styki pomocnicze i sygnalizacyjne
| Opis | Styki | Nr kat. |
|---|---|---|
| Styk pomocniczy montowany z przodu | 1 NO | 140MT-C-AFA10 |
| 1 NO + 1 NZ | 140MT-C-AFA11 | |
| 2 NO | 140MT-C-AFA20 | |
| Styk pomocniczy montowany z boku (+9 mm) | 2 NO | 140MT-C-ASA20 |
| 2 NZ | 140MT-C-ASA02 | |
| 1 NO + 1 NZ | 140MT-C-ASA11 | |
| Styk sygnalizacji zadziałania montowany z przodu | 1 NO + 1 NO sygnalizacji zadziałania | 140MT-C-AFAR10A10 |
| 1 NZ + 1 NO sygnalizacji zadziałania | 140MT-C-AFAR10A01 | |
| 1 NO + 1 NZ sygnalizacji zadziałania | 140MT-C-AFAR01A10 | |
| 1 NO sygnalizacji zadziałania + 1 NO sygnalizacji zwarcia | 140MT-C-AFAR10M10 |
Wyzwalacze
| Napięcie | Wyzwalacz podnapięciowy | Wyzwalacz wzrostowy |
|---|---|---|
| 24 V 50 Hz / 24–28 V 60 Hz | 140MT-C-UXK | 140MT-C-SNK |
| 110 V 50 Hz / 120 V 60 Hz 1 | 140MT-C-UXD | 140MT-C-SND |
| 220–230 V 50 Hz | 140MT-C-UXF | 140MT-C-SNF |
| 240–260 V 60 Hz | 140MT-C-UXA | 140MT-C-SNA |
| 277 V 60 Hz | – | 140MT-C-SNT |
| 380–400 V 50 Hz | 140MT-C-UXN | 140MT-C-SNN |
| 480 V 60 Hz / 415 V 50 Hz | 140MT-C-UXB | 140MT-C-SNB |
| 24 V DC | – | 140MT-C-SNZJ |
Montaż z lewej strony, zwiększa szerokość o 18 mm. Wyzwalacz podnapięciowy wyłącza przy spadku napięcia poniżej 35–70%.
1 140MT-C-UXD: tylko 120 V 60 Hz.
Napędy i blokady
| Opis | Wersja | Nr kat. |
|---|---|---|
| Pokrętło z możliwością blokady (1 kłódka) | Niebieskie | 140MT-C-KB |
| Czarne | 140MT-C-KN | |
| Czerwono-żółte | 140MT-C-KRY | |
| Osłona nastawy prądu (op. 10 szt.) | – | 140MT-C-CA |
| Zawieszka na 3 kłódki | – | 140MT-C-M3 |
| Napęd drzwiowy IPX4 (ze sprzęgłem) | Czarny | 140MT-C-DN66 |
| Czerwono-żółty | 140MT-C-DRY66 | |
| Wałek przedłużający do DN66 / DRY66 | 3,2 cm | 140MT-C-DSS |
| 26 cm | 140MT-C-DS | |
| 41 cm | 140MT-C-DSL | |
| Napęd drzwiowy IP66 (wymaga sprzęgła 140MT-C-DNC) | Czarny | 140MT-SB |
| Czerwono-żółty | 140MT-SY | |
| Wałek przedłużający do SB / SY | 30,48 cm | 140MT-S1 |
| 53,34 cm | 140MT-S2 | |
| Sprzęgło | – | 140MT-C-DNC |
| Adapter do montażu śrubowego (op. 10 szt.) | – | 140MT-C-N45 |
Moduły łączące ze stycznikami
| Opis | Stycznik | Nr kat. |
|---|---|---|
| Moduł łączący ECO do 100-K | 100-K | 140MT-C-PEK12 |
| Moduł łączący ECO do 100-E | 100(S)-E09…16 | 140MT-C-PE16 |
| 100(S)-E09QJ…16QJ | 140MT-C-PSE16 | |
| 100(S)-E26…38 | 140MT-C-PE38 | |
| 100(S)-E26QJ…38QJ | 140MT-C-PSE38 | |
| Moduł łączący ECO do 100-C (jedna szyna DIN) | 100-C09…C23 | 140MT-C-PEC23 |
| Moduł łączący do 100-C (dwie szyny DIN) | 100-C09…C23 | 140MT-C-PNC23 |
| Adapter dystansowy (UL Type E) | – | 140MT-C-TE |
Szyny prądowe i inne
| Opis | Wersja | Nr kat. |
|---|---|---|
| Szyna prądowa 3-fazowa 64 A, rozstaw 45 mm | 2 przyłącza | 140MT-C-W452 |
| 3 przyłącza | 140MT-C-W453 | |
| 4 przyłącza | 140MT-C-W454 | |
| 5 przyłączy | 140MT-C-W455 | |
| Szyna prądowa 3-fazowa 64 A, rozstaw 54 mm (ze stykiem bocznym) | 2 przyłącza | 140MT-C-W542 |
| 3 przyłącza | 140MT-C-W543 | |
| 4 przyłącza | 140MT-C-W544 | |
| 5 przyłączy | 140MT-C-W545 | |
| Zacisk zasilający do szyn, 64 A | – | 140MT-C-WTEN |
| Osłona zacisków szyny IP2X (op. 10 szt.) | – | 140MT-C-WSN |
| Adapter podwyższający 10 mm (wspólne szyny z 140MT-D) | – | 140MT-KBH |
| Obudowa z tworzywa IP66, do 13 A | Pokrętło czerwono-żółte | 140MT-C-ENRY |
| Pokrętło czarno-szare | 140MT-C-ENN |
Dane techniczne
| Normy | IEC/EN 60947-2, IEC/EN 60947-4-1 UL 60947-4-1, CSA C22.2 No. 60947-4-1 |
| Certyfikaty | cULus, CE, CCC, EAC, CB Scheme, ATEX, IECEx |
| Napięcie izolacji Ui | 690 V (IEC), 600 V (UL/CSA) |
| Kategoria użytkowania | A (IEC 60947-2), AC-3 (IEC 60947-4-1) |
| Zabezpieczenie przeciążeniowe | Klasa 10, kompensacja temperatury, ochrona przy zaniku fazy |
| Wyzwalacz elektromagnetyczny | 14 x Ie max. |
| Trwałość mechaniczna / elektryczna | 100 000 / 100 000 cykli |
| Temperatura pracy | −25…+70°C (powyżej 60°C redukcja Ie) |
| Stopień ochrony | IP2X |
| Przyłącza | Zaciski śrubowe M4: 1–6 mm² (≤ 16 A), 1,5–10 mm² (> 16 A), 2–2,5 N·m |
| Wymiary (szer. x wys. x gł.) | 44,7 x 96,3 x 79 mm |
| Montaż | Szyna DIN 35 mm lub przykręcany (adapter 140MT-C-N45) |
| Dokumentacja | 140-TD005 (PDF, EN) |
