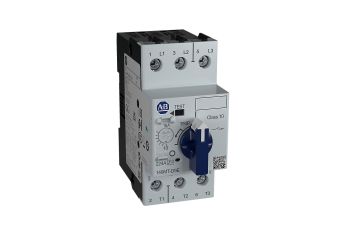

140MT-D9E

Zabezpieczenia obwodu silnika 140MT-D9E

Producent: Rockwell Automation - Allen Bradley

Prąd znamionowy do 40 A w szerokości 45 mm
Zdolność łączeniowa 100 kA przy 400 V do 20 A
Cztery wersje: standardowa, wysoki prąd rozruchowy, MCP i za przemiennikiem
Klasa wyzwalania 10, kompensacja temperatury, ochrona przy zaniku fazy
Pokrętło z blokadą i osłona nastawy w standardzie
UL/CSA Type E, certyfikaty ATEX i IECEx (oprócz D9N)

Cena od 522,00 zł netto

Wysoka cena? Zaloguj się i kupuj taniej

W magazynie

Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem jeszcze tego samego dnia

Darmowa dostawa

Pokaż 3 modele

Promocja cenowa na model HDR-15-5

Produkt przeznaczony wyłącznie do zastosowań profesjonalnych

Modele
Opis
Pliki do pobrania

140MT-D9E

Modele

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
140MT-D9E-B63 Motor Protection Circuit Breaker, D Frame, 4 - 6.3A, Trip Class 10, High Breaking Capacity, Std Mgntc Trp (Fxd at 14 x le)	W magazynie	Gwarancja:		522,00 zł 642,06 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

140MT-D9E-B63

Motor Protection Circuit Breaker, D Frame, 4 - 6.3A, Trip Class 10, High Breaking Capacity, Std Mgntc Trp (Fxd at 14 x le)

Dostępność:

W magazynie

Cena netto:

522,00 zł

Zaloguj się, aby poznać swoją cenę

szt.

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
140MT-D9E-C16 Motor Protection Circuit Breaker, D Frame, 10 - 16A, Trip Class 10, High Breaking Capacity, Std Mgntc Trp (Fxd at 14 x le)	Na zamówienie	Gwarancja:		597,00 zł 734,31 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

140MT-D9E-C16

Motor Protection Circuit Breaker, D Frame, 10 - 16A, Trip Class 10, High Breaking Capacity, Std Mgntc Trp (Fxd at 14 x le)

Dostępność: Na zamówienie

Cena netto:

597,00 zł

Zaloguj się, aby poznać swoją cenę

szt.

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
140MT-D9E-C20 Motor Protection Circuit Breaker, D Frame, 14.5 - 20A, Trip Class 10, High Breaking Capacity, Std Mgntc Trp (Fxd at 14 x le)	Na zamówienie	Gwarancja:		706,00 zł 868,38 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

140MT-D9E-C20

Motor Protection Circuit Breaker, D Frame, 14.5 - 20A, Trip Class 10, High Breaking Capacity, Std Mgntc Trp (Fxd at 14 x le)

Dostępność: Na zamówienie

Cena netto:

706,00 zł

Zaloguj się, aby poznać swoją cenę

szt.

Opis

Wyłączniki silnikowe Allen-Bradley 140MT-D o wysokiej zdolności łączeniowej łączą w jednym urządzeniu zabezpieczenie zwarciowe i przeciążeniowe silnika w zakresie do 40 A. Rodzina obejmuje wersję standardową, wersję do silników o wysokim prądzie rozruchowym, wyłączniki zwarciowe MCP oraz wersję do pracy za przemiennikiem częstotliwości.

Wybór produktów

140MT-D

Prąd znamionowy I_e [A]	Zakres nastawy [A] ²	I_cu przy 400 V [kA]	Moc silnika AC-3 [kW] ¹				Nr kat.
Prąd znamionowy I_e [A]	Zakres nastawy [A] ²	I_cu przy 400 V [kA]	230 V	400 V	500 V	690 V	Standard 14 x I_n	Wysoki prąd rozruchowy 18…22 x I_n	MCP, bez członu termicznego ²	Za przemiennikiem częstotliwości ³
0,16	0,10 – 0,16	100	–	0,02	0,06	0,06	–	140MT-D9T-A16	140MT-D9N-A16	–
0,25	0,16 – 0,25	100	–	0,04	0,09	0,09	–	140MT-D9T-A25	140MT-D9N-A25	–
0,4	0,25 – 0,40	100	0,06	0,09	0,12	0,18	–	140MT-D9T-A40	140MT-D9N-A40	–
0,63	0,40 – 0,63	100	0,09	0,18	0,18	0,25	140MT-D9E-A63	140MT-D9T-A63	140MT-D9N-A63	–
1	0,63 – 1,0	100	0,18	0,25	0,37	0,55	140MT-D9E-B10	140MT-D9T-B10	140MT-D9N-B10	–
1,6	1,0 – 1,6	100	0,25	0,55	0,75	1,1	140MT-D9E-B16	140MT-D9T-B16	140MT-D9N-B16	140MT-D9V-B16
2,5	1,6 – 2,5	100	0,37	0,75	1,1	1,8	140MT-D9E-B25	140MT-D9T-B25	140MT-D9N-B25	140MT-D9V-B25
4	2,5 – 4,0	100	0,75	1,5	2,2	3	140MT-D9E-B40	140MT-D9T-B40	140MT-D9N-B40	140MT-D9V-B40
6,3	4,0 – 6,3	100	1,5	2,2	3	4	140MT-D9E-B63	140MT-D9T-B63	140MT-D9N-B63	140MT-D9V-B63
10	6,3 – 10	100	2,2	4	6,3	7,5	140MT-D9E-C10	140MT-D9T-C10	140MT-D9N-C10	140MT-D9V-C10
16	10 – 16	100	4	7,5	10	13	140MT-D9E-C16	140MT-D9T-C16	140MT-D9N-C16	140MT-D9V-C16
20	14,5 – 20	100	5,5	10	11	17	140MT-D9E-C20	140MT-D9T-C20	140MT-D9N-C20	140MT-D9V-C20
25	18 – 25	65	5,5	11	15	22	140MT-D9E-C25	140MT-D9T-C25	140MT-D9N-C25	140MT-D9V-C25
29	23 – 29	50	7,5	13	18,5	25	140MT-D9E-C29	–	140MT-D9N-C29	140MT-D9V-C29
32	26,5 – 32	50	7,5	15	20	25	140MT-D9E-C32	–	140MT-D9N-C32	140MT-D9V-C32
36	30 – 36	50	–	18,5	20	25	140MT-D9E-C36	–	140MT-D9N-C36	140MT-D9V-C36
40	34 – 40	50	11	20	24	30	140MT-D9E-C40	–	140MT-D9N-C40	140MT-D9V-C40

¹ Moce silników podano orientacyjnie. O doborze wyłącznika decyduje rzeczywisty prąd znamionowy silnika.

² Wyłączniki 140MT-D9N (MCP) nie mają członu termicznego ani nastawy prądu. Wymagają osobnego zabezpieczenia przeciążeniowego, np. przekaźnika przeciążeniowego.

³ 140MT-D9V: do pracy na wyjściu przemiennika w układach wielosilnikowych (PWM ≤ 4 kHz, 0–400 Hz). Brak parametrów dla 690 V.

Akcesoria

Styki pomocnicze i sygnalizacyjne

Opis	Styki	Nr kat.
Styk pomocniczy montowany z przodu	1 NO	140MT-C-AFA10
	1 NO + 1 NZ	140MT-C-AFA11
	2 NO	140MT-C-AFA20
Styk pomocniczy montowany z boku (+9 mm)	2 NO	140MT-C-ASA20
	2 NZ	140MT-C-ASA02
	1 NO + 1 NZ	140MT-C-ASA11
Styk sygnalizacji zadziałania montowany z przodu	1 NO + 1 NO sygnalizacji zadziałania	140MT-C-AFAR10A10
	1 NZ + 1 NO sygnalizacji zadziałania	140MT-C-AFAR10A01
	1 NO + 1 NZ sygnalizacji zadziałania	140MT-C-AFAR01A10
	1 NO sygnalizacji zadziałania + 1 NO sygnalizacji zwarcia	140MT-C-AFAR10M10

Wyzwalacze

Napięcie	Wyzwalacz podnapięciowy	Wyzwalacz wzrostowy
24 V 50 Hz / 24–28 V 60 Hz	140MT-C-UXK	140MT-C-SNK
110 V 50 Hz / 120 V 60 Hz ¹	140MT-C-UXD	140MT-C-SND
220–230 V 50 Hz	140MT-C-UXF	140MT-C-SNF
240–260 V 60 Hz	140MT-C-UXA	140MT-C-SNA
277 V 60 Hz	–	140MT-C-SNT
380–400 V 50 Hz	140MT-C-UXN	140MT-C-SNN
480 V 60 Hz / 415 V 50 Hz	140MT-C-UXB	140MT-C-SNB
24 V DC	–	140MT-C-SNZJ

Montaż z lewej strony, zwiększa szerokość o 18 mm. Wyzwalacz podnapięciowy wyłącza przy spadku napięcia poniżej 35–70%.

¹ 140MT-C-UXD: tylko 120 V 60 Hz.

Napędy i blokady

Opis	Wersja	Nr kat.
Pokrętło z możliwością blokady (1 kłódka)	Czarne	140MT-C-KN
Pokrętło z możliwością blokady (1 kłódka)	Czerwono-żółte	140MT-C-KRY
Osłona nastawy prądu (op. 10 szt.)	–	140MT-C-CA
Zawieszka na 3 kłódki	–	140MT-C-M3
Napęd drzwiowy IPX4 (ze sprzęgłem)	Czarny	140MT-C-DN66
Napęd drzwiowy IPX4 (ze sprzęgłem)	Czerwono-żółty	140MT-C-DRY66
Wałek przedłużający do DN66 / DRY66	3,2 cm	140MT-C-DSS
	26 cm	140MT-C-DS
	41 cm	140MT-C-DSL
Napęd drzwiowy IP66 (wymaga sprzęgła 140MT-C-DNC)	Czarny	140MT-SB
Napęd drzwiowy IP66 (wymaga sprzęgła 140MT-C-DNC)	Czerwono-żółty	140MT-SY
Wałek przedłużający do SB / SY	30,48 cm	140MT-S1
Wałek przedłużający do SB / SY	53,34 cm	140MT-S2
Sprzęgło	–	140MT-C-DNC
Adapter do montażu śrubowego (op. 10 szt.)	–	140MT-C-N45

Moduły łączące ze stycznikami

Opis	Stycznik	Nr kat.
Moduł łączący ECO do 100-E	100(S)-E09…16	140MT-D-PE16
	100(S)-E09QJ…16QJ	140MT-D-PSE16
	100(S)-E26…38	140MT-D-PE38
	100(S)-E26QJ…38QJ	140MT-D-PSE38
Moduł łączący ECO do 100-C (jedna szyna DIN)	100-C09…C23	140MT-D-PEC23
Moduł łączący ECO do 100-C (jedna szyna DIN)	100-C30…C37	140MT-D-PEC37
Moduł łączący do 100-C (dwie szyny DIN)	100-C09…C23	140MT-D-PNC23
Moduł łączący do 100-C (dwie szyny DIN)	100-C30…C37	140MT-D-PNC37
Adapter dystansowy (UL Type E)	–	140MT-C-TE

Szyny prądowe i inne

Opis	Wersja	Nr kat.
Szyna prądowa 3-fazowa 64 A, rozstaw 45 mm	2 przyłącza	140MT-C-W452
	3 przyłącza	140MT-C-W453
	4 przyłącza	140MT-C-W454
	5 przyłączy	140MT-C-W455
Szyna prądowa 3-fazowa 64 A, rozstaw 54 mm (ze stykiem bocznym)	2 przyłącza	140MT-C-W542
	3 przyłącza	140MT-C-W543
	4 przyłącza	140MT-C-W544
	5 przyłączy	140MT-C-W545
Zacisk zasilający do szyn, 64 A	–	140MT-C-WTEN
Osłona zacisków szyny IP2X (op. 10 szt.)	–	140MT-C-WSN
Ogranicznik prądu (wersje D9E i D9N)	–	140MT-D-CL

Dane techniczne

Normy	IEC/EN 60947-2, IEC/EN 60947-4-1 UL 60947-4-1, CSA C22.2 No. 60947-4-1
Certyfikaty	cULus, CE, CCC, EAC, CB Scheme, ATEX, IECEx (ATEX i IECEx oprócz 140MT-D9N)
Napięcie izolacji U_i	690 V (IEC), 600 V (UL/CSA)
Kategoria użytkowania	A (IEC 60947-2), AC-3 (IEC 60947-4-1)
Zabezpieczenie przeciążeniowe	Klasa 10, kompensacja temperatury, ochrona przy zaniku fazy (oprócz 140MT-D9N)
Wyzwalacz elektromagnetyczny	14 x I_e max. (C36, C40: 12 x), wersja T: 18…22 x I_e max.
Trwałość mechaniczna / elektryczna	100 000 / 100 000 cykli
Temperatura pracy	−25…+70°C (powyżej 60°C redukcja I_e)
Stopień ochrony	IP2X
Przyłącza	Zaciski śrubowe M4: 1–6 mm² (≤ 16 A), 1,5–10 mm² (> 16 A), 2–2,5 N·m
Wymiary (szer. x wys. x gł.)	44,9 x 96,3 x 89,2 mm
Montaż	Szyna DIN 35 mm lub przykręcany (adapter 140MT-C-N45)
Dokumentacja	140-TD005 (PDF, EN)

Pliki do pobrania

Dokumentacja i oprogramowanie
Dokumentacja i oprogramowanie

Motor Protection Circuit Breaker and Motor Circuit Protector Specifications (11.89 MB)
Instrukcje
Instrukcje

Bulletin 140MT Installation Instructions (8.16 MB)
