- Przetwornice DC/DC do zasilania układów z instalacji 24 V DC lub 48 V DC, z wyjściem 24 V lub 48 V
- Moc wyjściowa 92 W, 120 W i 240 W (3,8 A, 5 A, 10 A)
- Rezerwa mocy 20% (Power Boost) w modelach 120 W i 240 W pozwala pewnie uruchomić obciążenia o dużym prądzie rozruchowym
- Sprawność do 95,1% przy niskich stratach mocy ogranicza nagrzewanie się szafy sterowniczej
- Znamionowy średni okres międzyawaryjny (MTBF) wynosi do 1,18 miliona godzin
Wysoka cena? Zaloguj się i kupuj taniej
Darmowa dostawa
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnych
1606-XLD240
Modele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodaj1606-XLDD240EDC/DC Converter 24V/24V, 240W, 10ANa zamówienie Gwarancja: 1 896,00 zł2 332,08 złZaloguj się, aby poznać swoją cenę 1606-XLDD240EDC/DC Converter 24V/24V, 240W, 10ADostępność: Na zamówienieCena netto:1 896,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodaj1606-XLDF240FDC/DC Converter 48V/48V, 240W, 5ANa zamówienie Gwarancja: 2 086,00 zł2 565,78 złZaloguj się, aby poznać swoją cenę 1606-XLDF240FDC/DC Converter 48V/48V, 240W, 5ADostępność: Na zamówienieCena netto:2 086,00 zł
Opis

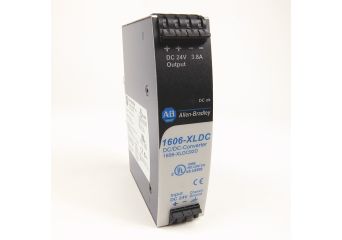

Przetwornice DC/DC 1606-XLD zasilają odbiorniki napięciem 24 lub 48 V DC z istniejącej instalacji 24 V lub 48 V DC. Mają moc od 92 do 240 W, sprawność do 95,1% i taką samą obudowę na szynę DIN jak zasilacze sieciowe serii 1606.
Przetwarzanie 48 V DC na 24 V DC albo zasilanie odbiorników regulowanym napięciem 24…28 V DC z sieci 24 V DC.
Niskie straty mocy, typowo od 9,7 do 14,8 W.
Wzmacnianie mocy do 120% w modelach 120 i 240 W.
Montaż na szynie DIN
Przetwornice mają obudowy zbliżone do zasilaczy 1606 o podobnej mocy: szerokość 32 mm (92 i 120 W) lub 42 mm (240 W).
Pracują w temperaturze -25…+70 °C, a od +60 °C z obniżeniem mocy.
1606-XLDC92D spełnia wymagania NEC Class 2.
Dobór przetwornicy
Wybierz przetwornicę według napięcia dostępnego w instalacji i napięcia potrzebnego odbiornikom.
| Wejście | Wyjście | Nr kat. |
|---|---|---|
| 24 V DC | 24 V (stałe), 92 W | 1606-XLDC92D |
| 24 V DC | 24…28 V, 240 W | 1606-XLDD240E |
| 48 V DC | 24…28 V, 120 W | 1606-XLDF120E |
| 48 V DC | 48…56 V, 240 W | 1606-XLDF240F |
Specyfikacja 1606-XLD
Parametry wspólne serii
| Parametr | Wartość |
|---|---|
| Napięcie wejściowe | 24 V DC lub 48 V DC |
| Napięcia wyjściowe | 24 V DC, 48 V DC |
| Moc wyjściowa | 92…240 W |
| Sprawność typowa | do 95,1% |
| Rezerwa mocy | 20% (z wyjątkiem 1606-XLDC92D) |
| Temperatura pracy | -25…+70 °C (od +60 °C z obniżeniem mocy) |
| Zaciski | śrubowe; 1606-XLDC92D – sprężynowe |
| Montaż | szyna DIN |
Grupy produktów 1606-XLD
| Grupa | Moc | Napięcia wyjściowe | Zasilanie | Dostępne wykonania | Produkty w grupie |
|---|---|---|---|---|---|
| 1606-XLD92 | 92 W | 24 V | tylko DC | zaciski sprężynowe; NEC Class 2, wejście 24 V DC | 1606-XLDC92D |
| 1606-XLD120 | 120 W | 24 V | tylko DC | zaciski śrubowe; wejście 48 V DC | 1606-XLDF120E |
| 1606-XLD240 | 240 W | 24 V, 48 V | tylko DC | zaciski śrubowe; wejście 24 V DC, wejście 48 V DC | 1606-XLDD240E, 1606-XLDF240F |
Napięcie i wykonanie wybierasz na karcie produktu. Pełne dane każdej wersji – w dokumentacji w załączniku.
Dokumentacja
Pełne dane każdej wersji – wymiary, masy, MTBF, obniżanie mocy w wysokiej temperaturze i certyfikaty – znajdziesz w dokumentacji w załączniku do produktu.
Dopuszczenia zależą od wykonania. W specyfikacji serii 1606 wymienione są m.in. CE, UL 61010-2-201, Class I Div. 2, ATEX, IECEx, DNV GL, EAC i NEC Class 2.
