• Wyjściowe moce znamionowe 15 – 100 W (0,6 – 4,2 A przy 24 V DC)
• Dostępne są różne napięcia wyjściowe
• Wielokrotne wejścia jedno- i trójfazowe dostępne dla aplikacji globalnych
• Bardzo wysoka odporność na przeciążenia
Wysoka cena? Zaloguj się i kupuj taniej
Darmowa dostawa
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnych
1606-XLP72
Modele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodaj1606-XLP72EPower Supply,72 W, 24V DC,No Special Function,Compact Family,Global Input VoltageNa zamówienie Gwarancja: 1 011,00 zł1 243,53 złZaloguj się, aby poznać swoją cenę 1606-XLP72EPower Supply,72 W, 24V DC,No Special Function,Compact Family,Global Input VoltageDostępność: Na zamówienieCena netto:1 011,00 zł
Opis

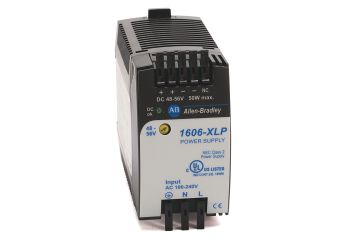

Zasilacze kompaktowe 1606-XLP to niewielkie zasilacze impulsowe na szynę DIN o mocy od 15 do 100 W. Są dostępne z napięciami wyjściowymi 5, 12, ±12, 24 i 48 V DC oraz z wejściem jednofazowym, dwufazowym lub stałoprądowym, co pozwala stosować je w aplikacjach na całym świecie.
Obudowy o wysokości 75 mm i szerokości od 22,5 mm oszczędzają miejsce na szynie DIN.
5, 12, ±12, 24 i 48 V DC w jednej rodzinie zasilaczy.
Modele z końcówką Q spełniają wymagania NEC Class 2, a z końcówką T pracują od -40 °C.
Zasilanie z sieci AC i DC
Większość modeli przyjmuje zasilanie 100…240 V AC oraz 110…300 V DC, a wersje -2 pracują w sieci 2 AC 380…480 V.
Zasilacze są dostępne z zaciskami śrubowymi, sprężynowymi lub wtykowymi; model 1606-XLP50EZ umożliwia pracę równoległą.
Przekaźnik DC OK mają modele 1606-XLP50E i -XLP50EZ.
Oznaczenia wykonań
Końcówka numeru katalogowego określa napięcie i wykonanie. Przykład: 1606-XLP60EQT
| Kod | Znaczenie |
|---|---|
| A / B / C / E / F | wyjście 5 / 12 / ±12 / 24 / 48 V DC |
| Q | NEC Class 2 |
| T | praca od -40 °C |
| Z | zaciski wtykowe |
| -2 | wejście dwufazowe 2 AC 380…480 V |
Specyfikacja 1606-XLP
Parametry wspólne serii
| Parametr | Wartość |
|---|---|
| Napięcia wyjściowe | 5, 12, ±12, 24 i 48 V DC |
| Moc wyjściowa | 15…100 W |
| Wejście AC | 100…240 V AC (wybrane modele 100…120 / 220…240 V AC); 2 AC 380…480 V |
| Wejście DC | 110…300 V DC lub 290 V DC (zależnie od modelu) |
| Sprawność typowa | do 91,0% |
| Temperatura pracy | -10…+70 °C; wykonania T: -40…+70 °C |
| Przekaźnik DC OK | 1606-XLP50E i -XLP50EZ |
| Zaciski | śrubowe, sprężynowe, wtykowe |
| Wymiary | wysokość 75 mm, szerokość od 22,5 mm |
| Montaż | szyna DIN |
Grupy produktów 1606-XLP
| Grupa | Moc | Napięcia wyjściowe | Zasilanie | Dostępne wykonania | Produkty w grupie |
|---|---|---|---|---|---|
| 1606-XLP15 | 15 W | 5 V, 12 V, 24 V | 1-faz. AC | zaciski śrubowe | 1606-XLP15A, 1606-XLP15B, 1606-XLP15E |
| 1606-XLP25 | 25 W | 5 V | 1-faz. AC | zaciski sprężynowe | 1606-XLP25A |
| 1606-XLP30 | 30 W | 12 V, 24 V | 1-faz. AC | zaciski śrubowe, sprężynowe; NEC Class 2 | 1606-XLP30B, 1606-XLP30E, 1606-XLP30EQ |
| 1606-XLP36 | 36 W | ±12 V | 1-faz. AC | zaciski sprężynowe; wyjście podwójne | 1606-XLP36C |
| 1606-XLP50 | 50 W | 12 V, 24 V, 48 V | 1-faz. AC | zaciski sprężynowe, wtykowe; praca równoległa | 1606-XLP50B, 1606-XLP50E, 1606-XLP50EZ, 1606-XLP50F |
| 1606-XLP60 | 54…60 W | 12 V, 24 V | 1-faz. AC | zaciski śrubowe; NEC Class 2, praca od -40 °C | 1606-XLP60BQ, 1606-XLP60BQT, 1606-XLP60EQ, 1606-XLP60EQT |
| 1606-XLP72 | 72 W | 24 V | 1-faz. AC | zaciski sprężynowe | 1606-XLP72E |
| 1606-XLP90 | 90 W | 12 V, 24 V | 1-faz. AC, 2-faz. AC | zaciski sprężynowe; NEC Class 2 | 1606-XLP90B, 1606-XLP90E-2 |
| 1606-XLP95 | 95 W | 24 V | 1-faz. AC | zaciski sprężynowe; NEC Class 2 | 1606-XLP95E |
| 1606-XLP100 | 100 W | 24 V, 48 V | 1-faz. AC, 2-faz. AC | zaciski sprężynowe | 1606-XLP100E, 1606-XLP100E-2, 1606-XLP100F |
Napięcie i wykonanie wybierasz na karcie produktu. Pełne dane każdej wersji – w dokumentacji w załączniku.
Akcesoria
Moduły redundancji
| Opis | Nr kat. |
|---|---|
| Moduł redundancji z diodą, DC 12…48 V, 2 × 5 A / 10 A | 1606-XLPRED |
Moduł ma obudowę 45×75×91 mm, taką jak większość zasilaczy XLP.
Dokumentacja
Pełne dane każdej wersji – wymiary, masy, MTBF, obniżanie mocy w wysokiej temperaturze i certyfikaty – znajdziesz w dokumentacji w załączniku do produktu.
Dopuszczenia zależą od wykonania. W specyfikacji serii 1606 wymienione są m.in. CE, UL 61010-2-201, Class I Div. 2, ATEX, IECEx, DNV GL, EAC i NEC Class 2.
