440N-Z21US3P
Wyłącznik bezkontaktowy prostokątny z regulacją trzymania SensaGuard 440N - plastik, aktywator unikalny
Producent: Rockwell Automation - Allen Bradley
Producent: Rockwell Automation - Allen Bradley
-
Obudowa: Plastikowa, prostokątna, kabel 3-10 m
-
Zasięg: 5 mm (Wł.) / 32 mm (Wył.)
-
Technologia: RFID, kodowanie wysokie/unikalne (wyjścia OSSD)
-
Bezpieczeństwo: PLe kat. 4 (ISO 13849-1), Typ 4 (ISO 14119), SIL CL 3 (IEC 61508) z możliwością bezstratnego łączenia szeregowego
-
Ochrona: IP69K (odporne na mycie pod ciśnieniem)
- Trzymanie magnetyczne: 15 - 60 N
Cena od 774,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
Na zamówienie
Darmowa dostawa
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnych
440N-Z21US3P
Modele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodaj440N-Z21US3PA440N Non Contact Switch,SensaGuard,Adjustable Magnetic Hold,2 N.C. Safety, 1 N.O Aux,Solid State Contacts,Integrated Magnetic Latch,Unique Code, 3M cable,Plastic Rectangular Flat PackNa zamówienie Gwarancja: 779,00 zł958,17 złZaloguj się, aby poznać swoją cenę 440N-Z21US3PA440N Non Contact Switch,SensaGuard,Adjustable Magnetic Hold,2 N.C. Safety, 1 N.O Aux,Solid State Contacts,Integrated Magnetic Latch,Unique Code, 3M cable,Plastic Rectangular Flat PackDostępność: Na zamówienieCena netto:779,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodaj440N-Z21US3PB440N Non Contact Switch,SensaGuard,Adjustable Magnetic Hold,2 N.C. Safety, 1 N.O Aux,Solid State Contacts,Integrated Magnetic Latch,Unique Code,10m cable,Plastic Rectangular Flat PackNa zamówienie Gwarancja: 871,00 zł1 071,33 złZaloguj się, aby poznać swoją cenę 440N-Z21US3PB440N Non Contact Switch,SensaGuard,Adjustable Magnetic Hold,2 N.C. Safety, 1 N.O Aux,Solid State Contacts,Integrated Magnetic Latch,Unique Code,10m cable,Plastic Rectangular Flat PackDostępność: Na zamówienieCena netto:871,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodaj440N-Z21US3PH440N Non Contact Switch,SensaGuard,Adjustable Magnetic Hold,2 N.C. Safety, 1 N.O Aux,Solid State Contacts,Integrated Magnetic Latch,Unique Code,8 Pin DC QD,Plastic Rectangular Flat PackNa zamówienie Gwarancja: 779,00 zł958,17 złZaloguj się, aby poznać swoją cenę 440N-Z21US3PH440N Non Contact Switch,SensaGuard,Adjustable Magnetic Hold,2 N.C. Safety, 1 N.O Aux,Solid State Contacts,Integrated Magnetic Latch,Unique Code,8 Pin DC QD,Plastic Rectangular Flat PackDostępność: Na zamówienieCena netto:779,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodaj440N-Z21US3PJ440N Non Contact Switch,SensaGuard,Adjustable Magnetic Hold,2 N.C. Safety, 1 N.O Aux,Solid State Contacts,Integrated Magnetic Latch,Unique Code,5 Pin DC QD,Plastic Rectangular Flat PackNa zamówienie Gwarancja: 774,00 zł952,02 złZaloguj się, aby poznać swoją cenę 440N-Z21US3PJ440N Non Contact Switch,SensaGuard,Adjustable Magnetic Hold,2 N.C. Safety, 1 N.O Aux,Solid State Contacts,Integrated Magnetic Latch,Unique Code,5 Pin DC QD,Plastic Rectangular Flat PackDostępność: Na zamówienieCena netto:774,00 zł
Opis
Bezkontaktowa ochrona maszyn za pomocą technologii RFID
Dzięki zastosowaniu technologii RFID do kodowania, technologii indukcyjnej do wykrywania, oraz połączeniu dużego promienia wykrywania z optymalnym działaniem i znaczną tolerancją nieprawidłowości ustawienia, wyłączniki SensaGuard stanowią ekonomiczne rozwiązanie doskonale dopasowane do szerokiego wachlarza aplikacji bezpieczeństwa i przeznaczone do użytku ze wszystkimi typami drzwi ochronnych.

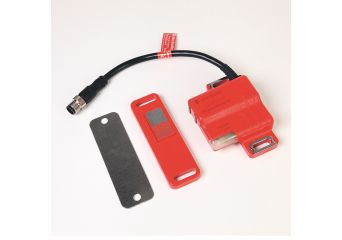

Wersja prostokątna w płaskiej obudowie
Wersja ze zintegrowaną zasuwką
Wybór produktów SensaGuard
Typ
Zasięg czujnika (Wł./Wył.)
Ozn. krawędzi
Trzymanie magnet.
Typ kodu
Nr kat. Kabel 3m
Nr kat. Kabel 10m
Nr kat. Złącze M12¹
Korpus plastikowy 18 mm/aktywator 18 mm
Wł. 15 mm / Wył. 25 mm
–
–
Standardowy
440N-Z21S16A
440N-Z21S16B
440N-Z21S16H
Unikalne
440N-Z21U16A
440N-Z21U16B
440N-Z21U16H
Korpus plastikowy 18 mm/aktywator 30 mm
Wł. 25 mm / Wył. 35 mm
–
–
Standardowy
440N-Z21S26A
440N-Z21S26B
440N-Z21S26H
Unikalne
440N-Z21U26A
440N-Z21U26B
440N-Z21U26H
Korpus ze stali nierdzewnej 18 mm
Wł. 10 mm / Wył. 20 mm
–
–
Standardowy
440N-Z21S17A
440N-Z21S17B
440N-Z21S17H
Unikalne
440N-Z21U17A
440N-Z21U17B
440N-Z21U17H
Plastikowy prostokątny
Wł. 15 mm / Wył. 35 mm
–
–
Standardowy
440N-Z21SS2A
440N-Z21SS2B
440N-Z21SS2H
–
–
Unikalne
440N-Z21US2A
440N-Z21US2B
440N-Z21US2H
Tak
–
Standardowy
440N-Z21SS2AN
440N-Z21SS2BN
440N-Z21SS2HN
Tak
–
Unikalne
440N-Z21US2AN
440N-Z21US2BN
440N-Z21US2HN
Tak
Tak (9 N)
Standardowy
440N-Z21SS2AN9
440N-Z21SS2BN9
440N-Z21SS2HN9
Tak
Tak (9 N)
Unikalne
440N-Z21US2AN9
440N-Z21US2BN9
440N-Z21US2HN9
Plastikowa obudowa z zasuwką
Wł. na styk / Wył. 35 mm
–
Regulowane 20-60 N
Standardowy
440N-Z21SS3PA
440N-Z21SS3PB
440N-Z21SS3PH
Unikalne
440N-Z21SU3PA
440N-Z21SU3PB
440N-Z21SU3PH
¹ Aby zamówić złącze w wersji 5-pinowej Micro (M12), należy zmienić literę H w numerze katalogowym na literę J.
Dane techniczne
Normy
ISO 14119, IEC 60947-5-3, IEC 61508, EN ISO 13849-1
Klasyfikacja bezpieczeństwa
Urządzenie blokujące typu 4 wg ISO 14119 (unikalne/wysokie i standardowe/niskie kodowanie), PLe kat. 4 wg ISO 13849-1
Dane dot. bezpieczeństwa funkcjonalnego
Certyfikacja
Certyfikat cULus Listed (UL 508), certyfikat TÜV oraz znak CE dla wszystkich obowiązujących dyrektyw www.rockwellautomation.com
Akcesoria
Nr kat.
Kabel połączeniowy
889D-F8AB-2
Kabel krosowy
889D-F8ABDM-3
Rozgałęźnik z połącz. bezpieczeństwa
898D-438Y-D8
Wtyczka zwierająca z połącz. bezpieczeństwa
898D-418U-DM
2 Aby zamówić standardowe długości kabla, należy zmienić symbol na 2, 5 lub 10 (długość w metrach).
3 Aby zamówić standardowe długości, należy zmienić symbol na 1, 2, 3, 5 lub 10 (długość w metrach).
Uwaga: Dla pięciostykowego złącza Micro (M12) użyć poz. kat. 889D-F5ACDM-2
Sprawdź jak uniknąć błędów podczas podłączania krańcówek
Masz pytania? Skontaktuj się!
Specyfikacja
Szczegółowe dane techniczne
| Oceny bezpieczeństwa (Safety Ratings) | |
|---|---|
| Klasyfikacja bezpieczeństwa wg norm | IEC 60947-5-3, Kat. 4 PLe wg ISO 13849-1, Urządzenie blokujące typu 4 wg ISO 14119 z kodowaniem niskim (standardowym) lub wysokim (unikalnym), SIL CL 3 wg IEC 61508 |
| Dane dot. bezpieczeństwa funkcjonalnego | PFHD = 1.32E-9 (prawdopodobieństwo niebezpiecznej awarii na godzinę) T1 = 20 (okres testu kontrolnego) |
| Certyfikacja | Znak CE dla wszystkich obowiązujących dyrektyw UE, znak UKCA dla wszystkich obowiązujących przepisów, cULus Listed (UL 508) oraz certyfikat TÜV rok.auto/certifications |
| Parametry robocze (Operating Characteristics) | |
| Zapewniony zasięg zadziałania (Wł.) [mm (in.)] | 5 (0.2) |
| Zapewniony zasięg wyłączenia (Wył.) [mm (in.)] | 32 (1.25) |
| Napięcie robocze | 24V DC +10%/-15% Zasilacz klasy 2 SELV lub PELV |
| Czas reakcji (Wył.) | 45 ms |
| Kategoria użytkowania wg IEC 60947-5-2 | DC-12 i DC-13 Ue: 24V Ie: 200 mA |
| Częstotliwość cyklu pracy | 0.25 Hz |
| Prąd roboczy, min. | 1 mA |
| Prąd wyjściowy w stanie wyłączenia | < 0.5 mA |
| Prąd zasilania bez obciążenia | < 50 mA |
| Prąd obciążenia, maks. | 200 mA |
| Spadek napięcia | < 1.5V |
| Wyłączniki połączone szeregowo | Nielimitowane |
| Wyjścia (Outputs) | |
| Stan bezpieczny (Safe state) | Stan beznapięciowy (2 x PNP, 0V), AUX pod napięciem (1 x PNP, 24V) |
| Stan pracy (Run state) | Stan pod napięciem (2 x PNP, 24V), AUX beznapięciowy (1 x PNP, 0V) |
| Dane mechaniczne | |
| Materiał | Obudowa: Czerwony Grilamid Aktywator: Czerwony Grilamid/PBT |
| Środowisko pracy | |
| Temperatura pracy [C° (F°)] | -25...+70 (-13...+158) |
| Wilgotność robocza | 5...95% względna |
| Stopień ochrony (Washdown rating) | NEMA 3, 4X, 12, 13, IP66, IP67, IP69K |
| Wstrząsy i wibracje | IEC 60068-2-27: 30 g, 11 ms; IEC 60068-2-6: 10...55 Hz |
| Stopień zanieczyszczenia | IEC 60947-1: 3 |
| Kompatybilność elektromagnetyczna (EMC) | |
| Wyładowania elektrostatyczne (ESD) | IEC 61000-4-2: 8 kV wyładowanie w powietrzu; 4 kV wyładowanie kontaktowe |
| Odporność na promieniowanie EMF | IEC 61000-4-3: 20V/m; 10V/m (1...6 GHz) |
| Odporność na szybkie stany przejściowe (burst) | IEC 61000-4-4: ±2 kV |
| Odporność na zaburzenia przewodzone | IEC 61000-4-6: 10V |
| Znamionowe napięcie udarowe wytrzymywane | IEC 60947-1: 1 kV |
| Zabezpieczenia | Zwarcie, przeciążenie, odwrotna polaryzacja, przepięcie, brak uziemienia |
| Parametry fizyczne | |
| Ustawienia momentu dokręcania, maks. [N•m (lb•in)] | Nakrętka mocująca wyłącznik/aktywator: 2.20 (19.5) |
