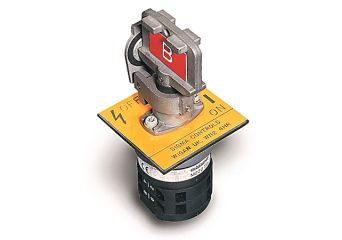

440T-MRPS

Blokady kluczami uwalnianymi – jaki jest ich cel?

Przy założeniu, że ten sam klucz nie może znajdować się w dwóch miejscach na raz, systemy blokowania kluczem można skonfigurować w sposób wymagający wystąpienia zaplanowanej z góry sekwencji zdarzeń lub ograniczenia możliwości powstania niebezpiecznych sytuacji zanim operator zostanie na nie narażony.

Jest to układ mechaniczny i jako taki stosowany jest szeroko w aplikacjach, w których lokalizacja instalacji, środowisko lub obecność gazów wybuchowych w powietrzu powodują, że elektryczne systemy blokady nie nadają się lub są zbyt drogie do instalowania. Opcjonalna funkcja unikalnego kodowania może zwiększyć poziom bezpieczeństwa i odporności na manipulację.

Aby w pełni wykorzystać zalety systemu blokowania kluczem uwalnianym, wszystkie jego podzespoły muszą być w pełni użytkowe, łatwe w utrzymaniu i całkowicie dostępne. Unikalne klucze i cylindry kodujące systemu ProSafe® umożliwiają szybkie zamawianie nawet najbardziej skomplikowanych systemów blokowania i ich części zamiennych w naszej globalnej sieci dystrybutorów – przodującej w dziedzinie blokad kluczami uwalnianymi.

Izolatory

Przeznaczone do odcięcia zasilania maszyny i zapewnienia, że zasilanie pozostanie odcięte, dopóki klucz pozostaje w innym elemencie systemu blokady.

Moduły wymiany

Są używane w sekwencjach blokowania w celu dołączania innych urządzeń.

Blokady

Nadają się znakomicie do blokowania drzwi osłon, krzywek i zaworów.

Sugestie dotyczące projektowania systemów blokady

Blokowanie instalacji i maszyn

Kolejność operacji

1. Elektromagnetyczny moduł zwalniania (SRU) jest używany do elektrycznej izolacji maszyn w celu zwiększenia bezpieczeństwa dostępu. Składa się on z obrotowego wyłącznika zasilania i solenoidu. Uwalniany klucz można wyjąć w momencie, gdy zostanie wysłany zewnętrzny sygnał do jego elektromagnetycznego mechanizmu blokującego. Wskaźnik świetlny elektromagnetycznego modułu zwalniającego wskazuje, kiedy można wyjąć uwalniany klucz „AA”. Wsunąć klucz „AA” do modułu wymiany kluczy (KEX) i obrócić go o 90°.
2. Obrócić klucz „AB” o 90° i wyjąć go z modułu KEX. Powoduje to zatrzymanie klucza „AA” w module KEX i zapobiega uruchomieniu maszyny.
3. Wsunąć klucz „AB” do zamka ryglowego z pojedynczym kluczem (SBL) i obrócić go o 90°, aby uzyskać częściowy dostęp do maszyny.
4. Obrócić klucz „AB” o 90° i wyjąć go z modułu KEX. Wyjęcie tego klucza powoduje również zatrzymanie klucza „AA” w module KEX i zapobiega ponownemu uruchomieniu maszyny.
5. Wsunąć klucz „AB” do zamka dostępu dwukluczowego (DAL) i obrócić o 90°.
6. Obrócić klucz „AC” o 90° i wyjąć klucz „AC”. Przekręcić klamkę, aby uzyskać pełny dostęp do strefy niebezpiecznej.
7. Zabrać ze sobą klucz „AC” do strefy niebezpiecznej, wsunąć go w obrotowy przełącznik kluczykowy (RKSE) i obrócić o 90°, aby wysłać sygnał do układu sterowania maszyny, zezwalający na pracę w trybie małej prędkości lub w trybie uczenia.
8. Odwrócić cały proces, aby przywrócić pełny tryb operacyjny maszyny.
