442L-SFZNXZ

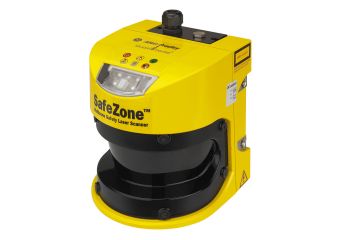

Skaner bezpieczeństwa SafeZone
- Zasięgi skanowania do 5 metrów (zależnie od wersji skanera),
- Kąt skanowania 190°,
- Wersja singlezone wyposażona jest w jeden zestaw pól, a wersja multizone w maksymalnie cztery zestawy pól,
- Możliwość monitorowania konturu pola ochronnego bezpieczeństwa,
- Zintegrowane monitorowanie urządzeń zewnętrznych (EDM),
- Zintegrowana blokada ponownego uruchomienia oraz możliwość ustawienia opóźnienia ponownego uruchomienia,
- Wskaźnik stanu w postaci diod LED i wyświetlacza siedmiosegmentowego,
- Prosta wymiana modułu I/O, umożliwiająca łatwe rozszerzenie funkcjonalności,
- Możliwość wyboru minimalnego czasu reakcji 60 ms lub maksymalnego 120 ms,
- Pamięć konfiguracji w złączu systemowym,
- Zwiększona odporność na światło zewnętrzne i zapylenie.
Wysoka cena? Zaloguj się i kupuj taniej
Darmowa dostawa od 500 zł
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnych
442L-SFZNXZ
Modele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodaj442L-SFZNMZSafeZone Safety Laser Scanner,Safety Laser Scanner,SafeZone Scanner HeadNa zamówienie Gwarancja: 36 576,00 zł44 988,48 złZaloguj się, aby poznać swoją cenę 442L-SFZNMZSafeZone Safety Laser Scanner,Safety Laser Scanner,SafeZone Scanner HeadDostępność: Na zamówienieCena netto:36 576,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodaj442L-SFZNSZSafeZone Safety Laser Scanner,Safety Laser Scanner,Singlezone laser scannerNa zamówienie Gwarancja: 32 637,00 zł40 143,51 złZaloguj się, aby poznać swoją cenę 442L-SFZNSZSafeZone Safety Laser Scanner,Safety Laser Scanner,Singlezone laser scannerDostępność: Na zamówienieCena netto:32 637,00 zł
Akcesoria
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodaj442L-SFZNMZ-FMSafeZone Safety Laser Scanner,Safety Laser Scanner,SafeZone I/O ModuleNa zamówienie Gwarancja: 4 093,00 zł5 034,39 złZaloguj się, aby poznać swoją cenę 442L-SFZNMZ-FMSafeZone Safety Laser Scanner,Safety Laser Scanner,SafeZone I/O ModuleDostępność: Na zamówienieCena netto:4 093,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodaj442L-SFZNMZ-MEMSafeZone Safety Laser Scanner,Safety Laser Scanner,SafeZone Memory ModuleNa zamówienie Gwarancja: 1 841,00 zł2 264,43 złZaloguj się, aby poznać swoją cenę 442L-SFZNMZ-MEMSafeZone Safety Laser Scanner,Safety Laser Scanner,SafeZone Memory ModuleDostępność: Na zamówienieCena netto:1 841,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodaj442L-SFZNMZ-SMSafeZone Safety Laser Scanner,Safety Laser Scanner,SafeZone Sensor HeadNa zamówienie Gwarancja: 33 592,00 zł41 318,16 złZaloguj się, aby poznać swoją cenę 442L-SFZNMZ-SMSafeZone Safety Laser Scanner,Safety Laser Scanner,SafeZone Sensor HeadDostępność: Na zamówienieCena netto:33 592,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodaj442L-SFZNMZWSafeZone Safety Laser Scanner,Safety Laser Scanner,SafeZone Replacemt WindNa zamówienie Gwarancja: 715,00 zł879,45 złZaloguj się, aby poznać swoją cenę 442L-SFZNMZWSafeZone Safety Laser Scanner,Safety Laser Scanner,SafeZone Replacemt WindDostępność: Na zamówienieCena netto:715,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodaj442L-SFZNSZ-FMSafeZone Safety Laser Scanner,Safety Laser Scanner,SafeZone Combination ModuleNa zamówienie Gwarancja: 3 493,00 zł4 296,39 złZaloguj się, aby poznać swoją cenę 442L-SFZNSZ-FMSafeZone Safety Laser Scanner,Safety Laser Scanner,SafeZone Combination ModuleDostępność: Na zamówienieCena netto:3 493,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodaj442L-SFZNSZ-SMSafeZone Safety Laser Scanner,Safety Laser Scanner,SafeZone Scan Head, 4 meterNa zamówienie Gwarancja: 29 465,00 zł36 241,95 złZaloguj się, aby poznać swoją cenę 442L-SFZNSZ-SMSafeZone Safety Laser Scanner,Safety Laser Scanner,SafeZone Scan Head, 4 meterDostępność: Na zamówienieCena netto:29 465,00 zł
Opis
Laserowy skaner bezpieczeństwa SafeZone to czujnik optyczny, który skanuje swoje otoczenie dwuwymiarowo za pomocą promieni lasera podczerwonego. Służy on do monitorowania stref niebezpiecznych wokół maszyn lub pojazdów.

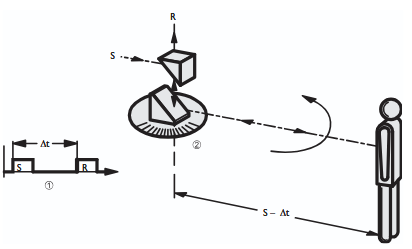

Skaner laserowy bezpieczeństwa SafeZone działa na zasadzie pomiaru czasu przelotu ①. Wysyłane są bardzo krótkie impulsy światła podczerwonego (S). Jednocześnie uruchamiany jest „elektroniczny stoper”. Gdy światło odbija się od obiektu, jest odbierane przez skaner laserowy bezpieczeństwa (E). Na podstawie czasu między wysłaniem a odbiorem (Δt) skaner laserowy bezpieczeństwa SafeZone multizone oblicza odległość do obiektu.
W skanerze laserowym bezpieczeństwa SafeZone znajduje się również lustro obracające się ze stałą prędkością ②, które odchyla impulsy świetlne w taki sposób, aby pokrywały łuk o kącie 190°. Na podstawie kąta obrotu lustra skaner laserowy SafeZone określa kierunek, w którym znajduje się obiekt.
Do typowych zastosowań skanera należą:

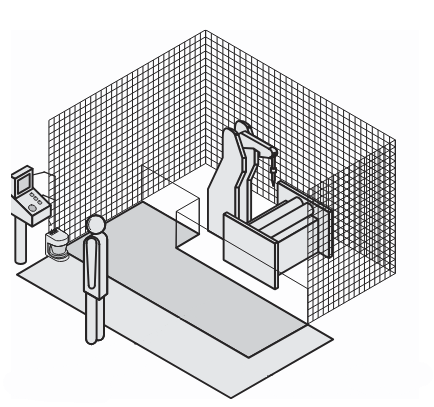

Ochrona stref niebezpiecznych
Na niebezpiecznych maszynach stacjonarnych skaner laserowy bezpieczeństwa SafeZone przełącza urządzenia wyjściowe (OSSD) w stan wyłączenia w przypadku naruszenia ochronnego pola bezpieczeństwa. Skaner laserowy SafeZone inicjuje zatrzymanie maszyny lub wyłączenie stanu niebezpiecznego.

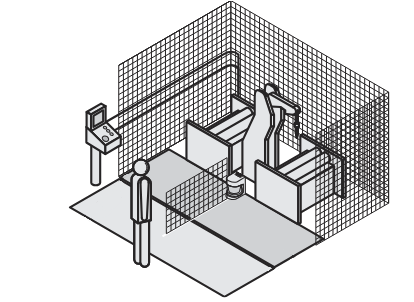

Ochrona z wieloma obszarami monitorowanymi
Za pomocą skanera laserowego SafeZone można zdefiniować do czterech przypadków monitorowania w celu dostosowania ochronnego pola bezpieczeństwa i pola ostrzegawczego do sytuacji na maszynie oraz monitorowania zmieniających się stref niebezpiecznych.

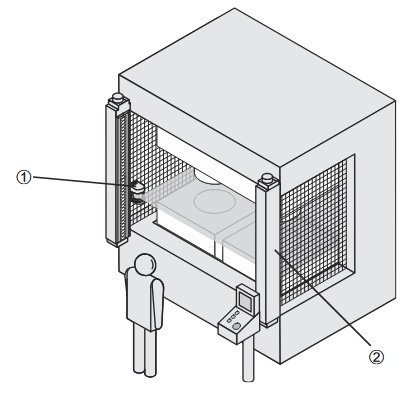

Ochrona wnętrza maszyny
Na dużych maszynach skaner laserowy SafeZone ① może być stosowany do ochrony wnętrza. Uruchomienie maszyny jest możliwe wyłącznie wtedy, gdy skaner nie wykryje żadnego obiektu w polu bezpieczeństwa. Rozwiązanie ma znaczenie w przypadku wnętrz trudno widocznych z zewnątrz. W takiej aplikacji skaner pełni funkcję ochrony wtórnej, natomiast kurtyna świetlna ② zatrzymuje ruch niebezpieczny.
Ochrona punktu niebezpiecznego (pionowa)
Skaner laserowy SafeZone może być stosowany w orientacji pionowej do ochrony punktu niebezpiecznego. Montaż pionowy wymaga mniej miejsca na maszynie. Ochrona dłoni musi zostać skonfigurowana w celu zabezpieczenia punktu niebezpiecznego.

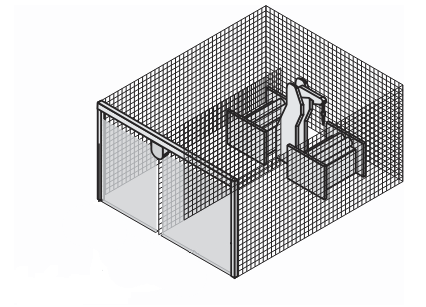

Ochrona dostępu (pionowa)
Skaner SafeZone w orientacji pionowej może służyć do ochrony dostępu. Rozwiązanie stosowane, gdy wejście do strefy maszyny jest ograniczone fizycznie. Skaner wykrywa wejście osoby do strefy.
Zastosowanie mobilne
Skaner SafeZone może być stosowany na wózkach widłowych oraz pojazdach AGV do ochrony trasy przejazdu przez halę produkcyjną. W przypadku wykrycia osoby lub przeszkody skaner powoduje zmniejszenie prędkości i zatrzymanie pojazdu.

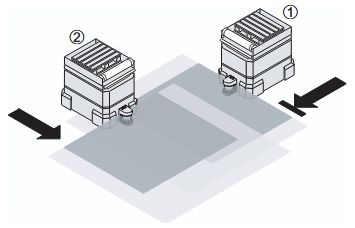

Ochrona przed kolizją
Gdy pojazd ② osiąga pole ostrzegawcze pojazdu ①, pojazd ① zmniejsza prędkość. W momencie, gdy pojazd ② wchodzi w ochronne pole bezpieczeństwa pojazdu ①, pojazd ① zatrzymuje się.
Specyfikacja
Parametry optyczne i funkcjonalne
| Zakres pola ochronnego | do 5 metrów (zależnie od wersji skanera) |
| Rozdzielczość detekcji | 30 mm, 40 mm, 50 mm, 70 mm, 150 mm |
| Kąt skanowania | 190° |
| Rozdzielczość kątowa | 0,5° |
| Czas reakcji | ≤ 120 ms |
Zasilanie i środowisko pracy
| Napięcie zasilania | 11…28,8 V DC |
| Pobór prądu bez obciążenia | 0,8 A |
| Pobór prądu z maks. obciążeniem | 2,3 A |
| Pobór mocy bez obciążenia | 19 W |
| Pobór mocy z maks. obciążeniem | 55 W |
| Zakres temperatury pracy | -10…+50 °C |
| Stopień ochrony obudowy | IP65 |
Bezpieczeństwo
| Wyjścia bezpieczeństwa (OSSD) | 2 PNP, 0,20 A |
| Wejścia/wyjścia uniwersalne | 2 (konfigurowalne) |
| Klasyfikacja bezpieczeństwa |
Type 3 - EN/IEC 61496 SIL 2 - IEC 61508 PLd - EN ISO 13849-1 Kat. 3 - EN ISO 13849-1 |
| Klasa bezpieczeństwa lasera | Klasa 1 - IEC 60825-1 |
