Producent: UNITRONICS
- możliwość podłączenia do 32 modułów I/O,
- komunikacja z PLC za pomocą PROFINET oraz Modbus RTU.
Kompatybilne moduły I/O znajdziesz na stronie: https://www.elmark.com.pl/sklep/modulowe-systemy-wejsc-wyjsc
W magazynie
Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem jeszcze tego samego dnia
Darmowa dostawa
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnychAkcesoria
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajModuł rozszerzeń zdalnych zaślepkaW magazynieGwarancja: 39,00 zł47,97 złZaloguj się, aby poznać swoją cenę Moduł rozszerzeń zdalnych zaślepkaDostępność:W magazynieCena netto:39,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajModuł rozszerzeń zdalnych złącze dystrybucji potencjału 10RTBW magazynieGwarancja: 96,00 zł118,08 złZaloguj się, aby poznać swoją cenę Moduł rozszerzeń zdalnych złącze dystrybucji potencjału 10RTBDostępność:W magazynieCena netto:96,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajModuł rozszerzeń zdalnych złącze zewnętrznego zasilania 10RTBNa zamówienie Gwarancja: 96,00 zł118,08 złZaloguj się, aby poznać swoją cenę Moduł rozszerzeń zdalnych złącze zewnętrznego zasilania 10RTBDostępność: Na zamówienieCena netto:96,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajModuł rozszerzeń zdalnych złącze 10I/OW magazynieGwarancja: 96,00 zł118,08 złZaloguj się, aby poznać swoją cenę Moduł rozszerzeń zdalnych złącze 10I/ODostępność:W magazynieCena netto:96,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajModuł rozszerzeń zdalnych złącze 18I/OW magazynieGwarancja: 116,00 zł142,68 złZaloguj się, aby poznać swoją cenę Moduł rozszerzeń zdalnych złącze 18I/ODostępność:W magazynieCena netto:116,00 zł
Opis

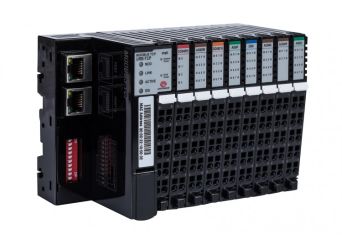

URB-PNT to zaawansowany adapter rozszerzeń zdalnych PROFINET, który pozwala na podłączenie do 32 modułów I/O do systemu nadrzędnego. Można go wykorzystać do:
- rozszerzenia ilości I/O w sterowniku Siemens,
- rozbudowania innego systemu sterowania w sieci PROFINET.
Zobacz kompatybilne moduły I/O
Zastosowanie wysp zdalnych i zdecentralizowanego systemu pozwala na:
- redukcję kosztów okablowania (zamiast ciągnąć pojedyncze przewody od PLC do każdego czujnika czy urządzenia, można zastosować wyspę, która zbierze wszystkie sygnały z dalszej odległości i prześle do PLC jednym przewodem Ethernet),
- skrócenie czasu instalacji (mniej przewodów to krótszy czas instalacji),
- łatwa diagnostyka i konserwacja (wyspy zdalne mają wbudowane funkcje diagnostyczne, takie jak monitorowanie stanu sygnałów, zasilania czy komunikacji, co usprawnia rozwiązywanie problemów),
- skalowalność i elastyczność (można łatwo dodawać kolejne moduły I/O, czy dołączyć kolejną wyspę zdalną, bez zmiany całego układu okablowania),
- redukcję złożoności,
- zwiększoną niezawodność (mniejsze zakłócenia elektromagnetyczne i większa odporność na uszkodzenia mechaniczne).
Specyfikacja
| Typ adaptera | Węzeł podrzędny (PROFINET) |
| Protokół | PROFINET, Modbus RTU |
| Maksymalna liczba modułów rozszerzeń | 32 sloty |
| Maksymalny rozmiar danych | Maks. 1440 bajtów wejściowych oraz 1440 bajtów wyjściowych |
| Maksymalna długość linii magistrali | Do 100m od huba/switcha Ethernet z użyciem skrętki CAT5 UTP/STP |
| Maksymalna liczba węzłów | Ograniczona specyfikacją PROFINET |
| Szybkość transmisji | 100Mbps, automatyczna negocjacja, pełny dupleks |
| Złącza interfejsu | 2 x gniazdo RJ-45 |
| Ustawienia adresu IP | Poprzez urządzenie główne |
| Port szeregowy | RS232 dla MODBUS/RTU |
| Konfiguracja portu szeregowego (RS232) | Węzeł: 1 (stały) Szybkość transmisji: 115200 (stała) Liczba bitów danych: 8 (stała) Bit parzystości: Brak (stały) Bit stopu: 1 (stały) |
| WSygnalizacja LED | 6 diod LED: 1 Zielona/Czerwona - Stan Modułu (MOD) 1 Zielona - Połączenie Fizyczne (NET) 1 Zielona/Czerwona - Błąd Sieciowy (ERROR) 1 Zielona/Czerwona - Stan Modułu Rozszerzeń (IOS) 1 Zielona - Stan Zasilania Systemu 1 Zielona - Stan Zasilania Polowego |
| Temperatura pracy | od -40°C do 60°C : Pełne obciążenie 1.5A dozwolone |
| Temperatura według UL | od -20°C do 60°C |
| Wilgotność względna | 5%-90% bez kondensacji |
| Montaż | Szyna DIN |
| Wstrząsy | Zgodnie z IEC 60068-2-27 |
| Odporność na wibracje | Zgodnie z IEC 60068-2-6, Klasa wibracji DNVGL-CG-0039: Klasa B, 4g |
| Emisja przemysłowa | Zgodnie z EN 61000-6-4/A11:2011 |
| Odporność przemysłowa | Zgodnie z EN 61000-6-2:2005 |
| Pozycja montażu | Pionowa i pozioma |
| Certyfikaty produktu | CE, UL |
| Zasilanie systemowe | Napięcie zasilania: 24VDC nominalne Zakres napięcia: 15-30VDC Ochrona: - Limit prądu wyjściowego (Min. 1.5A) - Ochrona przed odwróceniem polaryzacji |
| Zużycie energii | 70mA typowo przy 24VDC |
| Prąd dla modułów I/O | 1.5A przy 5VDC |
| Izolacja | Zasilanie systemowe do logiki wewnętrznej: Brak izolacji Zasilanie systemowe do sterownika I/O: Izolowane |
| Zasilanie polowe | Napięcie zasilania: 24VDC typowe (Maks. 30VDC) *Zakres zasilania polowego różni się w zależności od serii modułów I/O. Zapoznaj się ze specyfikacją modułów I/O |
| Maksymalny prąd obciążenia zasilania polowego | DC 10A maks. |
| Okablowanie I/O | Maks. średnica przewodu: 2.0mm (AWG 14) |
| Waga | 172g |
| Rozmiar modułu | 54mm x 99mm x 70mm |
