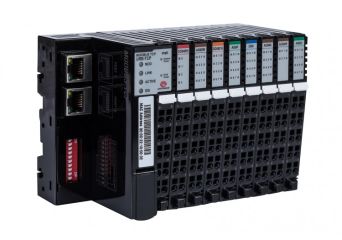

URB-TCP
Adapter wysp zdalnych I/O - Modbus TCP, Ethernet/IP
- możliwość podłączenia do 63 modułów I/O,
- zdalna konfiguracja z wykorzystaniem oprogramowania UniLogic, VisiLogic,
- komunikacja z PLC za pomocą Modbus TCP oraz Ethernet/IP.
Kompatybilne moduły I/O znajdziesz na stronie: https://www.elmark.com.pl/sklep/modulowe-systemy-wejsc-wyjsc
Cena od 1 239,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
W magazynie
Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem jeszcze tego samego dnia
Darmowa dostawa
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnychModele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajURB-TCPAdapter rozszerzeń zdalnychW magazynieGwarancja: 1 239,00 zł1 523,97 złZaloguj się, aby poznać swoją cenę URB-TCPAdapter rozszerzeń zdalnychDostępność:W magazynieCena netto:1 239,00 zł
Akcesoria
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajModuł rozszerzeń zdalnych zaślepkaW magazynieGwarancja: 39,00 zł47,97 złZaloguj się, aby poznać swoją cenę Moduł rozszerzeń zdalnych zaślepkaDostępność:W magazynieCena netto:39,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajModuł rozszerzeń zdalnych złącze dystrybucji potencjału 10RTBW magazynieGwarancja: 96,00 zł118,08 złZaloguj się, aby poznać swoją cenę Moduł rozszerzeń zdalnych złącze dystrybucji potencjału 10RTBDostępność:W magazynieCena netto:96,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajModuł rozszerzeń zdalnych złącze zewnętrznego zasilania 10RTBNa zamówienie Gwarancja: 96,00 zł118,08 złZaloguj się, aby poznać swoją cenę Moduł rozszerzeń zdalnych złącze zewnętrznego zasilania 10RTBDostępność: Na zamówienieCena netto:96,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajModuł rozszerzeń zdalnych złącze 10I/OW magazynieGwarancja: 96,00 zł118,08 złZaloguj się, aby poznać swoją cenę Moduł rozszerzeń zdalnych złącze 10I/ODostępność:W magazynieCena netto:96,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajModuł rozszerzeń zdalnych złącze 18I/OW magazynieGwarancja: 116,00 zł142,68 złZaloguj się, aby poznać swoją cenę Moduł rozszerzeń zdalnych złącze 18I/ODostępność:W magazynieCena netto:116,00 zł
Opis
URB-TCP to adapter rozszerzeń zdalnych Modbus TCP oraz Ethernet/IP, który pozwala na podłączenie do 63 modułów I/O do systemu nadrzędnego. Można go wykorzystać do:
- rozszerzenia ilości I/O w sterowniku Vision/Unistream,
- rozszerzenia ilości I/O w każdym innym sterowniku posiadającym komunikację Modbus TCP lub Ethernet/IP (np. Allen-Bradley, Omron).
Obsługiwane protokoły:
- Modbus TCP,
- Modbus UDP,
- Ethernet/IP,
- TCP/UDP,
- HTTP (Web Server).
Zastosowanie wysp zdalnych i zdecentralizowanego systemu pozwala na:
- redukcję kosztów okablowania (zamiast ciągnąć pojedyncze przewody od PLC do każdego czujnika czy urządzenia, można zastosować wyspę, która zbierze wszystkie sygnały z dalszej odległości i prześle do PLC jednym przewodem Ethernet),
- skrócenie czasu instalacji (mniej przewodów to krótszy czas instalacji),
- łatwą diagnostykę i konserwację (wyspy zdalne mają wbudowane funkcje diagnostyczne, takie jak monitorowanie stanu sygnałów, zasilania czy komunikacji, co usprawnia rozwiązywanie problemów),
- skalowalność i elastyczność (można łatwo dodawać kolejne moduły I/O, czy dołączyć kolejną wyspę zdalną, bez zmiany całego układu okablowania),
- redukcję złożoności,
- zwiększoną niezawodność (mniejsze zakłócenia elektromagnetyczne i większa odporność na uszkodzenia mechaniczne).
Sprawdź, jak połączyć wyspę I/O (URB-TCP/URB-TCP2) ze sterownikiem Unistream:
Sprawdź, jak połączyć wyspę I/O (URB-TCP/URB-TCP2) do działania z każdym systemem po Modbus TCP:
Specyfikacja
| Maksymalna liczba modułów I/O | Do 63 |
| Maksymalny rozmiar danych wejściowych / wyjściowych | 192 bajtów danych wejściowych i 192 bajtów danych wyjściowych |
| Rozmiar danych dla wejść/wyjść | Każdy punkt wejścia/wyjścia cyfrowego przetwarza dane jako 1 bit (minimum 1 bajt na moduł, jeśli rozmiar danych modułu jest mniejszy niż 8 punktów); każde wejście/wyjście analogowe przetwarza dane jako 2 bajty (moduł z 8 wejściami/wyjściami to 16 bajtów danych). |
| Maksymalna długość linii magistrali | Do 100m od huba/switcha Ethernet z użyciem skrętki CAT5 UTP/STP |
| Maksymalna liczba węzłów | Ograniczona specyfikacją Ethernet |
| Szybkość transmisji | 10/100Mbps, automatyczna negocjacja, pełny dupleks |
| Złącza interfejsu | 2 porty, gniazdo RJ-45 |
| Ustawienia adresu IP | Przełącznik DIP lub DHCP/BOOTP |
| Zakres adresów IP | xxx.xxx.xxx.1 ~ 253 (obszar użytkownika) xxx.xxx.xxx.254 ~ 255 (zarezerwowane dla funkcji IAP) |
| Sygnalizacja LED | 6 diod LED 1 Zielona/Czerwona - Stan Modułu (MOD) 1 Zielona - Połączenie Fizyczne (LINK) 1 Zielona - Wymiana Danych/Ruch Sieciowy (ACTIVE) 1 Zielona/Czerwona - Stan Modułu Rozszerzeń (IOS) 1 Zielona - Stan Zasilania Systemu 1 Zielona - Stan Zasilania Polowego |
| Zasilanie systemowe | Napięcie zasilania: 24VDC nominalne Zakres napięcia: 15~32VDC Ochrona: - Limit prądu wyjściowego (Min. 1.5A) - Ochrona przed odwróceniem polaryzacji |
| Zużycie energii | 70mA typowo przy 24VDC |
| Prąd dla modułów I/O | 1.5A przy 5VDC |
| Izolacja | Zasilanie systemowe do logiki wewnętrznej: Brak izolacji Zasilanie systemowe do sterownika I/O: Izolowane |
| Zasilanie polowe | Napięcie zasilania: 24VDC typowe (Maks. 32VDC) Zakres zasilania polowego różni się w zależności od serii modułów URI. Zapoznaj się ze specyfikacją modułu URI |
| Maksymalny prąd obciążenia zasilania polowego | DC 10A maks. |
| Waga | 162g |
| Rozmiar modułu | 54mm x 99mm x 70mm |
