Kompaktowa bramka OPC Takebishi – prosty start do świata IoT i chmury
Współczesne zakłady przemysłowe korzystają z dziesiątek różnych urządzeń, od sterowników PLC, przez roboty i czujniki, po systemy automatyki budynkowej i energetycznej. Każde z nich komunikuje się w swoim własnym języku – Modbus, EtherNet/IP, BACnet, IEC 61850 i wielu innych. Tak ogromna różnorodność protokołów powoduje, że integracja wszystkich elementów w jeden spójny system staje się wyzwaniem.
Rozwiązaniem tego problemu są serwery OPC, czyli uniwersalni tłumacze w świecie automatyki. Umożliwiają one wymianę danych między różnymi urządzeniami a systemami nadrzędnymi, takimi jak SCADA, MES czy aplikacje chmurowe, niezależnie od producenta sprzętu i używanego protokołu. Dzięki nim inżynierowie mogą skupić się na analizie danych i optymalizacji procesów, zamiast tracić czas na rozwiązywanie problemów komunikacyjnych.
Właśnie w tym celu stosujemy nasze kompaktowe rozwiązania – niewielkie, ale w pełni funkcjonalne serwery OPC bazujące na DeviceXPlorer od Takebishi, które upraszczają integrację w zakładach przemysłowych i pozwalają szybciej osiągnąć gotowość do pracy w standardach Przemysłu 4.0.
Wybrane protokoły wspierane przez DeviceXPlorer
| Kategoria | Protokół / Typ | Opis |
|---|---|---|
| OPC (klienckie) | OPC DA | Standardowy protokół wymiany danych procesowych z aplikacjami SCADA/HMI. |
| OPC AE | Umożliwia przesyłanie zdarzeń, alarmów i ich statusów do systemów nadrzędnych. | |
| OPC UA | Nowoczesny, bezpieczny i platformowo-niezależny protokół komunikacji przemysłowej. | |
| Przemysłowe / PLC / roboty | MODBUS RTU/TCP | Popularny protokół PLC w wersji szeregowej i sieciowej Ethernet/TCP. |
| EtherNet/IP | Standard komunikacji w sieciach przemysłowych (Rockwell/Allen-Bradley). | |
| BACnet | Protokół automatyki budynkowej do HVAC i BMS. | |
| IEC 61850 MMS | Komunikacja dla systemów elektroenergetycznych i stacji wysokiego napięcia. | |
| IEC 60870-5-104 | Standard telemetrii dla SCADA w energetyce. | |
| DNP3 | Protokół wymiany danych dla automatyki przemysłowej i sieci energetycznych. | |
| MTConnect | Standard komunikacji dla maszyn CNC i obrabiarek. | |
| Sterowniki i roboty producentów | Gotowe sterowniki dla PLC/robotów: Mitsubishi, Siemens, Omron, FANUC, Yaskawa itd. | |
| Integracja aplikacyjna | DDE / FastDDE / NetDDE | Protokół Windows do wymiany danych między aplikacjami. |
| SuiteLink | Protokół TCP/IP firmy Wonderware z obsługą jakości i timestampów danych. | |
| Shared Memory Driver | Udostępnia dane poprzez pamięć współdzieloną dla aplikacji lokalnych. | |
| DxpLink | Autorski protokół HTTP do komunikacji między serwerami DeviceXPlorer. | |
| Chmura / IoT (Professional) | MQTT Pub/Sub | Lekki protokół komunikacji IoT do wymiany danych w architekturze publish/subscribe. |
| HTTP Client | Pozwala wysyłać dane bezpośrednio do chmury lub API REST. | |
| Protokoły użytkownika | User Protocols | Możliwość definiowania własnych prostych protokołów w GUI bez programowania. |

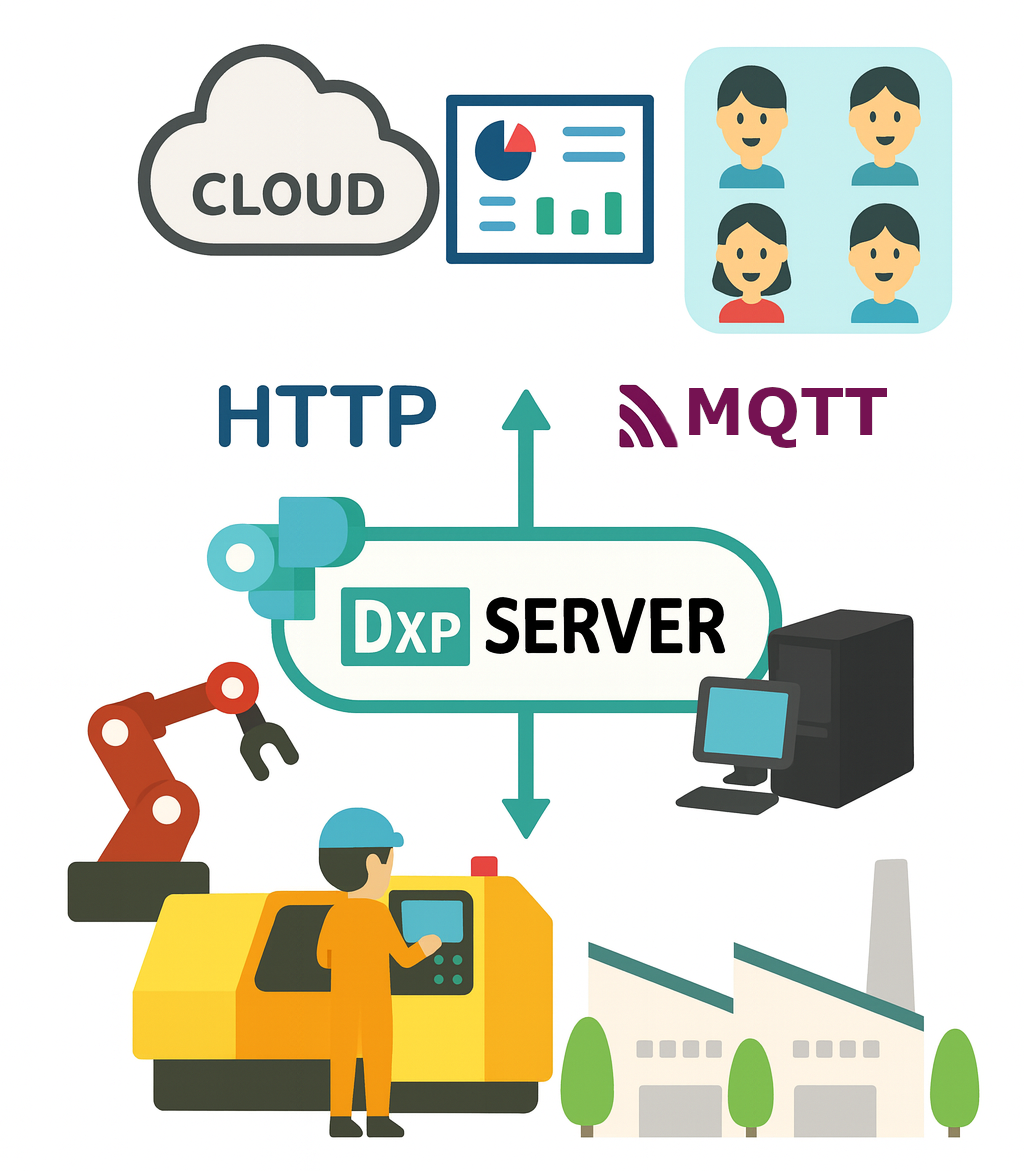

Jak działa bramka OPC z DeviceXPlorer?

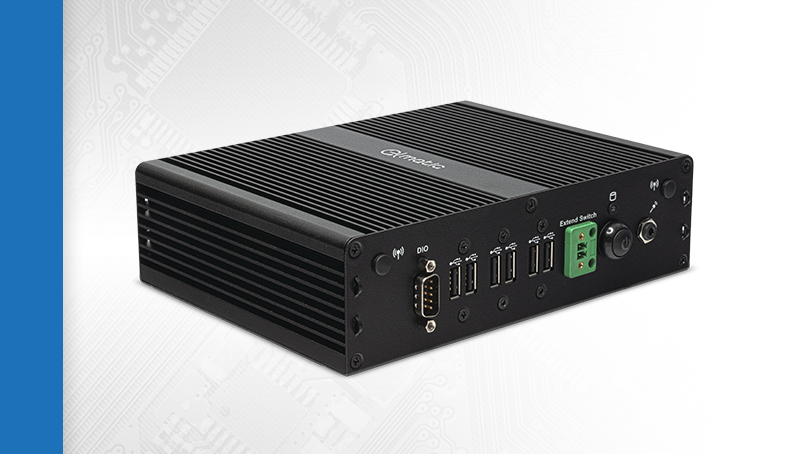

Oferowany sprzęt to mała, przemysłowa bramka typu plug-and-play z preinstalowanym serwerem OPC Takebishi DeviceXPlorer, umożliwiającym jednoczesną obsługę protokołów OPC przy wsparciu komunikacji przez m.in. MQTT, MODBUS i HTTP. W efekcie urządzenie pozwala zebrać dane z urządzeń takich jak sterowniki PLC, CNC, roboty, sensory, a następnie przekazać je do systemów chmurowych, MES, SCADA czy IoT. Bramka działa w wersji z Windows (np. IoT Enterprise) lub w lekkiej dystrybucji Linux, co daje elastyczność integracji.
Korzyści i przewagi oferty Elmatic
Kompaktowa bramka z DeviceXPlorer oferuje korzyści zarówno dla nowych instalacji, jak i modernizacji istniejących systemów. Wsparcie dla komunikacji z ponad 400 typami urządzeń od ponad 100 dostawców pozwala na szybkie uruchomienie systemu w różnorodnym środowisku sprzętowym.
Wersja oferowana w zestawie przez Elmark Automatyka umożliwia także konfigurację redundancji, dzięki czemu system może działać w trybie główny–zapasowy, minimalizując ryzyko przestojów. Dodatkowo bramka zintegrowana z systemem ICONICS wspiera wbudowaną obsługę alarmów i skryptów, co pozwala na automatyczne reagowanie na zdarzenia procesowe bez konieczności stosowania dodatkowych narzędzi.
Użytkownik otrzymuje kompletne rozwiązanie, które tłumaczy i integruje dane przemysłowe niezależnie od wykorzystywanych protokołów w maszynach i instalacjach na obiekcie.
Specyfikacja i funkcje techniczne DeviceXPlorer
DeviceXPlorer wspiera systemy Windows 10 IoT Enterprise, Windows 11 IoT oraz Windows Server 2016–2025. Do działania wymaga jedynie 1 GB pamięci RAM i 1 GB wolnego miejsca na dysku, co pozwala na instalację nawet na kompaktowych komputerach przemysłowych. Oprogramowanie umożliwia obsługę do 255 klientów jednocześnie i oferuje nielimitowaną liczbę tagów.
Serwer OPC Takebishi zapewnia także pełne wsparcie dla OPC UA z mechanizmami bezpieczeństwa opartymi na certyfikatach X509 i szyfrowaniu AES256. Obsługuje subskrypcje i elementy monitorowane z częstotliwością próbkowania nawet 10 ms, co pozwala na budowę systemów o bardzo niskich opóźnieniach. Dodatkowo natywna obsługa MQTT, HTTP i Modbus/TCP umożliwia integrację zarówno z systemami lokalnymi, jak i rozwiązaniami IoT i chmurowymi.
| Parametr | Wartość |
|---|---|
| Maks. połączeń | do 255 klientów |
| Ilość tagów | nieograniczona |
| Protokoły serwera | OPC UA/AE/DA, SuiteLink, Modbus/TCP, HTTP, MQTT |
| Symulacja | dostępna |
Wspierane urządzenia
Bramki Elmatic z DeviceXPlorer idealnie sprawdzają się jako lokalna brama komunikacyjna do integracji urządzeń przemysłowych z systemami chmurowymi. Mogą działać jako węzeł edge-gateway, przesyłając dane przez MQTT do platform takich jak AWS, Azure, Google Cloud lub lokalnych serwerów MES. Urządzenie umożliwia monitorowanie procesów, raportowanie, alarmowanie i sterowanie bez konieczności inwestowania w pełnowymiarowe SCADA.
Przykłady wspieranych urządzeń i producentów:
| Producent | Typ | Seria | Protokół | Interfejs |
|---|---|---|---|---|
| Advantech | Ethernet Switches | EKI-7700 Series | Modbus/TCP | Ethernet |
| Advantech | Ethernet I/O Modules | ADAM-6000 Series | Modbus/TCP | Ethernet |
| Mitsubishi | MELSEC | iQ-R Series | Q4E | Ethernet |
| Rockwell | ControlLogix Series | - | EtherNet/IP | Ethernet |
| Siemens | SIMATIC | S7-1500 | S7 Communication | Ethernet |
| MOXA | Switching hub Modbus Ethernet | EDS-828/728 | Modbus/TCP | Ethernet |
FAQ – najczęściej zadawane pytania
1. Jaka jest różnica między wersją Windows a Linux tych bramek?
Obie wersje oferują identyczną funkcjonalność serwera OPC i komunikację MQTT/HTTP. Wersja Windows może być preferowana tam, gdzie wymagana jest integracja z systemami Windows IoT, natomiast Linux zapewnia niższe koszty licencji i większą elastyczność w środowiskach otwartych.
2. Czy bramka obsługuje alarmy i skrypty?
Tak, DeviceXPlorer zawiera wbudowany interpreter Lua umożliwiający definiowanie alarmów czteropoziomowych, reguł rate-of-change oraz logiki reakcji na zdarzenia przemysłowe.
3. Czy można przesyłać dane do chmury bez SCADA?
Owszem. Dzięki obsłudze protokołów MQTT i HTTP, bramka może działać jako samodzielny węzeł IoT przesyłający dane do platform chmurowych bez konieczności stosowania SCADA.
4. Ile urządzeń może obsłużyć ta bramka?
Model pozwala na maksymalnie 255 połączeń jednoczesnych i praktycznie nieograniczoną liczbę tagów, co w połączeniu z kompresją danych i wieloportową komunikacją umożliwia wysoką skalowalność.
5. Czy mogę zaimportować konfigurację DeviceXPlorer z innego serwera OPC?
Tak, DeviceXPlorer oferuje import konfiguracji z plików CSV, w tym migrację z serwerów takich jak KEPServerEX, co znacznie przyspiesza modernizacje infrastruktury OPC.
6. Czy można zastosować redundancję na tej bramce?
Tak, możliwe są ustawienia redundantne – bramka podstawowa i zapasowa – co zwiększa niezawodność krytycznych instalacji. Wymaga to dwóch licencji DeviceXPlorer w obu urządzeniach.
Podsumowanie
Jeżeli zależy Ci na niezawodnej komunikacji przemysłowej, prostej integracji danych i gotowości do wdrożeń w duchu Industry 4.0, nasze bramki OPC z DeviceXPlorer są idealnym wyborem.
Zapraszamy do kontaktu z Elmatic i skorzystania z naszej oferty – wybierz swoją bramkę OPC Takebishi i rozpocznij transformację cyfrową swojego zakładu już dziś.
