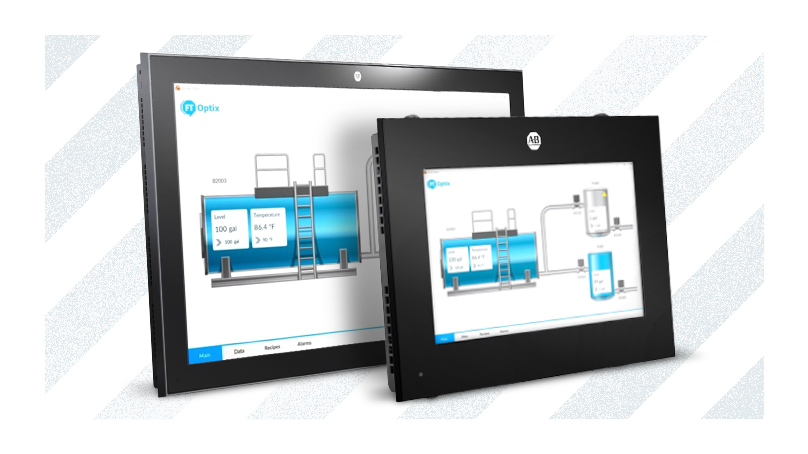

Zaawansowane HMI – dlaczego warto się tym zainteresować?
HMI to już nie tylko proste ekrany – dziś to zaawansowane narzędzia wspierające Przemysł 4.0. W tym artykule poznasz platformę FactoryTalk Optix, jej kluczowe funkcje i dostępne rozwiązania. Dowiesz się, jak ułatwia projektowanie estetycznych aplikacji, komunikację ze sterownikami różnych producentów oraz jak realizuje bezpieczny zdalny dostęp.
Jeśli chcesz zrozumieć, jak nowoczesne HMI może zwiększyć efektywność i bezpieczeństwo procesów, jesteś we właściwym miejscu.
Obsługa sterowników wiodących producentów
Dzięki wbudowanym sterownikom i konektorom FT Optix umożliwia natychmiastową komunikację z różnymi sterownikami PLC – praktycznie bez dodatkowych ustawień. Wspierane sterowniki:
- modele z Modbus,
- Mitsubishi (FX3U, MELSEC Q),
- Siemens (S7TCP, S7 TIA PROFINET),
- Omron (EtherNet/IP, FINS),
- CODESYS,
- TwinCAT,
- RA EtherNet/IP,
- Serial port,
- Micro Controller.
Dzięki temu integracja z różnymi systemami automatyki jest szybka i nie ogranicza się tylko do sterowników Rockwell Automation.
Komunikacja z systemami nadrzędnymi
OPC UA – integracja z SCADA i MES
FactoryTalk Optix obsługuje OPC UA zarówno jako serwer, jak i klient, co umożliwia dwukierunkową wymianę danych z systemami SCADA, MES i sterownikami różnych producentów. Zapewnia interoperacyjność, bezpieczeństwo (certyfikaty, szyfrowanie) i prostą konfigurację w środowiskach przemysłowych.
MQTT – komunikacja Edge-to-Cloud
Platforma wspiera protokół MQTT w modelu publish/subscribe, co pozwala na przesyłanie danych z urządzeń do brokerów lokalnych lub chmurowych. Dzięki temu możliwa jest integracja z aplikacjami IoT, analityką w chmurze i systemami nadrzędnymi.
Dodatkowo: Optix oferuje rozszerzenia poprzez C# scripting (NetLogic), umożliwiając tworzenie własnych konektorów i logiki integracyjnej.
Najważniejsze funkcje FactoryTalk Optix

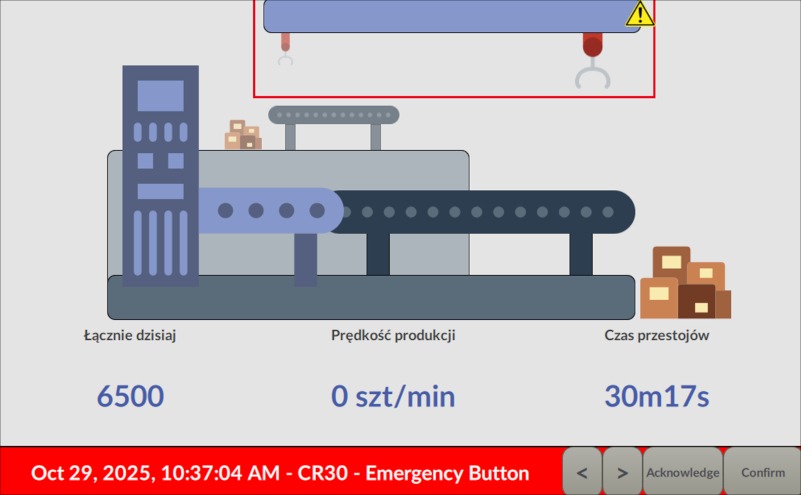

Pełna konfiguracja alarmów, grupowanie według zagrożenia, wizualizacja w formie list, wykresów i statystyk. Analiza historii wspiera diagnostykę i zapobieganie awariom.

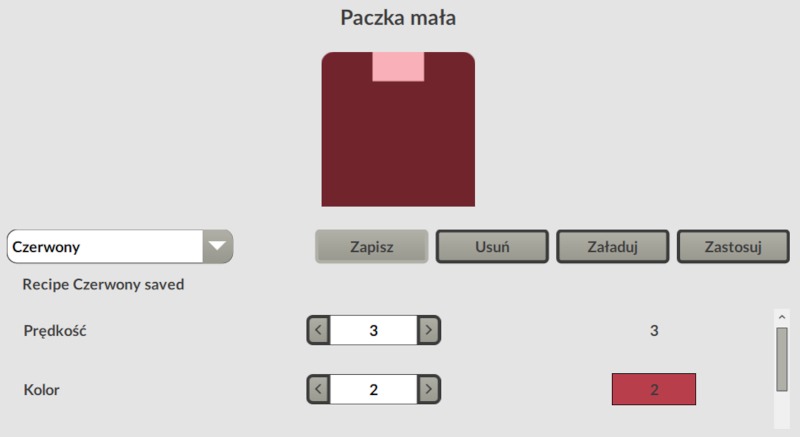

Zarządzanie parametrami produkcji jest proste i szybkie. Możesz zapisywać, edytować i ładować receptury w kilku kliknięciach, co skraca czas przezbrojenia linii.

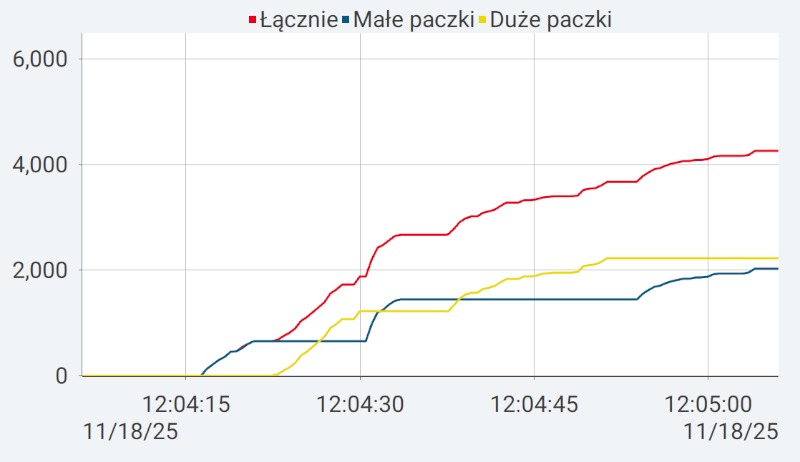

Analiza danych w czasie rzeczywistym dzięki trendom ułatwia kontrolę jakości i optymalizację procesów.

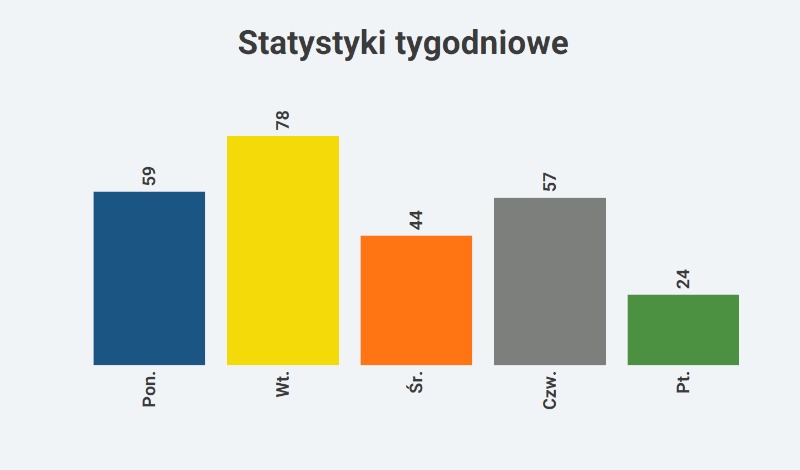

Histogramy i wykresy kołowe pozwalają na wizualizację danych w sposób intuicyjny i czytelny dla operatora.

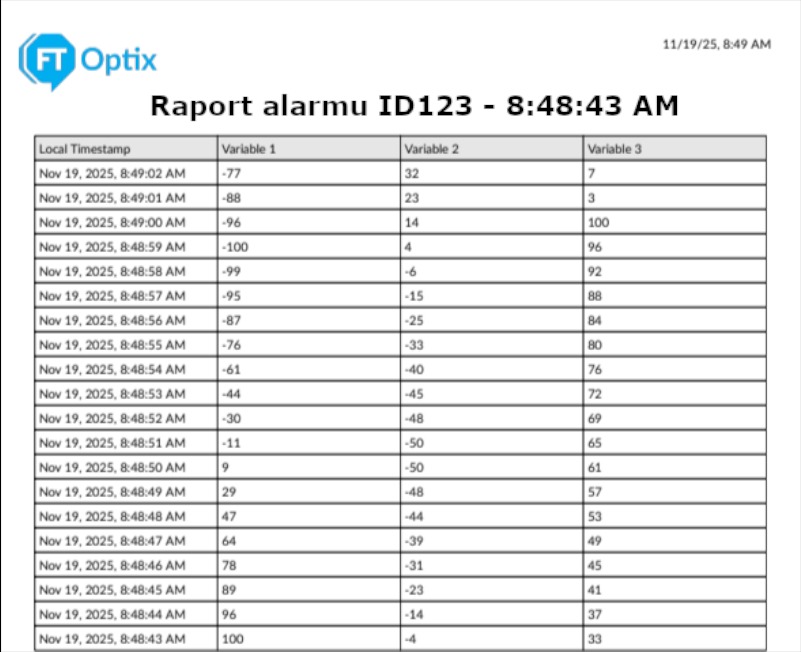

System pozwala szybko tworzyć raporty z danych produkcyjnych w formatach PDF lub CSV. Ułatwia archiwizację i analizę wydajności, a gotowe raporty możesz wysłać bezpośrednio do np. kierownika zmiany.
Pobierz je bezpłatnie (wymagane jest wcześniejsze utworzenie konta Rockwell Automation).
Pobierz FactoryTalk Optix Studio

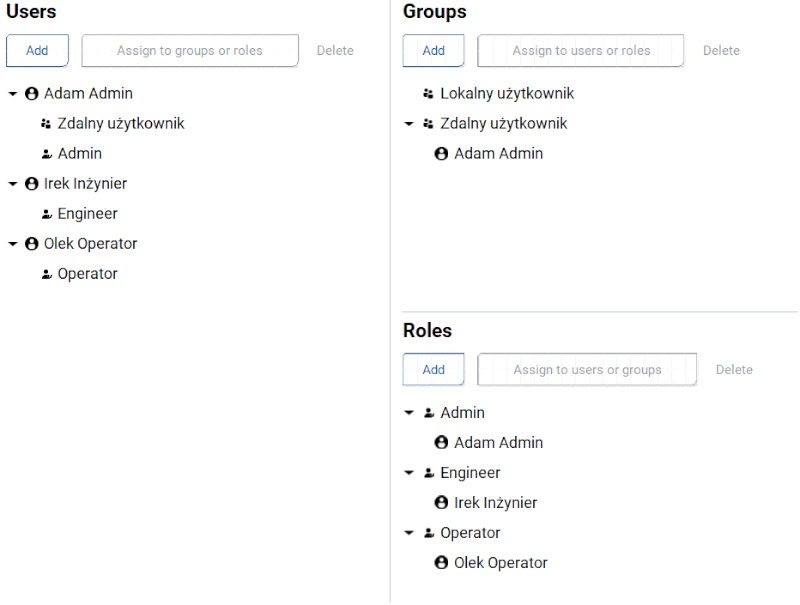

Kontrola dostępu
Zarządzanie dostępem jest kluczowe dla bezpieczeństwa aplikacji i samego procesu. Systemy pozwalają tworzyć użytkowników, łączyć ich w grupy i przypisywać role, które definiują uprawnienia. Dzięki temu konfiguracja jest szybka i bezpieczna.
Jak to działa? Dodajesz użytkownika, przypisujesz go do grupy i nadajesz rolę z odpowiednim zakresem uprawnień.
Efekt? Operator widzi tylko to, co potrzebne do obsługi, inżynier ma dostęp do konfiguracji, a administrator kontroluje całość. Wszystko w jednym miejscu, przejrzyście i bez chaosu.
Obsługa baz danych
FactoryTalk Optix obsługuje różne typy baz danych, zapewniając elastyczną integrację i pełną kontrolę nad historią procesu. Panele OptixPanel umożliwiają utworzenie lokalnej bazy danych – SQLite lub InfluxDB – bezpośrednio w pamięci urządzenia. Dzięki temu nie są wymagane dodatkowe licencje, a analiza danych odbywa się natychmiast na poziomie edge, bez opóźnień.
Jeśli natomiast jest potrzeba eksportu danych do zewnętrznej bazy, to FT Optix wspiera także zewnętrzne bazy danych takie jak Microsoft SQL Server czy MySQL oraz InfluxDB.

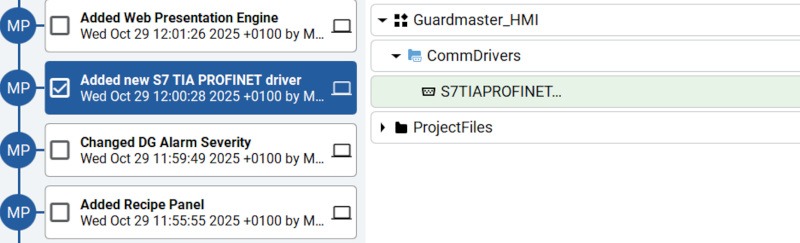

Kontrola wersji
Koniec lokalnych kopii zapasowych i ręcznego przenoszenia plików. Kontrola wersji w FT Optix obejmuje:
- historię zmian – widzisz, kto, kiedy i co zmienił,
- współpracę zespołową – kilka osób może pracować nad tym samym projektem,
- cofanie zmian – jedno kliknięcie i wracasz do stabilnej wersji,
- pracę lokalnie i w chmurze – w zależności od potrzeby.
Wyobraź sobie, że dodajesz nową funkcję, a coś przestaje działać. Bez kontroli wersji to problem. Z kontrolą wersji masz spokój i porządek.
Biblioteki i zasoby

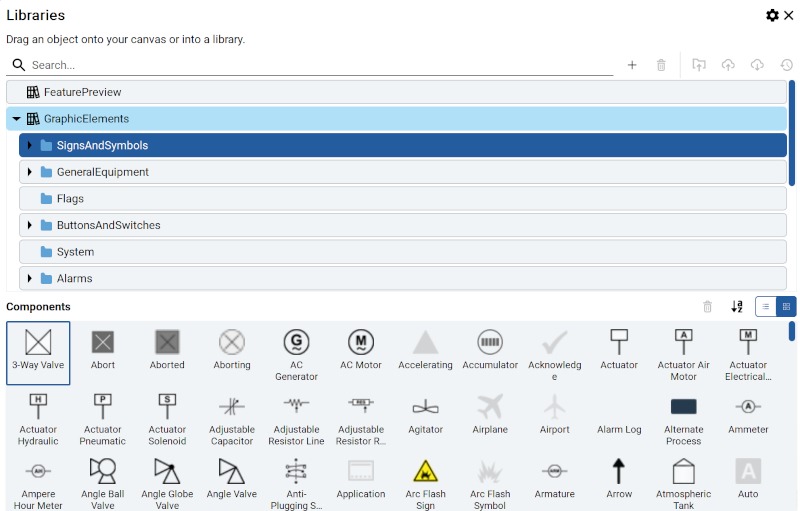

Gotowe symbole, ikony, funkcje i komponenty przyspieszają projektowanie.

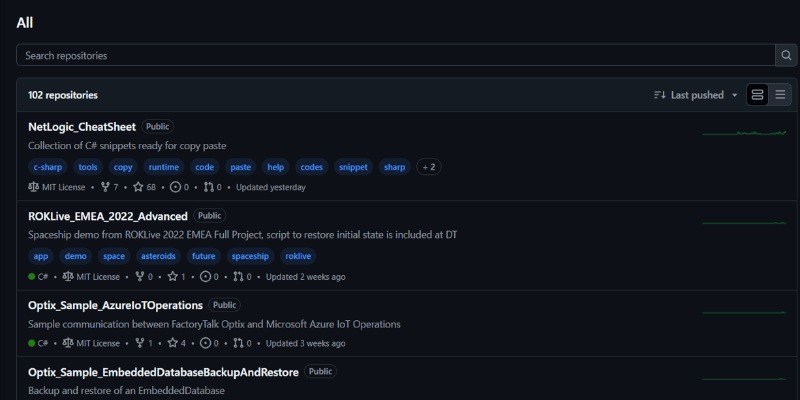

Zbiór gotowych aplikacji, przykładowych zastosowań funkcji oraz tutoriali. Idealne do szybkiego startu i nauki najlepszych praktyk. Zobacz repozytorium na GitHub
Przewodniki krok po kroku pokazują, jak korzystać z funkcjonalności.

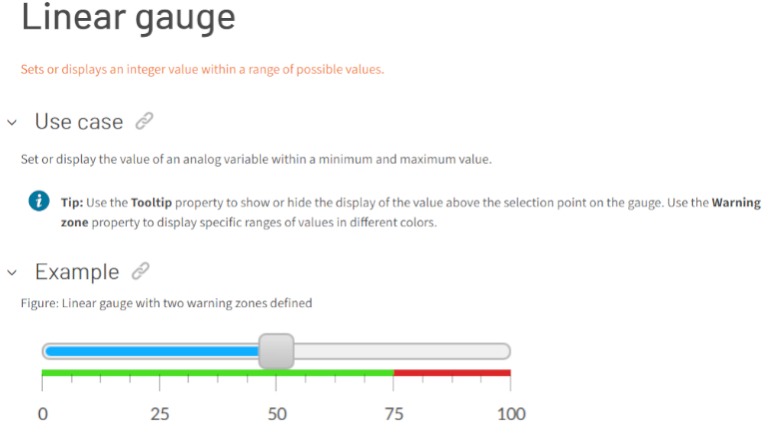

Dokumentacja każdej funkcji, jej parametrów i sposobu użycia. Niezbędne źródło wiedzy dla programistów i integratorów.
Dostępne rozwiązania

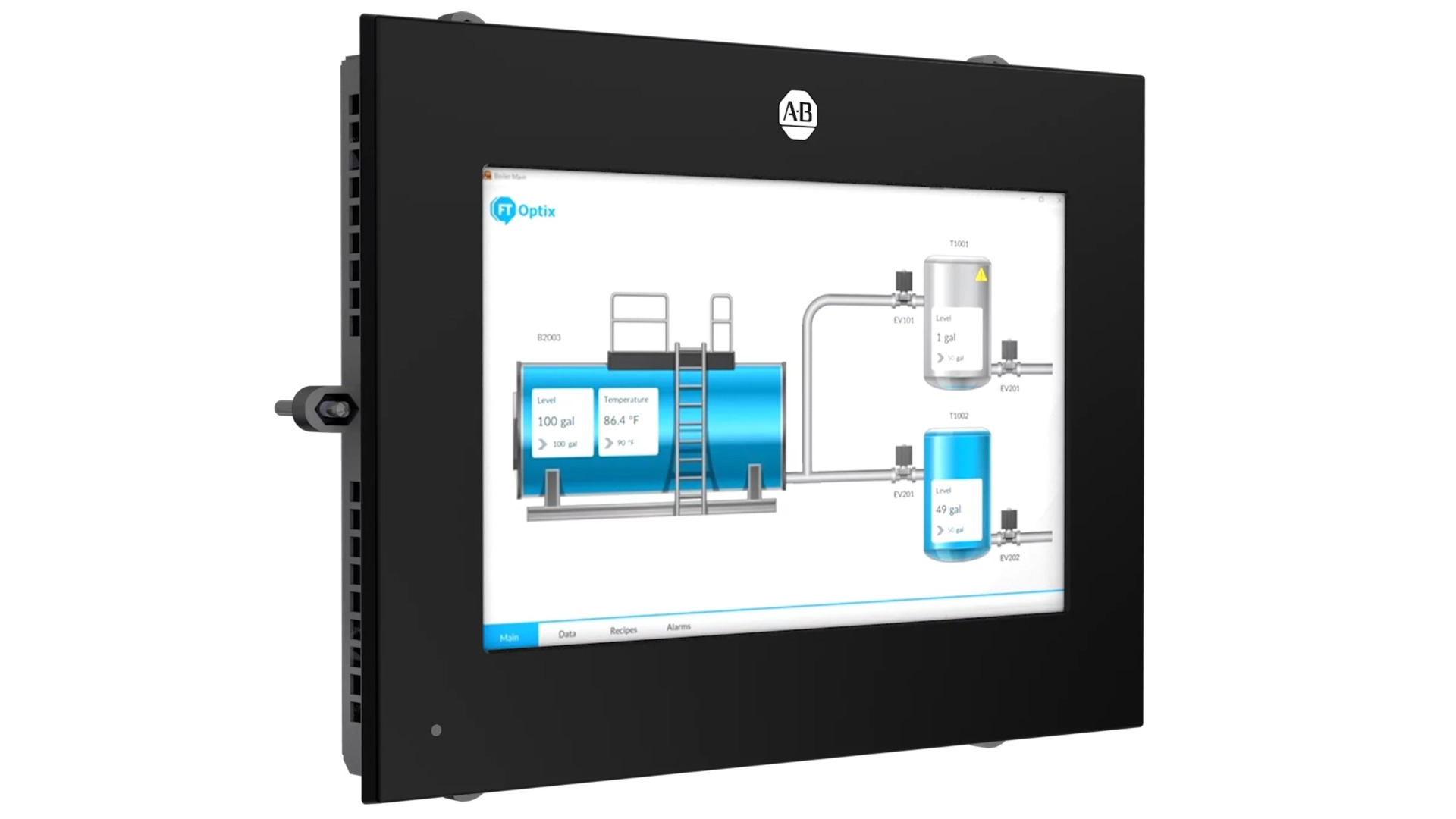

OptixPanel Compact
Kompaktowe panele HMI. Sprawdzają się w aplikacjach przemysłowych – m.in. na liniach produkcyjnych w branży spożywczej, w maszynach pakujących czy systemach automatyki budynkowej. Zobacz modele Compact

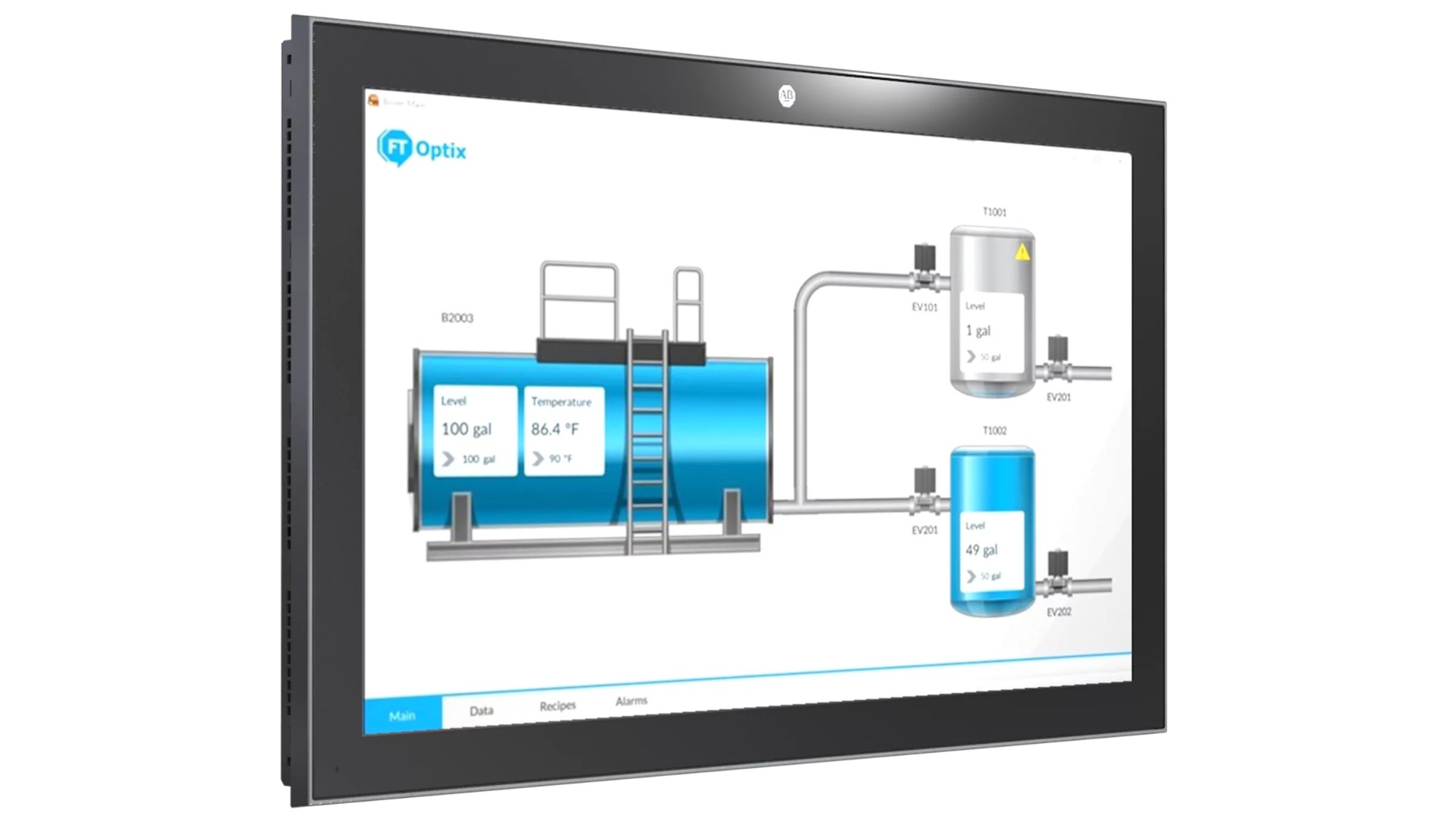

OptixPanel Standard
Zaawansowane panele HMI z większą mocą obliczeniową, rozbudowaną pamięcią i dodatkowymi portami (2× Ethernet, 2× USB 3.0) oraz RS232/422/485. Sprawdzają się w aplikacjach wymagających wysokiej wydajności, np. w liniach produkcyjnych, systemach pakujących czy środowiskach higienicznych. Zobacz modele Standard

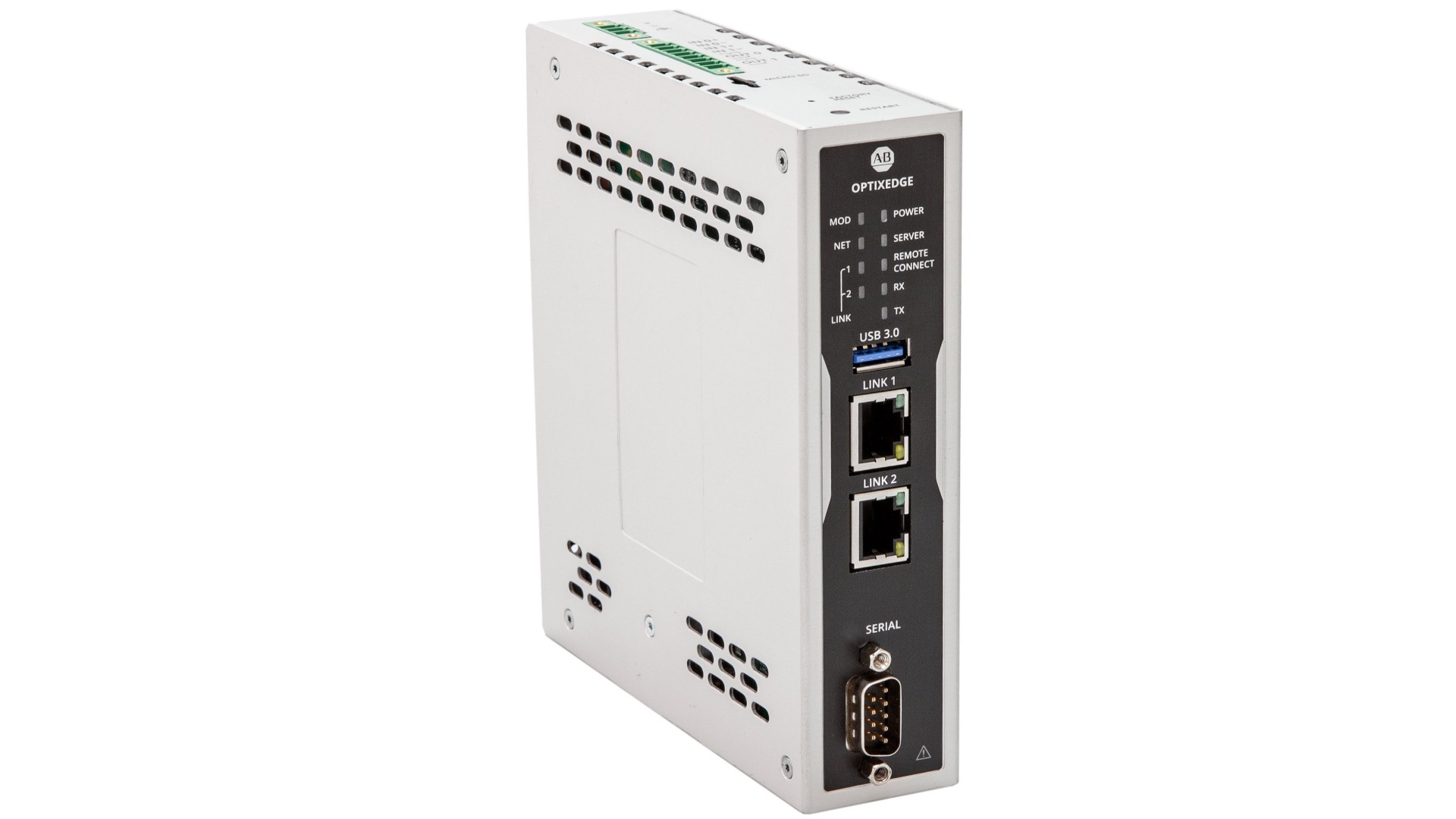

OptixEdge
Zaawansowana brama brzegowa IoT na szynę DIN, która bez ingerencji w infrastrukturę zbiera i przetwarza dane lokalnie oraz wysyła je do chmury przez MQTT. Zobacz modele OptixEdge
FT Optix Runtime - Oprogramowanie, które możesz zainstalować bezpośrednio na istniejącej stacji inżynierskiej. Nie wymaga panelu HMI ani urządzeń edge – działa w pełni samodzielnie. Umożliwia uruchamianie wizualizacji i obsługę projektu w tym samym środowisku. Licencje dostępne są w formie cyklicznej lub wieczystej, co daje elastyczność dopasowania do potrzeb aplikacj. Zobacz przewodnik po licencjach
Webowe aplikacje

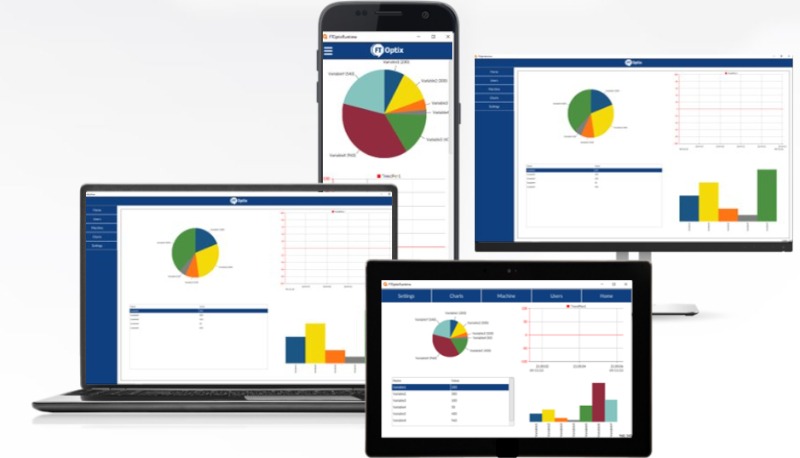

FactoryTalk Optix umożliwia tworzenie i uruchamianie aplikacji HMI bez instalacji dodatkowego oprogramowania – wystarczy przeglądarka. Dzięki temu użytkownik będzie miał dostęp z różnych lokalizacji, a grafika wektorowa dostosuje okna aplikacji do wybranego ekranu.

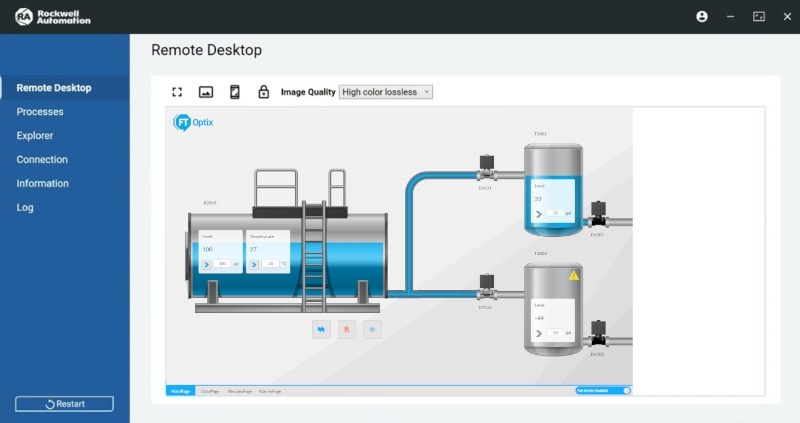

Zdalny dostęp
Dzięki FactoryTalk Remote Access możliwe jest bezpieczne połączenie z urządzeniami w terenie, wykonywanie diagnostyki i edycji projektu bez fizycznej obecności na obiekcie. Funkcja wykorzystuje szyfrowane połączenia VPN, co zapewnia ochronę danych i stabilność komunikacji. Jeśli natomiast wykorzystujemy w architekturze urządzenie OptixPanel lub OptixEdge to działa ono jak bramka edge'owa, pozwalając na komunikację ze sterownikiem PLC. W praktyce oznacza to szybsze reakcje na awarie i niższe koszty serwisu.
