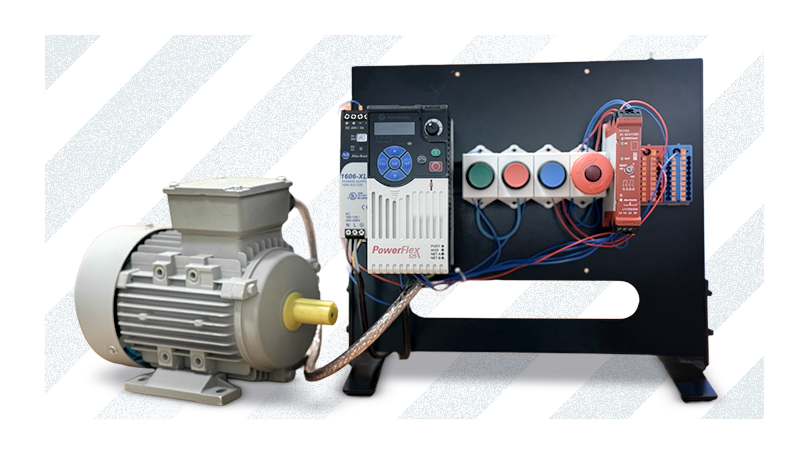

GSR SI i PowerFlex 525 – podłączenie przekaźnika bezpieczeństwa i diagnostyka STO
Seria Guardmaster Safety Relay (GSR) to fundament niezawodnych systemów bezpieczeństwa maszynowego. Model GSR SI, wyposażony w jedno wejście dwukanałowe i dwa wyjścia bezpieczne, stanowi optymalne rozwiązanie dla układów wymagających precyzyjnej diagnostyki przy zachowaniu prostej budowy.
W artykule znajdziesz:
- Instrukcję podłączenia przekaźnika do funkcji STO w napędzie PowerFlex 525.
- Analizę techniczną 13 zacisków urządzenia i ich funkcji.
- Metodykę prostej diagnostyki stanów pracy.
- Katalog usterek wykrywanych przez układ (zwarcia, błędy pętli).
Zaciski GSR SI – opis 13 terminali i ich funkcji
Przekaźnik GSR SI jest wyposażony w 13 zacisków. Prawidłowa identyfikacja ich funkcji jest kluczowa dla diagnostyki i zachowania kategorii bezpieczeństwa zgodnie z ISO 13849-1.
Tabela mapowania terminali
| Zacisk | Funkcja | Przeznaczenie |
|---|---|---|
| A1 / A2 | Zasilanie | Napięcie 24V DC (A1: +, A2: -) |
| S11 / S21 | Wyjścia testowe | Generują sygnały impulsowe do wykrywania zwarć międzykanałowych oraz zwarć do potencjałów |
| S12 / S22 | Wejścia bezpieczne | Wejście dwukanałowe dla urządzeń mechanicznych (np. E-stop) i elektronicznych (np. kurtyna) |
| S34 | Wejście RESET | Aktywacja układu w trybie ręcznym (przycisk NO) |
| Y34 | Wyjście pomocnicze | Wyjście PNP do przekazania statusu np. do PLC |
| L11 | Wyjście SWS | Jednoprzewodowe wyjście bezpieczeństwa do tworzenia układów kaskadowych |
| 13-14 / 23-24 | Wyjścia bezpieczne | Dwie pary styków przekaźnikowych NO sterujące np. stycznikami lub wejściami STO |
Charakterystyka sygnałów kluczowych
Sygnały testowe (S11, S21): wykorzystują impulsy zamiast stałego napięcia +24V DC. Pozwala to przekaźnikowi odróżnić zamknięcie styków od uszkodzenia izolacji przewodów lub zwarcia do obcych potencjałów.
Single Wire Safety (L11): wyjście SWS umożliwia przesłanie stanu bezpieczeństwa do kolejnego przekaźnika w kaskadzie za pomocą jednego przewodu. Model SI posiada wyłącznie wyjście SWS, co pozycjonuje go jako początek (master) pętli kaskadowej.
Monitorowanie wejść: układ stale kontroluje spójność sygnałów na wejściach S12/S22. Wykrycie braku synchronizacji styków blokuje działanie urządzenia do czasu usunięcia usterki.
Kategoria bezpieczeństwa, PLd i jak zwiększyć układ do PLe
Proponowany układ bazujący na przekaźniku GSR SI i falowniku PowerFlex 525 spełnia wymagania Kategorii 3 i pozwala na osiągnięcie poziomu zapewnienia bezpieczeństwa do PLd.
- Kategoria 3: pojedynczy defekt nie powoduje utraty funkcji bezpieczeństwa.
- PL (Performance Level): poziom wydajności odpowiadający wynikom oceny ryzyka przeprowadzonej podczas projektowania maszyny.
Jak podnieść poziom bezpieczeństwa z PLd do PLe
Standardowa funkcja STO w falownikach PowerFlex 525 zapewnia poziom Cat.3 PLd. Aby uzyskać PLe należy dodać zewnętrzny stycznik z dodatkowym stykiem NC między falownikiem a silnikiem. Przez styk NC stycznika prowadzi się obwód resetowania przekaźnika.
Dzięki temu układ odłączania momentu staje się dwukanałowy (elektronika STO + mechaniczne styki stycznika), co zwiększa pokrycie diagnostyczne.

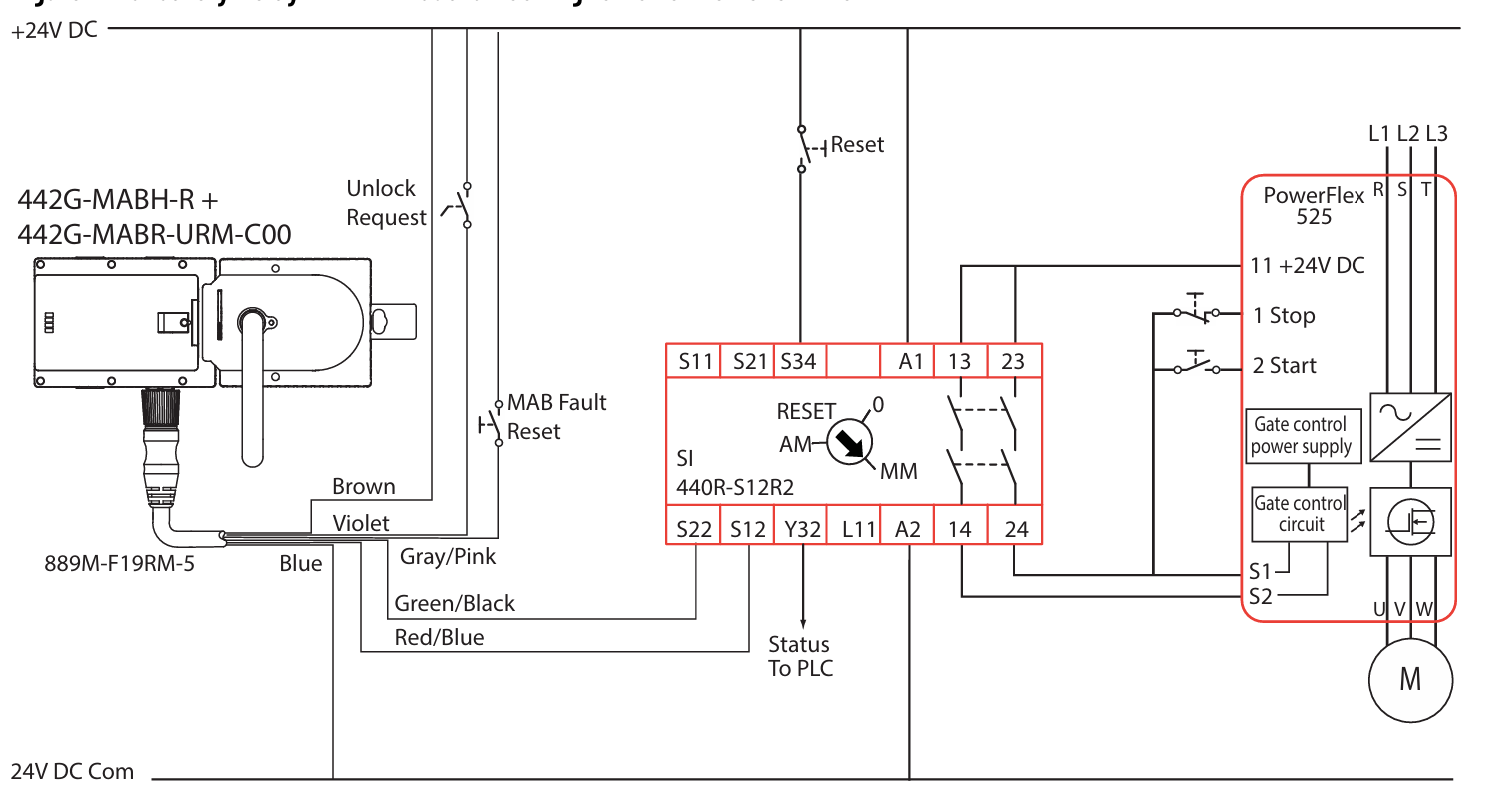

Schemat podłączenia GSR SI do STO w falowniku PowerFlex 525
1. Podłączenie przycisku E-stop
Wyjścia testowe S11 i S21 przekaźnika łączymy z dwukanałowymi stykami przycisku E-stop. Powrót sygnału z przycisku wprowadzamy na wejścia S12 i S22.
2. Podłączenie wyjść STO
- Zasilanie styków: +24V DC z zacisku 11 falownika podajemy na zaciski 13 i 23 przekaźnika.
- Sygnał bezpieczny: zaciski 14 i 24 łączymy z wejściami STO S1 i S2 falownika.
Podanie napięcia na S1 i S2 oznacza gotowość napędu do pracy. Odcięcie sygnału aktywuje funkcję Safe Torque Off.
3. Start i Stop falownika
- STOP (NC) – zacisk 1
- START (NO) – zacisk 2
4. Zasilanie i reset przekaźnika
- A1 – +24V DC
- A2 – GND
- Reset – przycisk NO między +24V a S34
Zasada działania i logika sterowania
Układ narzuca bezpieczną pracę. Bez resetu silnik nie wystartuje nawet jeśli operator naciśnie START.
Sekwencja pracy:
- Gotowość: układ czeka na RESET.
- Aktywacja: styki 13-14 i 23-24 zamykają się i podają napięcie na STO.
- Start/Stop: uruchomienie odbywa się przyciskami sterowniczymi.
- Awaryjne zatrzymanie: E-stop rozłącza STO i wymaga ponownego resetu.
Diagnostyka i interpretacja stanów pracy
Przekaźnik monitoruje pętlę bezpieczeństwa wykrywając zwarcia międzykanałowe oraz zwarcia do potencjału dodatniego lub masy.
Sygnalizacja LED
- PWR/Fault – informacja o zasilaniu lub błędzie.
- IN – status wejść.
- OUT – status wyjść bezpieczeństwa.
Usuwanie usterek
- Odryglować przycisk E-stop.
- Wcisnąć przycisk RESET (S34).
Maskowanie błędów w szeregowym łączeniu urządzeń bezpieczeństwa
Przy łączeniu szeregowym wielu urządzeń stykowych do jednego wejścia przekaźnika może pojawić się zjawisko maskowania błędów.
Jeśli w jednym z urządzeń dojdzie do usterki, otwarcie i zamknięcie innego urządzenia w szeregu może spełnić warunki logiczne resetu. Operator nie ma wtedy świadomości, że jedna z osłon przestała działać poprawnie.
Dlaczego GSR SI i PowerFlex 525 to skuteczny układ bezpieczeństwa
Stosowanie przekaźnika GSR SI w połączeniu z falownikiem PowerFlex 525 pozwala budować certyfikowane układy bezpieczeństwa do poziomu PLd. Dzięki wyjściom testowym system oferuje pełną diagnostykę zwarć i błędów pętli.
