Implementacja API Redfish w sterownikach PLC Unistream Unitronics

Sterowniki PLC UniStream obsługują Redfish, wysoce skalowalny protokół RESTful API, jako serwer.

API Redfish Scalable Platforms Management, opracowane przez Distributed Management Task Force (DMTF), to nowoczesny standard dla interfejsów zarządzania systemami.

Oferuje on skalowalną, bezpieczną i otwartą metodę zarządzania serwerami, wykorzystując semantykę interfejsu RESTful do uzyskiwania dostępu do danych opartych na modelach w celu zarządzania poza pasmem (out-of-band).

Włączanie Redfish

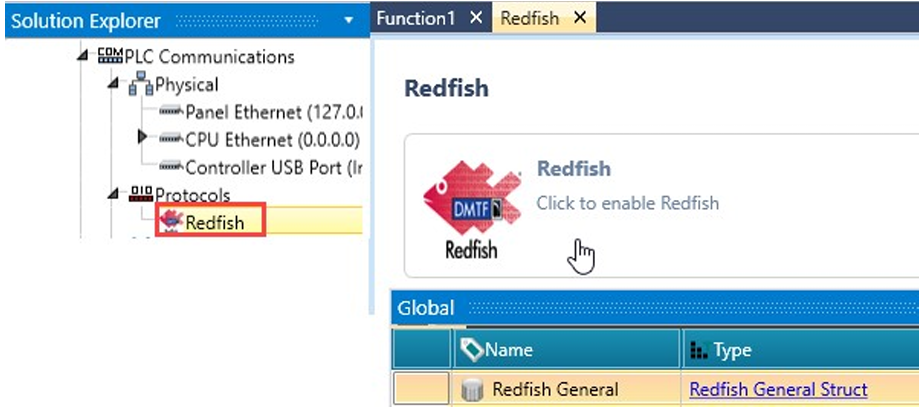

W Solution Explorer kliknij PLC Communications > Protocols > Redfish i kliknij, aby włączyć Redfish. UniLogic dodaje ogólną strukturę (Redfish General Struct).

Należy pamiętać, że te parametry są tylko do odczytu.

Redfish General Struct

Nazwa parametru (Parameter Name)	Typ (Type)	Cel (Purpose)
Process Status	UINT8	Wskazują one na status procesu: 0 - Inicjalizacja Redfish w toku (Redfish Initialization in Progress) 1 - Redfish jest uruchomiony (Redfish is running) 2 - Certyfikat wygasł (Certificate expired) 13 - Błędna konfiguracja (Bad Configuration) 14 - Błąd wewnętrzny (Internal error) 15 - Uruchom serwer ponownie po utworzeniu nowego certyfikatu (Restart server after creating new certificate)
User Name	String ASCII	Pokazuje to nazwę ostatnio używającego (uzyskującego dostęp) użytkownika
Num of Access	UINT32	Pokazuje liczbę przypadków uzyskania dostępu do obiektu lub zasobu
Event UTC Time	UINT32	Pokazuje znacznik czasu zdarzenia w uniwersalnym czasie koordynowanym (UTC)
Event Type	UINT8	Wskazują one kody typów zdarzeń: 0 - Nieprawidłowe żądanie użytkownika (Invalid user request) 1 - Żądanie GET użytkownika (User GET request) 2 - Żądanie PATCH użytkownika (User PATCH request) 3 - Nieautoryzowane żądanie użytkownika (User unauthorized request) 4 - Błąd wewnętrzny (Internal error) 5 - Żądanie POST użytkownika (User POST request)

Konfiguracja serwera

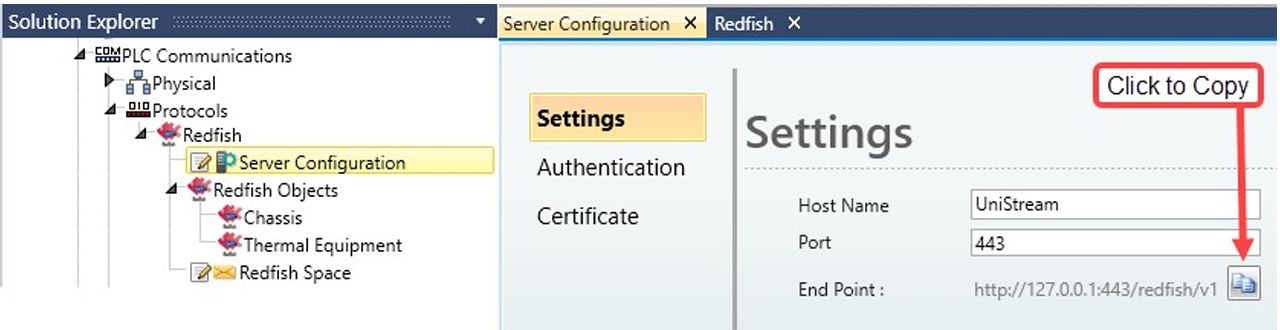

UniLogic automatycznie otwiera ustawienia Server Configuration. Ustawienia pokazane poniżej są ustawieniami domyślnymi. Możesz je edytować z wyjątkiem End Point; jest on generowany automatycznie przez UniLogic.

End Point to identyfikator, którego klient użyje do identyfikacji serwera; możesz skopiować i wkleić ten identyfikator do swojego klienta.

Uwierzytelnianie (Authentication)

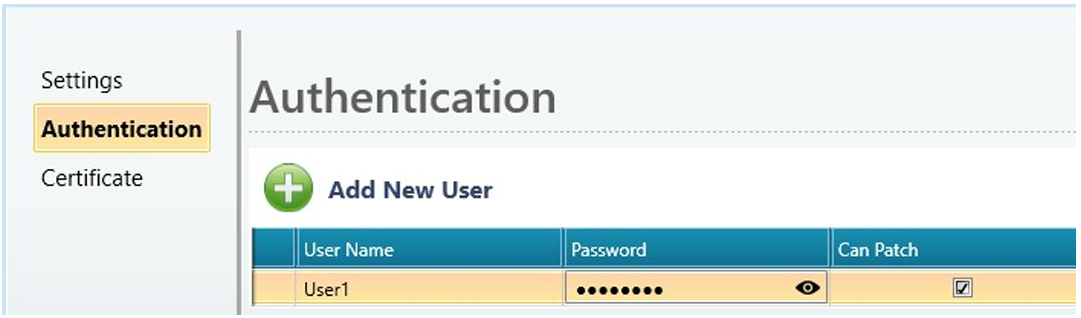

Kliknij Add New User. Kliknij w pola i wprowadź User Name oraz Password.

Certyfikat (Certificate)

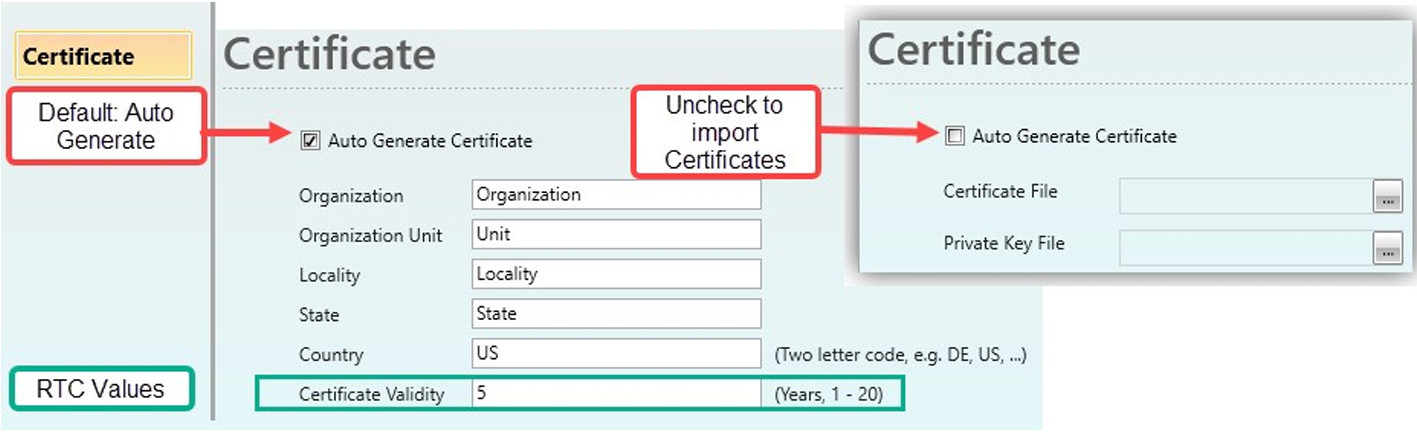

Domyślnie Certificate jest generowany automatycznie dla użytkowników z kartą SD i zapisywany w "/ExternalSD/Redfish/RedfishUniStreamCert.crt"; odznacz tę opcję, jeśli chcesz zaimportować certyfikaty ręcznie.

Należy pamiętać, że nowy certyfikat jest generowany za każdym razem, gdy zmienia się adres IP, dlatego po zmianie IP panelu PLC należy ponownie pobrać certyfikat z karty SD.

Należy pamiętać, że zegar RTC w sterowniku PLC musi być ustawiony poprawnie w celu właściwej implementacji ważności certyfikatu (Certificate Validity).

---

Modelowanie danych Redfish

Odpowiedzi na żądania Redfish składają się z pakietów JSON zawierających właściwości klucz/wartość zdefiniowane przez DMTF w pliku schematu. Schematem definiującym korzeń drzewa Redfish jest #ServiceRoot.

Linki zawarte w głównym drzewie Redfish nie zapewniają bezpośredniego dostępu do właściwości podsystemów serwera. Zamiast tego wskazują one na kolekcje zasobów.

Kolekcja zasobów to podstawowe pojęcie w Redfish. Kolekcja zasobów to grupa podobnych zasobów, w której liczba instancji w grupie może się zmniejszać lub rosnąć w zależności od zakresu usługi Redfish lub konfiguracji zarządzanych urządzeń.

Każda kolekcja zasobów zawiera ten sam zestaw obsługiwanych właściwości, a wszystkie zawierają słowo "Collections" w nazwie swojego schematu.

Każdy zasób połączony w tablicy Members w ramach kolekcji zasobów będzie miał ten sam typ zasobu z tą samą wersją główną, ale może różnić się wersjami podrzędnymi schematu.

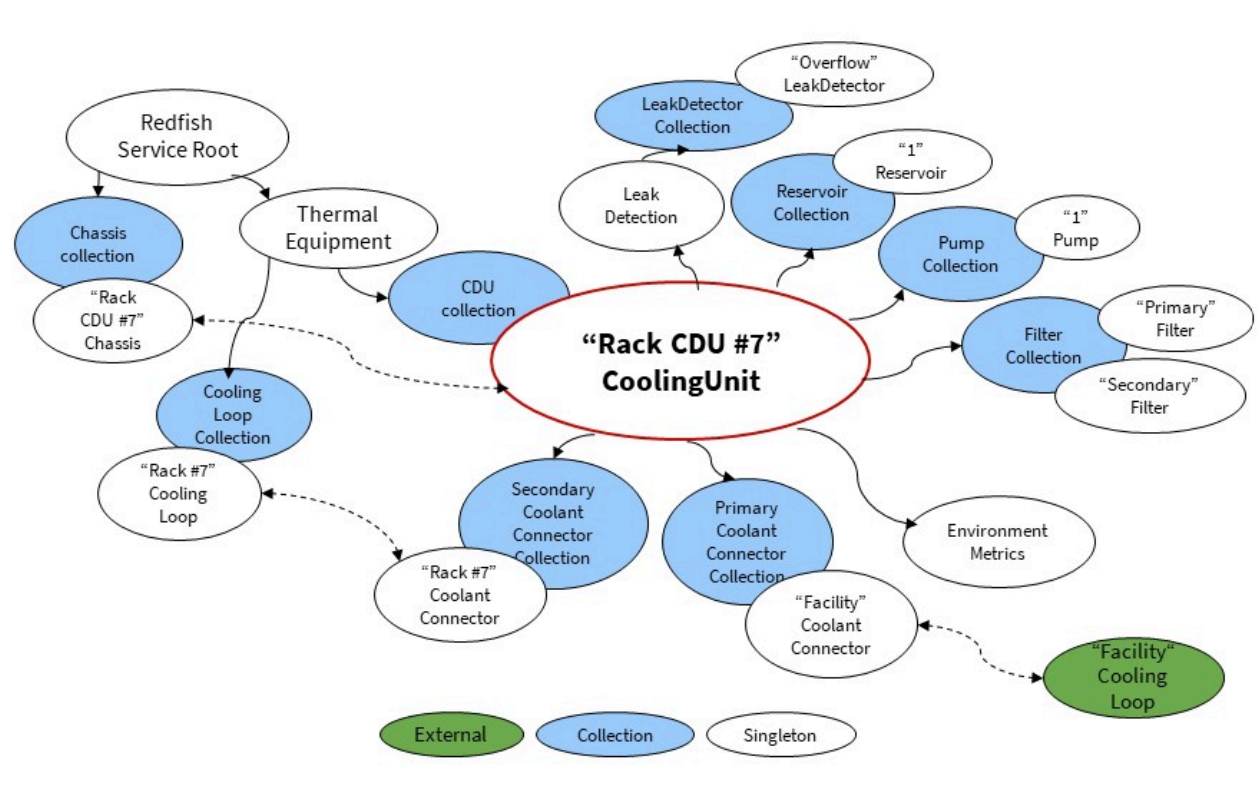

Poniżej znajduje się przykładowy diagram drzewa zasobów, zaczynający się od Redfish Service Root, zawierający wszystkie zasoby używane do modelowania jednostki dystrybucji chłodzenia opartej na szafie rack (CDU).

---

Tworzenie CDU opartego na szafie RACK

Schemat Redfish CoolingUnit obsługuje różne typy sprzętu, takie jak jednostki dystrybucji chłodzenia (CDUs), połączone poprzez Cooling Loops, które obsługują sprzęt w pojedynczej szafie.

Definicje Cooling Loop zawierają informacje o produkcie i pokazują połączenia do i z pętli. Umożliwia to oprogramowaniu śledzenie przepływu chłodziwa przez cały jego cykl w systemie chłodzenia na poziomie obiektu, a także zapewnia podstawowe funkcje inwentaryzacyjne.

Poniższy przykład pokazuje, w jaki sposób UniLogic może kontrolować przepływ chłodziwa i regulować temperaturę.

Do interfejsowania z Redfish używany jest most komunikacyjny lub brama w celu translacji protokołów przemysłowych na polecenia RESTful zgodne z Redfish.

• Redfish Objects miejsce, w którym konfigurujesz wszystkie zasoby, na przykład wszystkie zasoby używane do modelowania opartej na szafie jednostki dystrybucji chłodzenia (CDU).
• Redfish Space miejsce, w którym odpowiednio łączysz swoje zasoby.

Redfish Objects:

Uwagi:

• ID jest unikalnym identyfikatorem w całym projekcie i może być użyty tylko na jednym zasobie.
• Po zdefiniowaniu obiektu, każdy dodatkowy obiekt będzie zawierał ten sam zestaw obsługiwanych Global Properties.
• Po zdefiniowaniu Redfish Objects, upewnij się, że przypisałeś obiekt wewnątrz Redfish Space.

Chassis

1. Wybierz Chassis w Solution Explorer i kliknij Add new Chassis.
2. UniLogic automatycznie przypisuje edytowalne pola ID, Name oraz Description.
3. Wybierz, aby dołączyć lub wykluczyć wymagane właściwości zaznaczając/odznaczając pola wyboru Properties.
4. UniLogic tworzy Chassis wraz ze wspierającą Chassis Struct.

5. Wybierz Redfish Space w Solution Explorer, kliknij Chassis > Add New Chassis i połącz swoją strukturę Chassis.

Controls

Obiekt Control obejmuje następujące możliwości:

• Połączenia czujników (Sensor Connections), dopuszczalne wartości numeryczne, powiązane czujniki oraz możliwości powiązanych elementów (czujniki muszą być wstępnie zdefiniowane w Chassis).
• Funkcjonalność sterowania Start/Stop za pośrednictwem akcji SetMode, co umożliwia wysyłanie żądań Enable/Disable.

Uwagi

• Funkcjonalność akcji Set Mode jest dostępna tylko dla Pumps i Cooling Units.
• Aby włączyć tę funkcję, zaznacz pole "ActionSetMode" w oknie Properties.

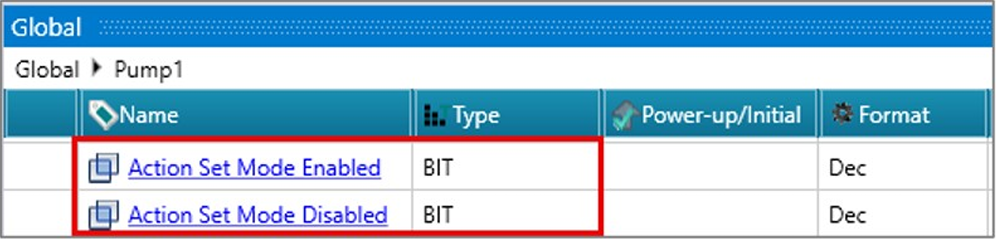

• Stany Action Set Mode Enabled oraz Action Set Mode Disabled są teraz uwzględnione jako członkowie struktur Cooling Unit i Pump.

• Użytkownicy są odpowiedzialni za śledzenie tych włączonych/wyłączonych stanów.

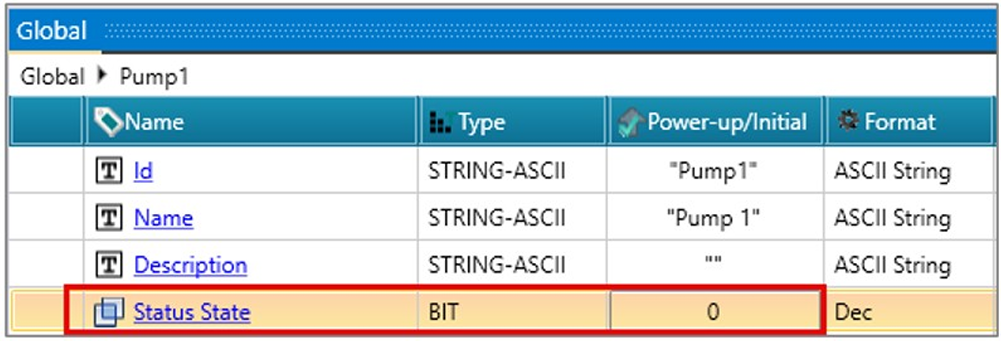

• Aby włączyć/wyłączyć, ustaw BIT na 0 w Status State.

Rozszerzone opcje kontroli parametrów poprzez członków ControlExcerpt pod CoolantConnector:

• DeltaPressureControlkPa - Do docelowej kontroli różnicy ciśnień (kPa)
• FlowControlLitersPerMinute - Do docelowej kontroli przepływu (LPM)
• DeltaTemperatureControlCelsius - Do kontroli różnicy temperatur (°C)
• ReturnTemperatureControlCelsius - Do kontroli temperatury chłodziwa powrotnego (°C)
• SupplyTemperatureControlCelsius - Do kontroli temperatury chłodziwa zasilającego (°C)

Rozszerzone opcje kontroli parametrów poprzez członków ControlExcerpt i SensorExcerpt pod Pump:

• SpeedControlPercent - Do ustawiania prędkości roboczej pompy jako procentu maksymalnej wydajności (reprezentuje od 0% do 100% maksymalnej prędkości).
• InletPressurekPa - Do monitorowania warunków ciśnienia w systemie w punkcie wejścia do pompy (kPa).

Możliwości wyboru trybu:

• ControlMode - Ukryta funkcja włączania/wyłączania konkretnych typów sterowania.

Aby skonfigurować Controls:

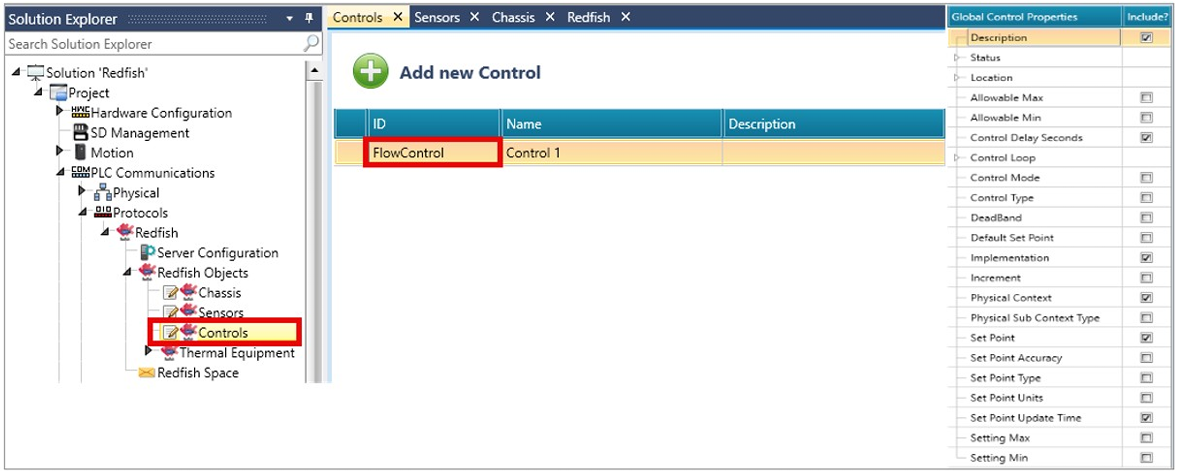

1. Wybierz Controls w Solution Explorer i kliknij Add new Control.
2. UniLogic automatycznie przypisuje edytowalne pola ID, Name oraz Description.
3. Wybierz, aby dołączyć lub wykluczyć wymagane właściwości zaznaczając/odznaczając pola wyboru Properties.

4. UniLogic tworzy Control wraz ze wspierającą Control Struct.
5. Wybierz Redfish Space w Solution Explorer, kliknij Control > Add New Control i połącz swoją strukturę Control.

Thermal Equipment - Cooling Units

1. Wybierz Thermal Equipment w Solution Explorer > Cooling Units > Add new CDU.
2. UniLogic automatycznie przypisuje edytowalne pola ID, Name oraz Description.
3. Wybierz, aby dołączyć lub wykluczyć wymagane właściwości zaznaczając/odznaczając pola wyboru Properties.

4. UniLogic tworzy Cooling Unit wraz ze wspierającą Cooling Unit Struct.
5. Wybierz Redfish Space w Solution Explorer, kliknij Cooling Units > Add New Cooling Unit i połącz swoją strukturę Cooling Unit.

Thermal Equipment - Cooling Loops

1. Wybierz Thermal Equipment w Solution Explorer > Cooling Loops > Add new Cooling Loop.
2. UniLogic automatycznie przypisuje edytowalne pola ID, Name oraz Description.
3. Wybierz, aby dołączyć lub wykluczyć wymagane właściwości zaznaczając/odznaczając pola wyboru Properties.

4. UniLogic tworzy dwa Cooling Loops ze wspierającymi Cooling Loop structs.
5. Wybierz Redfish Space w Solution Explorer, kliknij Cooling Loops > Add New Cooling Loops i połącz swoje struktury Cooling Loop.

Thermal Equipment - Filters

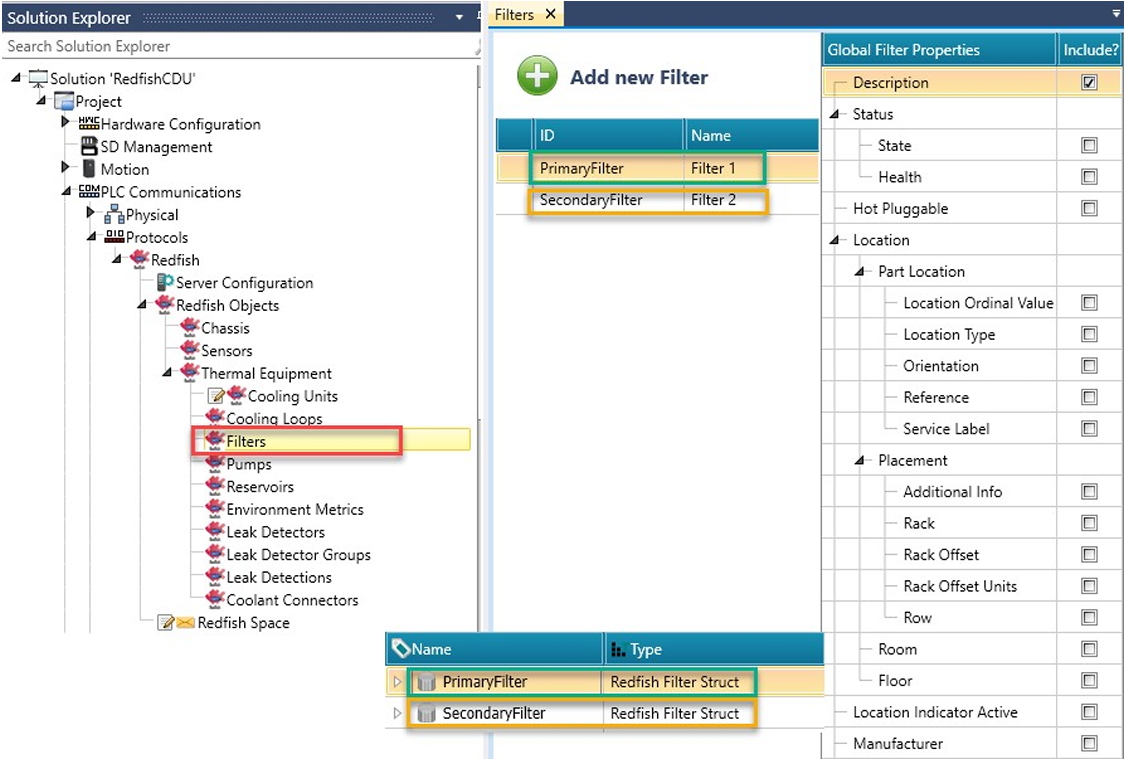

1. Wybierz Thermal Equipment w Solution Explorer > Filters > Add new Filter.
2. UniLogic automatycznie przypisuje edytowalne pola ID, Name oraz Description.
3. Wybierz, aby dołączyć lub wykluczyć wymagane właściwości zaznaczając/odznaczając pola wyboru Properties.

4. UniLogic tworzy dwa Filters ze wspierającymi Filter structs.
5. Wybierz Redfish Space w Solution Explorer > Cooling Units > Cooling Unit > Filters > Add New Filter i połącz swoje struktury Filter.

Thermal Equipment - Pumps

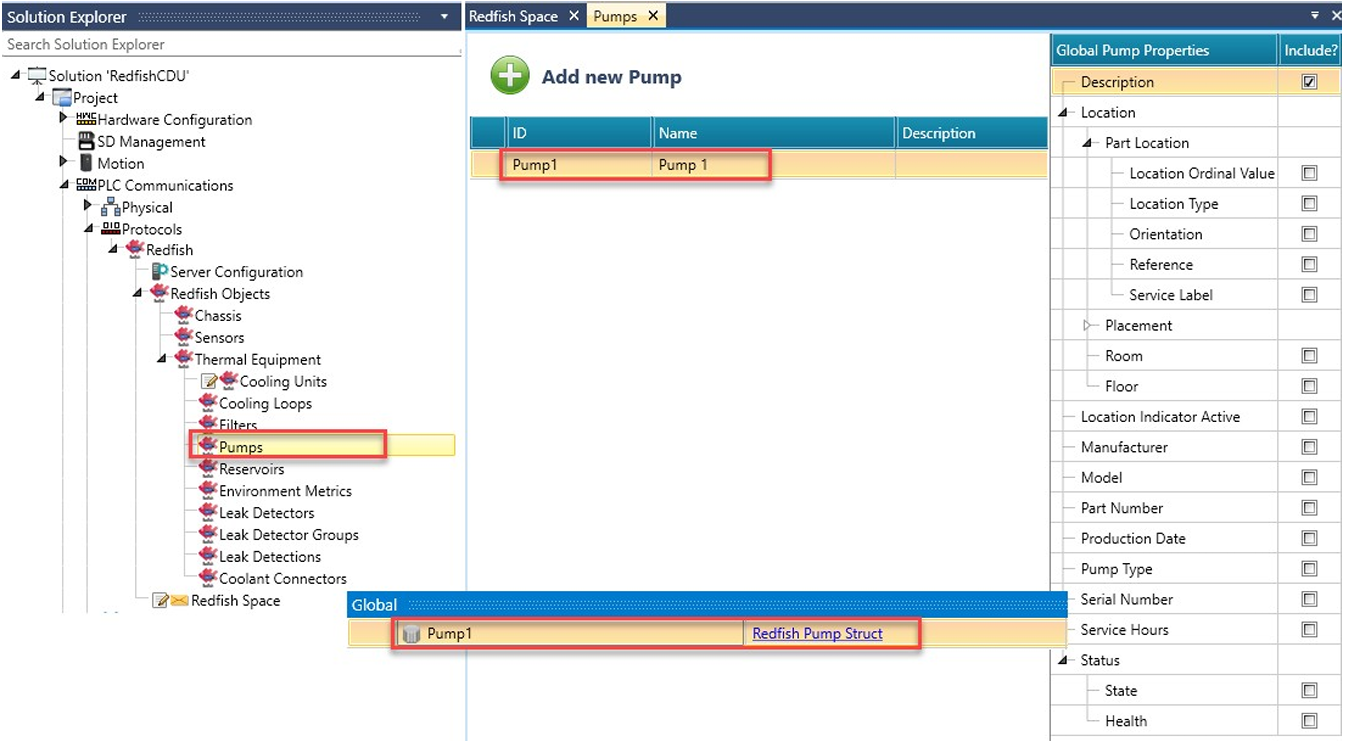

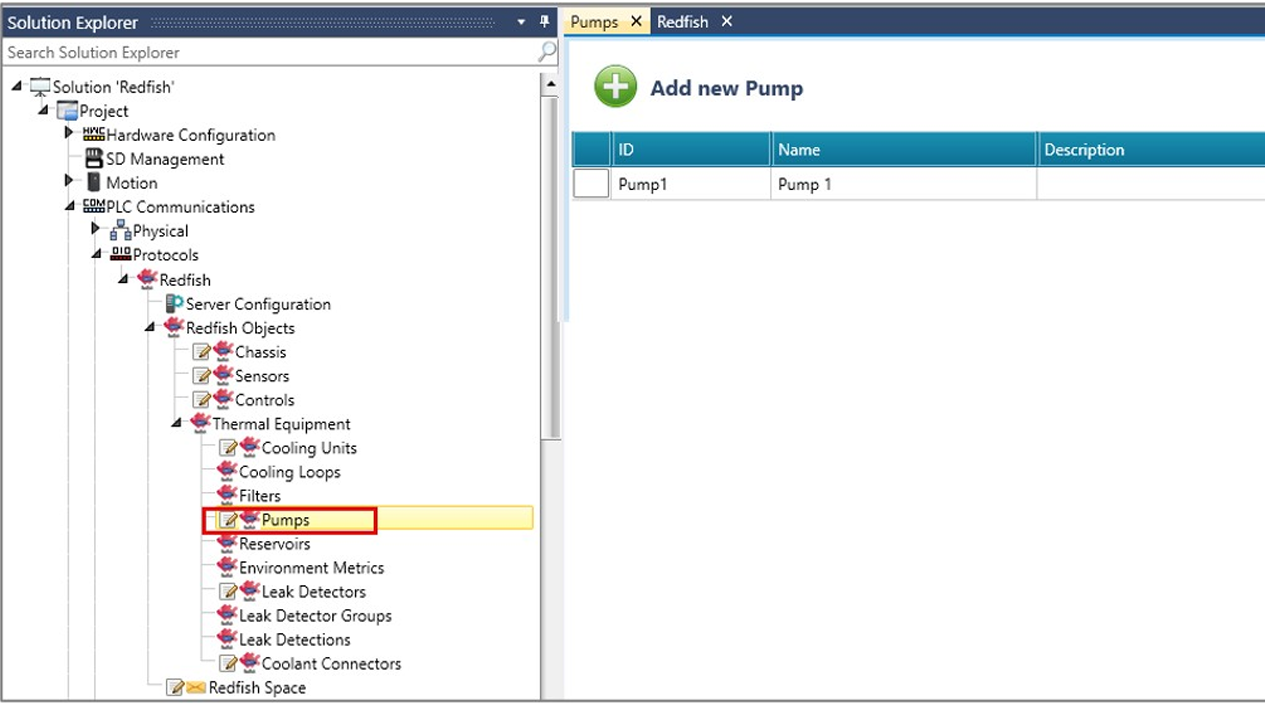

1. Wybierz Thermal Equipment w Solution Explorer > Pumps > Add new Pump.
2. UniLogic automatycznie przypisuje edytowalne pola ID, Name oraz Description.
3. Wybierz, aby dołączyć lub wykluczyć wymagane właściwości zaznaczając/odznaczając pola wyboru Properties.

4. UniLogic tworzy Pump ze wspierającą Pump struct.
5. Wybierz Redfish Space w Solution Explorer > Cooling Units > Cooling Unit > Pumps > Add New Pump i połącz swoją strukturę Pump.

Thermal Equipment - Reservoirs

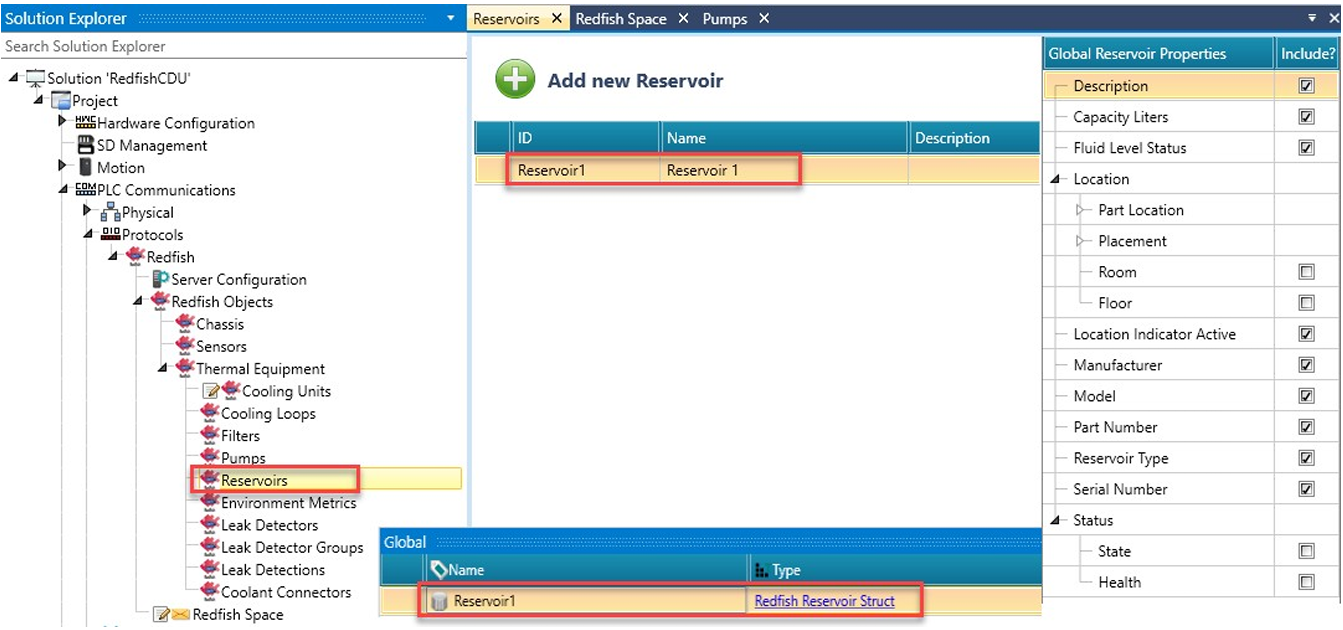

1. Wybierz Thermal Equipment w Solution Explorer > Reservoirs > Add new Reservoir.
2. UniLogic automatycznie przypisuje edytowalne pola ID, Name oraz Description.
3. Wybierz, aby dołączyć lub wykluczyć wymagane właściwości zaznaczając/odznaczając pola wyboru Properties.

4. UniLogic tworzy Reservoir ze wspierającą Reservoir struct.
5. Wybierz Redfish Space w Solution Explorer > Cooling Units > Cooling Unit > Reservoirs > Add New Reservoir i połącz swoją strukturę Reservoir.

Thermal Equipment - Environment Metrics

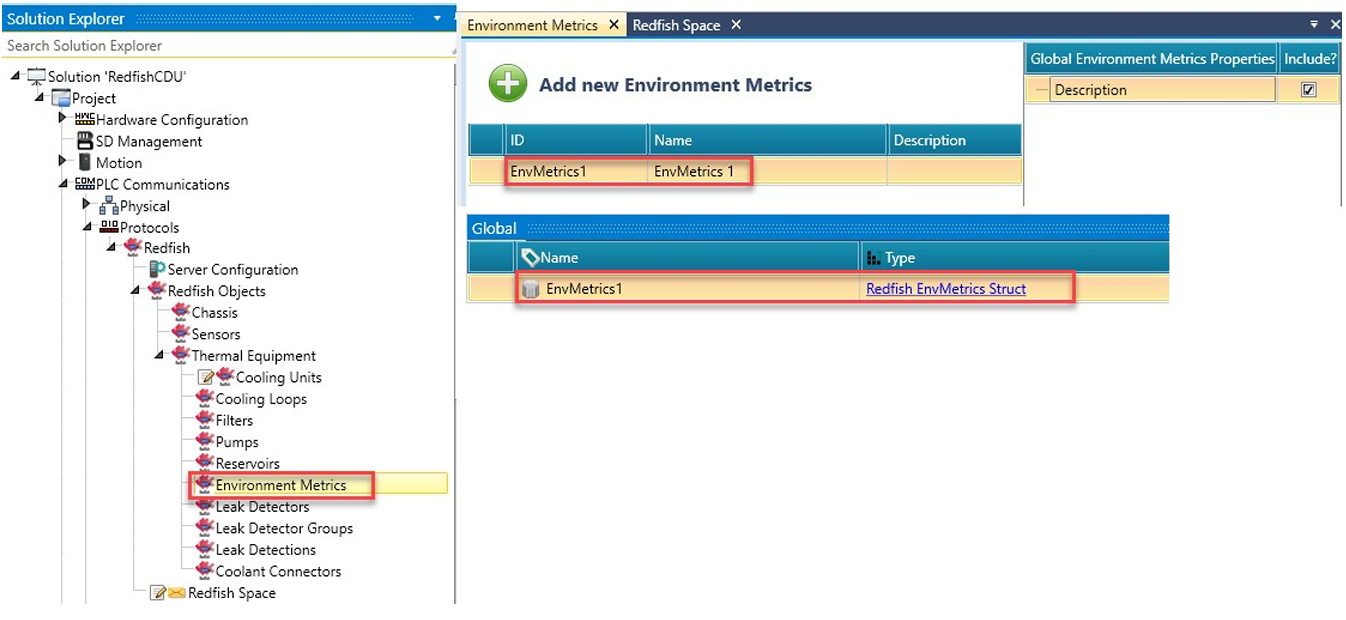

1. Wybierz Thermal Equipment w Solution Explorer > Environment Metrics > Add new Environment Metrics.
2. UniLogic automatycznie przypisuje edytowalne pola ID, Name oraz Description.
3. Wybierz, aby dołączyć lub wykluczyć wymagane właściwości zaznaczając/odznaczając pola wyboru Properties.

4. UniLogic tworzy Environment Metrics ze wspierającą Environment Metrics struct.
5. Wybierz Redfish Space w Solution Explorer > Cooling Units > Cooling Unit > Environment Metrics i połącz swoją strukturę Environment Metrics.

Thermal Equipment - Leak Detectors

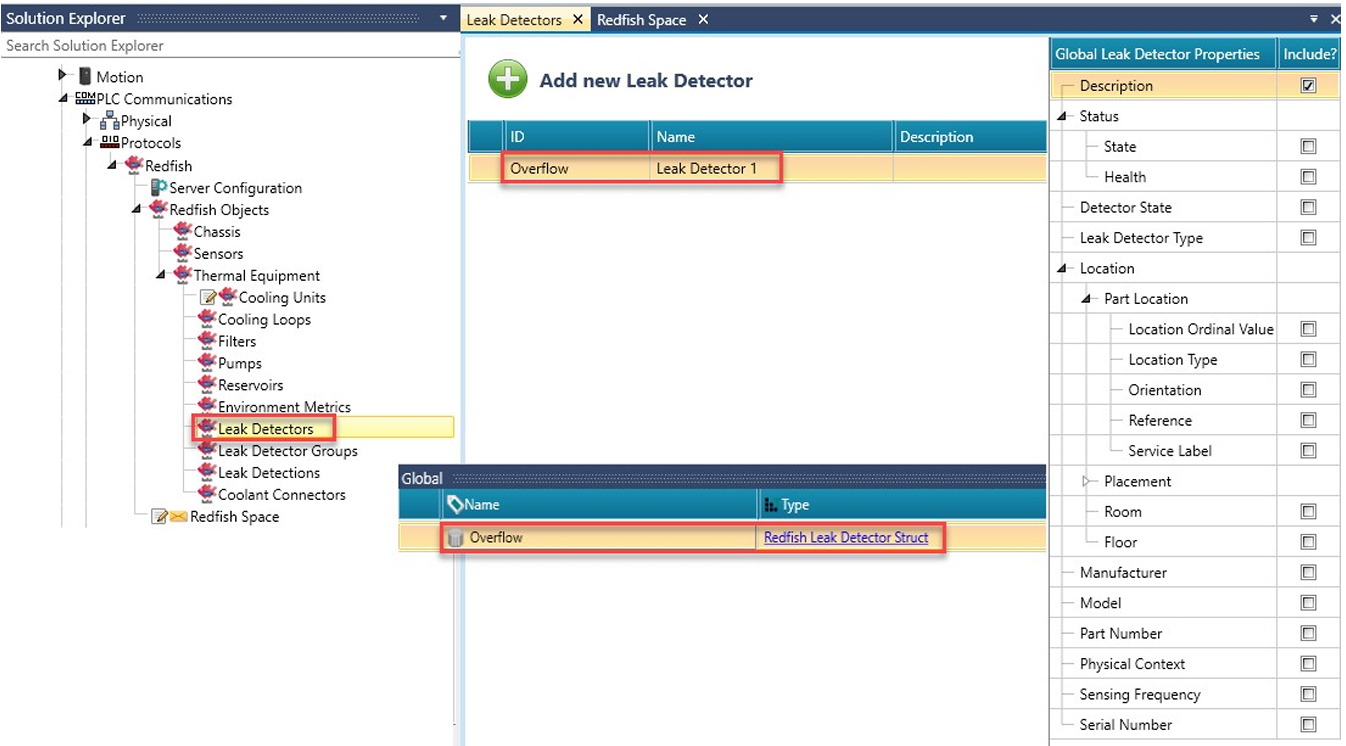

1. Wybierz Thermal Equipment w Solution Explorer > Leak Detectors > Add new Leak Detector.
2. UniLogic automatycznie przypisuje edytowalne pola ID, Name oraz Description.
3. Wybierz, aby dołączyć lub wykluczyć wymagane właściwości zaznaczając/odznaczając pola wyboru Properties.

4. UniLogic tworzy Leak Detector ze wspierającą Leak Detector struct.
5. Wybierz Redfish Space w Solution Explorer > Cooling Units > Cooling Unit > Leak Detection > Leak Detectors > Add New Leak Detector i połącz swoją strukturę Leak Detector.

Thermal Equipment - Leak Detections

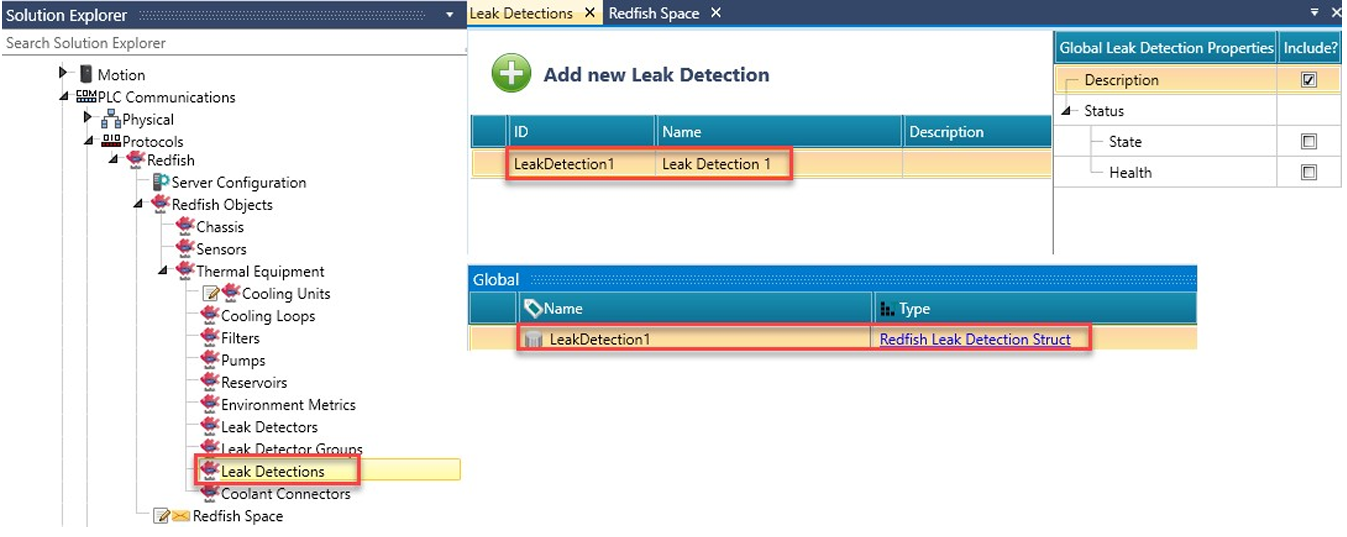

1. Wybierz Thermal Equipment w Solution Explorer > Leak Detections > Add new Leak Detection.
2. UniLogic automatycznie przypisuje edytowalne pola ID, Name oraz Description.
3. Wybierz, aby dołączyć lub wykluczyć wymagane właściwości zaznaczając/odznaczając pola wyboru Properties.

4. UniLogic tworzy Leak Detection ze wspierającą Leak Detection struct.
5. Wybierz Redfish Space w Solution Explorer > Cooling Units > Cooling Unit > Leak Detection i połącz swoją strukturę Leak Detection.

Thermal Equipment - Coolant Connectors

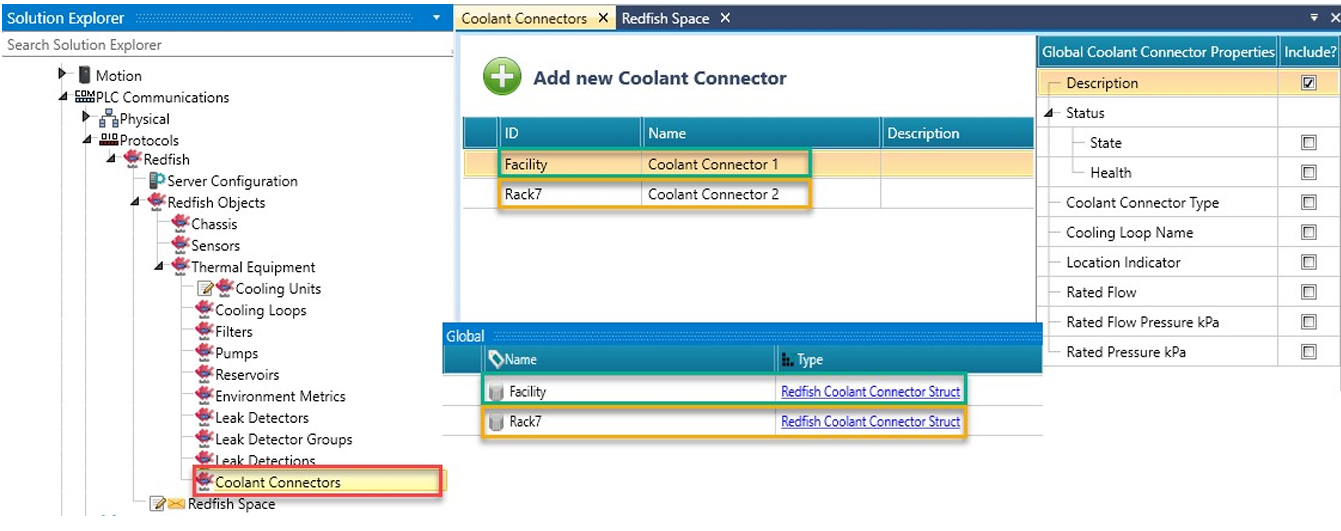

1. Wybierz Thermal Equipment w Solution Explorer > Coolant Connectors > Add new Coolant Connector.
2. UniLogic automatycznie przypisuje edytowalne pola ID, Name oraz Description.
3. Wybierz, aby dołączyć lub wykluczyć wymagane właściwości zaznaczając/odznaczając pola wyboru Properties.

4. UniLogic tworzy dwa Coolant Connectors z ich wspierającymi Coolant Connector structs.
5. Wybierz Redfish Space w Solution Explorer > Cooling Units > Cooling Unit > Primary Coolant Connectors > Add New Coolant Connector i połącz swoją strukturę "Facility" Coolant Connector Struct.
6. Wybierz Redfish Space w Solution Explorer > Cooling Units > Cooling Unit > Secondary Coolant Connectors > Add New Coolant Connector i połącz swoją strukturę "Rack7" Coolant Connector Struct.

---

Redfish Space

To jest miejsce, w którym łączysz kompletne struktury kolekcji zasobów, jak również tablice elementów wewnątrz kolekcji zasobów.

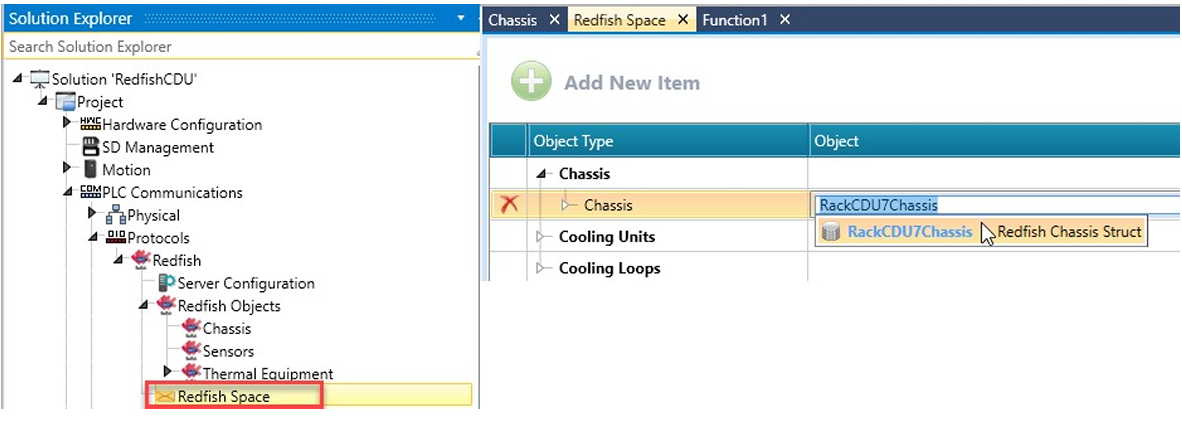

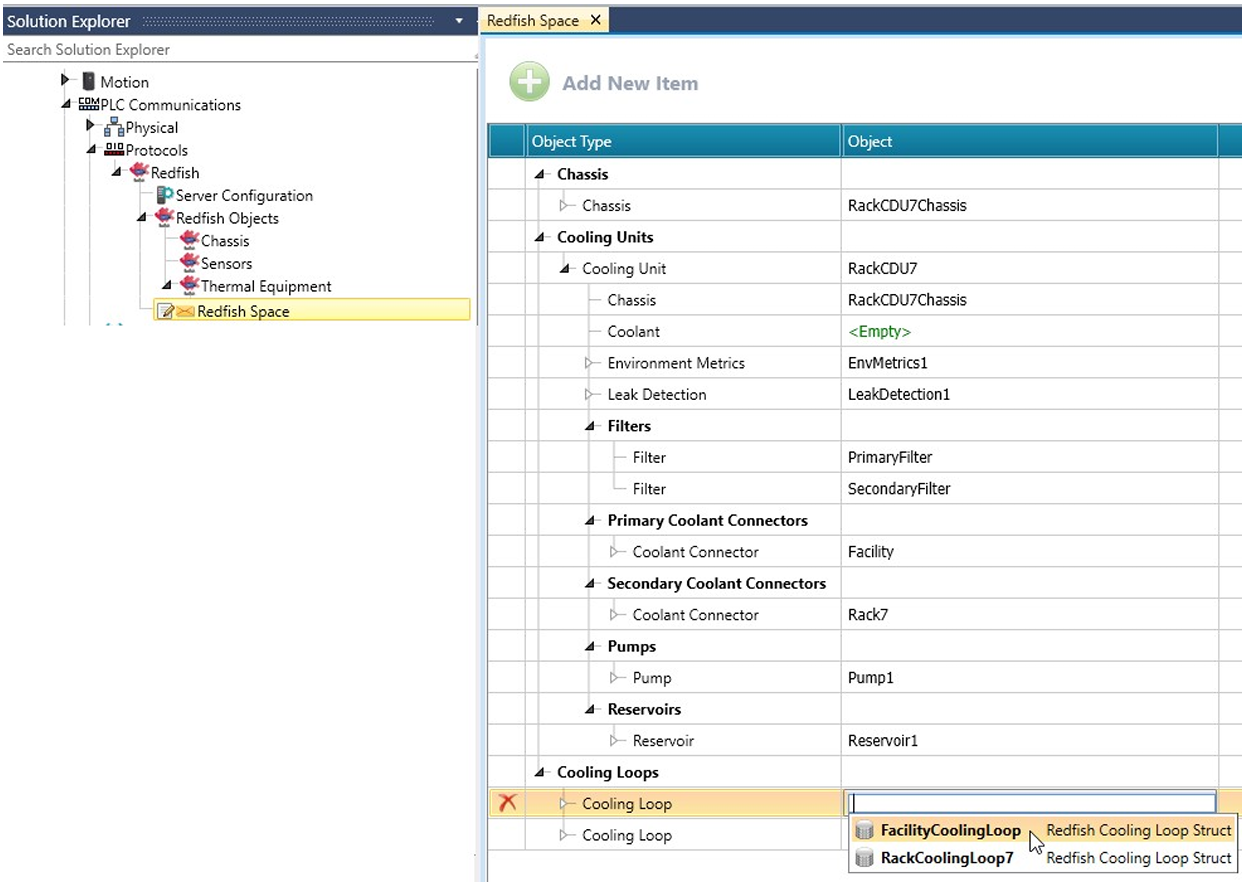

1. Wybierz Redfish Space w Solution Explorer.

2. Kliknij na typ obiektu (Object Type), aby rozwinąć drzewo zasobów i połączyć wymagany zasób skonfigurowany w Redfish Objects. Pogrubione typy obiektów pozwalają na dodawanie nowych obiektów i łączenie zarówno kolekcji zasobów, jak i indywidualnych zasobów.

---

Słowniki wartości struktur Redfish (Redfish Struct Values)

Redfish Chassis Struct values

Nazwa (Name)	Typ danych (Data Type)	Definicja (Definition)
ID	STRING-ASCII	To jest unikalna nazwa ID
Name	STRING-ASCII	To jest nazwa przypisywana dla własnych referencji.
Description	STRING-ASCII	Krótkie tekstowe wyjaśnienie obiektu lub zasobu.
Chassis Type	UINT8	Typ fizycznej obudowy (form factor): 0- Blade: Obudowa systemowa zamknięta lub częściowo zamknięta, zazwyczaj zorientowana pionowo, która musi być podłączona do obudowy wielosystemowej, aby normalnie funkcjonować. 1- Card: Luźne urządzenie lub płytka obwodowa przeznaczona do zainstalowania w systemie lub innej obudowie. 2- Cartridge: Mały samodzielny system przeznaczony do podłączenia do obudowy wielosystemowej. 3- Component: Mała obudowa, karta lub urządzenie zawierające urządzenia dla konkretnego podsystemu lub funkcji. 4- Drawer: Obudowa systemowa zamknięta lub częściowo zamknięta, zazwyczaj zorientowana poziomo, którą można wsunąć do obudowy wielosystemowej. 5- Enclosure: Ogólne określenie dla obudowy, która nie pasuje do żadnego innego opisu. 6- Expansion: Obudowa rozszerzająca możliwości lub pojemność innej obudowy. 7- Heat Exchanger: Wymiennik ciepła (v1.23+). 8- Immersion Tank: Zbiornik do chłodzenia zanurzeniowego (v1.23+). 9- IPBasedDrive: Obudowa w formacie napędu z połączeniami sieciowymi opartymi na IP (v1.3+). 10- Module: Mała, zazwyczaj wymienna obudowa lub karta zawierająca urządzenia dla konkretnego podsystemu lub funkcji. 11- Other: Obudowa, która nie pasuje do żadnej z powyższych definicji. 12- Pod: Zbiór szaf rack na sprzęt w dużym, prawdopodobnie przenośnym kontenerze. 13- PowerStrip: Listwa zasilająca, zazwyczaj umieszczana w przestrzeni zero-U szafy (v1.25+). 14- Rack: Szafa na sprzęt, zazwyczaj 19-calowa wolnostojąca jednostka. 15- RackGroup: Grupa szaf rack, które tworzą pojedynczy podmiot lub dzielą infrastrukturę (v1.4+). 16- RackMount: Jednosystemowa obudowa zaprojektowana specjalnie do montażu w szafie sprzętowej. 17- Row: Zbiór szaf rack na sprzęt. 18- Shelf: Obudowa zamknięta lub częściowo zamknięta, zazwyczaj zorientowana poziomo, która musi być podłączona do obudowy wielosystemowej. 19- Sidecar: Obudowa, która łączy się mechanicznie z inną obudową w celu rozszerzenia jej możliwości lub pojemności. 20- Sled: Zamknięta lub częściowo zamknięta obudowa systemowa, która musi być podłączona do wielosystemowej obudowy, podobna do obudowy typu blade. 21- StandAlone: Pojedynczy, wolnostojący system, powszechnie nazywany wieżą lub obudową desktop. 22- StorageEnclosure: Obudowa zawierająca pamięć masową (v1.6+). 23- Zone: Logiczny podział lub część fizycznej obudowy zawierająca wiele urządzeń lub systemów, których nie można fizycznie oddzielić.
Manufacturer	STRING-ASCII	Producent tej obudowy
Location Ordinal Value	UINT32	Liczba reprezentująca lokalizację części
Location Type	UINT8	Typ lokalizacji części: 0- Backplane: Płyta montażowa (v1.12+) 1- Bay: Wnęka 2- Connector: Złącze lub port 3- Embedded: Wbudowana w część (v1.13+) 4- Slot: Gniazdo (slot) 5- Socket: Gniazdo procesora/układu
Orientation	UINT8	Kierunek orientacji szczelin (slotów): 0- BackToFront: Kolejność jest od tyłu do przodu 1- BottomToTop: Kolejność jest od dołu do góry 2- FrontToBack: Kolejność jest od przodu do tyłu 3- LeftToRight: Kolejność jest od lewej do prawej 4- RightToLeft: Kolejność jest od prawej do lewej
Reference	UINT8	Punkt odniesienia dla lokalizacji części. Dostarcza wskazówek dotyczących ogólnego położenia części: 0- Bottom: Część jest na dole jednostki 1- Front: Część jest z przodu jednostki 2- Left: Część jest po lewej stronie jednostki 3- Middle: Część jest pośrodku jednostki 4- Rear: Część jest z tyłu jednostki 5- Right: Część jest po prawej stronie jednostki 6- Top: Część jest na górze jednostki
Service Label	STRING-ASCII	Służy do identyfikacji lub opisania usługi
Location Info	STRING-ASCII	Służy do dostarczenia informacji o lokalizacji
Location Rack	STRING-ASCII	Identyfikuje konkretną szafę rack lub lokalizację szczeliny w systemie lub środowisku fizycznym
Location Row	STRING-ASCII	Wskazuje rząd w strukturze fizycznej
Location Offset	INT32	Reprezentuje przesunięcie (offset) lub korektę położenia w lokalizacji
Rack Offset Units	UINT8	Typ używanych jednostek rack: 0- EIA_310: Jednostka szafy rack równa 1,75 cala (44,45 mm) 1- OpenU: Jednostka szafy rack równa 48 mm (1,89 cala)
Room	STRING-ASCII	Dostarcza nazwę lub identyfikator pomieszczenia
Floor	STRING-ASCII	Określa piętro lub poziom, na którym znajduje się lokalizacja lub przedmiot
Model	STRING-ASCII	Dostarcza nazwę lub numer modelu produktu lub komponentu
Serial Number	STRING-ASCII	Służy do unikalnej identyfikacji numeru seryjnego
Part Number	STRING-ASCII	Zapewnia unikalny identyfikator określonej części lub komponentu
Status State	BIT	Wskazuje obecny status lub stan obiektu
Status Health	UINT8	Reprezentuje stan zdrowia/sprawności obiektu lub zasobu: 0- Critical: Stan krytyczny wymaga natychmiastowej uwagi 1- OK: Normalny 2- Warning: Stan wymaga uwagi

Redfish Control Struct values

Nazwa (Name)	Typ danych (Data Type)	Definicja (Definition)
ID	STRING-ASCII	Unikalna nazwa ID
Name	STRING-ASCII	Nazwa przypisywana dla własnych referencji.
Description	STRING-ASCII	Krótkie tekstowe wyjaśnienie obiektu lub zasobu.
Status State	BIT	Wskazuje obecny status lub stan obiektu
Status Health	UINT8	Reprezentuje stan sprawności obiektu: 0- Critical: Stan krytyczny wymaga natychmiastowej uwagi. 1- OK: Normalny 2- Warning: Stan wymaga uwagi
Location Ordinal Value	UINT32	Liczba reprezentująca lokalizację sterownika
Location Type	UINT8	Typ lokalizacji części: 0- Backplane: Płyta montażowa (v1.12+) 1- Bay: Wnęka 2- Connector: Złącze lub port 3- Embedded: Wbudowana w część (v1.13+) 4- Slot: Gniazdo (slot) 5- Socket: Gniazdo procesora/układu
Orientation	UINT8	Kierunek orientacji: 0- BackToFront: Od tyłu do przodu 1- BottomToTop: Od dołu do góry 2- FrontToBack: Od przodu do tyłu 3- LeftToRight: Od lewej do prawej 4- RightToLeft: Od prawej do lewej
Reference	UINT8	Punkt odniesienia dla lokalizacji: 0- Bottom: Część jest na dole jednostki 1- Front: Część jest z przodu jednostki 2- Left: Część jest po lewej stronie jednostki 3- Middle: Część jest pośrodku jednostki 4- Rear: Część jest z tyłu jednostki 5- Right: Część jest po prawej stronie jednostki 6- Top: Część jest na górze jednostki
Service Label	STRING-ASCII	Służy do identyfikacji lub opisania usługi
Location Info	STRING-ASCII	Służy do dostarczenia informacji o lokalizacji.
Location Rack	STRING-ASCII	Identyfikuje konkretną szafę rack lub lokalizację szczeliny w systemie.
Location Row	STRING-ASCII	Wskazuje rząd w strukturze fizycznej
Location Offset	INT32	Reprezentuje przesunięcie w lokalizacji
Rack Offset Units	UINT8	Typ używanych jednostek rack: 0- EIA_310: 1,75 cala (44,45 mm) 1- OpenU: 48 mm (1,89 cala)
Room	STRING-ASCII	Nazwa lub identyfikator pomieszczenia
Floor	STRING-ASCII	Określa piętro lub poziom lokalizacji
Allowable Max	REAL	Maksymalne możliwe ustawienie dla tego sterownika. Ta właściwość będzie wskazywać na maksymalną dopuszczalną wartość właściwości SetPoint lub SettingMax. System nie zaakceptuje wartości powyżej tej granicy.
Allowable Min	REAL	Minimalne możliwe ustawienie dla tego sterownika. System nie zaakceptuje wartości SetPoint lub SettingMin poniżej tej granicy.
Control Delay Seconds	REAL	Opóźnienie czasowe w sekundach przed aktywacją sterowania, po odchyleniu wartości od wartości zadanej (set point).
Coefficient Update Time	STRING-ASCII	Data i czas, kiedy współczynniki pętli sterowania zostały ostatnio zmienione.
Differential	REAL	Współczynnik różniczkowy. Właściwość zawiera współczynnik różniczkowy (D) w pętli sterowania.
Integral	REAL	Współczynnik całkujący. Właściwość zawiera współczynnik całkujący (I) w pętli sterowania.
Proportional	REAL	Współczynnik proporcjonalny. Właściwość zawiera współczynnik proporcjonalny (P) w pętli sterowania.
Control Mode	UINT8	Aktualny tryb działania sterownika: 0- Automatic: Automatyczne dostosowanie kontroli w celu osiągnięcia wartości zadanej. 1- Disabled: Sterownik wyłączony. 2- Manual: Brak automatycznych korekt w sterowniku. 3- Override: Nadpisanie wartości zadanej przez użytkownika.
Control Type	UINT8	Typ sterowania: 0- Duty Cycle (%): Kontrola cyklu pracy (np. PWM). SetPointUnits zawiera %. (v1.5+) 1- Frequency (Hz): Kontrola limitu częstotliwości (Hz). SetPointUnits zawiera Hz. 2- FrequencyMHz (MHz): Kontrola częstotliwości w megahercach. SetPointUnits zawiera MHz. (v1.1+) 3- Liquid FlowLPM: Kontrola przepływu cieczy (L/min). SetPointUnits zawiera L/min. (v1.6+) 4- Percent (%): Kontrola oparta na procencie. SetPointUnits zawiera %. (v1.5+) 5- Power: Kontrola poboru mocy (W). SetPointUnits zawiera W. 6- PressurekPa: Kontrola ciśnienia w systemie (kPa). SetPointUnits zawiera kPa. (v1.3+) 7- Temperature: Kontrola temperatury (termostat) (°C). SetPointUnits zawiera Cel. 8- Valve (% open): Kontrola zaworu (% otwarcia). Wartość 100 to całkowicie otwarty, 0 to całkowicie zamknięty. SetPointUnits zawiera %. (v1.3+)
Dead Band	REAL	Maksymalne dopuszczalne odchylenie od wartości zadanej, zanim nastąpi aktywacja sterowania.
Default Set Point	REAL	Domyślna wartość zadana dla sterownika.
Implementation	UINT8	Implementacja sterowania: 0- Direct: Wartość zadana bezpośrednio wpływa na wartość kontrolną. 1- Monitored: Sterownik fizyczny, którego nie można regulować z tego interfejsu. 2- Programmable: Wartość zadaną można regulować z tego interfejsu.
Increment	REAL	Najmniejszy obsługiwany przyrost dla wartości zadanej.
Physical Context	UINT8	Obszar lub urządzenie, którego dotyczy to sterowanie: 0- Accelerator: Akcelerator 1- ACInput: Wejście AC 2- ACMaintenanceBypassInput: Wejście obejścia serwisowego AC 3- ACOutput: Wyjście AC 4- ACStaticBypassInput: Wejście statycznego obejścia AC 5- ACUtilityInput: Wejście zasilania sieciowego AC 6- ASIC: Urządzenie ASIC (np. chip sieciowy) 7- Back: Tył obudowy 8- Backplane: Płyta montażowa 9- Battery: Bateria 10- Board: Płytka drukowana 11- Chassis: Cała obudowa 12- ComputeBay: Wewnątrz wnęki obliczeniowej 13- CoolingSubsystem: Cały podsystem chłodzenia (powietrze/ciecz) 14- CPU: Procesor 15- CPUSubsystem: Cały podsystem procesora 16- DCBus: Szyna DC 17- Exhaust: Punkt wylotu powietrza 18- ExpansionBay: Wewnątrz wnęki rozszerzeń 19- Fan: Wentylator 20- FPGA: Układ FPGA 21- Front: Przód obudowy 22- GPU: Procesor graficzny 23- GPUSubsystem: Cały podsystem GPU 24- Intake: Punkt wlotu powietrza 25- LiquidInlet: Wlot cieczy do obudowy 26- LiquidOutlet: Wylot cieczy z obudowy 27- Lower: Dolna część obudowy 28- Memory: Urządzenie pamięci 29- MemorySubsystem: Podsystem pamięci 30- Motor: Silnik 31- NetworkBay: Wnęka sieciowa 32- NetworkingDevice: Urządzenie sieciowe 33- PowerSubsystem: Podsystem zasilania 34- PowerSupply: Zasilacz 35- PowerSupplyBay: Wnęka zasilacza 36- Pump: Pompa 37- Rectifier: Prostownik 38- Room: Pomieszczenie 39- StorageBay: Wnęka pamięci masowej 40- StorageDevice: Urządzenie pamięci masowej 41- StorageSubsystem: Podsystem pamięci masowej 42- Switch: Urządzenie przełączające (Switch) 43- SystemBoard: Płyta główna (PCB) 44- Transceiver: Transceiver 45- Transformer: Transformator 46- TrustedModule: Zaufany moduł 47- Upper: Górna część obudowy 48- VoltageRegulator: Regulator napięcia
Physical Sub Context	UINT8	Zastosowanie lub lokalizacja wewnątrz urządzenia: 0- Input: Wejście. 1- Output: Wyjście.
Set Point	REAL	Pożądana wartość zadana sterownika.
Set Point Accuracy	REAL	Dokładność (+/-) wartości zadanej. Zwracana wartość będzie bezwzględną wartością maksymalnego odchylenia SetPoint od wartości rzeczywistej (w jednostkach dla tego sterownika).
Set Point Type	UINT8	Typ wartości zadanej używanej przez sterownik: 0- Range: Kontroler wykorzystuje zakres (SetPointRange). Zdefiniowane są tu SettingMin oraz SettingMax. Właściwość SetPoint będzie nieobecna. 1- Single: Kontroler korzysta z pojedynczego punktu zadanego. Właściwość SetPoint jest obecna. (Brak SettingMin i SettingMax).
Set Point Units	STRING-ASCII	Jednostki wartości zadanej w formacie UCUM.
Set Point Update Time	STRING-ASCII	Data i godzina zmiany wartości zadanej.
Setting Max	REAL	Maksymalny punkt zadany w dozwolonym zakresie.
Setting Min	REAL	Minimalny punkt zadany w dozwolonym zakresie.

Redfish Cooling Unit Struct values

Nazwa (Name)	Typ danych (Data Type)	Definicja (Definition)
ID	STRING-ASCII	Unikalna nazwa ID
Name	STRING-ASCII	Nazwa przypisywana dla własnych referencji
Description	STRING-ASCII	Krótkie tekstowe wyjaśnienie obiektu lub zasobu
Status State	BIT	Wskazuje obecny status lub stan obiektu
Status Health	UINT8	Reprezentuje stan sprawności obiektu: 0- Critical: Stan krytyczny wymaga natychmiastowej uwagi 1- OK: Normalny 2- Warning: Stan wymaga uwagi
Cooling Capacity Watts	UINT32	Określa maksymalną pojemność chłodniczą systemu lub komponentu (w Watach)
Equipment Type	UINT8	Opcje typu wyposażenia: 0- CDU: Jednostka dystrybucji chłodzenia (Coolant Distribution Unit) 1- HeatExchanger: Wymiennik ciepła 2- ImmersionUnit: Jednostka chłodzenia zanurzeniowego
Firmware Version	STRING-ASCII	Wersja oprogramowania układowego (firmware) tego sprzętu
Location Ordinal Value	UINT32	Liczba reprezentująca lokalizację części
Location Type	UINT8	Typ lokalizacji części: 0- Backplane: Płyta montażowa (v1.12+) 1- Bay: Wnęka 2- Connector: Złącze lub port 3- Embedded: Wbudowana w część (v1.13+) 4- Slot: Gniazdo 5- Socket: Gniazdo procesora
Orientation	UINT8	Kierunek orientacji (identycznie jak w Chassis) 0- BackToFront 1- BottomToTop 2- FrontToBack 3- LeftToRight 4- RightToLeft
Reference	UINT8	Punkt odniesienia dla lokalizacji: 0- Bottom: Część jest na dole jednostki 1- Front: Część jest z przodu jednostki 2- Left: Część jest po lewej stronie jednostki 3- Middle: Część jest pośrodku jednostki 4- Rear: Część jest z tyłu jednostki 5- Right: Część jest po prawej stronie jednostki 6- Top: Część jest na górze jednostki
Service Label	STRING-ASCII	Służy do identyfikacji lub opisania usługi
Location Info	STRING-ASCII	Służy do dostarczenia informacji o lokalizacji.
Location Rack	STRING-ASCII	Identyfikuje konkretną szafę rack lub lokalizację szczeliny w systemie.
Location Row	STRING-ASCII	Wskazuje rząd w strukturze fizycznej
Location Offset	INT32	Reprezentuje przesunięcie w lokalizacji
Rack Offset Units	UINT8	Typ używanych jednostek rack: 0- EIA_310: 1,75 cala (44,45 mm) 1- OpenU: 48 mm (1,89 cala)
Room	STRING-ASCII	Nazwa lub identyfikator pomieszczenia
Floor	STRING-ASCII	Określa piętro lub poziom lokalizacji
Manufacturer	STRING-ASCII	Producent tego sprzętu
Model	STRING-ASCII	Dostarcza nazwę lub numer modelu produktu lub komponentu
Part Number	STRING-ASCII	Zapewnia unikalny identyfikator określonej części lub komponentu
Serial Number	STRING-ASCII	Służy do unikalnej identyfikacji numeru seryjnego

Redfish Cooling Loops Struct values

Nazwa (Name)	Typ danych (Data Type)	Definicja (Definition)
ID	STRING-ASCII	To jest unikalna nazwa ID
Name	STRING-ASCII	To jest nazwa przypisywana dla własnych referencji.
Description	STRING-ASCII	Krótkie tekstowe wyjaśnienie obiektu lub zasobu.
Additive Name	STRING-ASCII	Podaje nazwę dodatku (np. domieszki antykorozyjnej)
Additive Percent	REAL	Wskazuje proporcję dodatku w stosunku do całej mieszanki
Coolant Type	UINT8	Określa typ chłodziwa: 0- Dielectric: Płyn dielektryczny 1- Fluorocarbon: Na bazie fluorowęglowodorów 2- Hydrocarbon: Na bazie węglowodorów 3- Water: Woda lub mieszanka glikolu, w tym dodatki
Density Kg Per Cubic Meter	REAL	Określa gęstość substancji (kg/m³)
Rated Service Hours	REAL	Wskazuje oczekiwaną lub zalecaną liczbę roboczogodzin przed koniecznością konserwacji lub wymiany
Service Date	STRING-ASCII	Data przeprowadzenia obsługi lub konserwacji
Service Hours	REAL	Całkowity czas poświęcony na zadania serwisowe lub konserwacyjne
Specific Heat kJoules Per KgK	REAL	Reprezentuje ciepło właściwe substancji, mierzone w kilodżulach na kilogram-kelwin (kJ/kg-K)
Coolant Level Status	UINT8	Wskazuje aktualny status lub poziom chłodziwa: 0- Critical: Stan krytyczny wymaga uwagi 1- OK: Normalny 2- Warning: Ostrzeżenie
Coolant Quality	UINT8	Wskazuje jakość lub stan chłodziwa: 0- Critical: Stan krytyczny 1- OK: Normalny 2- Warning: Ostrzeżenie
Location Indicator	BIT	Używany do reprezentowania prostego binarnego stanu lub warunku związanego z lokalizacją
Rated Flow	REAL	Określa zaprojektowane lub nominalne natężenie przepływu, do obsługi którego przystosowany jest system
Rated Pressure kPa	REAL	Określa maksymalne lub nominalne ciśnienie (kPa) dla systemu
Status State	BIT	Wskazuje obecny status lub stan obiektu
Status Health	UINT8	Reprezentuje stan sprawności obiektu: 0- Critical: Stan krytyczny wymaga natychmiastowej uwagi 1- OK: Normalny 2- Warning: Stan wymaga uwagi

Redfish Filter Struct values

Nazwa (Name)	Typ danych (Data Type)	Definicja (Definition)
ID	STRING-ASCII	To jest unikalna nazwa ID
Name	STRING-ASCII	To jest nazwa przypisywana dla własnych referencji.
Description	STRING-ASCII	Krótkie tekstowe wyjaśnienie obiektu lub zasobu.
Status State	BIT	Wskazuje obecny status lub stan obiektu
Status Health	UINT8	Reprezentuje stan sprawności obiektu: 0- Critical: Stan krytyczny wymaga natychmiastowej uwagi 1- OK: Normalny 2- Warning: Stan wymaga uwagi
Hot Pluggable	BIT	Wskazuje, czy komponent lub urządzenie może zostać włożone lub usunięte podczas działania systemu bez konieczności wyłączania zasilania (Hot-Plug)
Location Ordinal Value	UINT32	Liczba reprezentująca lokalizację części
Location Type	UINT8	Typ lokalizacji części: 0- Backplane: Płyta montażowa (v1.12+) 1- Bay: Wnęka 2- Connector: Złącze lub port 3- Embedded: Wbudowana w część (v1.13+) 4- Slot: Gniazdo (slot) 5- Socket: Gniazdo procesora/układu
Orientation	UINT8	Kierunek orientacji szczelin (slotów): 0- BackToFront: Kolejność jest od tyłu do przodu 1- BottomToTop: Kolejność jest od dołu do góry 2- FrontToBack: Kolejność jest od przodu do tyłu 3- LeftToRight: Kolejność jest od lewej do prawej 4- RightToLeft: Kolejność jest od prawej do lewej
Reference	UINT8	Punkt odniesienia dla lokalizacji części: 0- Bottom: Część jest na dole jednostki 1- Front: Część jest z przodu jednostki 2- Left: Część jest po lewej stronie jednostki 3- Middle: Część jest pośrodku jednostki 4- Rear: Część jest z tyłu jednostki 5- Right: Część jest po prawej stronie jednostki 6- Top: Część jest na górze jednostki
Service Label	STRING-ASCII	Służy do identyfikacji lub opisania usługi
Location Info	STRING-ASCII	Służy do dostarczenia informacji o lokalizacji
Location Rack	STRING-ASCII	Identyfikuje konkretną szafę rack lub lokalizację szczeliny w systemie
Location Row	STRING-ASCII	Wskazuje rząd w strukturze fizycznej
Location Offset	INT32	Reprezentuje przesunięcie (offset) lub korektę położenia w lokalizacji
Rack Offset Units	UINT8	Typ używanych jednostek rack: 0- EIA_310: Jednostka szafy rack równa 1,75 cala (44,45 mm) 1- OpenU: Jednostka szafy rack równa 48 mm (1,89 cala)
Room	STRING-ASCII	Dostarcza nazwę lub identyfikator pomieszczenia
Floor	STRING-ASCII	Określa piętro lub poziom, na którym znajduje się lokalizacja lub przedmiot
Location Indicator	BIT	Używany do reprezentowania prostego binarnego stanu lub warunku związanego z lokalizacją
Manufacturer	STRING-ASCII	Producent tego sprzętu
Model	STRING-ASCII	Dostarcza nazwę lub numer modelu produktu lub komponentu
Part Number	STRING-ASCII	Zapewnia unikalny identyfikator określonej części lub komponentu
Physical Context	UINT8	Obszar lub urządzenie, do którego ma zastosowanie dany filtr: 0- Accelerator do 48- VoltageRegulator (zgodna z tabelą Control)
Rated Service Hours	REAL	Wskazuje oczekiwaną lub zalecaną liczbę roboczogodzin przed koniecznością konserwacji lub wymiany
Replaceable	BIT	Wskazuje, czy dany komponent można wymienić
Service Date	STRING-ASCII	Data przeprowadzenia obsługi lub konserwacji
Service Hours	REAL	Całkowity czas poświęcony na zadania serwisowe lub konserwacyjne

Redfish Pump Struct values

Nazwa (Name)	Typ danych (Data Type)	Definicja (Definition)
ID	STRING-ASCII	To jest unikalna nazwa ID
Name	STRING-ASCII	To jest nazwa przypisywana dla własnych referencji.
Description	STRING-ASCII	Krótkie tekstowe wyjaśnienie obiektu lub zasobu.
Status State	BIT	Wskazuje obecny status lub stan obiektu
Status Health	UINT8	Reprezentuje stan sprawności obiektu: 0- Critical: Stan krytyczny wymaga natychmiastowej uwagi 1- OK: Normalny 2- Warning: Stan wymaga uwagi
Firmware Version	STRING-ASCII	Reprezentuje wersję oprogramowania sprzętowego pompy
Location Ordinal Value	UINT32	Liczba reprezentująca lokalizację części
Location Type	UINT8	Typ lokalizacji części: 0- Backplane: Płyta montażowa (v1.12+) 1- Bay: Wnęka 2- Connector: Złącze lub port 3- Embedded: Wbudowana w część (v1.13+) 4- Slot: Gniazdo (slot) 5- Socket: Gniazdo procesora/układu
Orientation	UINT8	Kierunek orientacji szczelin (slotów): 0- BackToFront: Kolejność jest od tyłu do przodu 1- BottomToTop: Kolejność jest od dołu do góry 2- FrontToBack: Kolejność jest od przodu do tyłu 3- LeftToRight: Kolejność jest od lewej do prawej 4- RightToLeft: Kolejność jest od prawej do lewej
Reference	UINT8	Punkt odniesienia dla lokalizacji części: 0- Bottom: Część jest na dole jednostki 1- Front: Część jest z przodu jednostki 2- Left: Część jest po lewej stronie jednostki 3- Middle: Część jest pośrodku jednostki 4- Rear: Część jest z tyłu jednostki 5- Right: Część jest po prawej stronie jednostki 6- Top: Część jest na górze jednostki
Service Label	STRING-ASCII	Służy do identyfikacji lub opisania usługi
Location Info	STRING-ASCII	Służy do dostarczenia informacji o lokalizacji
Location Rack	STRING-ASCII	Identyfikuje konkretną szafę rack lub lokalizację szczeliny w systemie
Location Row	STRING-ASCII	Wskazuje rząd w strukturze fizycznej
Location Offset	INT32	Reprezentuje przesunięcie (offset) lub korektę położenia w lokalizacji
Rack Offset Units	UINT8	Typ używanych jednostek rack: 0- EIA_310: Jednostka szafy rack równa 1,75 cala (44,45 mm) 1- OpenU: Jednostka szafy rack równa 48 mm (1,89 cala)
Room	STRING-ASCII	Dostarcza nazwę lub identyfikator pomieszczenia
Floor	STRING-ASCII	Określa piętro lub poziom, na którym znajduje się lokalizacja lub przedmiot
Location Indicator	BIT	Używany do reprezentowania prostego binarnego stanu lub warunku związanego z lokalizacją
Manufacturer	STRING-ASCII	Producent tego sprzętu
Model	STRING-ASCII	Dostarcza nazwę lub numer modelu produktu lub komponentu
Part Number	STRING-ASCII	Zapewnia unikalny identyfikator określonej części lub komponentu
Physical Context	UINT8	Urządzenie lub obszar, którego dotyczy praca pompy: 0- Accelerator do 46- VoltageRegulator (zgodna z tabelą Control)
Production Date	STRING-ASCII	Data produkcji
Pump Type	UINT8	Określa typ lub model pompy: 0- Compressor: Kompresor 1- Liquid: Pompa cieczy (wody)
Service Number	STRING-ASCII	Unikalny identyfikator zdarzenia serwisowego
Service Hours	REAL	Liczba przepracowanych godzin
Version	STRING-ASCII	Numer wersji dla oprogramowania/sprzętu

Redfish Reservoir Struct values

Nazwa (Name)	Typ danych (Data Type)	Definicja (Definition)
ID	STRING-ASCII	To jest unikalna nazwa ID
Name	STRING-ASCII	To jest nazwa przypisywana dla własnych referencji.
Description	STRING-ASCII	Krótkie tekstowe wyjaśnienie obiektu lub zasobu.
Status State	BIT	Wskazuje obecny status lub stan obiektu
Status Health	UINT8	Reprezentuje stan sprawności obiektu: 0- Critical: Stan krytyczny wymaga natychmiastowej uwagi 1- OK: Normalny 2- Warning: Stan wymaga uwagi
Capacity Liters	REAL	Określa całkowitą objętość lub pojemność zbiornika (w litrach)
Fluid Level Status	UINT8	Wskazuje bieżący stan lub poziom płynu w pojemniku: 0- Critical: Stan krytyczny wymaga natychmiastowej uwagi 1- OK: Normalny 2- Warning: Stan wymaga uwagi
Location Ordinal Value	UINT32	Liczba reprezentująca lokalizację części
Location Type	UINT8	Typ lokalizacji części: 0- Backplane, 1- Bay, 2- Connector, 3- Embedded, 4- Slot, 5- Socket (zgodna z tabelą Chassis)
Orientation	UINT8	Kierunek orientacji szczelin (slotów): 0- BackToFront, 1- BottomToTop, 2- FrontToBack, 3- LeftToRight, 4- RightToLeft
Reference	UINT8	Punkt odniesienia dla lokalizacji części: 0- Bottom do 6- Top (zgodna z tabelą Chassis)
Service Label	STRING-ASCII	Służy do identyfikacji lub opisania usługi
Location Info	STRING-ASCII	Służy do dostarczenia informacji o lokalizacji
Location Rack	STRING-ASCII	Identyfikuje konkretną szafę rack lub lokalizację szczeliny w systemie
Location Row	STRING-ASCII	Wskazuje rząd w strukturze fizycznej
Location Offset	INT32	Reprezentuje przesunięcie (offset) lub korektę położenia w lokalizacji
Rack Offset Units	UINT8	Typ używanych jednostek rack: 0- EIA_310, 1- OpenU
Room	STRING-ASCII	Dostarcza nazwę lub identyfikator pomieszczenia
Floor	STRING-ASCII	Określa piętro lub poziom, na którym znajduje się lokalizacja lub przedmiot
Location Indicator	BIT	Używany do reprezentowania prostego binarnego stanu lub warunku związanego z lokalizacją
Manufacturer	STRING-ASCII	Producent tego sprzętu
Model	STRING-ASCII	Dostarcza nazwę lub numer modelu produktu lub komponentu
Part Number	STRING-ASCII	Zapewnia unikalny identyfikator określonej części lub komponentu
Physical Context	UINT8	Obszar obudowy/systemu (od 0 do 46)
Reservoir Type	UINT8	Identyfikuje klasyfikację zbiornika: 0- Immersion: Zbiornik do chłodzenia zanurzeniowego 1- Inline: Zbiornik zintegrowany (inline) 2- Overflow: Zbiornik przelewowy na nadmiar płynu 3- Reserve: Zbiornik zapewniający zapasową objętość płynu
Serial Number	STRING-ASCII	Służy do unikalnej identyfikacji numeru seryjnego

Redfish Environment Metrics Struct values

Nazwa (Name)	Typ danych (Data Type)	Definicja (Definition)
ID	STRING-ASCII	To jest unikalna nazwa ID
Name	STRING-ASCII	To jest nazwa przypisana dla własnej referencji.
Description	STRING-ASCII	Krótkie wyjaśnienie tekstowe obiektu (mierników środowiskowych)

Redfish Leak Detector Struct values

Nazwa (Name)	Typ danych (Data Type)	Definicja (Definition)
ID	STRING-ASCII	Identyfikator dla detektora wycieku
Name	STRING-ASCII	Nazwa detektora wycieku
Description	STRING-ASCII	Opis detektora wycieku
Status State	BIT	Stan detektora wycieku
Status Health	UINT8	Zdrowie detektora wycieku: 0- Critical, 1- OK, 2- Warning
Detector State	UINT8	Wskazuje stan operacyjny detektora: 0- Critical: Stan krytyczny 1- OK: Normalny 2- Warning: Ostrzeżenie
Leak Detector Type	UINT8	Specyfikuje model detektora wycieku: 0- Float Switch: Przełącznik pływakowy 1- Moisture: Czujnik wilgoci
Location Data (Ordinal... do Floor)	Różne	Zestaw właściwości określających położenie czujnika wycieków (identyczny z tabelą Chassis)
Manufacturer	STRING-ASCII	Informacje produkcyjne o detektorze
Model	STRING-ASCII	Model detektora
Part Number	STRING-ASCII	Numer części
Physical Context	UINT8	Obszar zastosowania detektora (wartości 0-46 np. ACInput, Backplane, CoolingSubsystem, itp.)
Sensing Frequency	REAL	Definiuje częstotliwość, z jaką przeprowadzana jest operacja pomiaru/detekcji.
Serial Number	STRING-ASCII	Służy do unikalnej identyfikacji czujnika (numer seryjny)

Redfish Leak Detection Struct values

Nazwa (Name)	Typ danych (Data Type)	Definicja (Definition)
ID	STRING-ASCII	To jest unikalna nazwa ID
Name	STRING-ASCII	To jest nazwa przypisywana dla własnych referencji.
Description	STRING-ASCII	Krótkie tekstowe wyjaśnienie obiektu lub zasobu.
Status State	BIT	Wskazuje obecny status lub stan detekcji.
Status Health	UINT8	Reprezentuje stan zdrowia obiektu: 0- Critical: Stan krytyczny wymaga natychmiastowej uwagi 1- OK: Normalny 2- Warning: Stan wymaga uwagi

Redfish Coolant Connector Struct values

Nazwa (Name)	Typ danych (Data Type)	Definicja (Definition)
ID	STRING-ASCII	Identyfikator złącza chłodziwa
Name	STRING-ASCII	Nazwa złącza chłodziwa
Description	STRING-ASCII	Opis złącza chłodziwa
Status State	BIT	Status złącza chłodziwa
Status Health	UINT8	Zdrowie złącza: 0- Critical, 1- OK, 2- Warning
Coolant Connector Type	UINT8	Określa typ złącza chłodziwa użytego w systemie: 0- Closed: Pętla zamknięta lub samowystarczalna 1- Inline: Połączenie liniowe lub punkt pomiaru 2- Pair: Para złączy 3- Return: Złącze powrotne (odpływ) 4- Supply: Złącze zasilające (wlot)
Cooling Loop Name	STRING-ASCII	Nazwa przypisana do powiązanej pętli chłodzącej w systemie
Location Indicator	UINT8	Flaga lub kod wskazujący obecność lub konkretną lokalizację: 0- Backplane 1- Bay
Rated Flow	REAL	Maksymalne lub określone natężenie przepływu gazu lub płynu dla złącza
Rated Flow Pressure kPa	REAL	Ciśnienie odpowiadające natężeniu przepływu (w kPa)
Rated Pressure kPa	REAL	Maksymalne dozwolone ciśnienie w złączu (w kPa)
