DCB-CDU-USC-01

DCB-CDU-USC-01 – kompletne sterowanie CDU dla Data Center (UniStream USC z wirtualnym HMI)

DCB-CDU-USC-01 to gotowy zestaw sterowania dla Cooling Distribution Unit (CDU) w centrach danych, zaprojektowany z myślą o szybkim wdrożeniu i zgodności z wymaganiami infrastruktury Data Center. Platforma UniStream integruje w jednym urządzeniu: sterowanie, obsługę I/O, komunikację, wizualizację, diagnostykę i centralny monitoring. Dzięki temu rozwiązanie eliminuje potrzebę stosowania zewnętrznych gateway’ów, konwerterów protokołów oraz dodatkowych urządzeń integracyjnych.

Jedno rozwiązanie – pełna łączność i integracja

Zestaw jest przygotowany do integracji z typowymi urządzeniami i systemami spotykanymi w aplikacjach CDU: pompami, wentylatorami EC, falownikami/VFD, urządzeniami HVAC oraz nadrzędnymi systemami BMS/SCADA. W pakiecie dostępne są kluczowe protokoły wykorzystywane w Data Center, a także natywna obsługa Redfish i IPv6, co umożliwia bezpośrednią komunikację z systemami zarządzania Data Center.

Niezawodność i architektury wysokiej dostępności

Wbudowana obsługa pracy grupowej N+1 oraz Master-Slave pozwala projektować układy o wysokiej dostępności, zapewniając płynne przełączenia i ciągłość chłodzenia w aplikacjach mission-critical.

Zdalny dostęp i cyberbezpieczeństwo

Rozwiązanie wspiera zdalny monitoring i obsługę dzięki wbudowanemu Web Server i VNC. Dodatkowo pakiet odpowiada na wymagania bezpieczeństwa środowisk Data Center, w tym na potrzeby audytu zdarzeń (Redfish Events / Audit Trail).

Co odróżnia wariant USC?

Wariant USC wykorzystuje sterownik UniStream z wirtualnym HMI wraz z osobnym panelem HMI o przekątnej 7 cali.

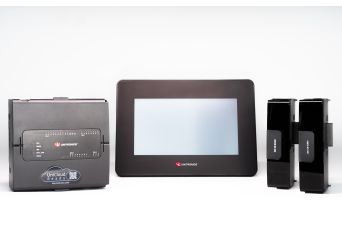

Skład zestawu DCB-CDU-USC-01

• USC-B10-TA32 – główny sterownik CDU z wbudowanym I/O (TA32), wersja B10 (1 szt.).
• USL-070-B05 - panel HMI (1szt.)
• UAC-CX-01CAN – komunikacja CAN do funkcji grupowych (N+1 / Master-Slave) (1 szt.).
• UAC-CX-01RS4 – RS485 dla Modbus RTU / BACnet MS/TP oraz integracji SCADA/BMS (2 szt.).
• 640008114 – karta SD 16 GB UHS (wymagana dla Redfish Events i Audit Trail) (1 szt.).

Licencje i protokoły w pakiecie

• BACnet IP Server (ULC-BNET101)
• BACnet Client (ULC-BNET201)
• IPv6 Protocol (ULC-IPV6101)
• Redfish Standard (ULC-RF101)

Uwaga: Funkcjonalnie konfiguracje US7 i USC zapewniają tę samą łączność i możliwości sterowania – różnica dotyczy formy montażu i sposobu realizacji HMI.
