Komunikacja za pomocą protokołu FTP

Tematem tej części Akademii PLC Elmark jest komunikacja FTP, czyli protokółu transferu plików, do komunikacji Serwer-Klient.

Komunikacja FTP jest używana do wysyłania i odbierania plików, miedzy sterownikami UniStream oraz innymi urządzeniami, za pomocą Ethernetu. Sterowniki UniStream mogą pracować zarówno jako serwer jak i odbiorca, czyli klient.

Konfiguracja komunikacji FTP

Najpierw w konfiguracji komunikacji FTP, należy ustawić unikalny adres IP Ethernet panelu HMI.

Konfiguracja Serwera

Pliki są przechowywane na karcie SD podłączonej do sterownika, dzięki czemu możemy szybko dodawać, zmieniać pliki znajdujące się na sterowniku.

W drzewku Solution Explorer, należy otworzyć PLC Communications> Protocols> FTP, a następnie kliknąć Add New FTP Server.
UniLogic automatycznie tworzy strukturę FTP Server.
Należy pamietać, że w jednym projekcie może znajdować się tylko jeden serwer.

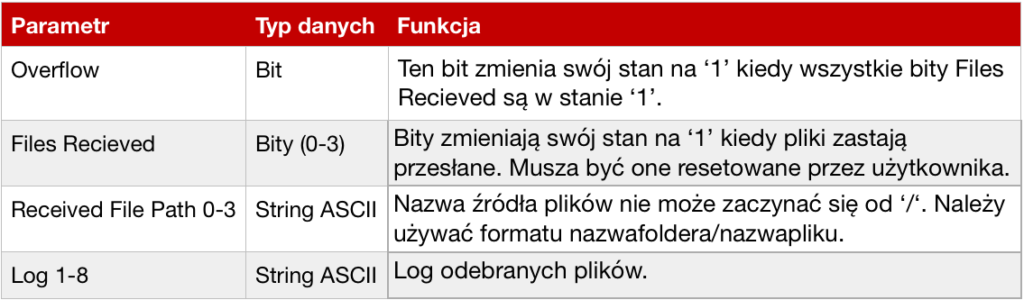

W polu FTP Server name możemy zmienić jego nazwę. Pola Username i Password pozwala nam na dodanie nazwy użytkownika oraz hasła dostępu. Mamy także możliwość zezwolenia jedynie na odczyt plików, klikając Read-only, dzięki czemu na kartę SD nie będą nadpisywane niechciane pliki.

Konfiguracja Klienta

W drzewku Solution Explorer, otwórz PLC Communications> Protocols> FTP, a następnie kliknij Add New FTP Client.
UniLogic automatycznie tworzy strukturę FTP Client.

W polu FTP Client name możemy zmienić jego nazwę. Pola Username i Password pozwala nam na dodanie nazwy użytkownika oraz hasła dostępu. W polu Remote IP należy podać adres IP klienta.

Transfer plików za pomocą komunikacji FTP

Przesyłanie plików odbywa się za pomocą bloków funkcyjnych Ladder. Źródło pliku jest podawane za pomocą danych tekstowych typu ASCII. Można je nadać je jako power-up value lub zapisując ich wartość do tagów.

Wysyłanie plików

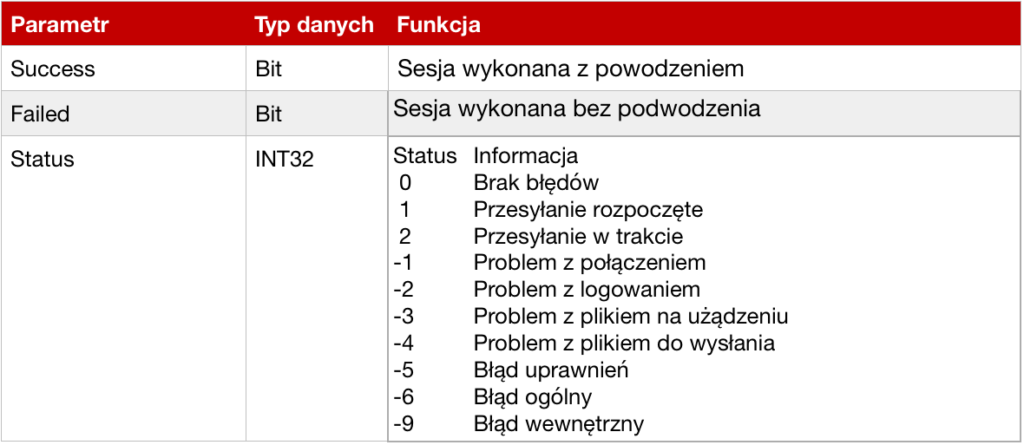

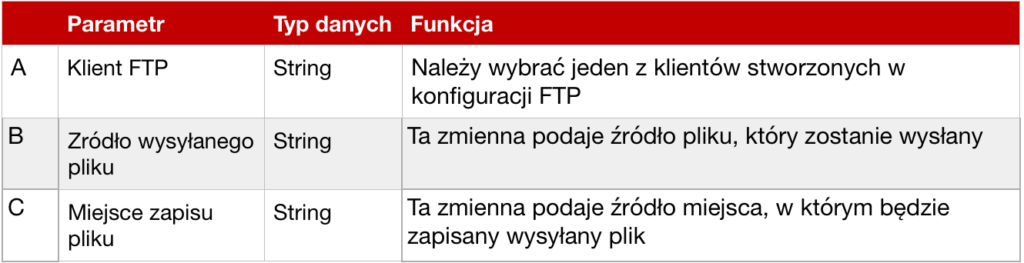

W celu wysyłania plików z karty SD sterownika za pomocą tego protokołu należy użyć bloku FTP Send.

Odbieranie plików

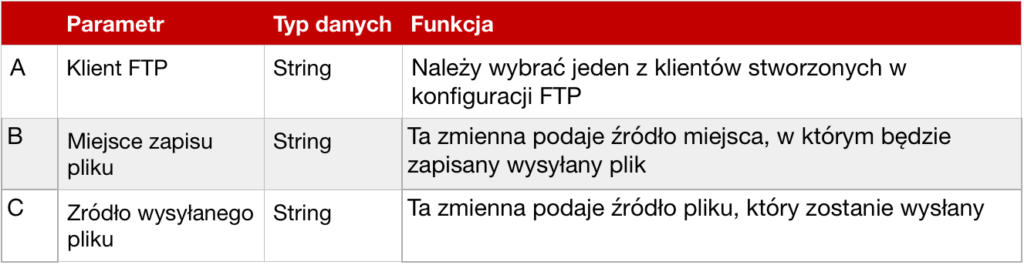

W celu odebrania pliku i zapisania go na karcie SD Sterownika, należy użyć bloku FTP Receive.

Podsumowanie

Używanie Komunikacji FTP pozwala na transfer miedzy sterownikami PLC lub sterownikiem i innymi urządzeniami wspierającymi ten protokół. Dzięki prostocie w konfiguracji i używaniu, ma wiele użytecznych zastosowań, dlatego warto znać i wykorzystywać ten sposób transferu plików.
