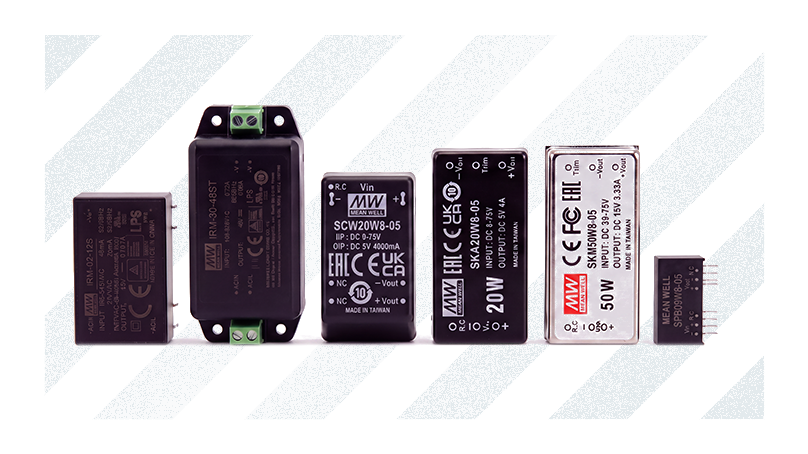

Zakres napięć wejściowych urządzeń jest istotnym parametrem, który należy uwzględnić przy projektowaniu płytek PCB.
Jest on definiowany przez konstruktora na podstawie odpowiednich założeń projektowych. Wpływają na niego właściwości i tolerancje napięć komponentów używanych w projekcie. Należą do nich kondensatory i inne układy scalone.
Określenie napięć nie zawsze jest proste, gdyż np. pojemność kondensatorów ceramicznych obniża się, przy zbliżaniu się do napięcia znamionowego.
Wąski zakres tolerowanych napięć może powodować brak odpowiedniego działania np. przy zbyt silnych spadkach napięcia, a zbyt wysokie skoki napięcia, uszkodzenie na skutek przegrzania elementów.
Serie z oznaczeniem W8, posiadają szeroki zakres napięć wejściowych od 9VDC do aż 75VDC. Zakres zawiera najpopularniejsze wartości napięć, czyli 12V, 24V i 48V DC, a także szeroki margines poza nimi.
Szeroki zakres pozwala na zmniejszenie liczby indeksów w systemach CRM i liczby przechowywanych produktów (te same urządzenia do różnych projektów).
Nowe serie od 1W do 50W od MEAN WELL
Pozwalają zasilić urządzenia o popularnych napięciach (zależnie od serii) 3,3V , 5,5V, 12V i 24V oraz 9V i 15V.
Serie przetwornic DC/DC o symetrycznym napięciu MEAN WELL DPA, DPB, DPAN i DPBW posiadają podwójne wyjście ±5V, ±12V i ±15V. Podobnie serie SCW, SCWN, DCWN i DCW od 3W do 20W mocy w obudowie DIP24 zastępują starsze modele.

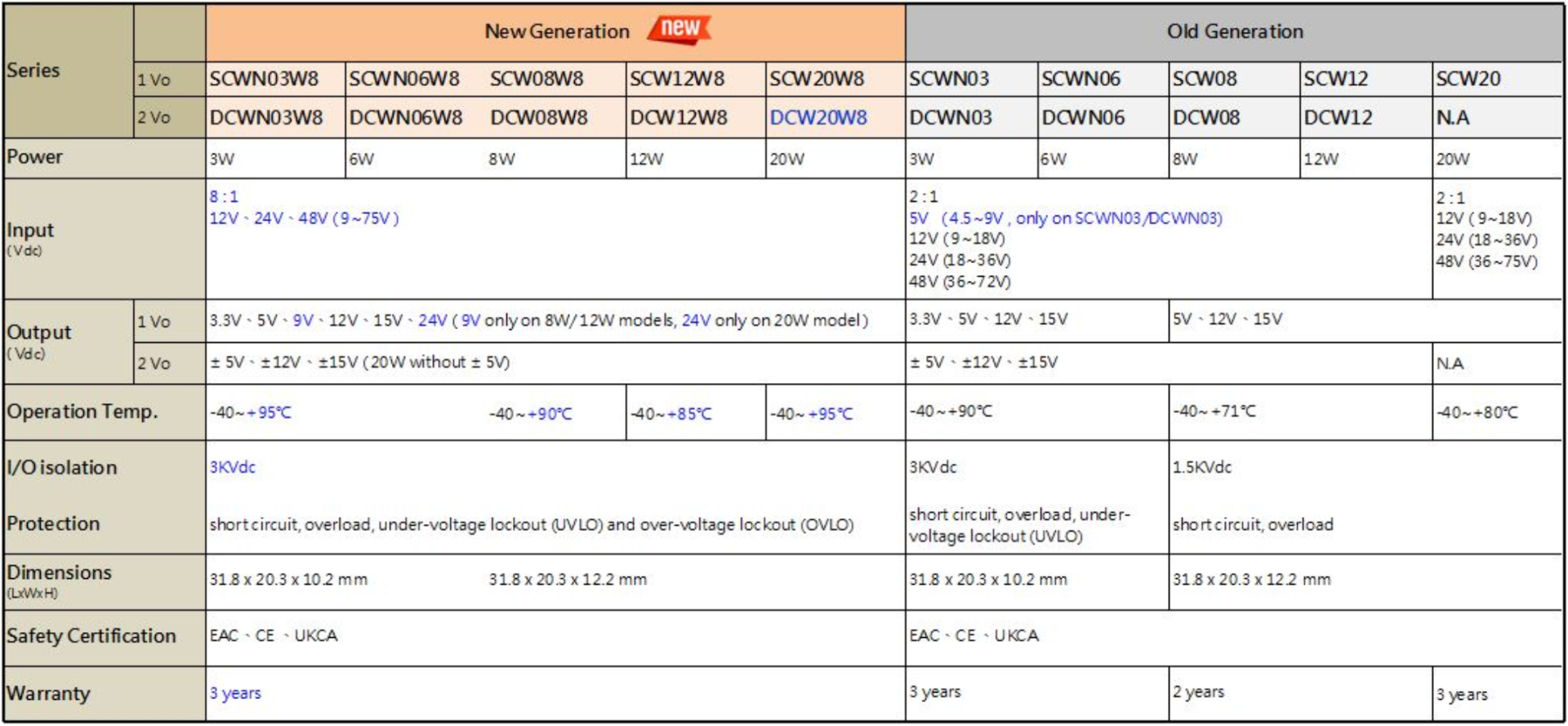

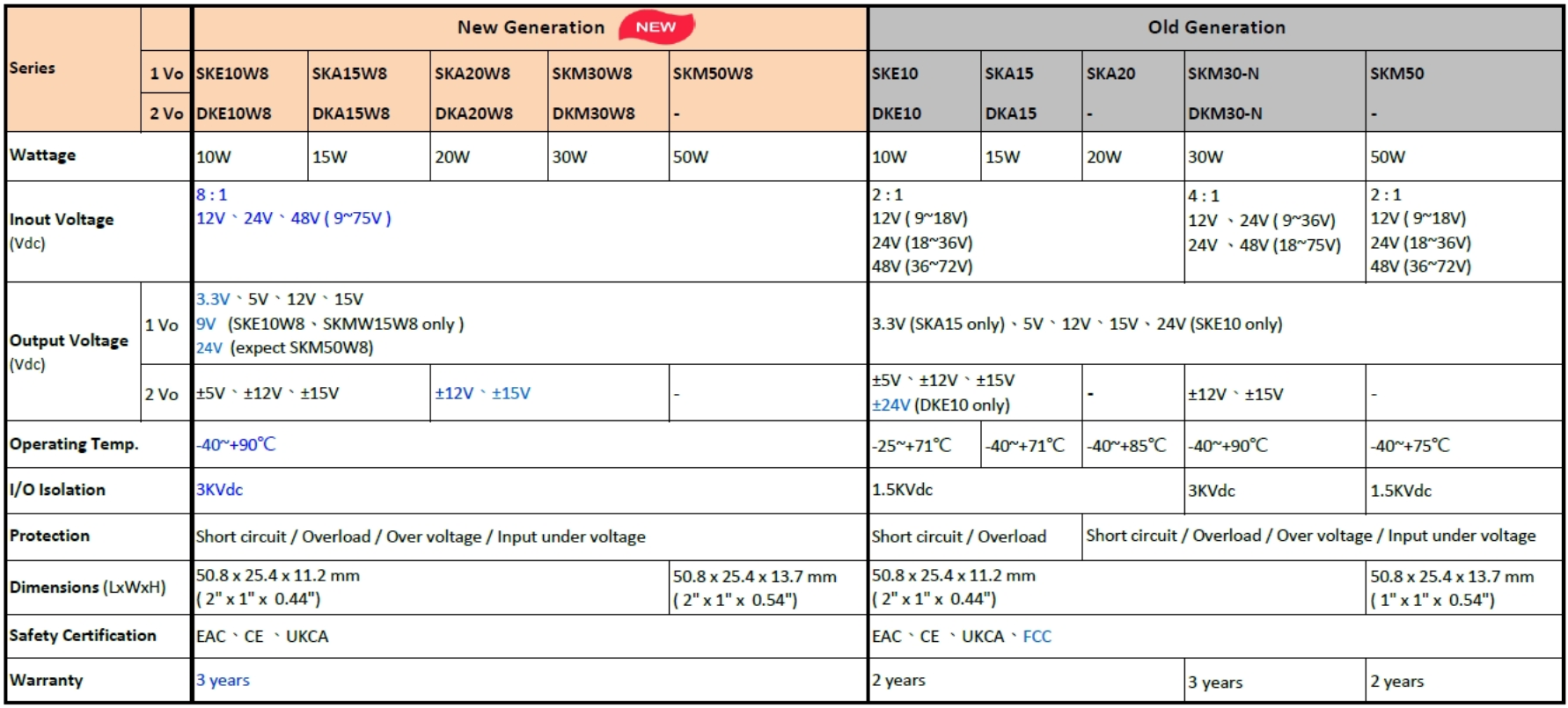

Porównania starych serii z nowymi zostały zamieszone poniżej:

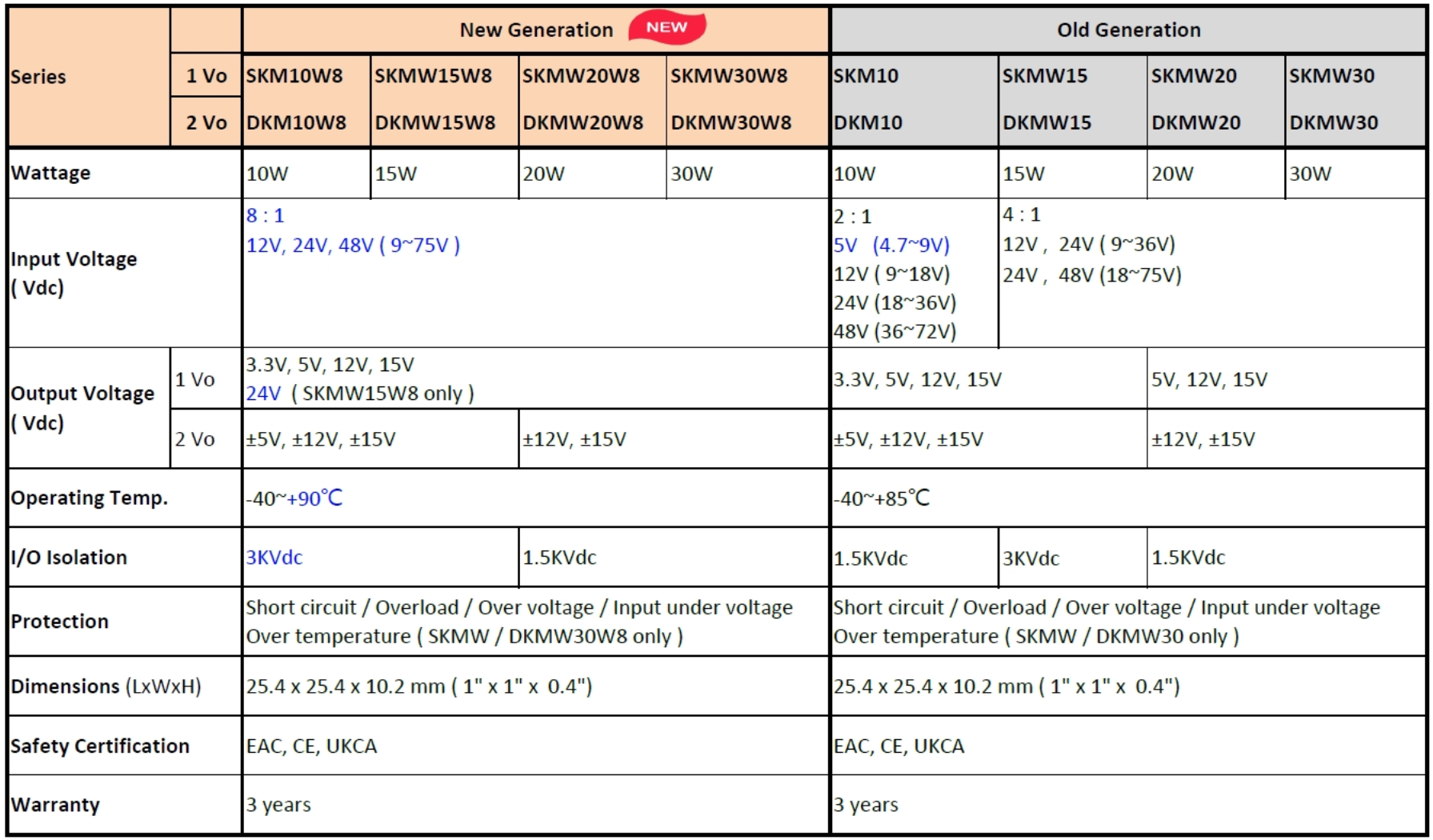

Analogicznie do wymienionych serii również modele SKM(W), DKM(W) w obudowach 1" x 1" z mocami 10W, 15W, 20W i 30W zastąpią poprzedników. Znacznie ułatwią one wybór modelu (1 zamiast 3/4 o różnych napięciach wejściowych) i zoptymalizują złożoność konstrukcji systemów.
Wszystkie modele objęte są 3-letnią gwarancją.
Pełna tabela ułatwiająca wybór modeli po obudowie i mocy dostępna jest poniżej.
Ostatnia kolumna zawiera kody QR, po zeskanowaniu telefonem, można sprawdzić specyfikacje wszystkich produktów:
| Obudowa | Seria | Moc | Napięcie wejściowe |
Napięcie wyjściowe | Wymiary (dł. × szer. × wys.) |
Specyfikacja (PFD) -> QR |
|---|---|---|---|---|---|---|
| DIP24 | S(D)CWN03W8 | 3 W | 9~75 VDC | 3,3 V; 5 V; 12 V; 15 V ±5 V; ±12 V; ±15 V |
31,8 × 20,3 × 10,2 mm |  |
| S(D)CWN06W8 | 6 W | |||||
| S(D)CW08W8 | 8 W | 3,3 V; 5 V; 9 V; 12 V; 15 V ±5 V; ±12 V; ±15 V |
||||
| S(D)CW12W8 | 12 W | |||||
| S(D)CW20W8 | 20 W | 3,3 V; 5 V; 12 V; 15 V 24 V; ±12 V; ±15 V |
||||
| SIP | S(D)PA01W8 | 1 W | 3,3 V; 5 V; 9 V; 12 V; 15 V 24 V; ±5 V; ±12 V; ±15 V |
17,4 × 7,75 × 11,1 mm |  |
|
| S(D)PAN02W8 | 2 W | 3,3 V; 5 V; 12 V; 15 V ±5 V; ±12 V; ±15 V |
21,8 × 9,2 × 11,1 mm | |||
| S(D)PBW03W8 | 3 W | |||||
| S(D)PBW06W8 | 6 W | |||||
| S(D)PB09W8 | 9 W | 3,3 V; 5 V; 9 V; 12 V; 15 V 24 V; ±5 V; ±12 V; ±15 V |
24,0 × 9,6 × 11,2 mm | |||
| DIP 1" × 1" | S(D)KM10W8 | 10 W | 3,3 V; 5 V; 12 V 15 V; ±12 V; ±15 V |
25,4 × 25,4 × 10,2 mm |  |
|
| S(D)KMW15W8 | 15 W | 3,3 V; 5 V; 12 V; 15 V ±5 V; ±12 V; ±15 V |
||||
| S(D)KMW20W8 | 20 W | |||||
| S(D)KMW30W8 | 30 W | |||||
| S(D)I06W8 | 6 W | 3,3 V; 5 V; 9 V; 12 V; 15 V 24 V; ±5 V; ±12 V; ±15 V |
||||
| DIP 2" × 1" | S(D)KE10W8 | 10 W | 3,3 V; 5 V; 9 V; 12 V; 15 V 24 V; ±5 V; ±12 V; ±15 V |
50,8 × 25,4 × 11,2 mm |  |
|
| S(D)KA15W8 | 15 W | |||||
| S(D)KA20W8 | 20 W | 3,3 V; 5 V; 9 V; 12 V; 15 V 24 V; ±12 V; ±15 V |
||||
| S(D)KM30W8 | 30 W | 3,3 V; 5 V; 12 V 15 V; ±12 V; ±15 V |
||||
| SKM50W8 | 50 W | 3,3 V; 5 V; 12 V; 15 V | 50,8 × 25,4 × 13,7 mm |
Zastosowania
• Urządzenia przemysłowe
• Urządzenia zasilające
• Urządzenia komunikacyjne
• Aparatura pomiarowa różnego rodzaju
Zasilacze AC/DC od 1W do 90W do wlutowania i nie tylko
Seria MEAN WELL IRM od 1 do 90W mocy
Moduły zasilające MEAN WELL AC/DC do wlutowania serii IRM o mocy od 1W do 90W, posiadają 2 klasę izolacji.
Pozwolą one zasilić urządzenia na płytkach PCB z sieci 230 V AC, zajmując miniaturową przestrzeń.
Wersje THT dostępne w pełnym zakresie mocy
Modele SMD IRM-02 pozwolą zautomatyzować montaż na płytkach PCB.
Większe modele od 30W, czyli IRM-30-24ST, IRM-45-24ST, IRM-60-24ST i IRM-90-24ST posiadają wersje z terminalami śrubowymi, które rozszerza ich zastosowanie do zasilania taśm LED lub urządzeń automatyki.
MEAN WELL SMU01-N i SMU02-N do zasilenia logiki sterującej
Przetwornice nieregulowane MEAN WELL SMU o mocach 1W i 2W oszczędzą czas na etapie projektowania oraz późniejszej produkcji.
Seria zastępuje dawne serie "bez N" mając wyższą sprawność i obniżony pobór mocy bez obciążenia do ok. 10mA.
Pozostałe regulatory DC/DC
MEAN WELL ma w ofercie również przetwornice DC/DC oparte o układ LM78XX o nazwie N78 (również wersje z wyprowadzonymi przewodami), a także N78-2 z napięciem symetrycznym.
Stany magazynowe, specjalne ceny i możliwość konsultacji
Model który szukasz jest aktualnie niedostępny i chcesz sprawdzić, kiedy moglibyśmy go dostarczyć?
Potrzebujesz informacji dotyczących ich działania?
Chciałbyś sprowadzić sprzęt MEAN WELL indywidualnie, a nigdzie nie jest dostępny?
Wyślij nam wiadomość, a odpowiemy nawet w ciągu godziny -> [email protected]
W wyborze modelu zasilaczy lub przetwornic do wlutowania pomoże wyszukiwarka MEAN WELL.
Instrukcję korzystania na podstawie zasilaczy LED znajdziesz klikając w link.
W przypadku problemów oferujemy 3 szybkie ścieżki kontaktu klikając w odpowiedni link, pomożemy dobrać właściwy:
Aby zakupić urządzenia z wysokimi rabatami, najlepiej założyć konto na naszej stronie.
Po zakupie nie zostaną państwo pozostawieni "sami sobie", jako jedyni na terenie Polski zapewniamy autoryzowany serwis MEAN WELL,
a sprawna pomoc techniczna dla naszych klientów powoduje, że problemy z działaniem udaje się rozwiązać zanim do niego trafią.
