Jeśli dobierasz zasilacz do taśm LED, halogenów, szynoprzewodów lub oświetlenia zewnętrznego nie chcesz wracać do klienta po migoczące oświetlenie, czy spalony zasilacz. Ten artykuł pokaże Ci jak znaleźć odpowiedni z pomocą wyszukiwarki zasilaczy LED MEAN WELL w 6 krokach
Wyjaśnimy jak to zrobić na przykładzie doboru modelu dla taśmy 12 m i mocy 8 W/m. Pokażemy najczęstsze błędy doboru, które spotykamy u instalatorów.
Pokażemy jakie czynniki trzeba uwzględnić w trudnych środowiskach np. strefach zagrożenia wybuchem, podwyższonej temperaturze, czy miejsc bez wentylacji.
Co ułatwi nam dobór?
- Wybór miejsca montażu - zorientujmy się czy to rozdzielnica, pomieszczenie suche, łazienka czy zewnętrzne
- Długość taśmy LED - Odcinki taśm >10 m zasil z 24 V lub podłącz obustronnie. Spadek napięcia na końcu taśmy 12V znacznie obniży jasność.
- Certyfikaty - ich brak eliminuje urządzenia z zastosowania
- Rodzaj zasilanych urządzeń i funkcje ściemniania - inne zasilacze użyjemy do ściemniania taśm led, a inne do szynoprzewodów
Jak wybrać zasilacz do taśm LED?
Istnieją dwa podstawowe typy zasilaczy LED:
- stałonapięciowy - CV, co najmniej 95% stosowanych zasilaczy, m.in. do taśm LED
- stałoprądowy - CC, do układów z diodami mocy
Zasilacze stałonapięciowe utrzymują stałe napięcie wyjściowe, a odbiorniki pobierają tyle prądu, niezależnie od jego mocy. Zasilacze stałoprądowe utrzymują stały prąd w danym przedziale napięć wyjściowych (opisujemy je w osobnej sekcji).
Zasilacz do taśm LED to zasilacz stałonapięciowy dostarczający stabilne napięcie 12 lub 24 V DC. Powinien być dobrany do warunków pracy, mieć odpowiednią klasę szczelności (IP20-IP67), zakres temperatur pracy i sposób ściemniania (sterowany przez sygnał PWM, DALI-2, KNX, potencjometr).
Dobór zasilacza dzielimy na sześć kroków:
- Wybór napięcia wyjściowego
- Określenie mocy
- Sposób montażu
- Rodzaj ściemniania i sposób sterowania (3w1, DALI-2, KNX, Matter)
- Klasa szczelności
- Warunki pracy i wymogi certyfikacyjne
Weźmy praktyczny przykład: 12 m odcinek taśmy LED o mocy 8 W/m, montaż w pomieszczeniu wilgotnym, z regulacją oświetlenia zewnętrznym potencjometrem 100 kOhm. W kroku 0 wpisujemy typ zasilacza do wyszukiwarki:

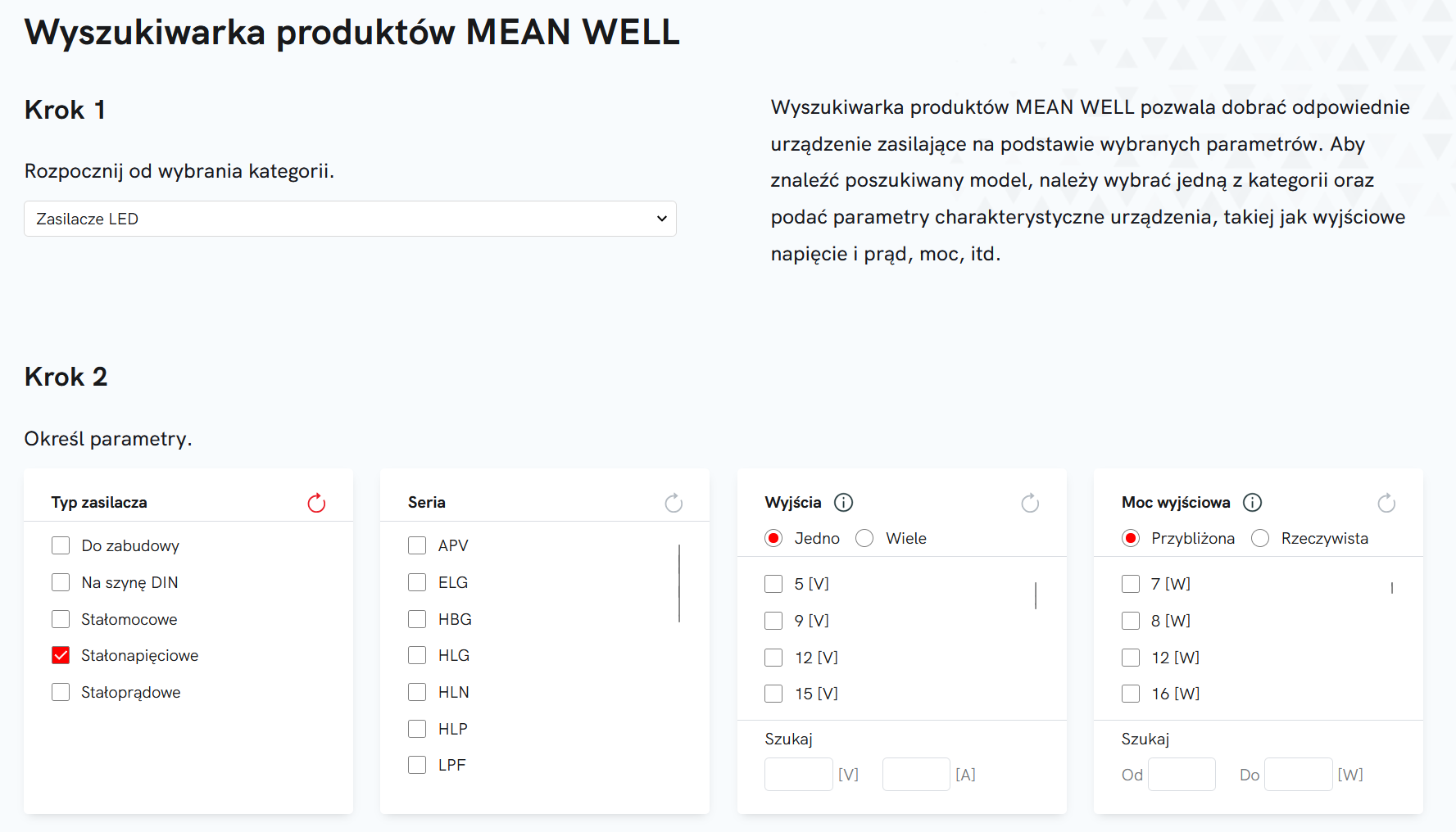

Jak krok po kroku dobrać zasilacz LED w wyszukiwarce MEAN WELL?

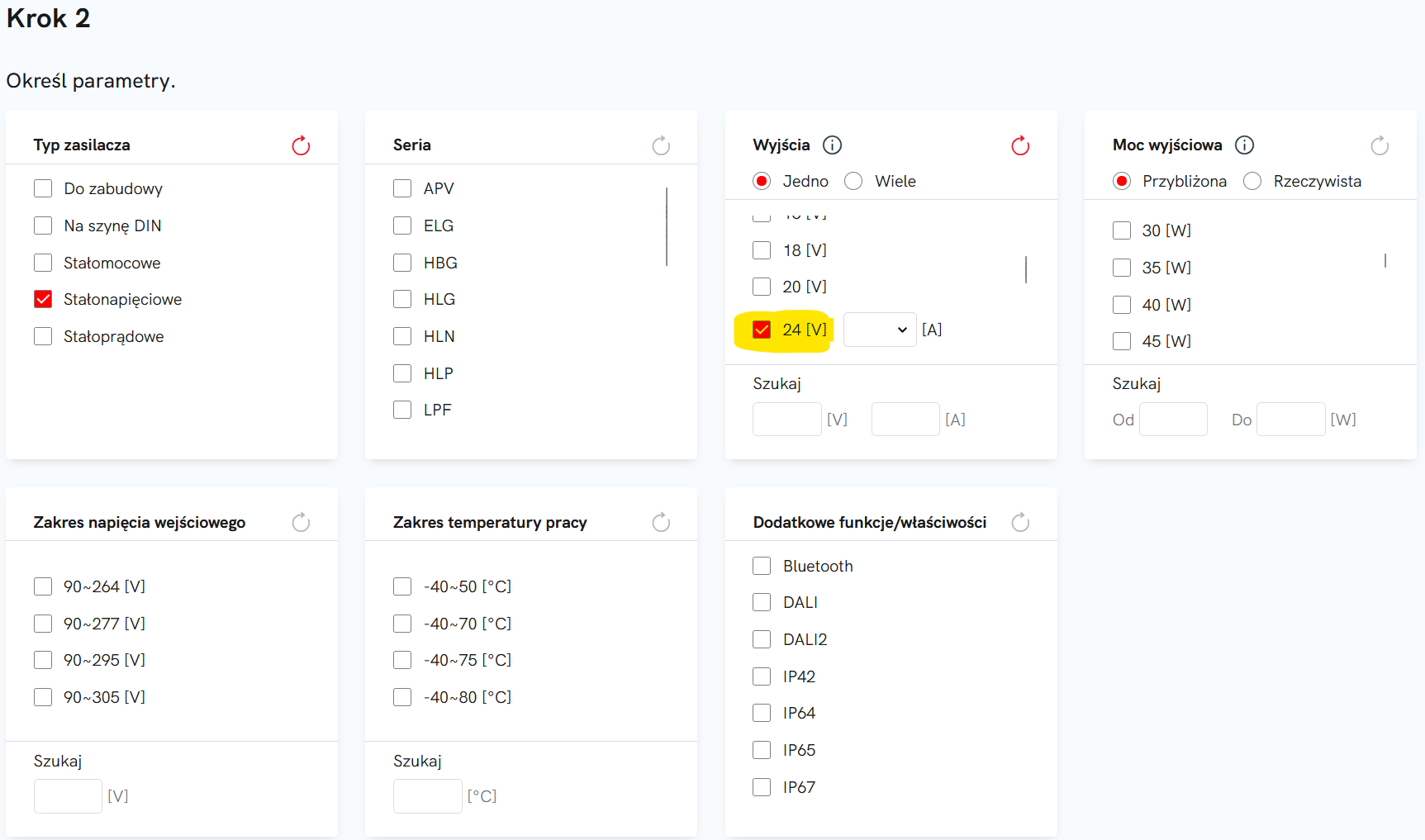

1. Wybór napięcia
Taśmy LED pracują na napięciu stałym 12 V lub 24 V (wersje 48 V są rzadko spotykane). Mamy długą taśmę >10 m, więc wybieramy najpopularniejszy standard 24 V DC.
Wyższe napięcie oznacza mniejsze straty energii - wyższą sprawność zasilacza i mniej ciepła na taśmie. Jak wspomnieliśmy taśmy powyżej 10 m warto zasilać z 24 V DC ze względu na spadki napięcia na końcach i nierównomierne świecenie. Gdybyśmy mieli dłuższy odcinek warto rozważyć zasilanie z obu stron taśmy lub podział na krótsze.

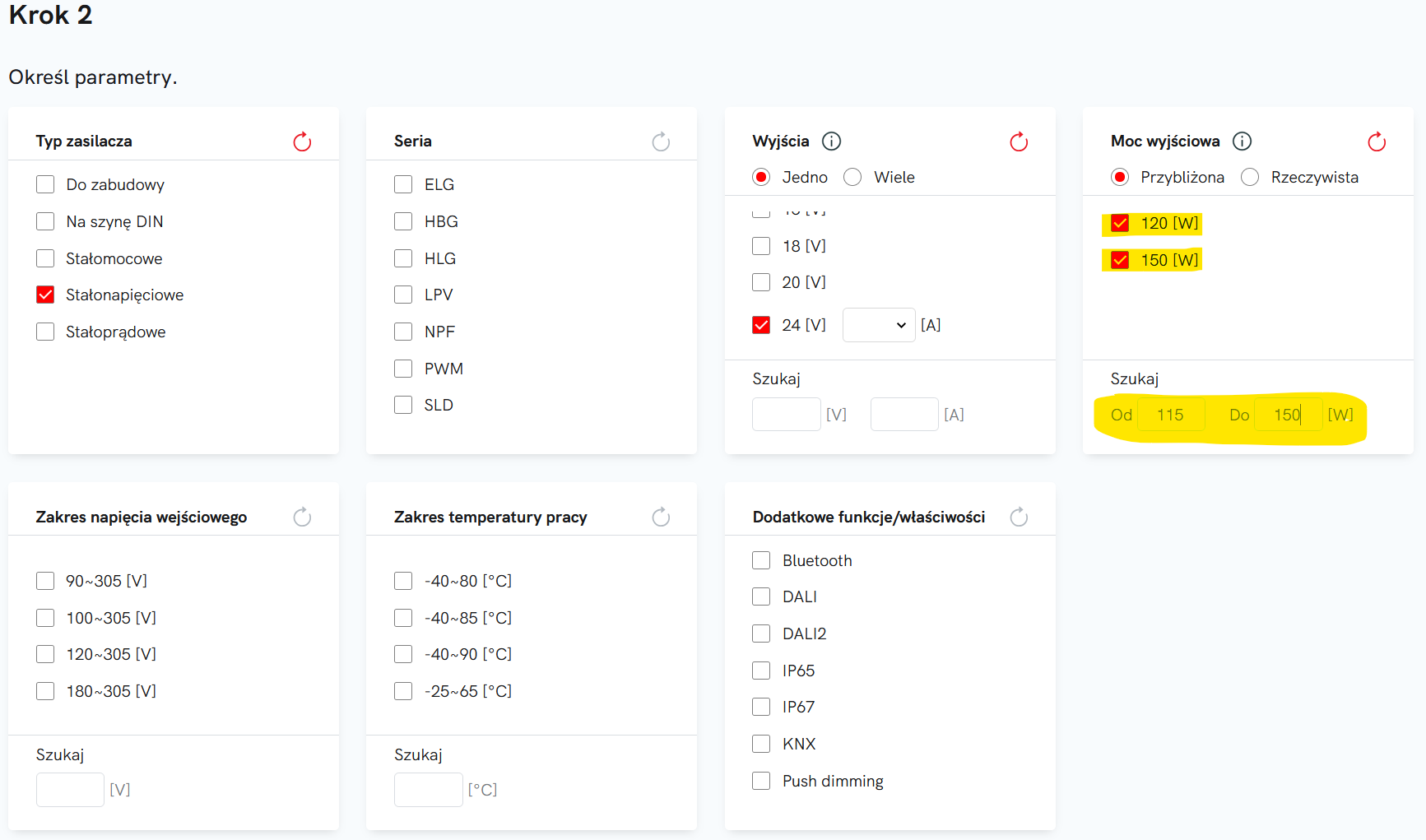

2. Wybór mocy wyjściowej
Mnożymy moc taśmy na metr przez długość paska: 8 W/m × 12 m = 96 W. Dodajemy 20% zapasu: 96 W + 96 W × 20% = 115 W. Zasilacz o mocy 100W także zasiliłby taśmę, ale miałby znacznie krótszą żywotność.
Żywotność może zwiększyć się nawet o 30%, dodatkowo to zmniejszy straty cieplne. Jeśli zasilacz pracuje w zabudowie bez wentylacji lub w otoczeniu przekraczającym 40°C, warto rozważyć zwiększenie zapasu, gdyż derating temperaturowy zredukuje nominalną rezerwę.
3. Sposób montażu
W tym scenariuszu nie mamy szczególnych wymagań montażowych. Jeśli zasilacz ma trafić do rozdzielnicy na szynę DIN lub do zabudowy, zaznaczamy odpowiednią funkcję.
Warto wiedzieć, że jeśli chcemy zamontować zasilacz w rozdzielnicy możemy wykorzystać modele do zabudowy (np. nowej serii NSP), które przymujemy do szyny DIN za pomocą specjalnych uchwytów i przystawek - patrz poradnik doboru uchwytów i mocowań.
Miejsce montażu może być dodatkowo oddalone od taśmy. W takim przypadku ustawiamy napięcie potencjometrem, żeby na początku taśmy osiągnąć wartość nominalną (weryfikacja multimetrem).

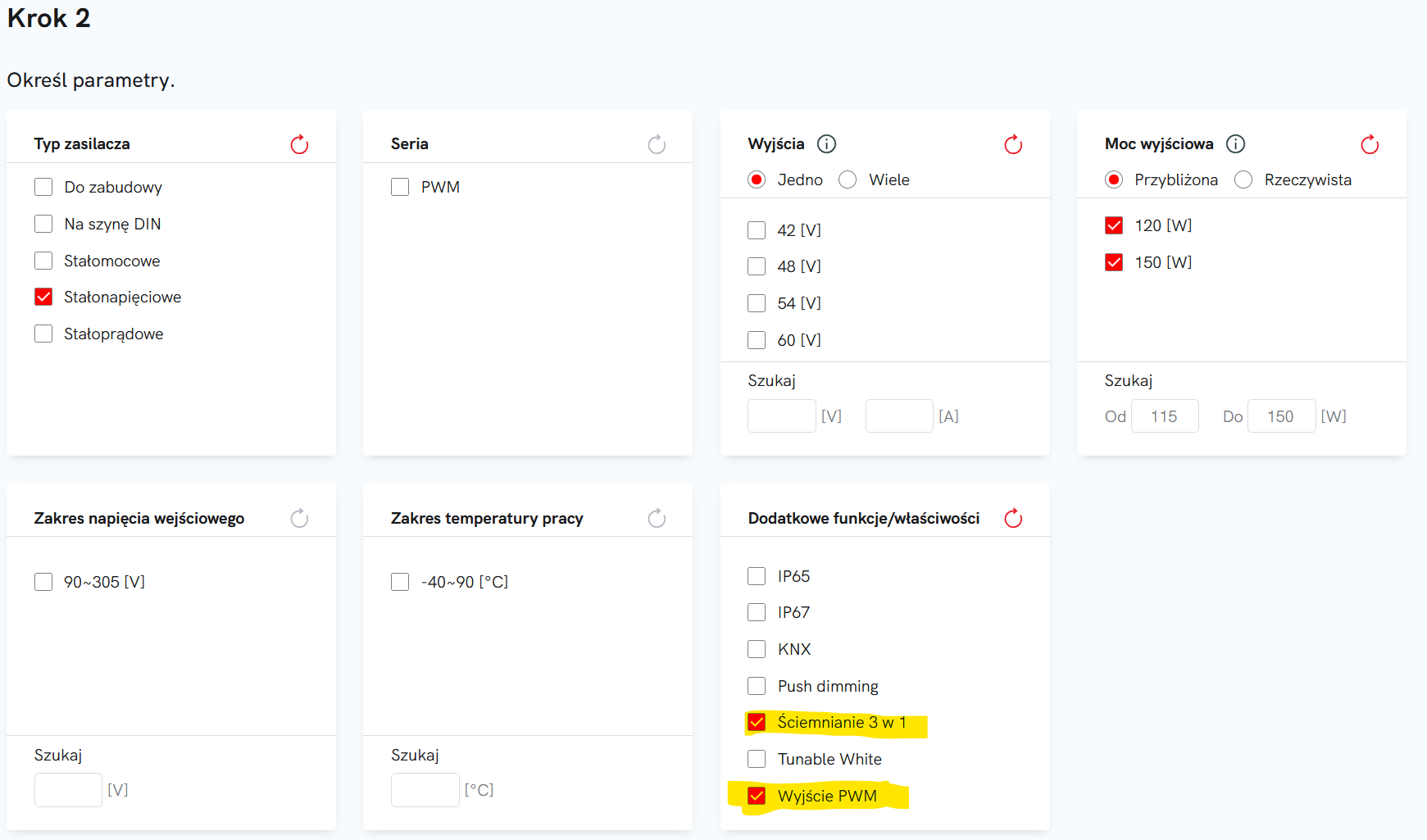

4. Rodzaj sterowania oświetleniem i rodzaj regulacji napięcia/prądu
Rozróżnijmy rodzaj sterowania od tego co regulujemy, czyli wyjście naszego zasilacza. Wyjściem zasilacza odpowiednim dla taśm led jest wyjście typu PWM. Niezależnie czy podłączymy taśmę o mocy 10W, 50W czy 100W dla tego samego ustawienia potencjometru będziemy mieli ten sam poziom oświetlenia, czego nie osiągniemy przy metodzie regulacji przez ograniczenie prądu wyjściowego.
Odnośnie rodzaju sterowania mamy zasilacze z wbudowanymi systemami przewodowymi, bezprzewodowymi oraz zasilacze o regulowanej jasności bez interfejsów. W portfolio MEAN WELL są modele regulowane o mocach od 25 W do 240 W (do 600 W w serii HLG), z interfejsami przewodowymi DALI-2 i KNX, systemami bezprzewodowymi Matter lub NFC oraz regulacją 3w1 (potencjometr, wypełnienie PWM, sygnał zewnętrzny 0-1/10 V) i Push dimming (regulacja przyciskiem dzwonkowym).

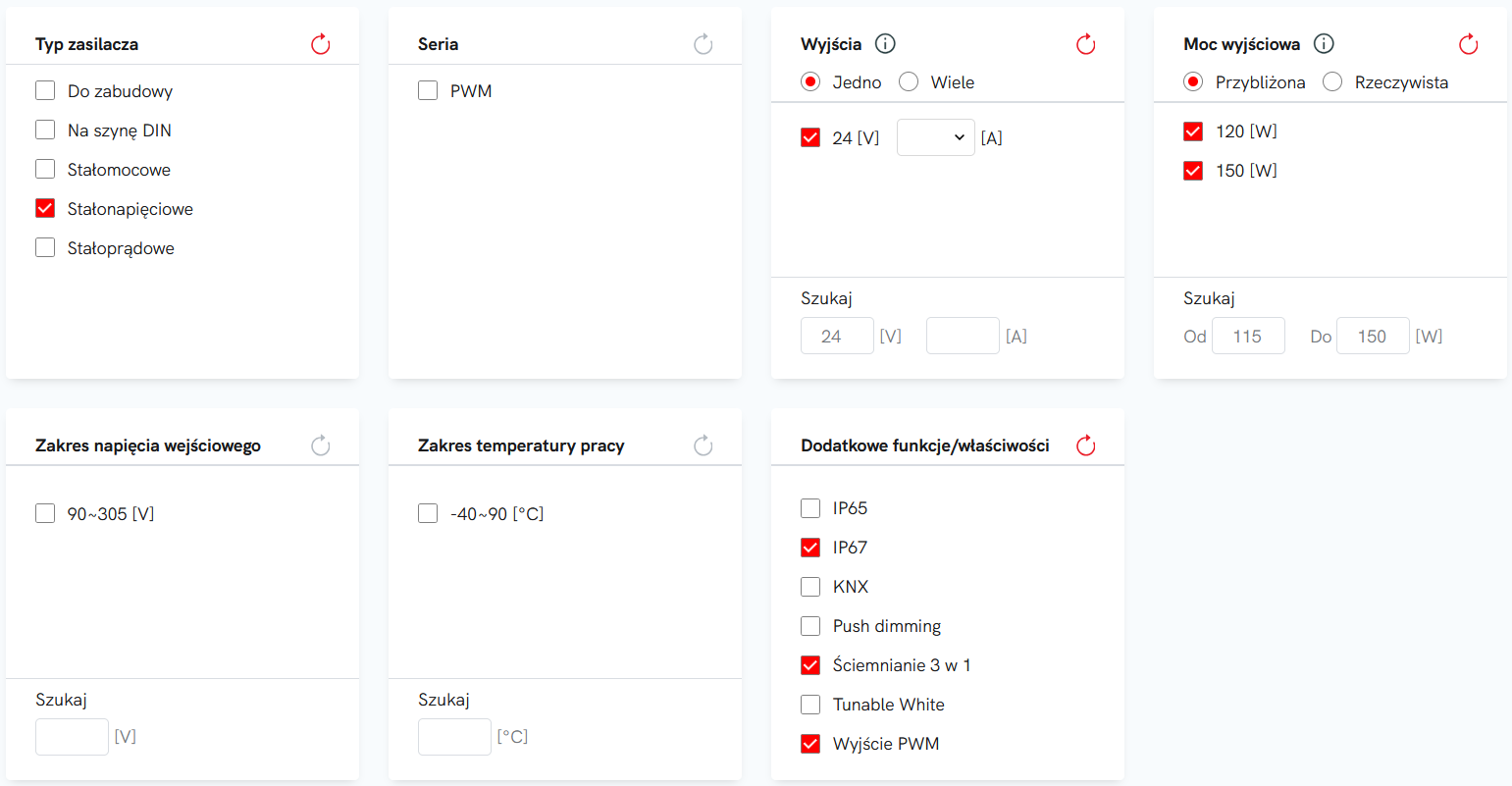

5. Klasa szczelności - pomieszczenie wilgotne

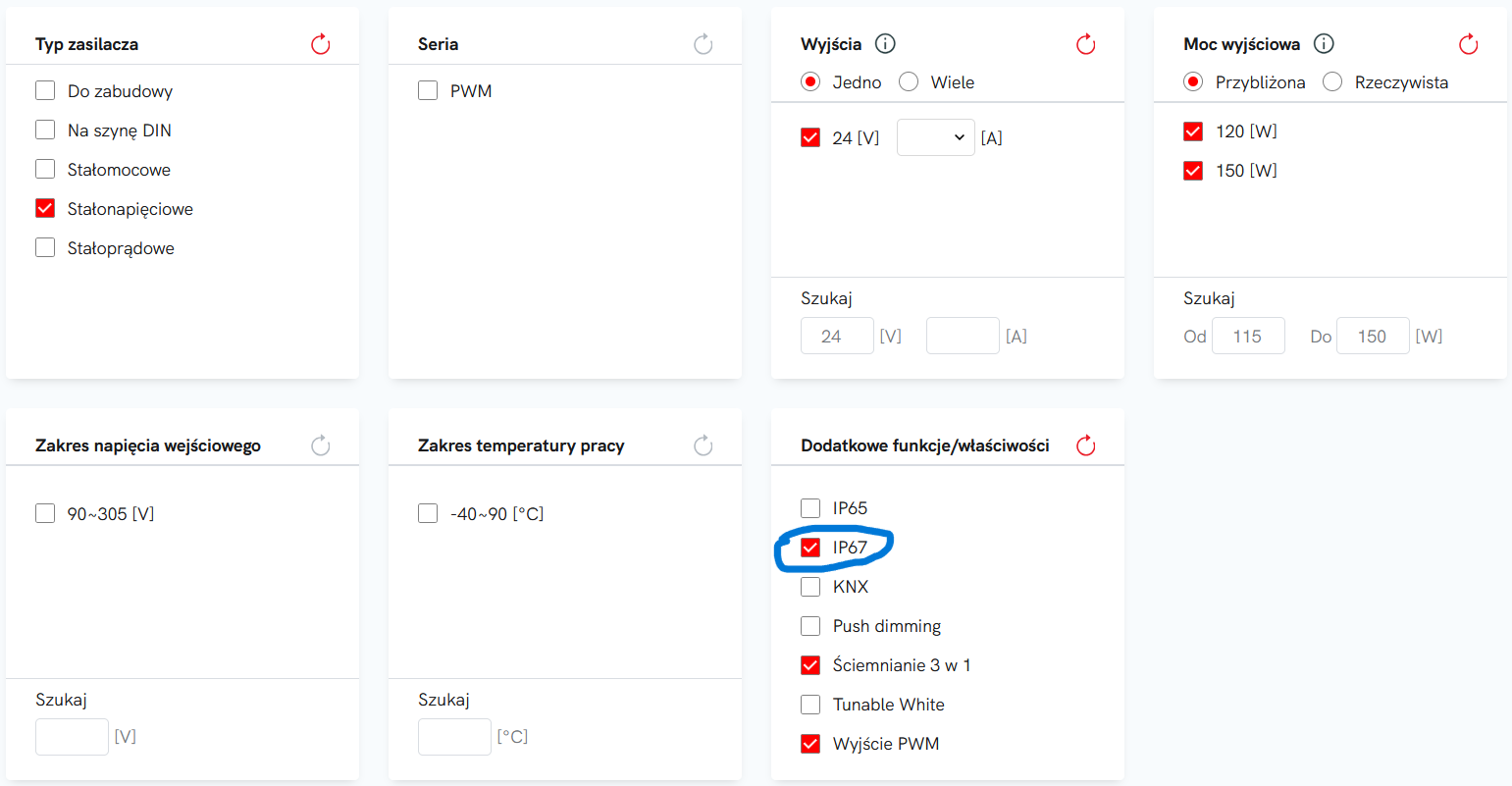

Do środowisk zewnętrznych i wilgotnych (np. łazienka) wybieramy klasę IP65 lub IP67. Różnica: IP65 nie chroni przed krótkotrwałym zanurzeniem, IP67 chroni. W pomieszczeniach suchych (salon, sypialnia, zabudowa meblowa) wystarcza IP20 lub IP42. Dla naszego przykładu odpowiednie są modele z klasą IP67.
Po tych pięciu krokach zostaje nam jeden model do wyboru -> PWM-120-24.
6. Warunki pracy i certyfikaty:
Dla naszego przypadku w instalacji domowej nie występują utrudnione warunki pracy, w instalacjach przemysłowych, w nietypowych zastosowaniach np. mroźnie, praca w warunkach morskich jest on kluczowy. Powodem tego są ekstremalne warunki pracy. Niska temperatura poniżej -20*C, specjalne certyfikaty morskie DNV lub praca w strefach zagrożenia wybuchem opisane w kolejnej sekcji.
Jak dobrać zasilacz do trudnych warunków pracy i wymogów certyfikacyjnych?
Do trudnych warunków pracy zaliczamy:
- strefę zagrożenia wybuchem (Ex)
- środowisko zewnętrzne (promieniowanie UV, wilgoć, pył)
- otoczenie o temperaturze >40°C
- środowiska zakłócane elektromagnetycznie (przemysłowe)
- aplikacje z dodatkowymi wymogami certyfikacyjnymi (kolej, medycyna, morskie)
Temperatura otoczenia i derating mocy
Temperatura definiuje maksymalną moc zasilacza. Powyżej 40°C warto uwzględnić charakterystykę obciążenia od temperatury (ang. load derating). Jeśli moc zasilacza jest obniżona do 70-80% wartości znamionowej, dobieramy większy model albo zmniejszamy obciążenie - dzieląc obwody odbiorników. Metalowe obudowy lepiej rozprowadzają ciepło niż plastikowe.
Zasilacze do stref zagrożenia wybuchem - co oznaczają skróty Ex, ATEX, IECEx?
To rozróżnienie regularnie sprawdza się w projektach, więc doprecyzujmy:
Aby umieścić zasilacz w strefach zagrożonych wybuchem w Unii Europejskiej muszą one spełnić dyrektywę ATEX (dyrektywa 2014/34/UE), opcjonalnie IECEx (standard międzynarodowy). Certyfikaty UL (Underwriters Laboratories) potwierdzają bezpieczeństwo elektryczne wg standardów północnoamerykańskich. Do stref wybuchowych w USA stosuje się oddzielną klasyfikację UL Class I/II/III, Division 1/2.
Serie MEAN WELL posiadają liczne certyfikaty bezpieczeństwa UL, CE, CB, EAC itp. Niektóre z nich takie jak m.in. XLG, ELG, HLG, PWM i NPF umożliwiają montaż w 2 strefie zagrożenia wybuchem zgodnych z UL. W praktyce do stref Ex w Polsce zasilacz umieszcza się poza strefą, a do samej strefy prowadzi obwód wtórny w konstrukcji iskrobezpiecznej.
Jeśli masz wątpliwości co do stref Ex skonsultuj się z projektantem instalacji Ex. Oryginalne certyfikaty znajdziesz na stronie producenta w zakładce CERTIFICATE.
Dodatkowe certyfikaty branżowe
Inwestor może nałożyć dodatkowe wymogi certyfikacyjne (kolejowe EN 50155, morskie DNV/ABS, medyczne IEC 60601). Dobór trzeba wtedy ograniczyć do urządzeń spełniających te normy - parametry pracy nie mają znaczenia, jeśli urządzenie nie spełni wymogów.
W niektórych przypadkach uznawane są bliźniacze certyfikaty np. DNV może być uznany, gdy w warunkach jest wymieniony BV, warto to zweryfikować i sprawdzić warunki przetargów/ofert przed odrzuceniem urządzenia w selekcji.
Jak wybrać zasilacz do szynoprzewodów lub halogenów?
Zasilacze do szynoprzewodów powinny mieć zabezpieczenie przeciążeniowe w postaci ograniczenia prądu wyjściowego (CC mode). W przeciwnym razie mogą się nie uruchomić przy dużym prądzie rozruchowym halogenów. Serie z wyjściem PWM, jak PWM, SPWM czy niektóre modele stałonapięciowe XLC, nie są tu odpowiednie - stworzono je pod taśmy LED.
Odpowiednie do szynoprzewodów i halogenów są serie XLG, ELG lub HLG. Serie PWM/SPWM/XLC (stałonapięciowe) zostawiamy do taśm LED z regulacją potencjometrem lub w systemie DALI-2.
Dlaczego akurat wyjście PWM do taśm z potencjometrem? Bo pełny zakres jasności musi być osiągalny dla pełnego obrotu potencjometru, niezależnie od podłączonego obciążenia. Praktyczny przykład: taśma LED 60 W podłączona do zasilacza 100 W z ograniczeniem prądu osiągnie maksimum jasności już przy 60% obrotu (dalszy obrót jej nie zwiększy). Zasilacz z wyjściem PWM serii PWM-90 lub SPWM-75 rozwiazuje ten problem.
Jak wybrać zasilacz stałoprądowy do LED?
Zasilacz stałoprądowy (CC, Constant Current) utrzymuje stałą wartość prądu wyjściowego w zadanym zakresie napięć i dobiera się go pod prąd znamionowy LED-ów, nie pod moc odbiornika. Napięcie wyjściowe ustawia się samo, jako suma napięć przewodzenia (Vf) LED-ów połączonych szeregowo.
Stosuje się go tam, gdzie odbiornik jest modułem/układem diod LED bez własnego drivera: LED-y wysokiej mocy 1-100 W takich jak: moduły COB, downlighty, oprawy uliczne i przemysłowe, panele podświetlenia.
Kryteria doboru zasilacza CC
- Prąd wyjściowy dopasowany do diod LED. Typowe wartości: 350, 500, 700, 1050, 1400, 1750, 2100 mA. Prąd wyższy od znamionowego LED-a może je uszkodzić, niższy obniży strumień świetlny.
- Zakres napięcia wyjściowego musi obejmować sumę Vf szeregu. Przykład: 6 diod po 3,2 V wymaga zasilacza z zakresem obejmującym 19,2 V (np. 12-24 V).
- Charakterystyka prądowo-napięciowa - zasilacze stałomocowe mają możliwość regulacji prądu potencjometrem - warto sprawdzić zakres napięć dla danej wartości prądu nim odrzucimy je w selekcji. Dodatkowo warto zachować drobną tolerancję napięciową (diody potrafią delikatnie różnić się zakresami pracy),
- Klasa IP, temperatura, ściemnianie - te same reguły co dla stałonapięciowych z uwzględnieniem wspomnianej charakterystyki.
Serie stałoprądowe/stałomocowe MEAN WELL
| Seria | Prąd | Moc | Zastosowanie |
|---|---|---|---|
| APC | 250-1050 mA | 8-35 W | LED małej mocy, bez ściemniania |
| LPC | 350-3150 mA | 20-100 W | LED małej i średniej mocy, bez ściemniania |
| XLC/XLN | 175-1700 mA | 25-60 W | Stałomocowa małej mocy, możliwość ściemniania z DALI-2, ustawienie dip-switch |
| HLG-C | 175-3500 mA | 40-600 W | Seria premium, najdłuższa gwarancja możliwość ściemniania w wybranych wersjach potencjometrem |
| ELG-C | 175-8000 mA | 75-300 W | możliwość ściemniania w wybranych wersjach potencjometrem lub DALI |
| XLG | 250-7420 mA | 25-320 W | Seria stałomocowa, możliwość ściemniania w wybranych wersjach potencjometrem lub DALI-2 |
Parametry to maksymalne zakresy całych serii. Dokładne wartości sprawdź w sprecyfikacji konkretnego modelu lub wyszukiwarce MEAN WELL.
Serie z sufiskiem B = ściemnianie 3w1 (potencjometr 100k, PWM, 0-10V) , AB = potencjometr wbudowany + 3w1, DA/DA2 = DALI/DALI-2.
Kiedy zasilacz CC to zły wybór
Nie stosuj CC do: taśm LED (są odbiornikiem CV z własnymi rezystorami/driverami na taśmie), pasków RGB/RGBW (wymagają kontrolera CV), szynoprzewodów niskonapięciowych 12/24 V DC (wymagają CV z ograniczeniem prądu).
Porównanie serii stałonapięciowych MEAN WELL - którą wybrać?
Do 90% projektów oświetleniowych CV wystarczą trzy serie: HLG, ELG i PWM. Poniżej ogólna mapa:
| Seria | Zakres mocy | Wyjście | Klasa IP | Typowe zastosowanie |
|---|---|---|---|---|
| HLG | 40-600 W | Ograniczenie prądu | IP65/IP67 | Seria premium, najdłuższa gwarancja, oświetlenie uliczne |
| ELG | 75-300 W | Ograniczenie prądu | IP65/IP67 | Ściemnianie DALI, zasilanie szynoprzewodów |
| XLG | 25-320 W | Ograniczenie prądu | IP67 | Oświetlenie uliczne, zasilanie szynoprzewodów |
| PWM | 40-200 W | Wyjście PWM | IP67 | Taśmy LED z regulacją 3w1 lub DALI-2, 2 klasa izolacji (L,N) |
| SPWM | 75-240 W | Wyjście PWM | IP20 | Taśmy LED z regulacją 3w1 lub DALI-2, praca 1 do 4 kanałów zależnie od modelu |
| NPF | 40-200 W | Ograniczenie prądu | IP67 | Zasilanie szynoprzewodów, 2 klasa izolacji (L,N) |
| LPV | 20-150 W | Hiccup | IP67 | Kompaktowy, bez ściemniania |
Parametry to maksymalne zakresy całych serii. Dokładne wartości sprawdź w sprecyfikacji konkretnego modeli lub wyszukiwarce MEAN WELL.
Jakie są częste błędy doboru zasilacza LED?
Poniżej zamieszczono przypadki powodujące problemy, które obserwujemy często u instalatorów. Trzy pierwsze dotyczą doboru mocy, trzy kolejne bezpieczeństwa instalacji.
1. Brak uwzględnienia wysokiej temperatury otoczenia

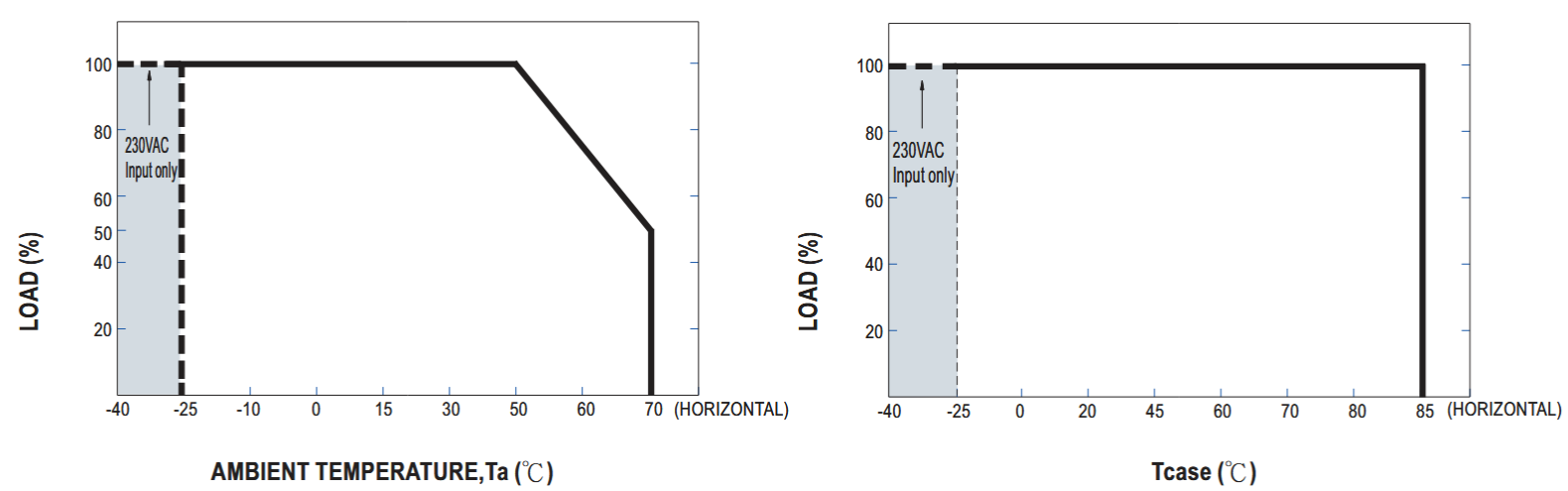

Zasilacz może obniżać moc wyjściową ze wzrostem temperatury, tzw. derating temperaturowy (zwykle powyżej 40*C). W szafie bez wentylacji, w suficie podwieszanym lub w zabudowanej oprawie temperatura potrafi przekroczyć 50°C. Sprawdź wykres deratingu w specyfikacji przed wyborem produktu.
Przykład: zasilacz PWM-60-24 przy 60°C otoczenia dostarcza ok. 60% mocy znamionowej, czyli 36 W. Dla obciążenia 45 W zadziała zabezpieczenie Hiccup (cykliczne wyłączanie). Rozwiązanie: PWM-90-24 (po uwzględnieniu deratingu ma moc 54 W).
2. Przewymiarowanie zasilacza
Zasilacz obciążony w 20-30% pracuje z niższą sprawnością i mniejszym współczynnikiem mocy (PFC, Power Factor Correction). Dobieraj tak, aby obciążenie mieściło się w przedziale 50-80% mocy znamionowej. Powyżej 80% skracasz żywotność, poniżej 50% obciążenia mają one zwykle niższą sprawność. Przewymiarowanie zasilacza skutkuje dodatkowo wyższą ceną zakupu. Zasilacze większej mocy są droższe niż mniejsze odpowiedniki, z tej samej serii.
3. Wysoki pobór mocy bez obciążenia
Przy instalacjach powyżej 500 W wyłączonych przez większość doby (oświetlenie architektoniczne, sygnalizacja, iluminacje) niski pobór mocy lub tryb stand-by pozwolą na znaczne oszczędności. Zasilacze dużej mocy z trybem spoczynkowym (HLG-600H-24 z poborem <0,5 W w stanie „off"), potrafią obniżyć zużycie o kilkadziesiąt kWh rocznie w typowej instalacji.
4. Niska sprawność znamionowa
Różnica 88% vs 94% sprawności to przy instalacji 500 W pracującej 12 h/dobę ok. 130 kWh rocznie. Cena zakupu zasilacza o wyższej sprawności zwraca się szybciej niż zakłada większość instalatorów kierujących się wyłącznie kartą cenową.
5. Zły dobór klasy ochronności
Zasilacz I klasy ochronności ma obudowę lub elementy przewodzące, które muszą być uziemione. Wymaga podłączenia trzema przewodami: L, N, PE. Stosuje się go w instalacjach z rozdziałem N i PE (układ TN-S, TN-C-S w części TN-S).
Zasilacz II klasy ochronności ma podwójną lub wzmocnioną izolację i nie wymaga podłączenia PE. Wymaga dwóch przewodów: L i N. Oznaczany jest symbolem kwadratu w kwadracie (□ w □). W instalacjach mieszkalnych i drobnych komercyjnych stosuje się go najczęściej.
Uwaga terminologiczna: przewód PEN (łączący funkcje N i PE) występuje w układzie TN-C i nie ma związku z klasą ochronności zasilacza. Klasa ochronności to cecha konstrukcyjna urządzenia, układ sieci to cecha instalacji.
6. Ignorowanie spadków napięcia na okablowaniu
Przy zasilaniu 24 V DC i przekroju 1,5 mm² kabel 10 m wprowadza ok. 0,6 V spadku przy 5 A. Dla taśmy LED to widoczna różnica jasności między początkiem a końcem. Alternatywy: grubszy kabel, zasilanie z dwóch stron, podział na krótsze odcinki. Ten błąd widuję najczęściej w instalacjach architektonicznych z długimi przebiegami między rozdzielnią a oprawą.
FAQ - najczęstsze pytania o dobór zasilacza LED
Jaki zasilacz dobrać do taśmy LED 12 V, a jaki do 24 V?
Do taśmy LED 12 V wybierz zasilacz stałonapięciowy 12 V DC, do taśmy 24 V - zasilacz 24 V DC. Napięcie musi być identyczne. Wyższe napięcie oznacza mniejsze straty w okablowaniu i taśmie oraz wyższą sprawność. Do odcinków dłuższych niż 10 m rekomenduję 24 V - przy 12 V spadek napięcia widocznie obniża jasność na końcu taśmy.
Ile procent zapasu mocy zasilacza LED trzeba dobrać?
Minimum 20% zapasu mocy dla instalacji z dobrą wentylacją, 30-40% w obudowach zamkniętych lub przy temperaturze powyżej 40°C. Zapas przedłuża żywotność zasilacza, zmniejsza straty cieplne i pokrywa derating od temperatury. Zasilacz obciążony w 90-100% mocy znamionowej pracuje krócej i grzeje się mocniej.
Jaka klasa IP zasilacza LED do łazienki lub na zewnątrz?
IP67 do łazienki, na zewnątrz i wszędzie tam, gdzie zasilacz może mieć kontakt z wodą. IP65 chroni przed strugami wody, ale nie przed krótkotrwałym zanurzeniem. IP20 lub IP42 wystarcza w suchych pomieszczeniach (salon, sypialnia, zabudowa meblowa). Różnica cenowa między IP65 a IP67 zwykle nie uzasadnia oszczędności.
Czym różni się zasilacz stałonapięciowy od stałoprądowego?
Zasilacz stałonapięciowy (CV) utrzymuje stałe napięcie i dobiera się go pod odbiornik z własnym driverem (taśma LED, szynoprzewód). Zasilacz stałoprądowy (CC) utrzymuje stały prąd i dobiera się go pod surowe moduły LED bez drivera (LED wysokiej mocy, moduły COB, downlighty). Około 95% zasilaczy LED w instalacjach oświetleniowych to CV.
Co zrobić, gdy odcinek taśmy LED przekracza 10 metrów?
Zasil taśmę napięciem 24 V zamiast 12 V, podłącz zasilanie z obu stron taśmy albo podziel taśmę na krótsze odcinki z osobnym zasilaniem. Przy dłuższych odcinkach spadek napięcia powoduje nierównomierne świecenie - koniec taśmy świeci wyraźnie słabiej niż początek. Rozwiązanie zależy od geometrii instalacji i dostępu do zasilania.
Dlaczego zasilacz LED miga lub cyklicznie się wyłącza?
Najczęstsza przyczyna cyklicznego wyłączania to zabezpieczenie Hiccup, które uruchamia się przy przeciążeniu zasilacza - obciążenie przekracza aktualną moc wyjściową po deratingu od temperatury. Sprawdź temperaturę otoczenia zasilacza, wykres "derating" w karcie katalogowej i sumaryczną moc odbiorników.
Rozwiązanie: model o wyższej mocy z tej samej serii, lepsza wentylacja albo podział instalacji na obwody.
