Uchwyty montażowe na szynę DIN do zasilaczy Mean Well
Wizerunek autora
Producent: MEAN WELL

Co umożliwiają uchwyty PowerNex do zasilaczy MEAN WELL?

W większości zastosowań istnieje konieczność montażu urządzeń Mean Well na powierzchniach stałych w celu ich ustabilizowania oraz pewnego i trwałego montażu w miejscach docelowej pracy. Niepoprawnie zamontowane urządzenia mogą stwarzać ryzyko dla bezpieczeństwa użytkownika. Każde z urządzeń posiada również określoną pozycję pracy - pionową lub poziomą, którą można znaleźć w specyfikacji producenta. W przypadku zasilaczy z wbudowanym wentylatorem lub systemów z wymuszonym obiegiem powietrza pozycja urządzenia nie ma większego znaczenia (różnice temperatury pracy rzędu kilku stopni).

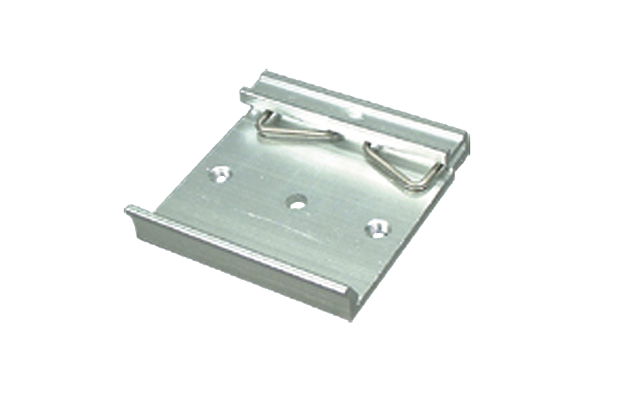

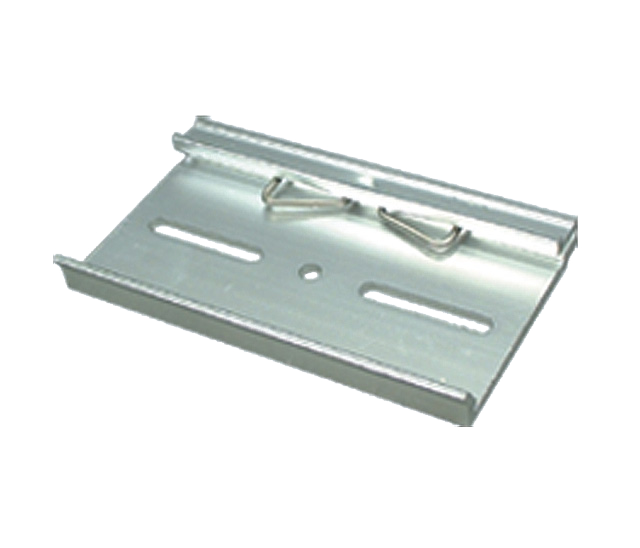

Uchwyt na szynę DIN PowerNex DRP-02 i DRP-03 do montażu zasilaczy MEAN WELL

W wielu instalacjach automatyki zachodzi konieczność umieszczenia zasilacza w rozdzielnicy. W przypadku, gdy zasilacz nie występuje w obudowie do tego przeznaczonej (jak np. nowe serie zasilaczy DIN XDR-E lub popularna seria mniejszej mocy HDR) pojawia się problem jego montażu. Odpowiedzią Mean Well są dedykowane uchwyty na szynę DIN.

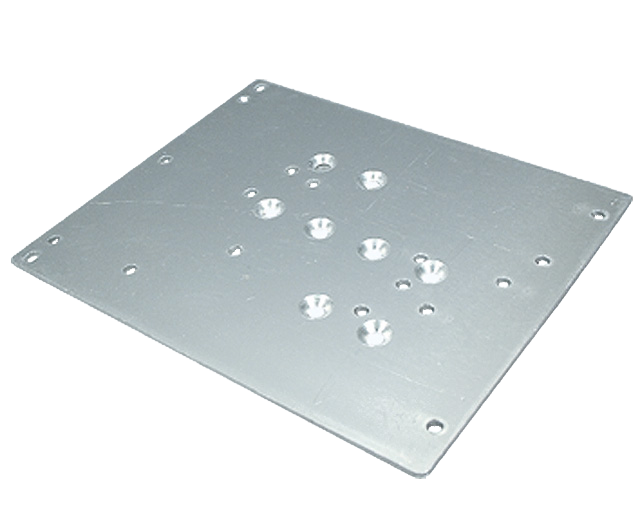

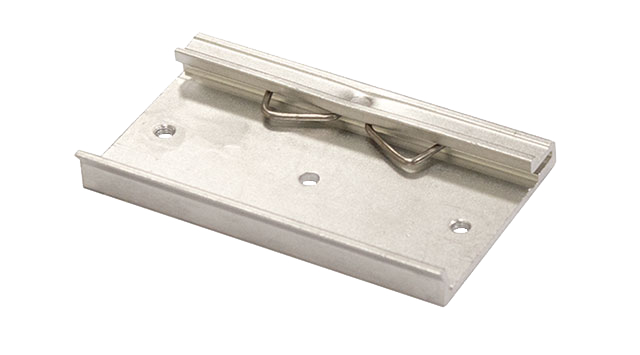

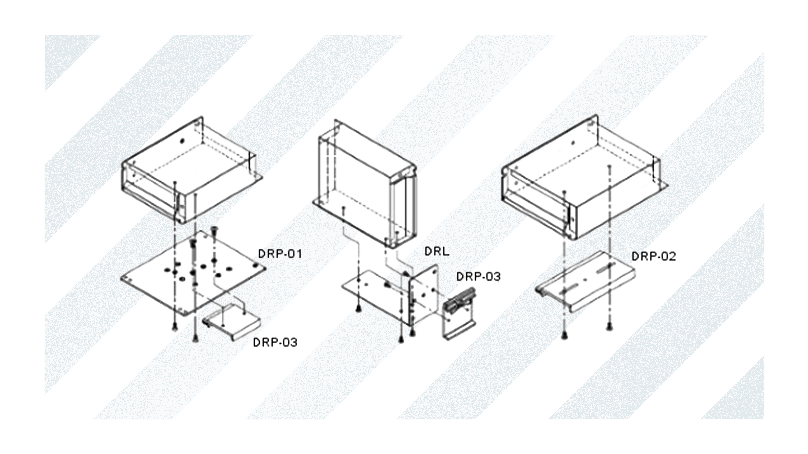

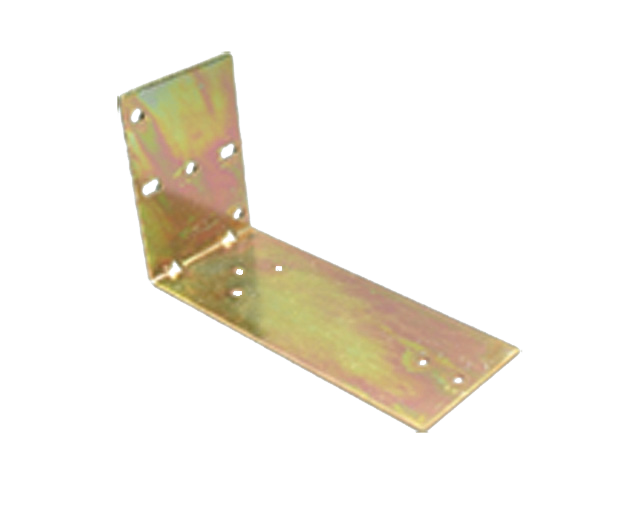

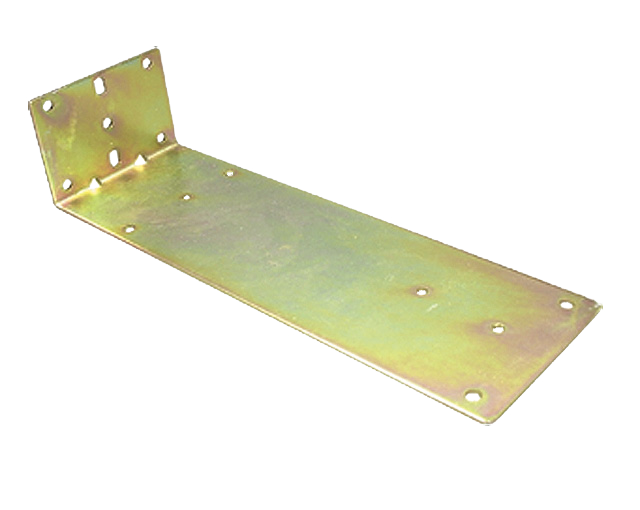

Montowane bezpośrednio na szynę DIN uchwyty są dostępne w 3 wersjach różniących się wielkością. Do wyboru są modele DRP-02, DRP-03 lub DRP-04. Tabele z modelami znajdują się pod linkiem w opisie uchwytów i mocowań . Pod linkiem znajdują się również pliki z wymiarami uchwytów. Do każdego z uchwytów na szynę DIN należy dobrać odpowiednie mocowanie na szynę DIN (kątowe DRL lub płaskie DRP-01), na którym będzie umieszczony zasilacz. Dokładne wymiary mocowań można znaleźć również w plikach np. DRL-02.



W specyfikacji zasilaczy można znaleźć informację o rozstawie otworów oraz modelu obudowy (szybszy wybór z tabeli mocowań). Na tej podstawie można określić, które akcesoria montażowe MEAN WELL pasują do danego zasilacza.

Pozostałe akcesoria montażowe PowerNex do zasilaczy MEAN WELL

W pozostałych przypadkach istnieje konieczność zamocowania urządzeń Mean Well na płaszczyzny.

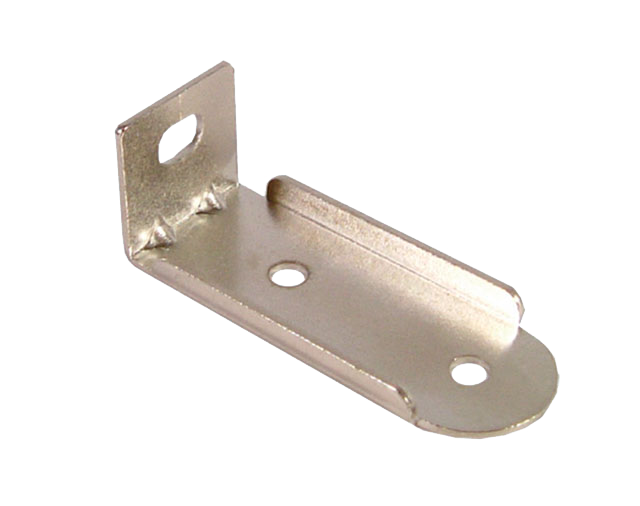

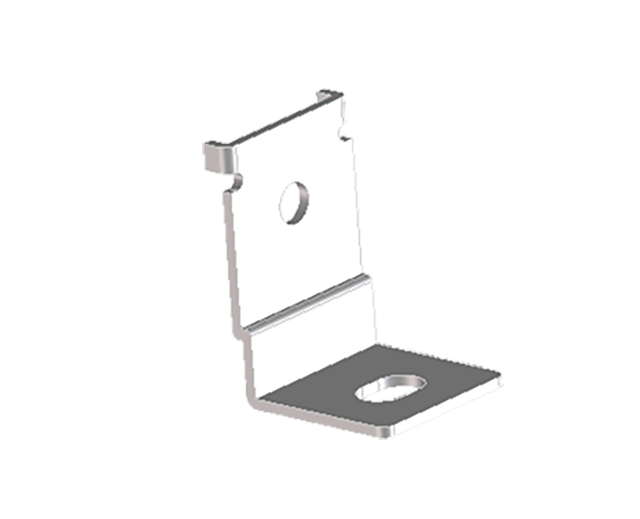

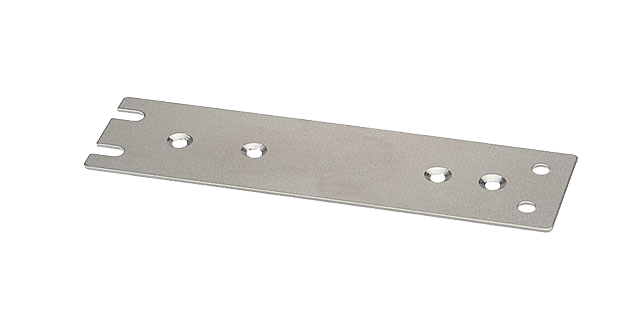

W tym wypadku doskonale sprawdzą się mocowania MEAN WELL MHS. Przy montażu w rozdzielnicy ze względów bezpieczeństwa i estetyki polecamy zakup osłon zacisków terminali dostępnych w wersjach od 5 do 9 pinów. Ilustracje i opisy znajdują się w tabeli na naszej stronie, a wymiary w podlinkowanych kartach katalogowych w tabeli.
