Zasilacze na szynę DIN XDR-E – nowoczesne i energooszczędne rozwiązanie

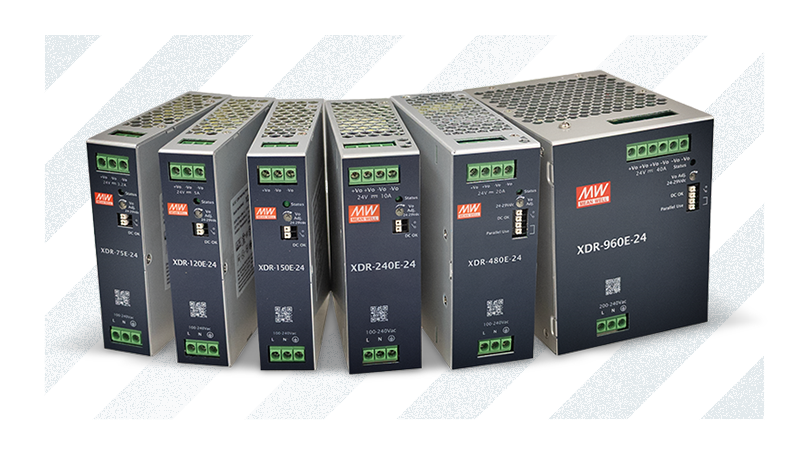

XDR-E - ekonomiczny i wydajny zasilacz na szynę DIN MEAN WELL

W zależności od zastosowania zasilaczy oczekujemy od produktów coraz bardziej zaawansowanych funkcji, jednocześnie stawiając im coraz wyższe wymagania techniczne. Ogólna ocena ich działania opiera się na wielu czynnikach, takich jak:

• skuteczność realizacji zadanych funkcji,
• brak generowanego hałasu,
• neutralność wobec pracy innych urządzeń.
• bezpieczeństwo,
• przewidywalność działania,
• trwałość,
• energooszczędność,
• możliwie niska cena.

Firma MEAN WELL jako czołowy producent zasilaczy wychodzi w stronę klientów wprowadzając nowe serie produktów. Równolegle z zasilaczami trójfazowymi XTR MEAN WELL wprowadza ekonomiczną serię zasilaczy na szynę DIN XDR-E. Łączy ona w sobie wspomniane wcześniej cechy, a dodatkowo charakteryzuje się najniższą ceną regularną spośród zasilaczy na szynę DIN MEAN WELL równocześnie przewyższając je pod względem parametrów pracy.

Rozszerzenie gwarantowanego zakresu napięcia wejściowego do 85–264 VAC wraz ze zwiększeniem liczby wariantów napięciowych dla modeli o tej samej mocy tworzy kompletną serię produktów. Zwiększona sprawność oraz niski pobór mocy przyczyniają się do ograniczenia zużycia energii i mniejszego nagrzewania się otoczenia urządzenia. Wszystkie te cechy idą w parze ze zmniejszeniem szerokości zasilaczy (nawet o 45% dla serii 480W) oraz wagi zasilacza (dla serii 480W to ok. 40%). Pozwala to na oszczędność miejsca i ułatwia montaż.

Co oznacza OVC III?

Kategorie przepięciowe OVC (Overvoltage Category) określają odporność urządzeń na przepięcia według normy IEC 60664-1. Im wyższa kategoria, tym większe napięcia udarowe urządzenie musi być w stanie wytrzymać bez uszkodzenia. Dla sieci energetycznej w Europie 230VAC kategoria OVCII oznacza maksymalne napięcie udarowe 2500V, a dla OVCIII to aż 4000V. Jest ono zależne od napięcia siecii. W Ameryce Północnej wynosi zaledwie 2500 V, ze względu na standard 120 VAC.

Poszczególne kategorie OVC odpowiadają typowym poziomom ryzyka przepięciowego:

• OVC I – dla układów niskonapięciowych, całkowicie odseparowanych od sieci zasilającej, takich jak tory sygnałowe, logika sterująca czy układy komunikacyjne.

• OVC II – obejmuje urządzenia zasilane z gniazdek sieciowych (np. sprzęt RTV, komputery, ładowarki)

• OVC III – dotyczy urządzeń montowanych trwale w instalacjach elektrycznych, takich jak zasilacze DIN, falowniki, styczniki czy przekaźniki – narażonych na bezpośrednie oddziaływanie przepięć sieciowych

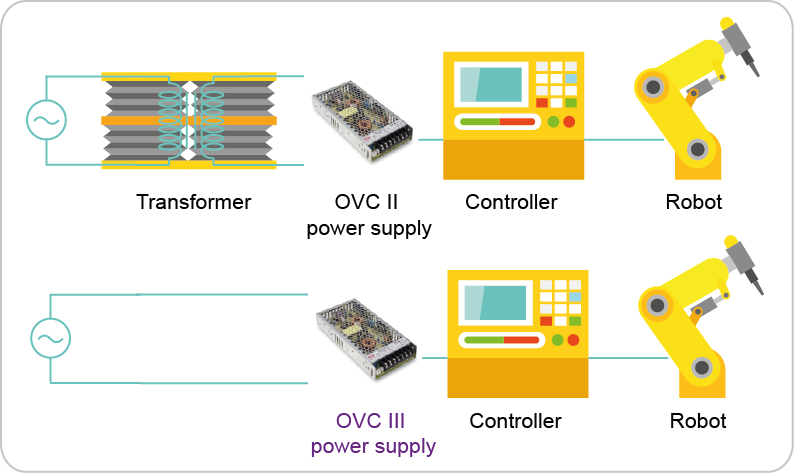

Spełnienie wymagań kategorii OVCIII umożliwia obniżenie kosztów aplikacji w kontekście przemysły 4.0, zgodnie z poniższym schematem.

Niektóre kontrolery robotów zgodnie z normą IEC 60204-1 w kontekście przemysłu 4.0 wymagają zastosowania transformatora AC, między siecią energetyczną a zasilaczem. Kategoria OVCIII eliminuje konieczność jego zastosowania.

Porównanie serii XDR-E z seriami zasilaczy DIN starszej generacji

W ramach zmian w serii XDR-E dodano nowe funkcjonalności oraz poprawiono parametry pracy zasilacza. Spośród nich warte uwagi są:

• Zwiększenie sprawności zasilacza oraz zmniejszenie zużycia energii w spoczynku

• Rozszerzenie oferty do 4 wersji napięciowych i zwiększenie zakresów regulacji

• Zwiększona odporności temperaturowej od -40°C do +70°C (derating mocy powyżej +50°C)

• Zgodność z OVC III

• Wbudowane zabezpieczenia: zwarciowe, przeciążeniowe, przepięciowe i temperaturowe,

• Szeroka kompatybilność – certyfikaty CB / TUV / UL / RCM / BSMI / CCC / BIS / EAC / CE / UKCA,

• Zmniejszenie szerokości od 23% do nawet 45% w porównaniu do poprzednich modeli,

3 lata gwarancji

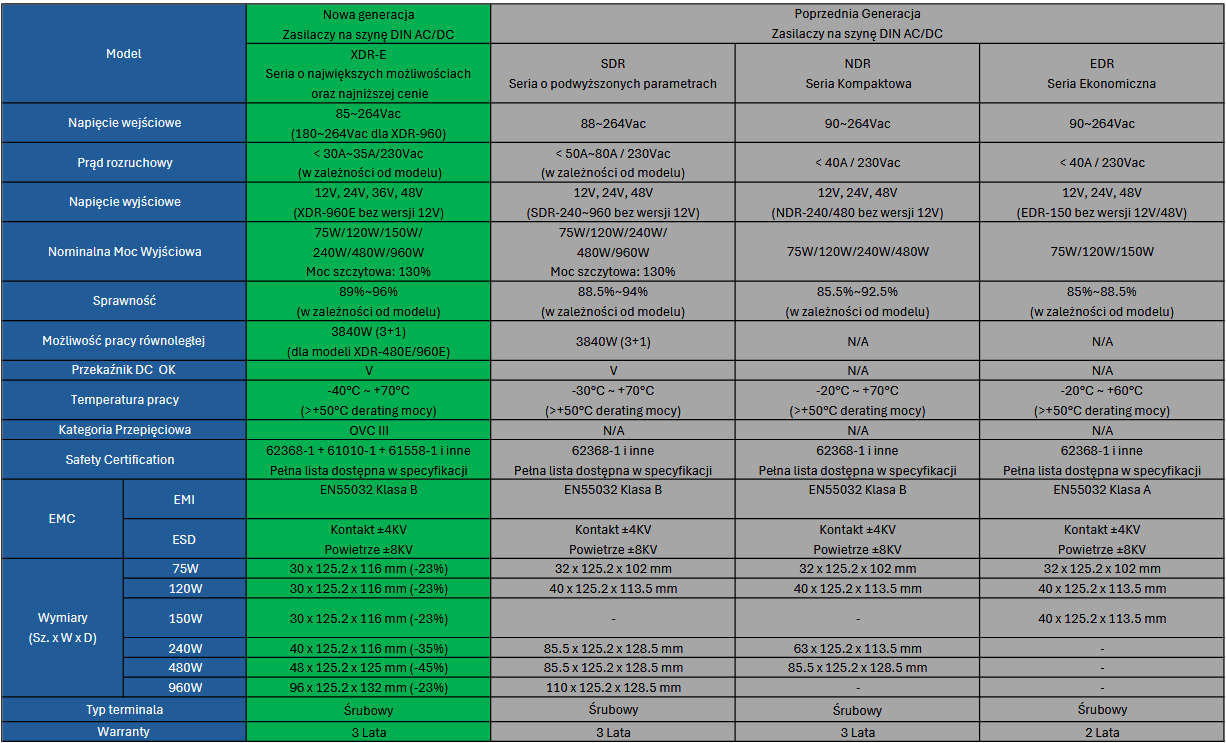

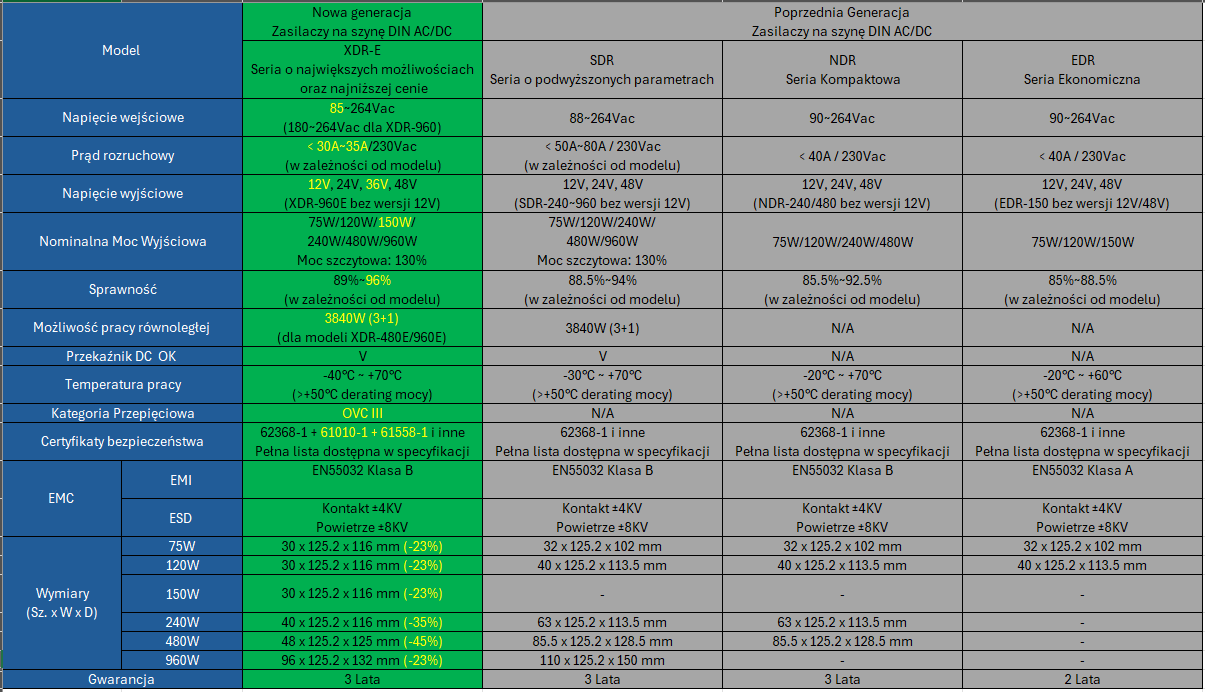

Powyższe cechy wraz z pozostałymi parametrami zostały zestawione w tabeli porównawczej:

Ponadto modele o mocy 480W i 960W, XDR-480E oraz XDR-960E posiadają funkcję pracy równoległej umożliwiając prawie 4-krotne zwiększenie mocy wyjściowej. Nowością jest dodanie funkcji pracy równoległej zasilaczy 12V (do 1920W mocy wyjściowej, brak dla innych zasilaczy DIN).

Przygotowanie zasilaczy MEAN WELL XDR-E do pracy równoległej

Przed połączeniem wyjść zasilaczy na szynę DIN należy:

• ustawić równe napięcia wyjściowe przy pomocy potencjometrów (różnica poniżej 0,1 V).
• zewrzeć lokalnie terminale złącz do pracy równoległej (nie łączyć terminali pomiędzy zasilaczami w odróżnieniu od serii XTR).
• połączyć wyjścia zasilaczy przewodami o odpowiednio dużym przekroju (przepływ dużych prądów).

Uwagi dotyczące pracy zasilaczy:

• Producent zaleca łączenie równoległe wyłącznie jednostek tej samej mocy np. XDR-240E-24. Nie zaleca się łączenia różnych modeli np. XDR-960E-24 i XDR-480E-24.
• Minimalne obciążenie połączonych zasilaczy powinno być większe niż 7% obciążenia nominalnego jednostki pomnożone przez liczbę jednostek. Przy mniejszym obciążeniu jedno urządzenie przejdzie w tryb pracy "master" (przejmie całą pracę). Pozostałe przejdą w tryb spoczynku ("slave") w celu oszczędzenia energii (przekaźniki DC-OK i diody LED wyłączą się).

Gdzie kupić zasilacze MEAN WELL XDR-E?

Wszystkie dostępne modele można znaleźć pod linkiem. Wystarczy dodać produkt do koszyka, wybrać metodę płatności i dostawy oraz złożyć zamówienie w e-sklepie. Dodatkowe wysokie rabaty na urządzenia zasilające MEAN WELL widoczne są po założeniu konta w e-sklepie i dodaniu produktów do koszyka.

W przypadku statusu "W dostawie" lub "Na zamówienie" prośba o kontakt, a podamy termin dostępności urządzeń.

W razie jakichkolwiek pytań zapraszam do kontaktu!
