Współczesne systemy automatyki przemysłowej coraz częściej odchodzą od klasycznej architektury opartej na centralnych szafach sterowniczych na rzecz rozproszonych struktur I/O montowanych bezpośrednio na maszynie. Taka koncepcja pozwala znacząco skrócić długość okablowania, uprościć projekt elektryczny, zmniejszyć koszty instalacyjne oraz zwiększyć elastyczność linii produkcyjnych.
Seria Advantech ADAM-200PN została zaprojektowana jako odpowiedź na te potrzeby. To przemysłowe moduły zdalnych wejść/wyjść z IP67, wyposażone w komunikację Modbus TCP oraz PROFINET z zaawansowaną diagnostykę kanałową. Konstrukcja umożliwia bezpośredni montaż na maszynie, w środowiskach o podwyższonym zapyleniu, wilgotności, wibracjach oraz zakłóceniach elektromagnetycznych.
Poniższy artykuł przedstawia szczegółową analizę architektury, funkcjonalności oraz potencjalnych zastosowań przykładowego modułu ADAM-250PN.
Architektura rozproszona – integracja komunikacji, I/O i zasilania

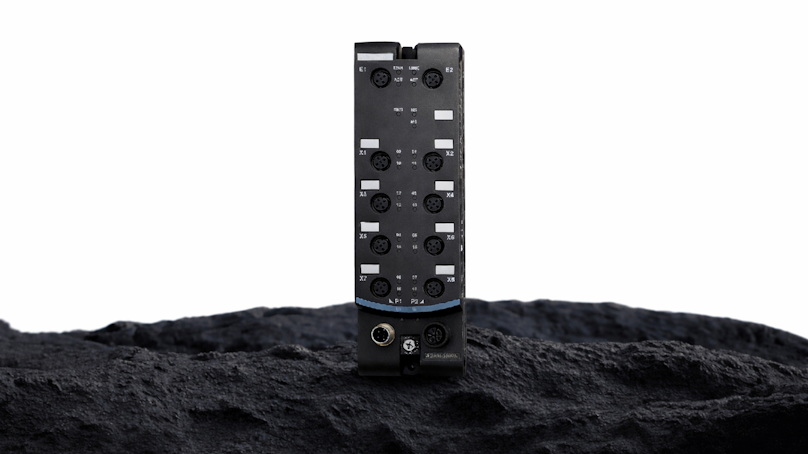

ADAM-250PN to ethernetowy moduł akwizycji i sterowania (DA&C), który integruje w jednej obudowie funkcje wejść/wyjść, komunikację przemysłową przez wbudowany switch oraz zarządzanie zasilaniem. Urządzenie zostało zaprojektowane z myślą o montażu bezpośrednio na maszynie – bez konieczności instalowania go w szafie sterowniczej.
Obudowa o stopniu ochrony IP67 zapewnia pełną odporność na kurz i czasowe zanurzenie w wodzie. Moduł pracuje w zakresie temperatur od -40°C do +60°C i spełnia wymagania norm dotyczących odporności na wibracje oraz wstrząsy, w tym EN 50155 i IEC 61373, co umożliwia jego zastosowanie także w aplikacjach kolejowych i mobilnych. Dodatkowo konstrukcja uwzględnia wysoką odporność EMC, obejmującą zabezpieczenia ESD, EFT oraz ochronę przeciwprzepięciową.
Z punktu widzenia projektowego szczególnie istotna jest integracja:
- 2-portowego switcha Ethernet 100Base-TX,
- 2-portowego przelotowego zasilania,
- 16 konfigurowalnych kanałów DI/DO,
- pełnej diagnostyki kanałowej i systemowej.
Takie podejście upraszcza architekturę systemu oraz ogranicza liczbę dodatkowych urządzeń infrastrukturalnych.
ADAM-250PN – elastyczna konfiguracja 16 kanałów cyfrowych
Model ADAM-250PN-A oferuje 16 kanałów cyfrowych, które mogą być konfigurowane indywidualnie jako wejścia (DI) lub wyjścia (DO). Pozwala to na elastyczne dopasowanie modułu do specyfiki aplikacji bez konieczności stosowania oddzielnych modułów wejściowych i wyjściowych.
Wejścia cyfrowe pracują w standardzie Sink (NPN) i są zgodne z IEC 61131-2 Type 3, co zapewnia kompatybilność z typowymi czujnikami przemysłowymi. Konfigurowalny filtr wejściowy (od 0,05 ms do 20 ms) umożliwia eliminację zakłóceń impulsowych oraz dostosowanie dynamiki reakcji do charakteru sygnału.
Wyjścia cyfrowe typu Source umożliwiają bezpośrednie sterowanie zaworami elektromagnetycznymi, stycznikami oraz sygnalizacją świetlną. Moduł rozdziela kanały na dwie grupy zasilania:
- grupa US (1L+) – do 0,5 A na kanał,
- grupa UA (2L+) – do 2 A na kanał.
Dzięki temu możliwe jest sterowanie zarówno sygnałami niskoprądowymi, jak i bardziej wymagającymi obciążeniami wykonawczymi. Dodatkowo dostępna jest funkcja definiowania reakcji wyjść w przypadku zatrzymania sterownika PLC (CPU STOP), co zwiększa poziom bezpieczeństwa aplikacji.
PROFINET i Modbus TCP – integracja z IT i OT
ADAM-200PN wspiera protokół PROFINET w klasie zgodności B z komunikacją Real Time do 1 ms, co umożliwia jego integrację z nowoczesnymi sterownikami PLC, w tym systemami Siemens TIA Portal. Moduł obsługuje LLDP (automatyczna detekcja topologii), MRP Client (redundancja pierścieniowa), I&M0–I&M4 (identyfikacja urządzenia) oraz Fast Start-Up (<500 ms), co jest istotne w aplikacjach modułowych i systemach o wysokiej dynamice rekonfiguracji.
Dodatkowa obsługa SNMP pozwala na włączenie modułu do systemów monitorowania infrastruktury IT, co wpisuje się w koncepcję integracji środowisk IT/OT.
Równolegle dostępny jest protokół Modbus TCP, umożliwiający wszechstronną współpracę z systemami SCADA, komputerami przemysłowymi oraz aplikacjami edge computing. Dodatkowo obsługa wielu klientów jednocześnie oraz konfigurowalny watchdog komunikacyjny zwiększają elastyczność wdrożeniową.
Separacja zasilania – stabilność i odporność systemu
Istotnym elementem konstrukcyjnym jest rozdzielenie zasilania na dwa segmenty: US (zasilanie systemowe i czujników) oraz UA (zasilanie obciążeń wykonawczych). Taka architektura pozwala na izolację energetyczną części logicznej od wykonawczej, co ogranicza wpływ zakłóceń generowanych przez obciążenia indukcyjne na komunikację sieciową.
Każdy port I/O wyposażony jest w możliwość zasilania podłączonego czujnika lub enkodera bezpośrednio z modułu. Upraszcza to instalację i redukuje liczbę przewodów w systemie, co ma szczególne znaczenie w aplikacjach rozproszonych oraz mobilnych.
Topologia Daisy Chain – redukcja infrastruktury
Zintegrowany switch Ethernet umożliwia tworzenie topologii liniowej bez konieczności stosowania zewnętrznych przełączników. Równolegle przelotowe zasilanie pozwala na szeregowe łączenie modułów z jednego źródła napięcia, przy zachowaniu limitów prądowych.
Takie rozwiązanie znacząco redukuje koszty infrastruktury, skraca czas instalacji oraz upraszcza rozbudowę systemu.
Diagnostyka jako element predykcyjnego utrzymania ruchu
ADAM-250PN oferuje rozbudowaną diagnostykę obejmującą detekcję zwarć, przerwania przewodów, braków napięcia, przeciążeń oraz stanów nadnapięciowych i podnapięciowych. Informacje te są sygnalizowane zarówno lokalnie (LED), jak i poprzez protokoły komunikacyjne.
Z perspektywy utrzymania ruchu umożliwia to szybką identyfikację przyczyn awarii, ograniczenie czasu przestoju oraz integrację danych diagnostycznych z systemami nadrzędnymi w ramach koncepcji predictive maintenance.
Typowe scenariusze zastosowań
Ze względu na swoją konstrukcję ADAM-200PN znajduje zastosowanie w aplikacjach wymagających wysokiej odporności środowiskowej oraz elastycznej architektury I/O. Są to między innymi systemy transportu materiałów w górnictwie, automatyka kolejowa, suwnice portowe, energetyka wiatrowa, linie montażowe w przemyśle motoryzacyjnym oraz instalacje w przemyśle spożywczym.
Możliwość montażu bezpośrednio przy czujnikach skraca ścieżki sygnałowe, redukuje zakłócenia i upraszcza projekt systemu.
Zakończenie
Seria ADAM-200PN, a w szczególności model ADAM-250PN, stanowi przykład nowoczesnego podejścia do projektowania rozproszonych systemów I/O. Integracja komunikacji przemysłowej, przelotowego zasilania, zaawansowanej diagnostyki oraz odpornej konstrukcji IP67 sprawia, że moduł ten doskonale wpisuje się w wymagania współczesnych systemów automatyki, w których kluczowe znaczenie mają niezawodność, skalowalność i odporność środowiskowa.
W dobie integracji IT/OT oraz rosnącej potrzeby elastyczności produkcji rozwiązania takie jak ADAM-200PN umożliwiają budowę modułowych, skalowalnych i odpornych systemów sterowania, przygotowanych na wyzwania Przemysłu 4.0.
