Nowe serie zasilaczy na szynę DIN – większe możliwości w mniejszej obudowie

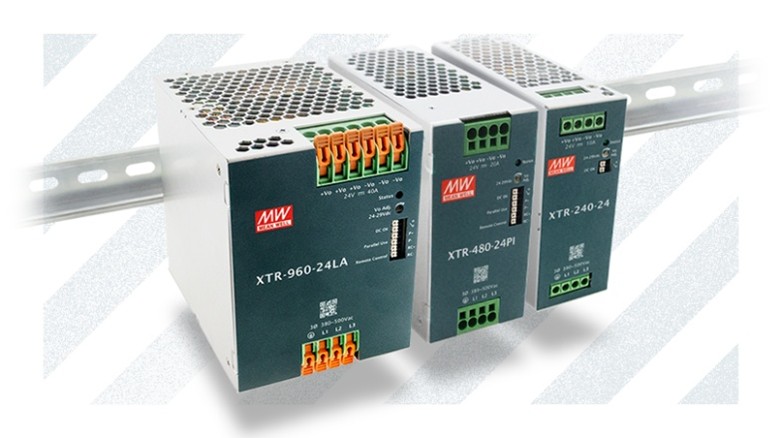

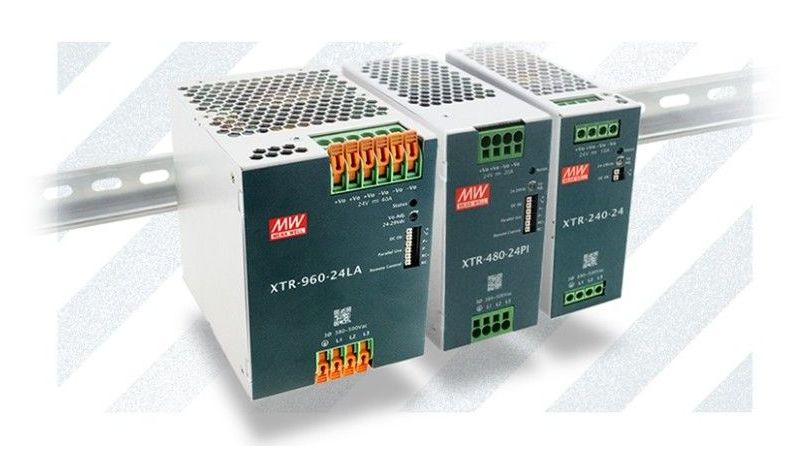

Postępująca miniaturyzacja elementów i urządzeń w branży elektronicznej jest nieodłącznym procesem jej stałego i szybkiego rozwoju. Jednocześnie liczba poszczególnych podzespołów działających w większych systemach stale rośnie. W takich przypadkach mniejsze wymiary lub mniej zajmowanego miejsca wcale nie oznaczają mniejszego zapotrzebowania na energię. W zastosowaniach opartych na montażu na szynie DIN z pomocą przychodzą zasilacze firmy MEAN WELL, a szczególnie nowe, ulepszone serie w węższych obudowach: trójfazowa XTR oraz jednofazowe XDR i XDR-E.
Zmniejszenie wymiarów obudowy i wagi:
Rozwój technologii produkcji urządzeń elektronicznych, a w szczególności obwodów drukowanych (PCB) oraz rozpowszechnianie się technologii montażu powierzchniowego SMT dla coraz większych elementów pozwalają na ograniczenie zajmowanej przestrzeni. Dodatkową zaletą technologii SMT jest zmniejszenie wielkości komponentów. Ponadto coraz lepsze sterowanie urządzeń przekłada się na podwyższoną sprawność zasilaczy i zmniejszenie poboru mocy bez obciążenia. Skutkuje to mniejszą ilością ciepła przekazywanego do otoczenia i pozwala zmniejszyć wymiary urządzenia.
Rodzaje terminali wyjściowych - nowość w zasilaczach DIN Mean Well

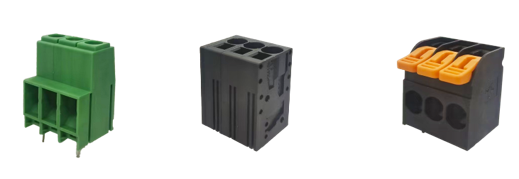

Dotychczas wszystkie zasilacze na szynę DIN firmy Mean Well posiadały terminale śrubowe. Jest to sprawdzony i pewny sposób montażu urządzeń powszechnie stosowany w pozostałych elementach instalacji elektrycznych montowanych w rozdzielnicy. Mean Well wychodzi naprzeciw oczekiwaniom użytkowników umożliwiając wybór terminali, w celu ułatwienia montażu użytkownikom na etapie podłączania urządzeń. Zostały one pokazane na rysunku:
Zastosowanie terminala dźwigniowego umożliwia bezpośredni sposób montażu przewodów typu linka eliminując konieczność użycia narzędzi i zarabiania przewodów końcówkami tulejkowymi. Sposób montażu znacznie przyspiesza pracę i jest znany użytkownikom z użycia złączek typu WAGO. Wybór rodzaju gniazd jest możliwy w seriach XTR oraz przyszłej serii XDR. Dodatkowo seria XTR zawiera modele GL (wkrótce dostępne w sprzedaży) spełnieniające wymagania normy DNV dla zasilaczy stosowanych w aplikacjach morskich w odróżnieniu od poprzedników.
Przygotowanie zasilaczy MEAN WELL XDR-E do pracy równoległej
Przed połączeniem wyjść zasilaczy na szynę DIN należy:
- ustawić równe napięcia wyjściowe przy pomocy potencjometrów (różnica poniżej 0,1 V).
- w zależności od serii:
- XDR-E -> zewrzeć lokalnie terminale złącz do pracy równoległej (nie łączyć terminali pomiędzy zasilaczami w odróżnieniu od serii XTR).
- XTR ->połączyć terminale P+ i P- pomiędzy zasilaczami
- połączyć wyjścia zasilaczy przewodami o odpowiednio dużym przekroju (przepływ dużych prądów).
Uwagi dotyczące pracy zasilaczy:
- Producent zaleca łączenie równoległe wyłącznie jednostek tej samej mocy np. XDR-240E-24. Nie zaleca się łączenia różnych modeli np. XDR-960E-24 i XDR-480E-24.
- Minimalne obciążenie połączonych zasilaczy powinno być większe niż 7% obciążenia nominalnego jednostki pomnożone przez liczbę jednostek. Przy mniejszym obciążeniu jedno urządzenie przejdzie w tryb pracy "master" (przejmie całą pracę). Pozostałe przejdą w tryb spoczynku ("slave") w celu oszczędzenia energii (przekaźniki DC-OK i diody LED wyłączą się).
Porównanie parametrów z poprzednimi seriami

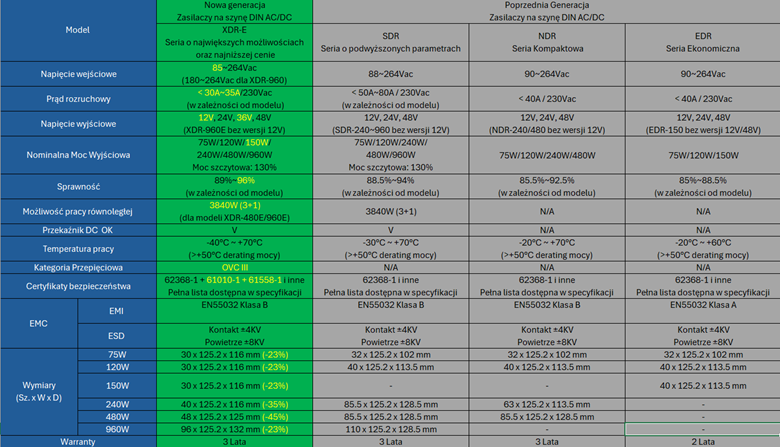

Niewątpliwą zaletą serii ekonomicznej XDR-E jest szeroki wybór wersji napięciowych 12V, 24V, 36V i 48V dla 6 wersji mocy (od 75W do aż 960W). Ponadto zmniejszenie ceny urządzeń w porównaniu do swoich poprzedników tzn. serii EDR, NDR oraz SDR (dotychczas seria high-performance) skutkuje zwiększeniem opłacalności inwestycji. Szczegółowe porównanie parametrów serii XDR-E z seriami poprzedniej generacji zawarto w tabeli 1:

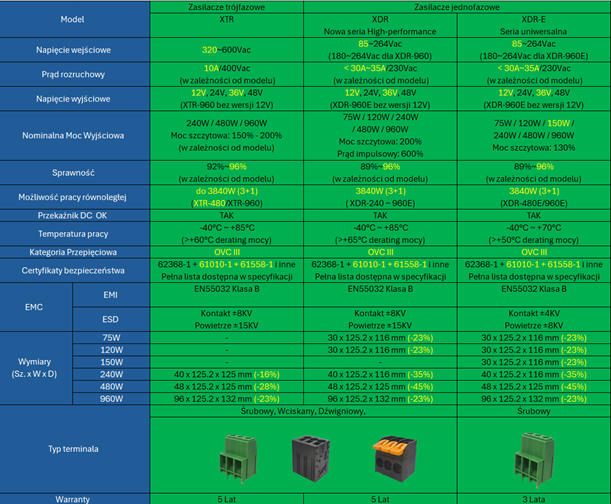

Podobne porównanie serii XTR znajduje się w artykule pod linkiem. Przyszła seria High-Performance XDR to kolejna seria z komunikacją MODBus. Dotychczas spośród zasilaczy na szynę DIN funkcje komunikacji posiadały jedynie serie DRS-240 oraz DRS-480 – serie z funkcją podtrzymania napięcia z akumulatora. Dodatkowo te zaawansowane modele posiadają możliwość wyboru krzywych ładowania dla różnych rodzajów akumulatorów, a dla serii CAN dowolne ustawienie parametrów przy pomocy programatora SBP-001. Zestawienie wszystkich 3 nowych serii zawarto w tabeli 2:

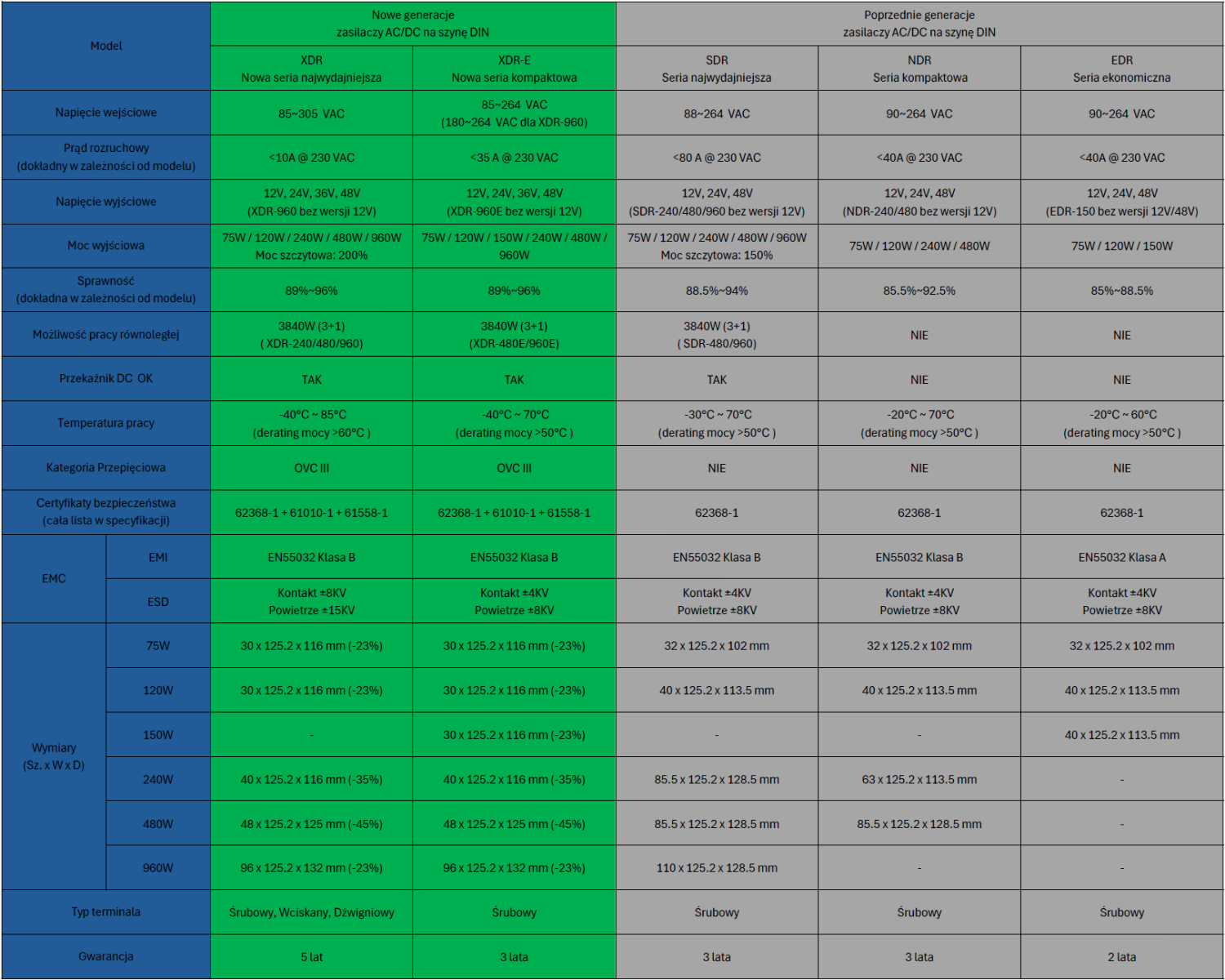

Podsumowując w tabeli wyróżniono główne zalety nowych serii, takie jak:
· Wąska obudowa – od 30mm
· Sprawność do 96%
· Możliwość pracy równoległej aż do 3840W
· Szeroki zakres temperatur pracy -40°C ~ 85°C
· Różne wersje terminali (XDR i XTR)
· Możliwość komunikacji MODBus (XDR)
· Gwarancja aż do 5 lat
Powyższe cechy pozwalają nazwać zasilacze MEAN WELL XDR-E, XDR, i XTR urządzeniami nowej generacji.
