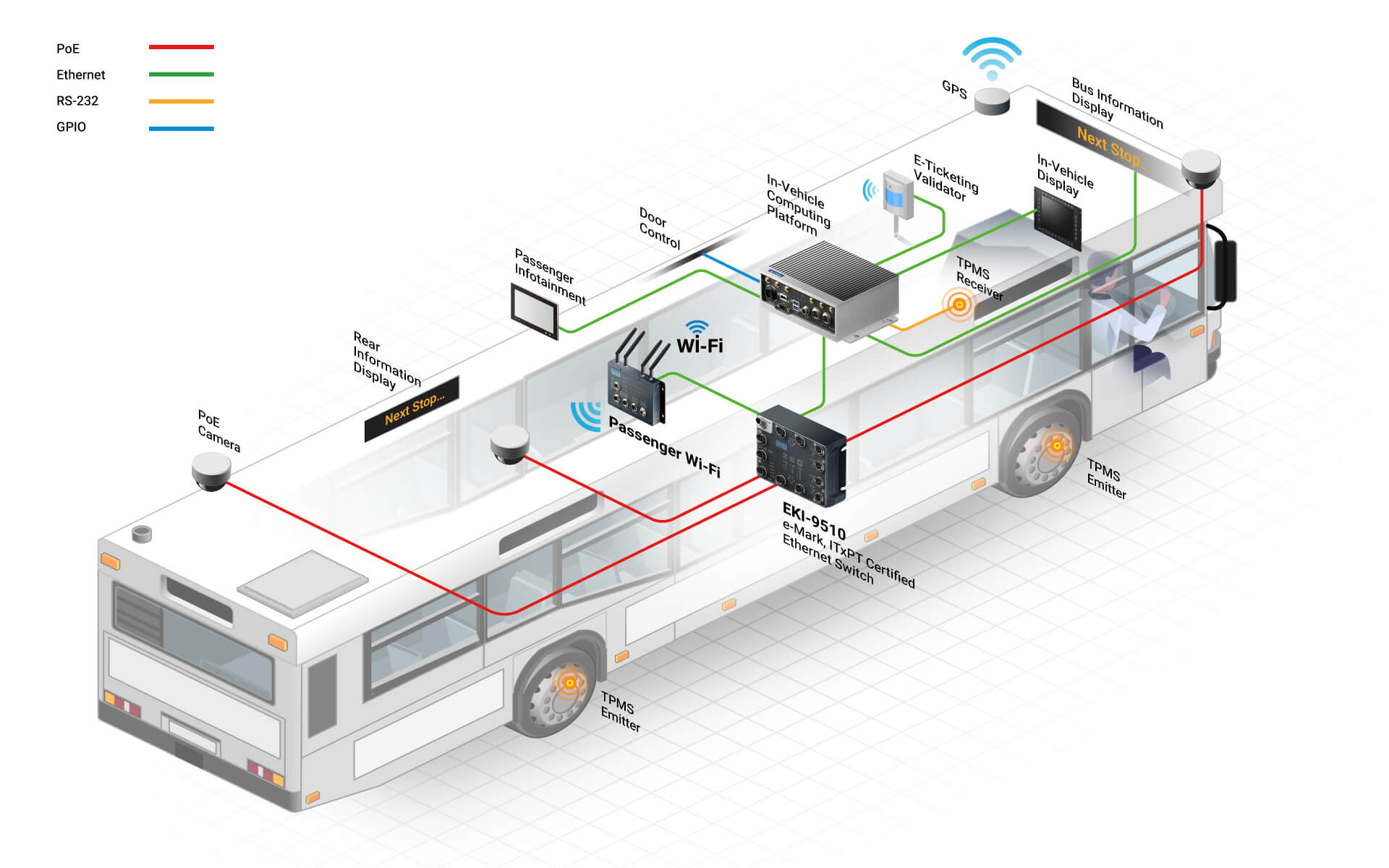

W systemach transportowych i pojazdowych sieć Ethernet od dawna przestała pełnić wyłącznie funkcję prostego medium komunikacyjnego. Dziś jest kręgosłupem całego systemu pokładowego: łączy kamery IP, rejestratory, routery mobilne, komputery pojazdowe, systemy informacji pasażerskiej, urządzenia telemetryczne oraz moduły diagnostyczne. W takich aplikacjach sam fakt posiadania kilku portów Ethernet nie wystarcza. Kluczowe stają się odporność środowiskowa, niezawodność zasilania, bezpieczeństwo komunikacji oraz łatwość integracji z architekturą pojazdu. Tego typu wymagania spełniają specjalizowane, pojazdowe switche Ethernet, takie jak m.in. seria Advantech EKI-9508/9510-ST.
Ethernet w pojeździe to nie to samo co Ethernet w szafie sterowniczej
Środowisko pracy w pojeździe jest znacznie bardziej wymagające niż w klasycznej instalacji przemysłowej. Występują tu drgania, wstrząsy, wahania temperatury, zapylenie, wilgoć oraz problemy typowe dla instalacji zasilania pokładowego. Dlatego switch przeznaczony do transportu powinien być projektowany nie tylko pod kątem parametrów sieciowych, ale również mechaniki, szczelności obudowy i zgodności z normami stosowanymi w aplikacjach mobilnych. Często wymagana jest wysoka klasa szczelności IP67, szeroki zakres temperatur pracy od -40 do 70°C oraz zgodność z wymaganiami transportowymi i pojazdowymi, w tym ITxPT i E-Mark. IP67 potwierdza wysoki poziom ochrony obudowy przed pyłem i wodą, co zwiększa bezpieczeństwo pracy urządzenia w wymagających aplikacjach transportowych. W serii EKI-9508/9510-ST switche łączą wytrzymałą konstrukcją mechaniczną IP67 ze szczelnymi i odpornymi na wibracje złączami M12, co tworzy spójną platformę do pracy w środowisku in-vehicle. W praktyce oznacza to rozwiązanie lepiej przystosowane do pracy w autobusach, pojazdach specjalnych i innych systemach mobilnych niż standardowy switch stosowany wyłącznie w typowej szafie przemysłowej.
Certyfikacja E-Mark R10, R118 i ITxPT

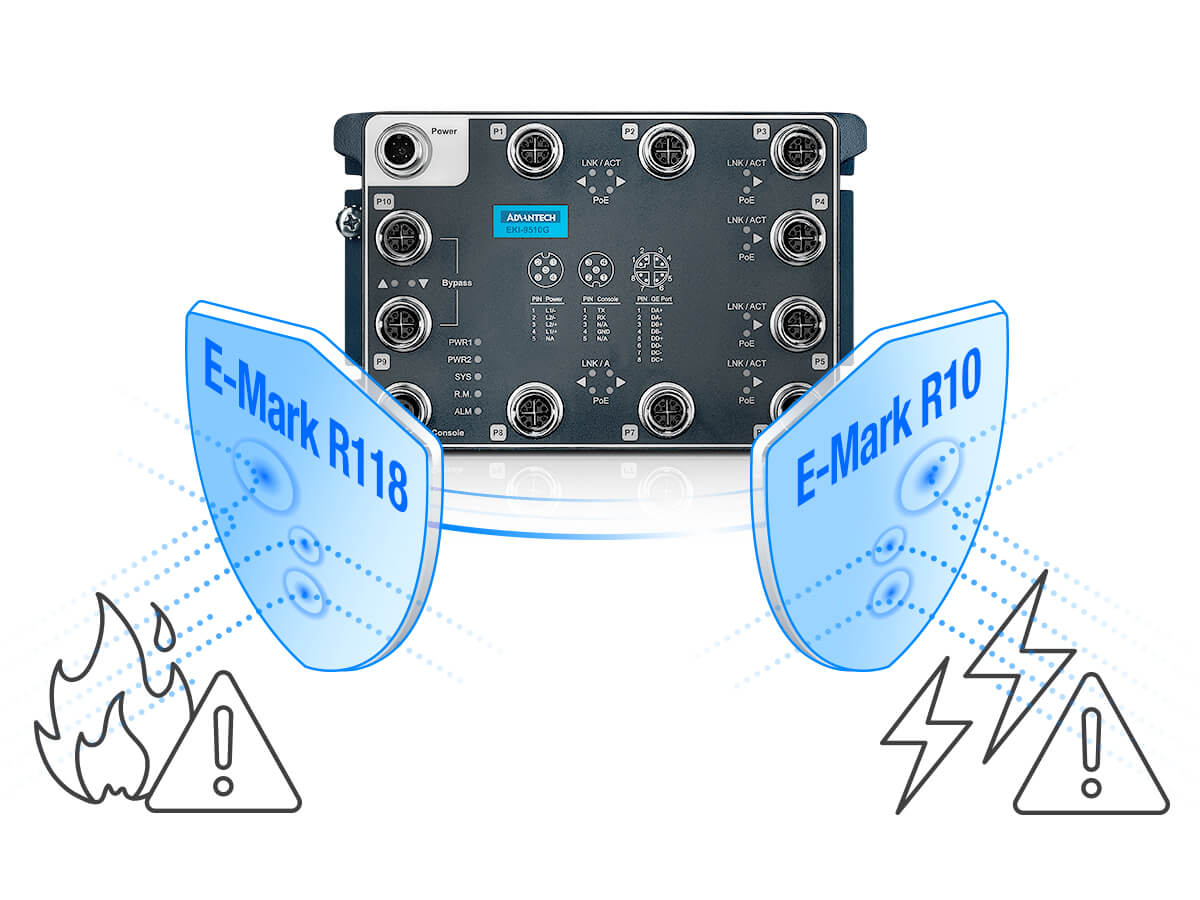

W zastosowaniach transportowych i pojazdowych sama funkcjonalność sieciowa to za mało. Równie istotne jest potwierdzenie, że urządzenie może bezpiecznie i niezawodnie pracować w środowisku mobilnym, narażonym na zakłócenia elektromagnetyczne oraz podwyższone wymagania materiałowe. Dlatego duże znaczenie ma zgodność z wymaganiami E-Mark / UN ECE R10 oraz UN ECE R118.
W praktyce UN ECE R10 odnosi się do kompatybilności elektromagnetycznej urządzeń montowanych w pojazdach. Dla integratora oznacza to, że switch został przygotowany do pracy w środowisku, w którym występują zakłócenia pochodzące od instalacji elektrycznej, napędów, przetwornic, systemów radiowych i innych urządzeń pokładowych. Jest to szczególnie ważne w pojazdach transportu publicznego, gdzie infrastruktura Ethernet współpracuje jednocześnie z monitoringiem IP, routerami mobilnymi, komputerem pokładowym i systemami informacji pasażerskiej.
Z kolei UN ECE R118 dotyczy wymagań związanych z bezpieczeństwem pożarowym materiałów i komponentów stosowanych we wnętrzach pojazdów. Dzięki temu urządzenia lepiej wpisują się w wymagania stawiane rozwiązaniom przeznaczonym do autobusów, pojazdów specjalnych i innych środków transportu, gdzie liczy się nie tylko komunikacja sieciowa, ale również zgodność z przepisami branżowymi dla wyposażenia pokładowego.
Z perspektywy projektowej oznacza to, że switch nie jest wyłącznie przemysłowym urządzeniem Ethernet umieszczonym w szczelnej obudowie. Certyfikacje R10 i R118 potwierdzają, że został on zaprojektowany z myślą o rzeczywistych wymaganiach środowiska pojazdowego — zarówno pod kątem odporności elektromagnetycznej, jak i zgodności z wymaganiami bezpieczeństwa stosowanymi w transporcie.

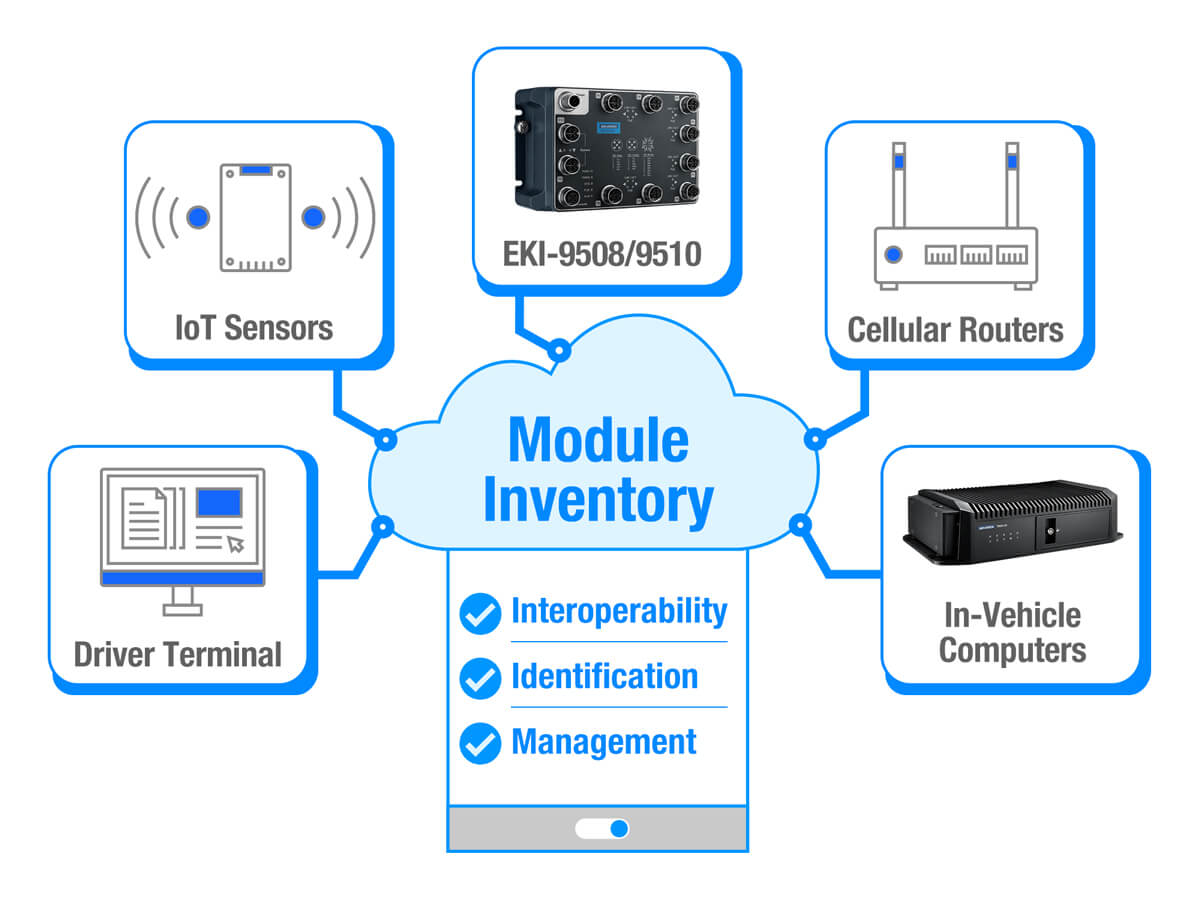

Dodatkowo, w środowisku transportu publicznego coraz większe znaczenie ma nie tylko sama komunikacja Ethernet, ale również łatwa integracja urządzeń z architekturą pokładową pojazdu. Właśnie dlatego zgodność z ITxPT jest istotną cechą switchy przeznaczonych do zastosowań in-vehicle. Oznacza ona lepsze dopasowanie urządzenia do nowoczesnych systemów transportowych, gdzie sieć pokładowa musi współpracować z komputerem pojazdowym, monitoringiem, systemem informacji pasażerskiej czy urządzeniami telemetrycznymi.
Istotny jest nie tylko switch, ale cały sposób zasilania
W zastosowaniach pojazdowych zasilanie urządzeń komunikacyjnych musi być przewidywalne i odporne na zakłócenia. Switch przeznaczony do transportu powinien pracować w szerokim zakresie napięć wejściowych i mieć zabezpieczenia przed przeciążeniem oraz odwrotną polaryzacją. Dobrze również, gdy wspiera redundantne wejścia zasilania lub rozwiązania ograniczające skutki chwilowych spadków napięcia. W analizowanej serii mowa o nominalnym zasilaniu 12/24 VDC oraz zakresie pracy 9–36 VDC, a także o zabezpieczeniach nadprądowych i ochronie przed odwróceniem polaryzacji.
Funkcja ignition ma duże znaczenie praktyczne

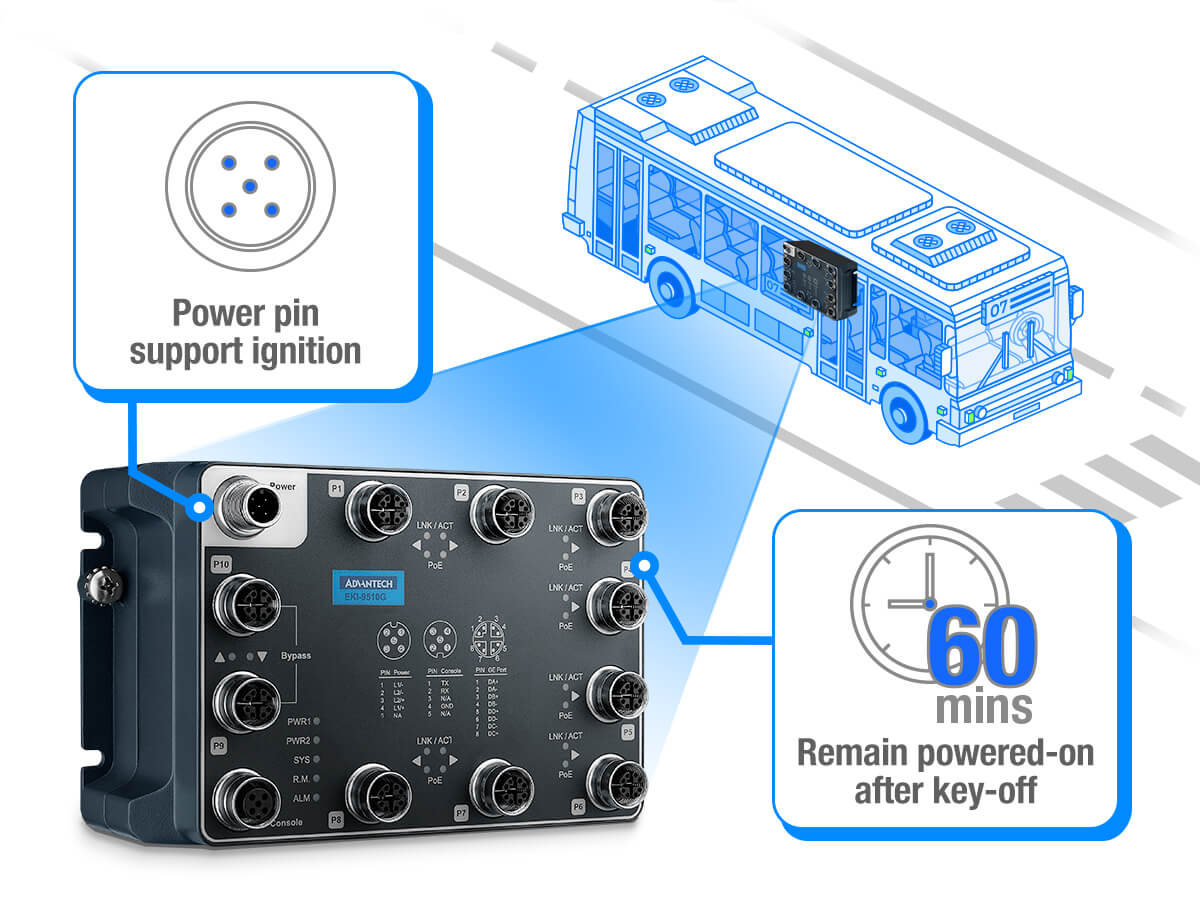

Jedną z cech, które odróżniają typowy switch przemysłowy od switcha faktycznie przygotowanego do pracy w pojeździe, jest obsługa sygnału ignition. Pozwala ona powiązać zachowanie urządzenia ze stanem zapłonu i kontrolować, jak długo switch ma pozostać aktywny po wyłączeniu pojazdu. Ma to znaczenie np. wtedy, gdy system kamer lub rejestrator powinien jeszcze przez pewien czas dokończyć zapis, przesłać dane albo pozostać dostępny serwisowo.
Dodatkowo funkcja power delay-off pozwala utrzymać zasilanie jeszcze przez określony czas po wyłączeniu silnika. Dla wersji niezarządzanych czas ten wynosi 60 minut, natomiast w wersjach zarządzanych może być konfigurowany z poziomu interfejsu urządzenia. To bardzo praktyczne rozwiązanie w aplikacjach, gdzie po zgaszeniu pojazdu część systemów nadal musi jeszcze przez chwilę działać.
PoE upraszcza architekturę pokładową

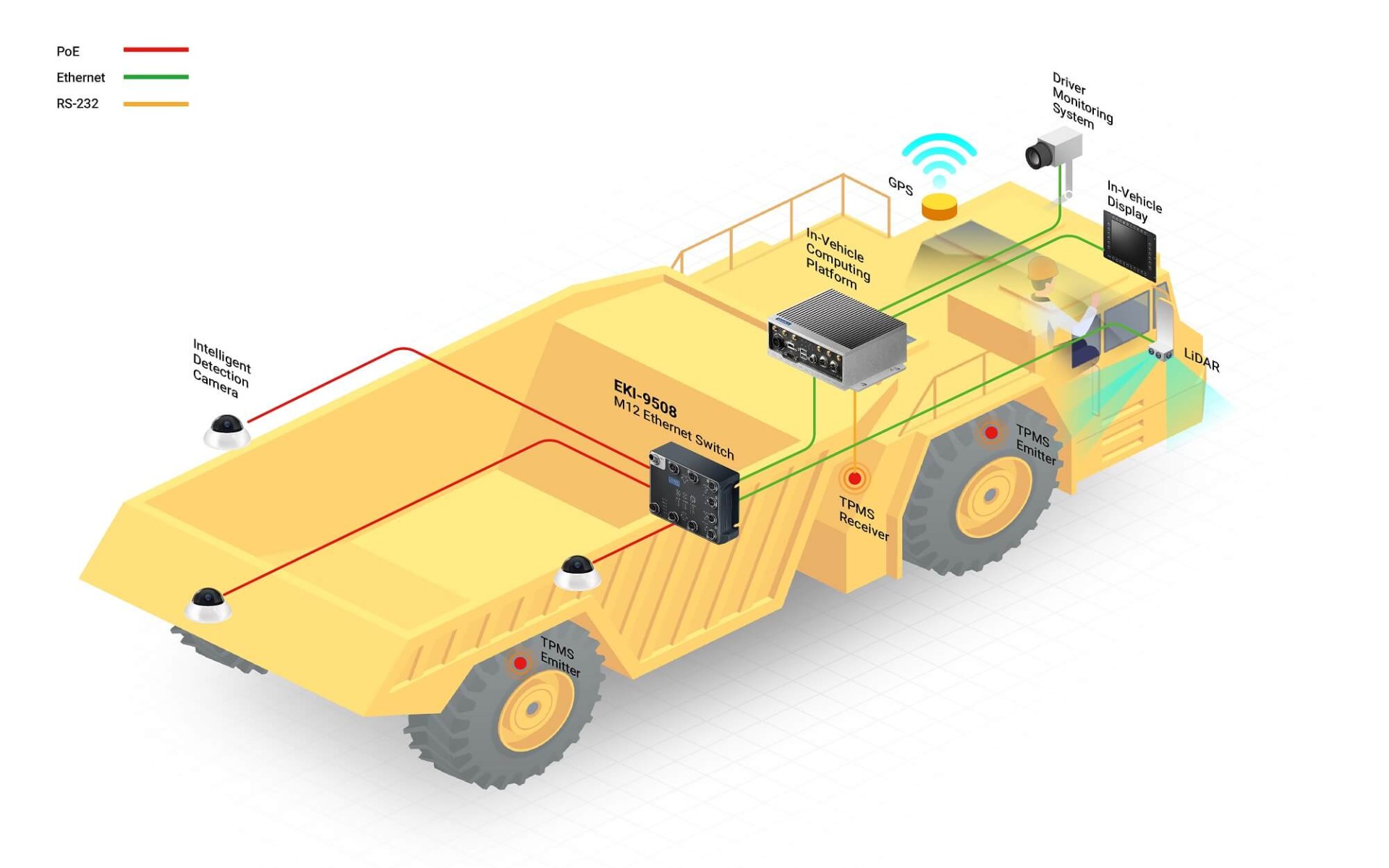

W pojazdach bardzo często do switcha podłączone są kamery IP, access pointy lub inne urządzenia brzegowe, które warto zasilać bezpośrednio po Ethernet. PoE upraszcza wtedy okablowanie, zmniejsza liczbę dodatkowych zasilaczy i przyspiesza instalację. Trzeba jednak pamiętać, że w systemach mobilnych znaczenie ma nie tylko sam standard IEEE 802.3af/at, ale również realny budżet mocy i zależność tego budżetu od napięcia wejściowego oraz sposobu podania zasilania.
Zarządzanie siecią ma znaczenie zwłaszcza wtedy, gdy system rośnie
W małych instalacjach prosty, niezarządzalny switch bywa wystarczający. Jednak w nowoczesnych systemach transportowych bardzo szybko pojawia się potrzeba segmentacji ruchu, priorytetyzacji transmisji i diagnostyki sieci. Dlatego w bardziej rozbudowanych wdrożeniach przydatne są funkcje takie jak VLAN, QoS, port mirroring, multicast management, SNMP czy mechanizmy redundancji. Wspominana seria EKI-9508/9510-ST oferuje właśnie taki zestaw funkcji: VLAN-y 802.1Q, IGMP/MLD Snooping, STP/RSTP/MSTP, X-Ring Pro, QoS, link aggregation oraz rozbudowane funkcje monitoringu i zarządzania.
Bezpieczeństwo sieci pojazdu staje się coraz ważniejsze
Im więcej systemów pokładowych łączy się z routerem komórkowym, platformą zdalnego serwisu albo systemem centralnym, tym większe znaczenie ma cyberbezpieczeństwo. Switch w pojeździe nie powinien być już traktowany jako urządzenie całkowicie odseparowane od świata zewnętrznego. Dlatego ważne są mechanizmy takie jak 802.1X, ACL, SSH, HTTPS, DHCP Snooping, IP Source Guard czy kontrola dostępu administracyjnego. W serii switchy zarządzalnych EKI-9508/9510-ST dostępny jest szeroki zestaw takich narzędzi, wraz z funkcjami SNMP, RMON, logowania zdarzeń i zarządzania użytkownikami.
Co z tego wynika dla projektanta i integratora?
Dobierając switch Ethernet do pojazdu lub aplikacji transportowej, nie warto patrzeć wyłącznie na liczbę portów. Znacznie ważniejsze jest to, czy urządzenie zostało zaprojektowane do pracy mobilnej i czy wspiera cały ekosystem wymagań: odporność mechaniczną, szczelność, odpowiednie złącza, bezpieczne i elastyczne zasilanie, obsługę PoE, logikę ignition, funkcje zarządzania ruchem oraz narzędzia serwisowe. Seria Advantech EKI-9508/9510-ST jest dobrym przykładem takiego podejścia: pokazuje, że switch do transportu powinien być elementem świadomie zaprojektowanej infrastruktury pokładowej, a nie tylko „przemysłowym switchem w mocniejszej obudowie”.
