Unicloud - szybka konfiguracja chmury od Unitronics na sterownikach Vision/Samba

19.05.2021 How to / Sterowanie i akwizycja danych
Unicloud-chmura-UCR-Samba-Vision
Wizerunek autora
Kamil Kucharek
Producent: UNITRONICS
  • Zakłady przemysłowe
  • Woda i ścieki
  • Energetyka
  • Logistyka
  • Inteligentne miasta



Jeśli potrzebujesz instrukcję w pliku PDF, pobierzesz ją TUTAJ.


1. Dodawanie sterownika Vision/Samba w routerze UCR


Jeśli jeszcze nie skonfigurowałeś routera UCR do pracy, zajrzyj do artykułu.

  1. Logowanie do Unicloud na UCR

    Przykładowy projekt, na którym pokazana jest konfiguracja jest do pobrania tutaj.

    Wchodzimy w zakładkę Services → Unicloud:

    Unicloud-konfiguracja
    Wpisujemy swoje dane logowania do Unicloud (unitronics.io) i klikamy Connect:

    Unicloud-konfiguracja

    Po pobraniu przez router informacji o organizacjach, do których należymy musimy wybrać organizację, do której dany router chcemy przypisać i klikamy Save:

    Unicloud-konfiguracja

  2. Dodawanie sterownika PLC do UCRa:


    W zakładce PLC wpisujemy nazwę sterownika, który chcemy dodać do Unicloud (w moim przypadku V700) i klikamy Add:

    Unicloud-konfiguracja

    Wpisujemy numer seryjny sterownika, model oraz lokalny adres IP sterownika. Port możemy zostawić domyślny. Klikamy Save:

    Unicloud-konfiguracja

    Po chwili mamy dodany sterownik do Uniclouda:

    Unicloud-konfiguracja


  3. Utworzenie Asset Type:


    Przechodzimy do zakładki Assets. Assetem będzie każdy sterownik PLC o nazwie, którą mu nadamy. Natomiast Asset Type to typ Assetu, który definiuje z czego składa się Asset, czyli jakie Tagi nasz Asset (sterownik PLC) będzie wymieniał z chmurą Unicloud. Można powiedzieć, że Asset Type to taki szablon dla naszych powtarzalnych instalacji automatyki. Jeśli w chmurza Unicloud mamy już stworzony Asset Type dla sterowników Vision/Samba to możemy go pobrać i użyć do tworzenia Assetu z tego sterownika, natomiast jeśli w chmurze ich nie mamy, należy stworzyć taki Asset Type:

    Unicloud-konfiguracja

    Do utworzonego Asset Type dodajemy następnie Tagi z odpowiadającymi im rejestrami, które chcemy przesyłać ze sterownika do Unicloud:

    Unicloud-konfiguracja

    Przykładowa lista Tagów wymienianych z chmurą dla przykładowego programu:

    Unicloud-konfiguracja

    Klikamy Sync&Save Unicloud, żeby zsynchronizować Asset Type z chmurą i po chwili dostajemy komunikat:

    Unicloud-konfiguracja

2. Dodawanie sterownika PLC w chmurze Unicloud

  1. Sprawdzanie poprawności synchronizacji danych

    Teraz na naszym profilu w chmurze Unicloud (unitronics.io) w zakładce Zarządzanie urządzeniamiZarządzanie Assetami → Rodzaje Assetu pojawił nam się Rodzaj Assetu o nazwie Vision Pompa:

    Unicloud-konfiguracja
  2. Dodawanie Assetu z poziomu Unicloud:

    Mamy już Asset Type (Rodzaj Assetu) to teraz trzeba dodać Asset. Przechodzimy do zakładki Zarządzanie Assetami → Assety i klikamy w plus w prawym rogu. Wybieramy Typ Assetu oraz wpisujemy numer seryjny sterownika, który chcemy dodać. Klikamy Waliduj:

    Unicloud-konfiguracja
    Wpisujemy Nazwę Assetu (pod tą nazwą będzie się wyświetlał sterownik w Unicloudzie) oraz numer seryjny routera, do którego będzie podłączony ten sterownik. Pamiętaj, że router służy jako bramka MQTT dla sterownika, więc ważne jest, aby podać właściwy numer seryjny. Klikamy Waliduj, a potem Zapisz:

    Unicloud-konfiguracja

    Pojawi się okno pobierania Certyfikatu. Klikamy Pobierz i zapisujemy w znanym miejscu:

    Unicloud-konfiguracja

  3. Wgrywanie certyfikatu Unicloud do routera UCR:

    Wracamy do strony konfiguracji routera UCR i w zakładce Certificates wgrywamy poprzednio pobrany certyfikat. Klikamy Upload file:

    Unicloud-konfiguracja
    Pomyślnie wgraliśmy certyfikat:

    Unicloud-konfiguracja

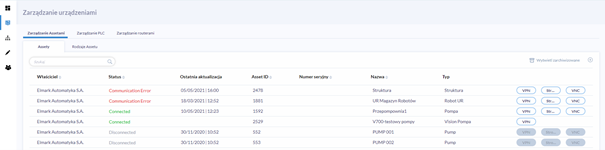

    Od tej pory Status naszego Assetu zmienił się na Connected:

    Unicloud-konfiguracja

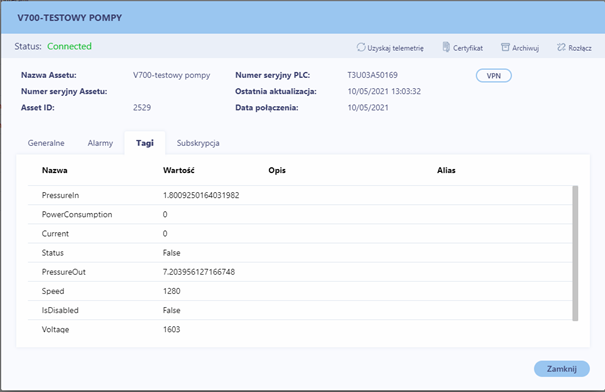

    Po kliknięciu na nazwę Assetu widzimy, że sterownik przesłał dane do chmury Unicloud:

    Unicloud-konfiguracja

Jeśli chcesz wiedzieć więcej o chmurze, poznać ceny i korzyści jakie daje producentom maszyn, integratorom, instalatorom zajrzyj na stronę: chmura Unicloud.

Jeśli pojawiły się jakieś pytania napisz do nas na sterowniki@elmark.com.pl lub odwiedź nasz FAQ, gdzie odpowiadamy na najczęstsze z nich.
