Pytania i odpowiedzi o zasilacze LED - MEAN WELL
Wizerunek autora
Producent: MEAN WELL
  • Energetyka
  • Zakłady przemysłowe
  • Inteligentne miasta

Zachęcamy do zapoznania się z listą najczęściej zadawanych pytań i odpowiedzi dotyczących zasilaczy LED. Być może znajdzie Pan / Pani w tym artykule odpowiedź dotyczącą Pana / Pani tematu.

Funkcjonowanie urządzeń

1. Jak dobrać odpowiedni zasilacz LED firmy MEAN WELL ?

a. Wybierz odpowiednią moc w watach na podstawie wymagań. Należy pamiętać również o odpowiednim zapasie mocy.

  • Gdy używamy zasilaczy MEAN WELL do budowy systemów zasilanych bezpośrednio z przetwornicy należy zapoznać się z  (P.2) oraz (P.3).
  • Gdy używamy zasilaczy MEAN WELL do budowy systemów zasilanych z wykorzystaniem dodatkowego sterownika prądu należy zapoznać się z (P.2) oraz (P.3).

b. W zależności od warunków środowiskowych w jakich będzie użytkowany zasilacz, należy wybrać odpowiedni stopień ochrony IP, oraz rodzaj obudowy.

c. Czy funkcja kompensacji mocy biernej jest niezbędna czy też nie? Jednostopniowy PFC (Single Stage) jest odpowiedni tylko przy zasilaniu LED. Dwustopniowy PFC (Two stage) stosuje się w ogólnych zastosowaniach.

d. Gdy tworzymy systemy LED zasilane bezpośrednio z przetwornicy, zasilacze z regulowanym prądem/napięciem wyjściowym zwiększają elastyczność systemu w przypadku dalszej jego rozbudowy, oraz umożliwiają regulację jasności diod LED.

2. Jakie są najpopularniejsze metody zasilania LED? Jakie są ich wady/zalety?

Sposób zasilania

C.C. - constant current, stały prąd

C.V. - constant voltage, stałe napięcie

Cechy Zalety/wady
Napięcie wyjściowe zasilacz równe sumarycznemu napięciu diod LED. Prąd wyjściowy zależny od temperatury.

+ Najniższa cena

+ Najwyższa sprawnośc

 - Nierównomierność prądu oraz jasności świecenia taśm LED przy połączeniu równoległym.

 - Szybki spadek luminancji, skrócona żywotność diod LED

Występuje spadek napięcia na rezystorze. Stabilność prądu - średnia.

+ Niska cena

 - Obniżona sprawność - straty mocy na rezystorze



Sterownik automatycznie ogranicza prąd każdej taśmy LED. Wysoka stabilność prądu.

+ Długa żywotność diod LED, powolny spadek luminancji.

 - Niższa sprawność

 - Najwyższa cena

3. Na co należy zwrócić uwagę przy wyborze zasilacza LED?

  1. Systemy LED zasilane bezpośrednio z przetwornicy
    • Sumaryczne napięcie taśm LED musi mieścić się w zakresie napięcia pracy zasilacza (w trybie C.C – stały prąd). Przykładowo: napięcie pracy diody zawiera się w przedziale 3.4~3.6V. Gdy połączymy szeregowo 6 diod napięcie pracy będzie zawierało się w granicach 20.4~21.6V. W tym przypadku, zasilacz musi więc dostarczać stały prąd przy napięciu wyjściowym w przedziale 18~24V.
    • W celu zapewnienia odpowiedniej wartości współczynnika mocy (PF) zaleca się, by stopień obciążenia urządzenia wynosił min. 75%.Przykładową zależność między współczynnikiem mocy a obciążeniem przedstawia Rys.1
    • W obszarach gdzie występują wahania napięcia (obszar wysoce uprzemysłowiony, bliskie położenie odbiorników dużej mocy) należy wybierać typowe serie zasilaczy LED.

  2. Systemy LED wraz z dodatkowym sterownikiem prądu
    • Napięcie pracy sterownika prądu powinno być równe lub jak najbliższe napięciu pracy zasilacza.
    • Sterownik prądu wymaga stabilnego napięcia zasilania, dlatego zaleca się stosowanie typowych serii zasilaczy.
    • W celu zapewnienia odpowiedniej wartości współczynnika mocy (PF) zaleca się by stopień obciążenia urządzenia wynosił min. 75%.Przykładową zależność między współczynnikiem mocy a obciążeniem przedstawia Rys.1
    • Sprawdź dwukrotnie, czy specyfikacja modelu którego używasz spełnia wymagania. Dodatkowy sterownik prądu może powodować zakłócenia elektromagnetyczne (EMI), stąd po zaprojektowaniu systemu oświetleniowego należy powtórnie sprawdzić zgodność z  normami EMC.

Rys.1 Zależność współczynnika mocy od obciążenia

4. Co oznaczają skróty CV, CC,  CC+CV które są umieszczane w opisie zasilaczy LED?

C.V. CV - Constant voltage. Typowy zasilacz zapewnia stabilizację napięcia wyjściowego niezależnie od napięcia wejściowego (zazwyczaj 90~264VAC). Napięcie wyjściowe mieści się w granicach tolerancji podanej w specyfikacji technicznej urządzenia (zazwyczaj 1-2%). Np. LPV-60-48 stosuje się do zasilania sterownika i taśm LED. Napięcie wyjściowe to 48V
C.C. CC - constant current. Zasilacz utrzymuje stały prąd wyjściowy, zaś napięcie zależy od rodzaju zastosowanych diod lub taśm LED. Przykładowo: używając 12 szt. diod LED o napięciu 3.5V i prądzie 350mA połączonych szeregowo otrzymamy napięcie pracy wynoszące 12 x 3.5=42V. Łącząc dwie takie taśmy równolegle całkowity prądy będzie wynosił 2 x 350=700mA. Wówczas zasilacz MEAN WELL LPC-35-700 podłączony do takich taśm będzie pracował w trybie CC z prądem wyjściowym 700mA i na napięciu LED = 42V
C.C.+C.V. Zasilacze LED firmy MEAN WELL posiadają również możliwość pracy w obu trybach. W chwili podłączenia zasilacz będzie pracował w trybie CV, który jest odpowiedni do aplikacji wykorzystujących dodatkowy sterownik czy rezyztor. Gdy prąd wyjściowy będzie przekraczał wartośc maksymalną wówczas zasilacz przejdzie w tryb CC, który jest odpowiedni przy bezpośrednim zasilaniu LED z przetwornicy. Układy CC+CV mogą być stosowane we wszystkich rodzajach aplikacji LED czyniąc je bardziej elastycznymi.

5. Jakie wymagania odnośnie THD  są stawiane systemom oświetleniowym LED?

Produkty oświetleniowe muszą być zgodne z normą EN61000-3-2, ponadto wymagania są zależne również od mocy wejściowej urządzenia. Jeśli moc wejściowa (>25W) wówczas urządzenie musi spełnić wymagania klasy C, zaś gdy (<25W) - klasy D. Wymogi międzynarodowe mówią o poziomie THD < 20%. Zasilacze LED firmy MEAN WELL z podwójnym stopniem PFC generalnie spełniają te wymogi w warunkach testowych (277VAC/50 Hz /80% obciążenia).

6. Czy zasilacze LED firmy MEAN WELL pozwalają na regulację napięcia/prądu wyjściowego?

W celu sprawdzenia, który z zasilaczy LED pozwala na regulację napięcia/prądu
(V0/I0 Adj) należy skorzystać z tabeli porównawczej dostępnej pod adresem:

https://sklep.elmark.com.pl/meanwell/wyszukiwarka/

W celu sprawdzenia zakresu regulacji należy zapoznać się ze specyfikacją techniczną konkretnego modelu. Fizycznie zmianę napięcia/prądu dokonuje się poprzez wbudowane potencjometry (Rys.1). Po dokonaniu zmiany należy się upewnić czy nie przekroczono mocy znamionowej zasilacza.

7. Jak korzystać z funkcji ściemniania LED w zasilaczach np.: PWM, HLG?

Zewnętrzny sygnał sterujący powinien być podłączony do zacisków "DIM +" (zacisk + sygnału sterującego) oraz "DIM-"(zacisk – sygnału sterującego). Sygnał może mieć postać napięcia stałego DC (typ D), bądź postać modulowanego szerokością impulsu PWM (typ P). W części zasilaczy możliwe jest sterowanie za pomocą zewnętrznej rezystancji podłączanej do zacisków "DIM +" oraz "DIM-".

8. Co oznacza poziom IP umieszczony na zasilaczach MEAN WELL (np. PWM-200 = IP67)?

Zasilacze LED MEAN WELL zgodnie z międzynarodowa normą IEC60529 są wodo/pyło szczelne. Dokładny opis zamieszczono poniżej.

IP XY
Odporność na pył (X) Odporność na wodę (Y)

0 - bez ochrony

1 - ochrona przed stałymi ciałami obcymi o średnicy 50mm i większej

2- ochrona przed stałymi ciałami obcymi o średnicy 12.5mm i większej

3- ochrona przed stałymi ciałami obcymi o średnicy 2.5mm i większej

4- ochrona przed stałymi ciałami obcymi o średnicy 1mm i większej

5- ochrona przed pyłem

6- ochrona pyłoszczelna

0 - bez ochrony

1 - ochrona przed padającymi kroplami deszczu

2- ochrona przed padającymi kroplami wody przy wychyleniu obudowy o dowolny kąt do 15° od pionu w każdą stronę

3- ochrona przed natryskiwaniem wodą pod dowolnym kątem do 60° od pionu w każdą stronę

4- ochrona przed bryzgami wody z dowolnego kierunku

5- ochrona przed strugą wody (12,5 l/min) laną na obudowę z dowolnej strony.

6- ochrona przed strugą wody (100 l/min) laną na obudowę z dowolnej strony.

7- ochrona przed skutkami krótkotrwałego zanurzenia w wodzie

8- ochrona przed skutkami długotrwałego zanurzenia w wodzie



9. Jakie rozwiązania proponuje MEAN WELL w celu zaprojektowania lamp ulicznych ?

HLG-185H

zasilanie bezpośredno z zasilacza

  • Niska cena
  • Uproszczone projektowanie
  • Awaria jednego modułu wpływa na resztę
  • Nierównomierność prądu w obwodach

HLG-185H + LDD

zasilacz AC/DC + przetwornica DC/DC

  • Wyższa cena
  • Kilka niezależnych wyjść CC
  • Równomierność prądu w obwodach
  • Wymagane dodatkowe miejsce na sterownik



10. Jaka jest główna różnica między funkcją ściemniania 1~10V a 0~10V?

Wykorzystując opcję ściemniania 0~10V możemy regulować jasnością w zakresie od 0% do 100 %, zaś wykorzystując  1~10V- w  zakresie od 10% do 100%.

11. Jaka jest dokładność prądu wyjściowego zasilaczy LED ?

W celu sprawdzenia dokładności prądu wyjściowego należy zapoznać się ze specyfikacją techniczną zasilacza.  Dla modeli pracujących w trybie CC, dokładność ta jest podana w sekcji specyfikacja, zaś dla modeli CC+CV należy sprawdzić zakładkę „zabezpieczenie przeciążeniowe – over current protection”

12. Czym są zasilacze stałomocowe? Czym różnią się od modeli stałoprądowych?

Zasada działania sterowników stałomocowych jest taka sama jak w przypadku stałoprądowych. Sterownik LED o stałej mocy posiada możliwość szerokiego zakresu regulacji prądu wyjściowego i szeroki zakres napięć wyjściowych. Dzięki temu urządzenie może zapewnić optymalne zasilanie dla aplikacji wymagających niestandardowych prądów. Na rysunku poniżej przykładowy zakres pracy zasilacza XLG-150-L:

13. Czy zasilacze LED MEAN WELL umożliwiają regulację prądu i napięcia wyjściowego?

W zależności od modelu zasilacze LED MEAN WELL mogą posiadać regulację prądu i napięcia wyjściowego. Dopuszczalny zakres regulacji można znaleść w szczegółowej specyfikacji. Strojenie poziomów napięcia i prądu można wykonać za pomocą wbudowanych potencjometrów. W przypadku niektórych modeli (np. HLG-A) dostęp do potenjometrów można uzyskać przez otwory po usunięciu gumowej zatyczki. Po dokonaniu regulacji upewnij się, że moc znamionowa nie została przekroczona, a gumowe korki zostały prawidłowo ponownie zmontowane.

14. Czy zasilacze IP67 mogą być zamontowane w nieosłoniętej przestrzeni?

Sprawdź, czy dany zasilacz IP67 jest wyposażony w funkcję regulacji prądu i napięcia wyjściowego, czy nie. Ze względu na konstrukcję mechanizmu potencjometru dla produktów IP67 zabezpieczenia nie są tak doskonałe jak dla tych bez regulacji. Dlatego prosimy o wybór wersji BLNK (bez regulacji), gdy dana aplikacja nie jest osłonięta.

Zastosowanie urządzeń

1. Przykładowy dobór zasilacza do projektu oświetlenia LED: każda taśma LED składa się z 12 diod połączonych szeregowo ( Napięcie pracy VF = 3.5V ), 4 takie taśmy połączono równolegle, zaś każda z nich wymaga prądu o wartości 0.7A. Na podstawie powyższych warunków, w jaki sposób wybrać odpowiedni zasilacz ?

W pierwszej kolejności należy wybrać zasilacz mający możliwość pracy w trybie CC- stały prąd. Całkowite napięcie pracy taśm wynosi: 3.5V×12szt.=42V, zaś całkowity prąd pobierany wynosi: 0.7A×4 = 2.8A. Pobierana moc wynosi wówczas: 42V×2.8A=117.6W. Wymagane napięcie/moc zasilacza musi być jednak większa niż by to wynikało z obliczeń (odpowiedni zapas mocy). Użycie 48V/150W zasilacza spełnia podstawowe kryteria. Następnie należy sprawdzić czy pobór mocy pozwala na pracę w trybie ciągłego prądu z współczynnikiem PF>0.9. W tym celu obliczamy stosunek mocy pobieranej do mocy zasilacza (117.6/150* 100%= 78.4% ) a następnie odczytujemy z charakterystyki (zawartej w specyfikacji technicznej zasilacza) czy przy obciążeniu równym 78.4% PF> 0.9. HLG-150H-48 może więc zostać użyty w tej aplikacji.

2. Konfiguracja taka sama jak w pytaniu B1 z dodatkowym sterownikiem prądowym. Jak dobrać odpowiedni zasilacz LED ?

Na początku należy obliczyć sumaryczne napięcie diod LED: łącząc 12 szt. diod, każda o napięciu 3,5 V daje to łącznie  12x3,5=42V. Do 42V należy dodać spadek napięcia sterownika (2V) co łącznie daje 44V. Pobór prądu przez każdą z taśm wynosi 0,7A przy połączeniu 4 szt. równolegle prąd wynosi 4x0,7A = 2.8A.  Sumaryczna moc wynosi zatem 2.8Ax44V = 123.2W. Wymagana moc zasilacza musi być jednak większa niż by to wynikało z obliczeń (odpowiedni zapas mocy). Użycie 48V/150W zasilacza spełnia podstawowe kryteria. Następnie należy sprawdzić czy pobór mocy pozwala na pracę w trybie ciągłego prądu z współczynnikiem PF>0.9. W tym celu obliczamy stosunek mocy pobieranej do mocy zasilacza (117.6/150* 100%= 78.4% ) a następnie odczytujemy z charakterystyki (zawartej w specyfikacji technicznej zasilacza) czy przy obciążeniu równym 78.4% PF> 0.9. HLG-150H-48 może więc zostać użyty w tej aplikacji.

3. Dlaczego czasami oświetlenie LED ze sterownikiem prądowym może powodować problemy podczas rozruchu zasilacza?

W zależności od sposobu podłączenia obwodu elektrycznego, może wystąpić kilka problemów:

  • sterownik w trybie podwyższania napięcia:

Napięcie podczas rozruchu sterownika jest znacznie niższe, niż wymagane napięcia zasilania LED, stąd sterownik uruchomi się z niskim napięciem początkowym, zazwyczaj około ½ napięcia zasilacza. Aby utrzymać stałą moc zasilacza, jego prąd wyjściowy wzrośnie dwukrotnie. Jeśli zasilacz nie będzie w stanie ograniczyć tego prądu (brak pracy w trybie CC), sterownik LED nie uruchomi się.

  • sterownik w trybie obniżania napięcia:

Jeśli napięcie pracy wybranego zasilacza jest znacznie wyższe niż wymagane napięcie zasilania diod LED, lecz moc pobierana jest równa mocy zasilacza (przykładowo: zasilacz dostarcza napięcie rzędu 48V, a diody LED potrzebują jedynie 24V).W chwili osiągnięcia wymaganego napięcia zasilania diod LED na wejściu sterownika, zasilacz przechodzi w tryb stałego prądu. W chwili tej zasilacz nie jest w stanie dostarczyć wystarczającej mocy koniecznej do rozruchu LED oraz sterownika. W przypadku tym zalecamy wybór sterownika prądowego z napięciem jak najbliższym napięciu wyjściowemu zasilacza, lub/oraz  wykorzystanie układu typu soft-start (patrz Rys.1).

4. Czy można łączyć równolegle zasilacze LED?

Zasilacze LED firmy MeanWell nie posiadają możliwości łączenia równoległego. W celu zwiększenia wydajności prądowej, należy wybrać zasilacz o większej mocy, lub dokonać podziału systemu LED na mniejsze, równoległe podsystemy (Rys.1).

5. Jaki poziom ochrony przepięciowej oferują zasilacze LED MEAN WELL?

Wśród zasilaczy LED, serie ELG, PWM, HBG, HLG, HLN, PLC, HVGC zapewniają najwyższy poziom ochrony przepięciowej – do 4 kV. Jeśli wymagany jest wyższy poziom ochrony należy użyć dodatkowej diody Zenera (470V) lub iskiernika gazowego (500 V) (Rys.1), lecz należy wziąć pod uwagę aspekty związane z bezpieczeństwem.

6. Czy MEAN WELL zaleca używanie określonych ściemniaczy do zasilaczy z funkcją ściemniania 3 w 1?

Funkcja ściemniania 3w1 (PWM, napięcie 1-10 VDC, rezystancja) jest najczęściej używanym sposobem regulacji jasności świecenia diod LED. Jedyną rzeczą, która musi być zapewniona by móc użyć danego ściemniacza, jest zgodność jego parametrów ze specyfikacją techniczną zasilacza.

7.  Który model zasilacza MW należy wybrać by móc regulować jasność taśm LED?

Ogólnie rzecz biorąc, taśmy LED wyposażone w rezystory szeregowe, powinny być zasilane w trybie stałonapięciowym (CV). Zaleca się więc stosowanie zasilaczy mających możliwość pracy w tym trybie np.: seria PWM.

8. Skąd można uzyskać informację, ile zasilaczy z funkcją ściemniania 3w1 można podłączyć do 1 ściemniacza?

Obwód ściemniania zasilacza pobiera prąd o wartości 0,1 mA, stąd aby obliczyć ilość możliwych do podłączenia zasilaczy, należy podzielić wartość prądu wyjściowego ściemniacza przez 0,1mA. Dla aplikacji sterowanych poprzez rezystor 100kOhm, w celu obliczenia rezystancji należy 100K podzielić przez liczbę zasilaczy.


9. Czy można użyć zasilaczy LED pracujących w trybie stałego prądu (CC) jako ładowarek?

MeanWell ma kilka serii ładowarek stąd zaleca się ich wybór w pierwszej kolejności. Przy wyborze odpowiedniego zasilacza ważne są również certyfikaty oraz bezpieczeństwo. W przypadku braku odpowiedniego modelu spośród naszych ładowarek, można użyć zasilacza LED pracującego w trybie CC, należy jednak pamiętać o odpowiednim doborze prądu i napięcia na podstawie specyfikacji baterii.

10. Jak wybrać odpowiedni zasilacz z funkcją ściemniania? Jakie są wady/zalety każdej z metod?

W pierwszej kolejności należy zapoznać się ze specyfikacją diody/ taśmy LED którą chcemy zasilić (moc, napięcie, maksymalny prąd, tryb CC lub CV). Następnie należy sprawdzić zgodność z funkcją ściemniania. Poniżej przedstawiono tabelę z zaletami / wadami kilku metod ściemniania.

Metoda ściemniania Zalety Wady
Rezystancyjna Prosty obwód, najniższy koszt Trwałość potencjometru
Napięciowa Łatwość znalezienia kontrolera lub budowy własnego Brak
PWM Łatwość znalezienia kontrolera, precyzja regulacji Brak
Regulacja fazowa AC Stara metoda, regulacja 0~100%, możliwość współpracy z różnymi sterownikami Mogą wystąpić problemy ze zgodnością sterownik/ściemniacz
DALI Sterowanie cyfrowe w zakresie 0~100% Wysoki koszt, wymagane dodatkowe sterowniki
Metoda Push Prostota, niski koszt sterownika Brak możliwości precyzyjnej regulacji
Metoda czasowa Konfigurowalne profile ściemniania Konieczny dodatkowy obwód regulacji
PWM napięcie wyjściowe Wyjściowy sygnał prądowy PWM Ze względu na wysokie częstotliwości przełączania mogą występować kłopoty z EMI



11. Czy można użyć sterownika LED firmy MEAN WELL przy pełnym, ciągłym obciążeniu ? Większość zasilaczy AC/DC powinno być używanych przy obciążeniu ok. 70%.

Sterowniki LED mogą pracować przy pełnym obciążeniu, pod warunkiem że przestrzega się maksymalnej temperatury użytkowania podanej w specyfikacji. 5 letni okres gwarancji obowiązuje pod warunkiem nie przekroczenia temperatury pracy ponad wartość podaną w specyfikacji.

12. Czy można łączyć sterowniki serii LDD oraz LDH szeregowo bądź równolegle?

Przy próbie podłączenia sterowników szeregowo bądź równolegle nastąpi uszkodzenie układów.

13. Jakiej długości przewody można dodatkowo zastosować do wyjść DC sterowników LED?

W razie potrzeby, zaleca się wydłużenie przewodów doprowadzających zasilanie AC zasilacza LED. W razie konieczności wydłużenia przewodów DC sterowników LED, należy pamiętać o: spadkach napięć(długość przewodu może mieć wpływ na wydajność), EMC, oraz ewentualnej niemożliwości uruchomienia układu.



Normy i regulacje

1. Czy możliwe są pewne problemy z EMI używając zasilaczy LED firmy MEAN WELL? Jak można rozwiązać ewentualne problemy?

  • Zasilacze zewnętrzne (plastikowa, metalowa obudowa)

Testy EMI zostały przeprowadzone przy izolacji zasilacza oraz modułu LED (EN55015/ EN55022). Dla układów w I klasie ochrony zaleca się aby zarówno przewód ochronny zasilacza oraz modułu LED został podłączony. Może to spowodować redukcję zakłóceń. W zależności od rodzaju aplikacji, przewody zasilające mogą mieć nawet kilka metrów długości, co może powodować powstanie szumów i zakłóceń. W tym przypadku zalecamy dodanie do przewodów dodatkowych dławików sprzęgających tuż przy wejściu modułu LED jak i zasilaczu.

  • Zasilacze PCB/ profil typu –U

Serie PLP/ULP projektowano z założeniem jednoczesnego umieszczenia ich metalowej obudowy oraz modułu LED na jednej metalowej płycie. Sposób przeprowadzania testów EMI zaprezentowano poniżej:

  • Zasilacze LED z dodatkowym sterownikiem prądowym

Wcześniejsze sugestie dotyczące EMI mogą okazać się mniej efektywne w przypadku zasilaczy z dodatkowym sterownikiem prądowym. Zagadnienia EMI okazują się bardziej skomplikowane ze względu na fakt iż sam sterownik jest kluczowany z dużą częstotliwością rzędu kilkunastu kHz – MHz. Z tego powodu sterownik musi posiadać wewnętrzny filtr zakłóceń. Szczególną uwagę należy zwrócić na dolną warstwę sterownika prądowego, położenie kondensatorów oraz dławików we,wy. Generalne sugestie zaprezentowano poniżej (dodatkowy dławik oraz kondensator umieszczone pomiędzy zasilaczem a sterownikiem).

2. Jakie są ogólne wymogi/normy odnośnie sterowników LED?

  • UL8750 – osprzęt LED do użytku w produktach oświetleniowych
  • UL1310 – urządzenia klasy 2, moc wyjściowa <100W, prąd wyjściowy <5A
  • UL1012 – urządzenia spoza 2 klasy, moc wyjściowa >100W
  • UL879 – elementy elektryczne wykorzystywane w systemach oświetleniowych
  • EN61347-1 / EN-61374-2-13 – statecznik lamp LED. Część 2-13: szczegółowe wymagania odnośnie zasilaczy DC, AC zasilających moduły LED
  • EN61547 – sprzęt do celów ogólnooświetleniowych, wymogi odnośnie kompatybilności elektromagnetycznej EMC
  • EN61000-3-2 klasa C – Harmoniczne prądu
  • EN55015 – Interferencje Elektromagnetyczne
  • CQC (Chiny) KC(Korea) RCM(Australia)

3. Co oznaczają symbole certyfikatów umieszczone na etykietach zasilaczy MEAN WELL?

Pozostałe

1. Dlaczego w trakcie pracy zasilacza wraz z modułem LED czasami dochodzi do migotania światła?

Firma MEAN WELL w swojej ofercie posiada wiele różnorodnych zasilaczy dedykowanych do współpracy z oświetleniem LED. Zasilacze z jednostopniowym PFC zostały wprowadzone do gamy zasilaczy LED ze względu na niską cenę, lecz zastosowana w nich topologia posiada pewne ograniczenia użytkowania:

  • Wahania napięcia AC

Zastosowana w zasilaczu topologia nie posiada kondensatora wejściowego, z tego też powodu w obszarach gdzie występują wahania napięcia bądź prądu w sieci, mogą się pojawić problemy. Jeśli napięcie jest stabilne, problem ten nie występuje.

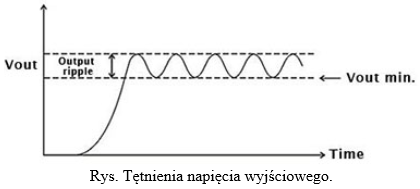

  • Tętnienia napięcia wyjściowego

Tętnienia są również spowodowane brakiem kondensatora wejściowego. W porównaniu do zasilaczy z dwustopniowym PFC, tętnienia mają znacznie większą amplitudę (RYS.1).W przypadku zastosowania dodatkowego sterownika LED, może wystąpić sytuacja w której minimalne napięcie wyjściowe zasilacza (Vout min.) jest niewystarczające do prawidłowej pracy sterownika, co objawia się migotaniem światła. Aby rozwiązać ten problem należy zwiększyć napięcie wyjściowe zasilacza (poprzez dodatkową regulację, lub wymianę na zasilacz o większym napięciu).

  • Harmoniczne prądu

Zasilacze z jednostopniowym PFC są zoptymalizowane do pracy w trybie stałego prądu wyjściowego. Użycie ich jako źródeł stałonapięciowych (przykładowo kaskadowe połączenie sterowników LED pracujących w trybie stałoprądowym) może spowodować wzrost wartości harmonicznych prądu. Jeśli aplikacja LED ma być przeznaczona do użytku w miejscach o pogorszonej jakości energii elektrycznej, zalecamy użycie zasilaczy z dwustopniowym PFC.

2. Dlaczego nie mogę wykonywać ściemniania/rozjaśniania sterownikiem LED?

Na początku należy upewnić się czy taśma / moduł LED pracuje w trybie stałonapięciowym (CV) bądź stałoprądowym (CC). Jeśli wykorzystuje się sterownik CC, należy sprawdzić czy wartość znamionowa prądu sterownika odpowiada wymogom prądowym taśmy/ modułu LED. Jeśli wykorzystuje się stałonapięciowe moduły LED, oferujemy serię zasilaczy PWM w celu regulacji ściemniania/rozjaśniania.

3. Jaka jest różnica pomiędzy jedno a dwustopniowym zasilaczem ?

Wyróżniamy 2 rodzaje układów umożliwiających poprawę współczynnika mocy: jednostopniowy ( z ang. Single Stage ) -  w jednym obwodzie połączono układ przetwornicy oraz korekcji mocy, oraz dwustopniowy (z ang. Two Stage ): jest droższy, oraz bardziej złożony od jednostopniowego, lecz wykorzystuje dwa odseparowane obwody a  tętnienia wyjściowe są znacznie niższe niż w przypadku użycia układu jednostopniowego.  Ogólnie rzecz biorąc układy jednostopniowe są odpowiednim rozwiązaniem jedynie gdy jakość energii elektrycznej jest zadowalająca, układy dwustopniowe zaleca się do zastosowań przemysłowych oraz w aplikacjach z dodatkowym sterownikiem prądowym.

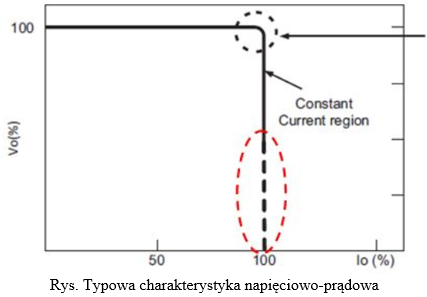

4. Jak należy rozumieć charakterystykę napięciowo-prądową oraz definicję tolerancji podaną w specyfikacji?

W specyfikacji technicznej zasilaczy LED firmy MEAN WELL można znaleźć charakterystykę prądowo-napięciową. Przy jej pomocy generalnie wyróżniamy 2 rodzaje sterowników LED: typu CC (stałoprądowe) oraz CV+CC (stałoprądowe + stałonapięciowe). CC jest odpowiednie wyłącznie dla aplikacji LED, podczas gdy CV+CC zarówno dla aplikacji LED jak i aplikacji ogólnego przeznaczenia. Linią przerywaną na Rys. zaznaczono obszar który nie jest odpowiedni dla aplikacji LED, a w którym uruchamiają się zabezpieczenia zasilacza: tryb utknięcia lub tryb stałego prądu wyjściowego (podane w specyfikacji zasilacza). W tej części charakterystyki nie zdefiniowano wartości tolerancji prądu. W przypadku zastosowania obciążenia: pojemnościowego lub indukcyjnego zalecamy użycie modułu z trybem stałoprądowym, w innym przypadku z trybem utknięcia.
