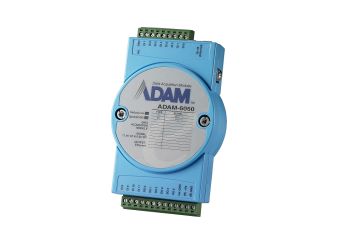

ADAM-6050

Moduł pomiarowy 12DI/6DO z protokołem Modbus/TCP, MQTT i logiką GCL

  • interfejs 10/100Base-T,
  • obsługiwane protokoły:  Modbus/TCP, TCP/IP, UDP, DHCP, SNMP, HTTP, MQTT
  • temperatura pracy: od -40 do 70°C
  • liczba kanałów wejściowych: 12
  • liczba kanałów wyjściowych: 6 (otwarty kolektor)
  • zasilanie: 10-30VDC
  • pobór mocy: 2W
Producent: Manufacturer Label
Produkt dostępny
Wybierz model

Modele

Opis produktu

ADAM-6050 to zdalny moduł I/O firmy Advantech wyposażony w 12 wejść oraz 6 wyjść cyfrowych. Wejścia cyfrowe mogą pracować w trybie „WET Contact”, sprawdzając napięcie maksymalnie do 30V lub w trybie "DRY Contact", diagnozując sygnał zwarcia. Każde z wejść można skonfigurować jako 32 bitowy licznik zliczający impulsy z częstotliwością do 3kHz. Istnieje również możliwość zamiany stanu sygnału w trybie Low to high latch lub High to low latch. Wyjścia cyfrowe, typu otwarty kolektor, mogą wysterować odbiornik  napięciem do 30VDC, przy maksymalnym poborze prądu 100mA. Wyjścia można skonfigurować do pracy w trybie Pulse output (o zadanym czasie trwania pojedynczego impulsu i jego wypełnieniu), Low to high delay (o zadanym czasie opóźnienia) oraz High to low delay (o zadanym czasie opóźnienia). Funkcjonalność modułu rozszerza funkcja P2P (Peer-To-Peer) umożliwiająca przenoszenie stanów logicznych sygnałów za pośrednictwem sieci Ethernet. Moduł może pełnić także rolę prostego sterownika przy wykorzystaniu wbudowanych algorytmów GCL (Graphic Condition Logic), w ramach których można zdefiniować do 16 reguł łączących wewnętrzną logikę z sygnałami I/O.

ADAM-6050 przystosowany został do montażu naściennego lub na szynie DIN. Posiada optoizolację 2000VDC i może pracować w temperaturze od -10 do 70 °C. Wymaga zasilania napięciem stałym z zakresu 10÷30VDC. Komunikacja jednostki nadrzędnej (komputera, sterownika itd.) z modułem odbywa się z wykorzystaniem standardowego protokołu Modbus/TCP.

Pliki do pobrania

Baza wiedzy

Baza wiedzy

Zobacz więcej
  • P2P i GCL - funkcje modułów I/O z serii ADAM-6000

    P2P i GCL - funkcje modułów I/O z serii ADAM-6000

    ADAM-6000 to seria oferowanych przez firmę Advantech modułów I/O przystosowanych do budowy rozproszonych systemów automatyki i pomiarów. Ich dotychczasowa funkcjonalność, polegająca jedynie na udostępnianiu wejść/wyjść urządzeniom master w sieci Modbus/TCP, została w ostatnim czasie znacznie rozszerzona. Wprowadzona implementacja funkcji P2P umożliwia autonomiczne przekazywanie na odległość (za pośrednictwem sieci Ethernet) stanów sygnałów bez pośrednictwa jakiejkolwiek jednostki nadrzędnej, a obsługa prostych algorytmów GCL w pewnych przypadkach może nawet wyeliminować konieczność zastosowania prostego sterownika PLC.

  • Moduły I/O WISE-4000 - Pomiary i akwizycja danych w systemach IoT

    Pomiary i akwizycja danych w systemach IoT

    Firma Advantech staje się światowym liderem w urzeczywistnianiu idei Internetu Rzeczy. Intensywny rozwój inteligentnych rozwiązań pozwala na całościową integrację sterowania z systemami informatycznymi. Szacuje się, że do 2020 roku liczba urządzeń podłączonych do globalnej sieci wzrośnie nawet do 50 mld (z około 15 mld obecnie). Mieszczą się w tym wszelkiego rodzaju urządzenia domowe, komputery, oraz wszelkiego rodzaju aparatura przemysłowa. Moduły WISE, w pełni obsługiwane przez sieć i pozwalające użytkownikom na takiż dostęp, idealnie wpisują się w ten trend. Wraz z wykorzystaniem np. w pełni webowego oprogramowania SCADA WebAccess, pozwolą na zdalny dostęp nawet z drugiego końca świata (oczywiście, odpowiednio zabezpieczony).

  • Wykorzystanie serwera WWW w module ADAM-6217

    Wykorzystanie serwera WWW w module ADAM-6217

    Poprzez implementację prostego serwera www, dla modułów występujących w serii ADAM-6200, producent przewidział między innymi możliwość korzystania z urządzeń za pośrednictwem zgodnej z HTML5 przeglądarki internetowej (za pośrednictwem komputera, tabletu czy nawet smartfona). Po wpisaniu do pola adresowego przeglądarki adresu IP modułu i po prawidłowym zalogowaniu (wymagane jest podanie hasła ustawianego za pomocą programu narzędziowego AdamApax .NET Utility) uzyskujemy widok fabrycznie wgranej do urządzenia prostej strony www, pozwalającej na wgląd w aktualne stany we/wy (wraz z krótkim trendem graficznym) oraz ewentualne wysterowanie poszczególnych wyjść (w zależności od typu modułu). Oczywiście nic nie stoi na przeszkodzie, aby strona ta została odpowiednio zmodyfikowana we własnym zakresie przez użytkownika. Wystarczy odpowiednie przygotowanie samego kodu HTML (oczywiście w połączeniu z JavaScript). Dla dostępu do danych modułu będzie to ajax’owe wykorzystanie zaimplementowanych i szczegółowo opisanych w instrukcji użytkownika wywołań GET/POST (zgodnych z architekturą REST i zwracających informacje w postaci danych XML). Do graficznej reprezentacji wyników skorzystać możemy z występującego w specyfikacji HTML5 i pozwalającego na uzyskanie rozbudowanych grafik elementu (kontenera) „canvas”, a do interakcji z użytkownikiem oczywiście z obiektów formularzowych. Utworzony kod wgrywamy do pamięci modułu za pomocą utility ... i gotowe!

  • ADAM-6200: inteligentne moduły I/O do sieci Ethernet

    inteligentne moduły I/O do sieci Ethernet z serii ADAM-6200

    Firma Advantech już od ponad kilkunastu lat cieszy się statusem cenionego na całym świecie, a także i w Polsce, dostawcy urządzeń dla rozproszonych systemów kontrolno-pomiarowych. Powstała w roku 1993 seria modułów ADAM, która w pierwszej swej odsłonie stanowiła tylko listę kilku urządzeń z interfejsem szeregowym RS-485, sukcesywnie i po dziś dzień jest rozwijana, szczególnie pod względem rozszerzenia możliwości komunikacji z różnymi systemami automatyki. W ostatnim czasie było to przede wszystkim wyróżnienie nowej serii ADAM-6100 – modułów I/O z obsługą protokołów EtherNet/IP i PROFINET. Także jesienią tego roku producent przedstawił kolejną nowość – moduły serii ADAM-6200, których właściwości i możliwości postaramy się pokrótce przedstawić w niniejszym artykule.

  • Przykładowe aplikacje: ADAM-6266 w układzie wentylacji pomieszczenia

    ADAM-6266 w układzie wentylacji pomieszczenia

    W tym przykładzie pokazemy jak wykorzytsać moduły ADAM do stworzenia układu sterowania wentylacji. Do naszego zadania wymagane są przynajmniej 4 wejścia (do czujników progowych) i 2 wyjścia dyskretne (do załączania wentylatorów). Z powodzeniem zastosować możemy moduł ADAM-6266 (4DI/4DO(REL)). Dwa pozostałe wyjścia cyfrowe nie zostaną nigdzie podłączone, ale wykorzystamy je jako sygnały logiczne do włączenia/wyłączenia automatyki i ręcznego wietrzenia. Prostą automatykę zaimplementujemy w regułach GCL, a wbudowany web-serwer pozwoli nam na obsługę za pośrednictwem HTTP. I ostatecznie zaimplementowana obsługa protokołu Modbus/TCP pozostawi nam możliwość późniejszej integracji z dowolnym nadrzędnym systemem automatyki (wspierającym ten protokół).
