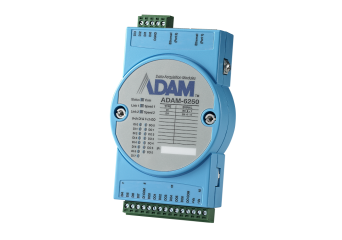

ADAM-6250

ADAM-6250 to moduł firmy Advantech wyposażony w 8 wejść oraz 7 wyjść cyfrowych dedykowany do pracy w sieci Ethernet. Aby poszerzyć funkcjonalność producent wprowadził dwa porty ethernetowe pełniące rolę switcha, które umożliwiają tworzenie połączeń kaskadowych na dystansie do 100 metrów. Dodatkowo, funkcja auto-bypass zapewnia ciągłą komunikację pomiędzy portami sieciowymi w przypadku awarii zasilania. Każde z wejść cyfrowych pozwala na pracę w trybie Dry lub Wet Contact, dzięki czemu sprawdzany jest stan zależnie od zwarcia z masą GND lub od przyłożonego na wejście napięcia. Wejścia cyfrowe można skonfigurować także jako 32-bitowe liczniki zliczające sygnał z częstotliwością do 3kHz. Wyjścia, typu otwarty kolektor, generują sygnał z maksymalną częstotliwością do 5kHz przy napięciu od 10 do 30 VDC. Moduł został przystosowany do pracy w trudnych warunkach przemysłowych w temperaturze od -10 do 70 °C. Posiada szereg zabezpieczeń w tym trwałą izolację 2,5kV na wejściach oraz wyjściach cyfrowych. Wymaga zasilania napięciem stałym z zakresu 10-30VDC.

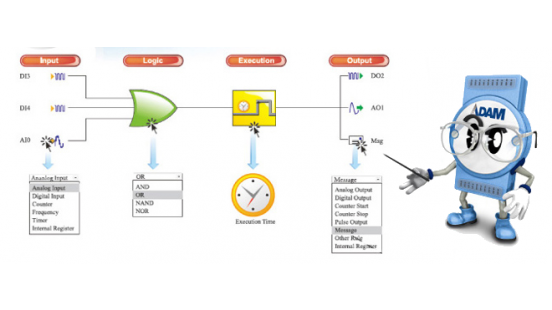

Tak jak w poprzednich wersjach do komunikacji Adam wykorzystuje standardowy protokół Modbus TCP. Zakres zastosowań rozszerza funkcja P2P (Peer-To-Peer) umożliwiająca przenoszenie stanów logicznych sygnałów za pośrednictwem sieci Ethernet. Moduł może pełnić rolę prostego sterownika przy wykorzystaniu wbudowanych algorytmów GCL (Graphic Condition Logic), w ramach których można zdefiniować do 16 reguł łączących wewnętrzną logikę z sygnałami I/O. Bogatą funkcjonalność uzupełnia wbudowany web serwer napisany w publicznym HTML5, który pozwala na proste wyświetlanie danych z poziomy przeglądarki internetowej na komputerach przenośnych czy smartfonach.
