ICR-3831

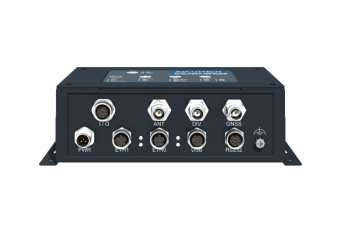

ICR-3831 - Programowalny router przemysłowy LTE z EN 50155, M12, E-Mark

  • Wsparcie technologi LTE, HSPA+, UMTS, GPRS/EDGE
  • 2 sloty na karty SIM
  • 2 porty Ethernet 10/100 Mb/s w standardzie M12
  • Slot na kartę SD
  • Złącze USB 2.0 (USB Host) w standardzie M12
  • Złącze RS-232
  • 2x wej. cyfrowe, 2x wyj. cyfrowe
  • Moduł GPS
  • Otwarty system oparty na Linux
  • Możliwość tworzenia modułów użytkownika w oparciu o języki Python, C++, C
  • Dedykowane moduły użytkownika umożliwiające konwersję protokołów oraz rozbudowanie funkcjonalności
    (pełna lista modułów w zakładce specyfikacja)
  • Urządzenie zgodne z ideą Edge Computing
  • Możliwość zasilania routera przez wbudowany port Ethernet PoE (ICR-3831BD)
  • Możliwość instalacji zewnętrznej anteny
  • Praca w zakresie temperatury od -40 do 70°C
  • Wsparcie tunelów VPN (IPsec, OpenVPN, L2TP)
  • 32 bitowy procesor ARM wspierany przez 512 MB DDR SDRAM, 256 MB pamięci flash i 128 kB pamieci MRAM
  • Wsparcie DHCP, NAT, NAT-T, DynDNS, NTP, VRRP, kontroli poprzez SMS i wielu innych funkcji
  • Solidna metalowa obudowa zgodna z IP40
  • Zasilanie z zakresu 12-48VDC
  • Montaż naścienny

    Opis oznaczeń w symbolach:
    SL - metalowa obudowa
    ACCEU - zasilacz (wtyczka EU), anteny i kabel Ethernet w zestawie
    ACCIN - uniwersalny zasilacz (wtyczki EU, US, UK, AUS), anteny i kabel Ethernet w zestawie
    SWH - możliwość zdalnej konfiguracji z poziomu portalu internetowego (do każdego routera jest możliwość dogrania takiej funkcji)
    PD - możliwość zasilania routera przez wbudowany port Ethernet PoE
Producent: Manufacturer Label
Brak w magazynie
Wybierz model

Modele

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    ICR-3831B
    Railway, LTE, 2xETH, RS232, USB, GPS
    Brak w magazynie
    Gwarancja:
    24 miesiące
    5 084,00 zł
    6 253,32 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    ICR-3831BD
    Railway, LTE, 2xETH, RS232, USB, GPS, PD
    Brak w magazynie
    Gwarancja:
    24 miesiące
    5 540,00 zł
    6 814,20 zł
    Zaloguj się, aby poznać swoją cenę

Opis produktu

ICR-3831 to zaawansowany router komórkowy, który umożliwia bezpieczną łączność z Internetem i siecią LAN za pośrednictwem sieci komórkowych LTE. Gwarantuje automatyczne przełączanie awaryjne sieci bezprzewodowych, łączność bezprzewodową dla urządzeń w lokalizacjach zdalnych, gdzie połączenia kablowe są niepraktyczne  lub niemożliwe. Dzięki prędkości wysyłania do 50 Mb / s i pobierania do 150 Mb / s ICR-3831 zapewnia dużą przepustowość, zwłaszcza w przypadku aplikacji obsługujących strumienie wideo. Brama może pracować też w warunkach zewnętrznych, przy temperaturze od -40 do 70°C.

SmartFlex ma niezwykle wydajny procesor Cortex A8 1 GHz, 256 MB pamięci flash, 512 MB pamięci RAM i 128 kB M-RAM. Otwarta platforma Linux daje szerokie możliwości programowania aplikacji klienckich w Pythonie, C / C ++ lub Node-RED. Dzięki temu router staje się prawdziwą, otwartą platformą programistyczną dla przemysłowych aplikacji IoT. Do dyspozycji użytkownika jest też szeroka baza gotowych modułów opartych na istniejących bibliotekach, umożliwiających konwersje protokołów przemysłowych, obsługę platform IoT, takich jak MS Azure, Cumulocity, ThingWorx i inne.

Bezpieczny interfejs sieciowy umożliwia konfigurowanie i zarządzanie z odległych lokalizacji. Router pozwala również na aktualizacje swojej konfiguracji i oprogramowania sprzętowego z centralnego serwera operatora, umożliwiając jednoczesną masową rekonfigurację z każdego miejsca w sieci. Użytkownicy mogą pisać swoje własne skrypty Linux, tworząc wiele konfiguracji dla tego samego routera i przełączać się z jednej konfiguracji do innej w dowolnym momencie.

Standardowa konfiguracja obejmuje dwa porty Ethernet z dwoma niezależnymi sieciami LAN (adresami IP), port USB host, microSD a także dwa gniazda na karty SIM do automatycznego przełączania awaryjnego u różnych operatorów, 2 wejścia binarne (I / O), 2 wyjścia binarne  (I / O) i pokładowy GPS. ICR-3231 obsługuje szyfrowanie danych w czasie rzeczywistym i tworzenie tuneli VPN przy użyciu IPsec, OpenVPN i L2TP. Obsługuje DHCP, NAT, NAT-T, DynDNS, NTP, VRRP, sterowanie przez SMS i wiele innych funkcji. Ma także dodatkowe oprogramowanie, takie jak WebAccess / DMP i R-SeeNet do monitoringu i diagnozy. Urządzenie posiada certyfikaty EN 50155, E-Mark, co pozwala na jego zastosowanie w aplikacjach związanych z transportem / kolejnictwem. Wszystkie złącza wykonane są w standardzie M12.

Specyfikacja techniczna

Moduły użytkownika

Są to dedykowane komponenty doinstalowywane do routera w celu rozbudowania jego funkcjonalności. Każdy z modułów dedykowany jest do konkretnej serii produktów oznaczonej po jego nazwie. Routery serii V2 to urządzenia UR5i oraz LR77 natomiast do serii V3 zaliczamy wszystkie urządzenia z przedrostkiem Smart. Każda z sekcji, do których prowadzą linki zawiera pliki bazowe .tgz doinstalowywane do urządzenia oraz notę aplikacyjną opisującą zasadę działania.

Lista modułów użytkownika:

1. AT Modem Emulator (V2,V3) - emulacja modemu telefonicznego pozwalająca na wykorzystanie komend AT.

2. Azure IoT SDK Python (V3) - SDK pozwalające na połączenie routera z chmurą Azure Microsoftu. Do poprawnego działania niezbędne jest zainstalowanie modułu użytkownika Python3 (poniżej na liście).

3. Binsleep (V3) - moduł pozwalający na przejście routera w tryb niskiego poboru energii.

4. Captive Portal (V2,V3) - pozwala na stworzenie tzw. Captive portal, czyli strony logowania do sieci Wi-Fi. Moduł oprócz wymuszenia logowania pozwala na monitorowanie ruchu podłączonych użytkowników oraz wprowadzenia ograniczenia co do ruchu sieciowego dla różnego typu użytkowników (QoS).

5. CURL (V2,V3) - biblioteka i linia komend umożliwiająca transfer plików z wykorzystaniem URLów. Jest to część firmware'u od wersji 5.0.0.

6. Daily Reboot (V2,V3) - moduł umożliwiający sparametryzowane resetowanie routera co wskazany okres czasu.

7. DNP3 Outstation (V2,V3) - pozwala na zachowywanie się portów I/O, jak slave DNP3.

8. EasyVPN Client (V2,V3) - umożliwia bezpieczne zaszyfrowane połączenie pomiędzy dwoma sieciami LAN.

9. Ethernet Mirroring (V2,V3) - moduł wykorzystywany do duplikowania ruchu na porcie Ethernet w celu analizy przychodzących i wychodzących pakietów. Moduł kompatybilny z oprogramowaniem od 6.1.8 w górę.

10. Ethernet Port Detector (V2,V3) - wykrywa fizyczne odłączenie kabla z portu Ethernet i umożliwia zablokowanie komunikacji z jego wykorzystaniem. Komunikacja jest wznawiana po sygnale z systemu centralnego. Zapewnia kontrolę dostępu i próby włamania do urządzenia.

11. Ext4_tools (V3) - dodaje możliwość tworzenia, sprawdzania i instalacji plików ext4. Moduł przeznaczony jedynie dla routerów z serii SmartFlex i SmartMotion z oprogramowaniem 5.3.4 lub nowszym.

12. File Uploader  (V2,V3) - okresowe wysyłanie pliku z logami i raportami na wybrany adres e-mail oraz serwer FTP.

13. FOTA (V3) - Firmware Over-The-Air, czyli możliwość bezprzewodowego uaktualnienia oprogramowania przez moduł komórkowy.

14. GPS (V2,V3) - moduł wspierający  odbiornik GPS/GNSS.

15. HMPClient (V2,V3)- klient działający na urządzeniu pozwalający na dostęp do chmury konfiguracyjnej SmarWorx Hub.

16. IPSec-Tools (V2,V3) - narzędzia do konfiguracji tunelu VPN IPSec. Moduł używa Racoon zamiast OpenSwan.

17. L2TP Pseudowire (V2,V3) - protokoły warstwy 2 w konfiguracji pseudo-wire.

18. Layer 2 Firewall (L2FW) (V2,V3) - moduł pozwalający na filtrację ruchu opartą na zdefiniowanej liście adresów MAC.

19. Loopback  (V2,V3) - wirtualny interfejs konfiguracyjny.

20. Modbus logger (V2,V3) - odczytuje dane z slave'ów Modbus/RTU i wrzuca odczytane dane na serwer SFTP.

21. Modem Bonding (V2,V3) - agregacja danych używającej więcej niż jedno połączenie WAN. Wymaga zewnętrznego serwera.

22. NMAP (V2,V3) - umożliwia skanowanie ruchu TCP oraz UDP.

23. Node-RED (V3) - graficzne środowisko programistyczne z interfejsem przeciągnij/upuść do łączenia z urządzeniami peryferyjnymi. Umożliwia konwersję protokołów, pobieranie, przetwarzanie oraz wizualizację danych. Obsługiwane z perspektywy przeglądarki internetowej. Do działania oprogramowania niezbędne jest doinstalowanie modułu Node.js.

24. Node-RED FTP Node (V3) - bloczek do oprogramowania Node-RED umożliwiający wykorzystanie podstawowych komend ftp LIST, GET, PUT i DELETE.

25. Node-RED GPSd Node (V3) - bloczek do oprogramowania Node-RED pozwalający na obsługę wbudowanego modułu GPS. Przekazuje zdarzenia GPS, które można poddać dalszej filtracji.

26. Node-RED gzip Node (V3)bloczek do oprogramowania Node-RED pozwalający na skompresowanie lub wypakowanie payload przy pomocy kompresji gzip.

27. Node-RED Modbus Node (V3) bloczek do oprogramowania Node-RED odpowiadający za komunikację z urządzeniami peryferyjnymi z wykorzystaniem protokołów Modbus/TCP oraz Modbus/RTU.

28. Node-RED MQTT Node (V3) bloczek do oprogramowania Node-RED zawierający brokera MQTT pozwalający na stworzenie serwera MQTT do komunikacji z peryferiami. Zawiera również bloczki klienta MQTT.

29. Node.js (V3) - runtime JavaScript zbudowany w oparciu o silnik JavaScript Chrome V8 . Node.js to komponent niezbędny do działania oprogramowania Node-RED.

30. NTRIP Client (V2,V3) - pozwala na uzyskanie lokalizacji o większej dokładności z wykorzystaniem protokołu Ntrip. Każdy z routerów z zainstalowanym modułem może być rozpatrywany jako klient Ntrip.

31. OpenVPN Custom Config (V2,V3) - pozwala na konfigurację czterech dodatkowych tunelów OpenVPN na routerze.

32. Operating Hours Counter (V2,V3) - umożliwia uruchomienie resetowalnego i nieresowalnego licznika czasu dla każdego z wejść cyfrowych w routerze.

33. Packet Splitter (V2,V3) - duplikuje strumień danych do kilku kolejnych źródeł docelowych (do 7 różnych połączeń).

34. PduSMS (V2,V3) - umożliwia wysyłanie wiadomości SMS dłuższych niż standardowe 160 znaków.

35. Pinger (V2,V3) - automatycznie lub manualnie weryfikuje połączenie pomiędzy routerem, a podłączonym urządzeniem. Do tego celu wykorzystywane są komendy ping oraz traceroutre.

36. pppGateway (V2,V3) - uruchamia połączenie PPP pomiędzy routerem, a urządzeniem peryferyjnym wykorzystującym łączność szeregową.

37. Protocol ALPHA-MODBUS (V2,V3) - moduł konwersji protokołów z Mitsubishi ALPHA2 na Modbus/TCP.

38. Protocol BGP (V2,V3) - dodaje wsparcie dla protokołu routingu BGP, co pozwala na routing pomiędzy systemami autonomicznymi.

39. Protocol DF1-Ethernet (V2,V3) - moduł konwersji szeregowego protokołu DF1 na TCP/IP.

40. Protocol IEC101-104 (V2,V3) - moduł konwersji szeregowego protokołu IEC101 na Ethernetowy protokół IEC104.

41. Protocol IS-IS (V2,V3) - dodaje wsparcie dla protokołu routingu IS-IS.

42. Protocol MODBUS-RTU2TCP (V2,V3) - moduł konwersji z protokołu Modbus/RTU na Modbus/TCP. Dodatkowo wiadomości mogą być przechowywane w zewnętrznej pamięci Flash.

43. Protocol MODBUS-RTUMAP (V2,V3) - moduł konwersji szeregowego protokołu Modbus/RTU z więcej niż jednego urządzenia slave i mapowanie przesłanych danych na jedno połączenie Modbus/TCP.

44. Protocol MODBUS-TCP2RTU (V2,V3) - Moduł konwersji Ethernetowego protokołu Modbus/TCP na szeregowy Modbus/RTU dodatkowo umożliwiający wykorzystywanie portów I/O jako slave'ów w komunikacji Modbus/TCP.

45. Protocol NHRP (V2,V3) - protokół Next Hop Resoluton odgrywający rolę w sieciach Dynamic Multipoint Virtual Private Network.

46. Protocol OSPF (V2,V3) - dodaje wsparcie dla protokołu routingu OSPF. Protokół zarządza mapą sieci, która jest aktualizowana przy każdej zmianie topologii sieci.

47. Protocol PIM-SM (V2,V3) - dodaje wsparcie dla multicastowego protokołu routigu PIM-SM.

48. Protocol RIP (V2,V3)- dodaje wsparcie dla protokołu routingu RIP. RIP jest protokołem, w którym router nie zna całej topologii sieci.

49. Protocol SuiteHT (V2,V3) - wysyła zapytania z systemu AMR (Automatic Meter Reading) służącego do automatycznego odczytu sieci pomiarowej do licznika z wykorzystaniem sieci IP w routerze jako gatewaya.

50. Python (V2,V3) - moduł wspierający programowanie w języku Python 2.x.

51. Python3 (V3) moduł wspierający programowanie w języku Python 3.x.

52. SCEP Client (V2,V3) - SCEP jest protokołem komunikacyjnym PKI. Celem SCEP jest zarządzanie certyfikatami sieci oraz ich skalowalność.

53. SendReport (V2,V3) - moduł pozwalający na regularne wysyłanie logów systemowych i plików z raportami na sparametryzowane adresy e-mail lub serwer FTP.

54. Serial to networ proxy (V2,V3) - moduł umożliwiający połączenie z sieci Ethernet do portu szeregowego.

55. Serial2TCP (V2,V3) - pozwala na połączenie linii szeregowej z serwera lub serwerów TCP. Komunikacja realizowana jest w obie strony, czyli z łącza szeregowego do TCP i odwrotnie.

56. Service_acl (V2,V3) - ograniczenia dostępu poprzez HTTP, FTP, SSH na określonych interfejsach.

57. SSHClient (V2,V3) - dodaje możliwość wykorzystania routera jako klienta SSH. Oznacza to, że moduł umożliwia utworzenie połączenia SSH ze zdalnym routerem i egzekwowanie na nim komend.

58. Stunnel (V2,V3) - tworzy zaszyfrowany tunel sieciowy wykorzystujący SSL.

59. TCP SYN Keep-Alive (V2,V3) - pozawala na sprawdzanie połączenia TCP ze zdefiniowanym adresem IP.

60. Transparent mode (V2,V3) - umożliwia przypisanie komórkowego adresu WAN IP do urządzenia podłączonego do portu Ethernet. W takim przypadku router jest przezroczysty.

61. URL Blocker (V2,V3) - moduł pozwalający na blokowanie wyspecyfikowanych adresów URL poprzez interfejs Wi-Fi.

62. Web Terminal (V2,V3) - moduł umożliwiający wykorzystywanie komendy systemowych (shell commands) na routerze poprzez standardowe połączenie HTTP(S).

63. WiFi SSID Switch (V2,V3) - pozwala na automatyczne przełączanie się routera pomiędzy różnymi sieciami WiFi (do 4 różnych SSID).

64. WiFi STA Relay (V2,V3) - tryb przezroczystego połączenia. Zmostkowanie interfejsu WiFi w trybie klienta z interfejsem Ethernet.

65. wM-BUS CONCENTRATOR (V2,V3) - moduł służący do przetwarzania danych z bezprzewodowych liczników M-BUS (Wireless M-Bus). Do tego celu wykorzystywane są pliki XML.

66. WoLGateway (V2,V3) - moduł nasłuchujący komunikacji na wyznaczonym porcie UDP i przekazujący pakiety na odpowiedni adres jako broadcast.

67. XCCNT_Update (V2) - pozwala na zmianę trybu pracy wejść cyfrowych w dodatkowym module I/O. Do wyboru jest jedna z 3 opcji: 4x BI, 3x BI + 1x CNT, 2x BI + 2x CNT.
