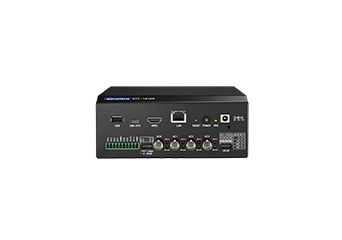

MIC-1816R

16-bitowa, 1MS/s, platforma do pomiarów dźwięku i wibracji z ARM Cortex™-A9 i.MX6 1GHz

Producent: Advantech

i.MX6 Quad - 4x procesor Cortex-A9
Częstotliwość próbkowania do 1MS/s
4 x Wejście IEPE ze wzmocnieniem przedwzmacniacza = 1,10,100
8 x Wejście analogowe z napięciem lub 4~20mA
2 x wyjścia analogowe, do 3 MS/s, rozdzielczość 16-bitowa
Obsługa wyzwalaczy cyfrowych i analogowych
16 x izolowane wejście cyfrowe i 8 x izolowane wyjście cyfrowe
2 x 32-bitowy programowalny licznik/timery
Wbudowana pamięć FIFO (4,000 próbek)
Wbudowana pamięć 2G DDR3
Wbudowana pamięć 4G EMMC NAND Flash dla systemu operacyjnego (tylko Yotco)
2-portowy RS-232 z ochroną przeciwprzepięciową
1 x 10/100/1000 Base-T RJ-45 porty LAN
1 x USB 2.0 i 1 x USB 2.0 OTG
2 x porty CAN prędkość transmisji do 1Mbps

Na zamówienie

Darmowa dostawa

Promocja cenowa na model HDR-15-5

Produkt przeznaczony wyłącznie do zastosowań profesjonalnych

Opis
Specyfikacja
Pliki do pobrania
Baza wiedzy
Polecane produkty

MIC-1816R

Opis

MIC-1816R to samodzielny sterownik automatyki oparty na procesorze RISC (ARM), który integruje się z funkcjami akwizycji danych i kondycjonowania sygnałów, zapewniając wejście IEPE, analogowe wejścia/wyjścia, izolowane cyfrowe wejścia/wyjścia i funkcje licznika. Ten gotowy do zastosowania sterownik obsługuje również szeregowe porty komunikacyjne i kilka innych interfejsów sieciowych, co umożliwia bezproblemową integrację i szybkie tworzenie systemów.

Specyfikacja

We. analogowe
Kanały	12
Zakres wejść	+0.625V ,+1.25V ,±2.5V ,15V ,±10V ,4-20mA ,0-1.25V ,0-2.5V ,0-5V,0-10V ,
Rozdzielczość (Bity )	16-bit
Sampling Rates (S /s)	1MS /S (sum)
Wy. analogowe
Zakresy wyjść	0-5V ,0-10V ,±5V ,+10V
Rozdzielczość	16-bit
Update Rate (S /s )	3MS /s
We. Licznika/Enkodera
Kanały	2
Zakres liczenia	32-bit
Max. częstotliwość we.	10MHz
We. cyfrowe
Kanały	8(Isolated)
Wy. cyfrowe
Kanały	8(Isolated)
Ogólne
Język programowania	Ubuntu ,Yotco
Hardware
Certyfikacje	CB ,UL ,CE ,FCC Class A ,CCC ,BSMI
Zasilanie
Napięcie wejścia	12VDC
