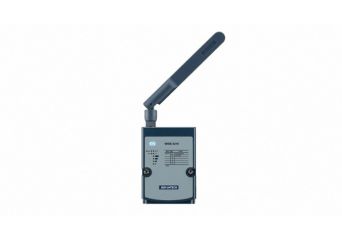

WISE-4210-NA

Bezprzewodowy moduł bazowy do pomiarów w sieci LPWAN o długim zasięgu i zasilaniu bateryjnym

  • LPWAN z częstotliwością bezprzewodową 868MHz
  • Dłuższy zasięg komunikacji niż w 2,4 GHz
  • Lepsza penetracja przez beton i stal niż w 2,4 GHz
  • Mniejsze zakłócenia niż w 2,4 GHz
  • Zasięg do 5 km w otwartej przestrzeni
  • Obsługa protokołów Modbus/TCP, Modbus/RTU, REST, MQTT
  • Różnorodne moduły I/O z wejściami/wyjściami analogowymi lub cyfrowymi
  • Montaż na szynie DIN lub naściennie
  • Temperatura pracy od -25 do 70°C
  • Zasilanie bateryjne 3x AA 3.6V lub ze źródła stałego 10-50VDC
  • Żywotność baterii do 5 lat przy odczycie co 1 minutę
  • Brak anteny w zestawie
  • Moduł bazowy wymaga dołączenia jednego z trzech modułów rozszerzeń:
    - WISE-S250 - Moduł 6DI/2DO/RS-485 do WISE-4200/4400
    - WISE-S251 - Moduł 6DI/RS-485 do WISE-4200/4400
    - WISE-S214 - Moduł 4AI/4DI do WISE-4200/4400
Producent: Manufacturer Label
Produkt dostępny
Wybierz model

Modele

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    WISE-4210-NA
    Moduł bazowy LPWAN do WISE-4210
    W magazynie
    Gwarancja:
    24 miesiące
    651,00 zł
    800,73 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę

Akcesoria

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    1750008836-01
    Dipole Ant. 863-870MHz 2.19 SMA/M-R
    W magazynie
    Gwarancja:
    24 miesiące
    32,00 zł
    39,36 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    Moduł 4AI/4DI do WISE-4200/4400
    W magazynie
    Gwarancja:
    24 miesiące
    521,00 zł
    640,83 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    Moduł 6DI/2DO/RS-485 do WISE-4200/4400
    Brak w magazynie
    Gwarancja:
    24 miesiące
    335,00 zł
    412,05 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    Moduł 6DI/RS-485 do WISE-4200/4400
    W magazynie
    Gwarancja:
    24 miesiące
    223,00 zł
    274,29 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę

Opis produktu

Sieci LPWAN zostały stworzone z myślą o aplikacjach M2M (Machine-to-Machine) oraz IoT (Internet of Things). Do grupy LPWAN zaliczamy różne rozwiązania, które łączy niskie zużycie energii oraz daleki zasięg. W porównaniu do tradycyjnych sieci LPWAN cechuje się niższym kosztem aplikacji i większą energooszczędnością. Zaletą WISE-4210 w stosunku do serii Wi-Fi jest większe pokrycie terenu i wyższa odporność na zakłócenia. Ponadto wyróżnikiem serii WISE-4210 jest zasilanie bateryjne, co w połączeniu z kilkukilometrowym zasięgiem między bramą a modułami pomiarowymi gwarantuje znaczne ograniczenie kosztów wdrożeniowych tego typu rozwiązania. Podstawową funkcjonalnością bazowego modułu WISE-4210-NA jest możliwość dołączania rozszerzeń WISE-S250, WISE-S251 i WISE-S214  z różnorodnymi wejściami / wyjściami analogowymi oraz cyfrowymi.

REDUKCJA ZAKŁÓCEŃ I DALEKI ZASIĘG

W porównaniu do Wi-Fi, Bluetooth, Zigbee oraz inne standardów opartych o częstotliwość 2.4GHz LPWAN charakteryzujący się komunikacją wykorzystującą częstotliwość 868MHz jest znacznie odporniejszy na zakłócenia. Dzieje się tak za sprawą dłuższej fali używanej do transmisji. Dłuższa fala sprzyja nie tylko wydłużeniu zasięgu, ale także zmniejszonej tłumienności przez napotkane przeszkody.

ZASILANIE BATERYJNE 3.6V

Okresowe wysyłanie danych pozawala na przejście modułów pomiarowych w tryb uśpienia, co sprzyja zastosowaniu zasilania bateryjnego. Testy producenta wykazują, że interwał wymiany baterii w modułach oddalonych nawet o 5km może wynieść do 5 lat. Wszystko uzależnione jest od częstotliwości przesyłania danych. W ramach konfiguracji możliwe jest określenie tego czasu w zakresie od kilku sekund do kilku godzin.

TOPOLOGIA GWIAZDY

Seria WISE-4210 pracuje w dobrze znanej topologii gwiazdy. W topologii tej każdy z modułów pomiarowych (WISE-4210-S2xx) komunikuje się z centralnym punktem w postaci access pointa (WISE-4210-AP). Punkt ten jest również miejscem odczytu danych z całej sieci pomiarowej. Do tego celu może zostać wykorzystany np. system SCADA lub inne oprogramowanie użytkownika. Do jednego punktu centralnego może zostać przypisanych do 64 urządzeń pomiarowych.

MQTT, RESTful API ORAZ INNE PROTOKOŁY

Komunikacja z modułami realizowana jest z wykorzystaniem access pointa WISE-4210-AP. Obsługuje on zarówno tradycyjne protokoły Modbus/TCP, Modbus/RTU jak i nowsze technologie zgodne z filozofią Internetu Rzeczy, jak MQTT, czy RESTful API.

WSPARCIE AZURE IoT HUB

W celu zapewnienia prostoty komunikacji z nowoczesnymi systemami chmurowymi w serii WISE-4210 wprowadzono wsparcie dla HTTPS i zintegrowanych API przeznaczonych do komunikacji z Azure IoT Hubem. Sprawia to, że moduły WISE mogą wrzucać dane do chmury bez użycia żadnych dodatkowych bram.
