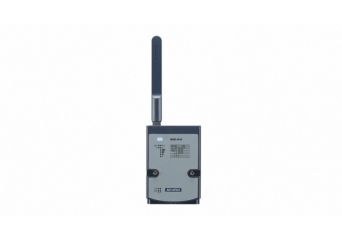

WISE-4610-EA

Bezprzewodowy moduł pomiarowy LoRa / LoRaWAN do zastosowań zewnętrznych z IP65

  • LoRa z częstotliwością bezprzewodową 868MHz
  • Dłuższy zasięg komunikacji niż w 2,4 GHz
  • Lepsza penetracja przez beton i stal niż w 2,4 GHz
  • Mniejsze zakłócenia niż w 2,4 GHz
  • Obsługa do 64 podłączonych klientów
  • Zasięg do 5 km w otwartej przestrzeni
  • Obsługa szyfrowanego protokołu LoRaWAN
  • Wbudowany moduł GPS/Galileo/BeiDou/GLONASS (WISE-4610P)
  • Wzmocniona obudowa do zastosowań zewnętrznych zgodna z IP65
  • Złącza M12 do zasilania i portów I/O
  • Montaż na szynie DIN, naściennie, słupie lub jeden na drugim
  • Temperatura pracy od -25 do 70°C przy zasilaniu ze stałego źródła napięcia 10-50VDC
  • Temperatura pracy od 0 do 60°C przy zasilaniu bateryjnym 10-50VDC (wbudowany akumulator 4000mA Lithium)
  • Antena 2dBi w zestawie
  • Moduł bazowy wymaga dołączenia jednego z dwóch modułów rozszerzeń:
    - WISE-S672 - Moduł rozszerzeń 6DI/RS-485 do WISE-4600
    - WISE-S614 - Moduł rozszerzeń 4AI/4DI do WISE-4600
    - WISE-S617 - Moduł rozszerzeń 2AI/2DI/1DO z portem RS-485 do WISE-4600
Producent: Manufacturer Label
Brak w magazynie
Wybierz model

Modele

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    WISE-4610-EA
    Moduł bazowy LoRa do WISE-4600
    Brak w magazynie
    Gwarancja:
    24 miesiące
    829,00 zł
    1 019,67 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    WISE-4610P-EA
    Moduł bazowy LoRa do WISE-4600 z GPS
    Brak w magazynie
    Gwarancja:
    24 miesiące
    1 615,00 zł
    1 986,45 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę

Akcesoria

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    Brama LoRaWAN, 100 nodes, 868 MHz
    Brak w magazynie
    Gwarancja:
    24 miesiące
    3 182,00 zł
    3 913,86 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    Brama LoRaWAN, 500 nodes, 868 MHz
    Brak w magazynie
    Gwarancja:
    24 miesiące
    3 263,00 zł
    4 013,49 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    Moduł 4AI/4DI do WISE-4600 z IP65
    Brak w magazynie
    Gwarancja:
    24 miesiące
    779,00 zł
    958,17 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    Moduł 6DI/RS-485/232 do WISE-4600
    W magazynie
    Gwarancja:
    24 miesiące
    485,00 zł
    596,55 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę

Opis produktu

Sieci LPWAN zostały stworzone z myślą o aplikacjach M2M (Machine-to-Machine) oraz IoT (Internet of Things). Do grupy LPWAN zaliczamy różne rozwiązania, które łączy niskie zużycie energii oraz daleki zasięg. W porównaniu do tradycyjnych sieci LPWAN cechuje się niższym kosztem aplikacji i większą energooszczędnością. Prywatne sieci LoRa i LoRaWAN zaliczają się do kategorii LPWAN, które należą do niekomórkowych sieci bezprzewodowych o niskim zużyciu energii, działającym w nielicencjonowanym paśmie 868 MHz. Zaletą WISE-4610 w stosunku do serii Wi-Fi jest większe pokrycie terenu i wyższa odporność na zakłócenia. Ponadto wyróżnikiem serii WISE-4610 jest zasilanie bateryjne, co w połączeniu z kilkukilometrowym zasięgiem między bramą, a modułami pomiarowymi gwarantuje znaczne ograniczenie kosztów wdrożeniowych takiego rozwiązania.

Modułowa konstrukcja do zastosowań zewnętrznych
WISE-4610-EA posiada modułową konstrukcją i jest dostosowany do pracy w warunkach zewnętrznych. Baza WISE-4610-EA wymaga dołączenia jednego z dwóch modułów rozszerzeń WISE-S672 (6DI/RS-485) lub WISE-S614 (4AI/4DI). Dopiero w całości obudowa jest wodoszczelna w klasie IP65 i może pracować w strugach deszczu. Porty zasilające i pomiarowe wyposażone są w złącza M12. W zależności od typu zasilania WISE-4610-EA może pracować w temperaturze od -25 do 70°C, przy zasilaniu ze stałego źródła napięcia lub od 0 do 60°C, przy zasilaniu akumulatorowym.

Redukcja zakłóceń i daleki zasięg
LoRa, charakteryzująca się komunikacją wykorzystującą częstotliwość 868MHz, jest znacznie odporniejszy na zakłócenia. Dzieje się tak za sprawą dłuższej fali używanej do transmisji. Dłuższa fala sprzyja nie tylko wydłużeniu zasięgu, ale także zmniejszonej tłumienności przez napotkane przeszkody.

Zasilanie bateryjne i z paneli słonecznych
W module WISE-4610 znajduje się odnawialny akumulator o pojemności 4000mA. Producent deklaruje, że w przypadku przesyłania pomiarów raz na godzinę wystarczy on na pracę do 6 miesięcy. Alternatywą jest też zasilanie ze stałego źródła napięcia w zakresie 10~50VDC. W tym przypadku można wprowadzić również zasilanie z paneli słonecznych o standardowym napięciu 17-21.6VDC.

Topologia Gwiazdy
W takich sieciach komunikacja pomiędzy węzłami I/O z serii WISE-4610 a bramą centralną WISE-6610 odbywa się w topologii gwiazdy, z wykorzystaniem warstwy fizycznej LoRa i szyfrowanego protokołu LoRaWAN. Z kolei połączenia między bramą a centralą WISE-6610 a serwerami są obsługiwane przez sieć szkieletową opartą na protokole IP. Do tego celu może zostać wykorzystany np. system SCADA lub inne oprogramowanie użytkownika. Do jednego punktu centralnego może zostać przypisanych do 500 urządzeń pomiarowych.

Node-RED do sterowania i wizualizacji
WISE-6610 oferuje różnorodne funkcje zbierania, przetwarzania i przekazywania danych za pośrednictwem wbudowanego środowiska Node-RED. Node-RED to zaawansowane, ale zarazem proste w obsłudze oprogramowanie do tworzenia aplikacji. Użytkownicy wykorzystując wbudowane bloki funkcyjne tworzą połączone ze sobą diagramy z dedykowanymi mechanizmami do pobierania, przetwarzania i wysyłania danych za pomocą wewnętrznego panelu www. Samo środowisko jest odporne na błędy użytkowników i nie może spowodować awarii bramy. Oprócz  przetwarzania danych środowisko Node-RED jest także w stanie tworzyć lokalną wizualizacje, dostarczając tym wygodny  mechanizm podglądu danych procesowych dla inżynierów, menedżerów lub personelu operacyjnego.
