AB7011 FIPIO Slave - Modbus RTU Master

AB7011 FIPIO Slave - Modbus RTU Master

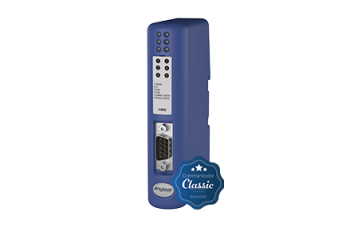

Brama komunikacyjna Anybus dla sieci FIPIO jest urządzeniem montowanym na szynie DIN, które zapewnia łączność z siecią FIPIO poprzez szeregowy interfejs RS232/RS 422/RS485.

  • Możliwość podłączenia do 31 urządzeń
  • Certyfikaty CE, UL oraz cUL
  • Montaż na szynie DIN, przewód PE za pośrednictwem szyny DIN
  • Pełna funkcjonalność FIPIO zgodnie z normą EN 50170
  • Interfejs FIP izolowany transformatorowo
  • Maksymalnie 64 bajtów danych wejściowych i 64 bajtów danych wyjściowych
  • Standardy podsieci RS232/422/485 do wyboru przez oprogramowanie
  • Wybór standardu po stronie Modbus RTU slave RS232/485 za pomocą zworek
  • Obsługuje tryb Modbus RTU master, Generic data i DF1 po stronie podsieci
  • Program Anybus Configuration Manager do łatwej konfiguracji
Producent: Manufacturer Label
Brak w magazynie
Wybierz model

Modele

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    AB7011
    Modbus RTU Master - FIPIO Slave
    Brak w magazynie
    Gwarancja:
    36 miesięcy
    2 160,00 zł
    2 656,80 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    AB7038
    ModbusRTU M- FIPIO Slave bez kabla
    Brak w magazynie
    Gwarancja:
    36 miesięcy
    2 016,00 zł
    2 479,68 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę

Akcesoria

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    017620
    ABC-Software+cable
    Brak w magazynie
    Gwarancja:
    12 miesięcy
    189,00 zł
    232,47 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę

Opis produktu

Obsługuje szeregowy protokół w trybie Modbus RTU master oraz Generic Data, jest w pełni konfigurowalny przez port konfiguracyjny  w komunikatorze za pomocą programu Anybus Configuration Manager dla systemu Windows. Inne protokoły mogą zostać wdrożone przez firmę HMS na żądanie.

Adres stacji FIPIO  może być wybrany za pomocą przełączników na przedniej części modułu.

Sieć FIPIO może się składać z maksymalnie 255 różnych modułów. Każdy segment magistrali może obsłużyć 32 moduły. Maksymalna ilość danych IO (danych cyklicznych) dla jednego modułu FIPIO to maksymalnie 64 bajty na wyjściu oraz 64 bajty na wejściu.

W skład zestawu wchodzi złącze DSUB z zaciskami śrubowymi do szeregowej podsieci, płyta z oprogramowaniem konfiguracyjnym, instrukcje obsługi, ulotka objaśniająca połączenia elektryczne i kabel konfiguracyjny RS232.

Specyfikacja techniczna

  • Dane techniczne
Wymiary: 120 mm x 75 mm x 27 mm
Zasilanie: 24 VDC
Temperatura pracy: 0 do +55°C
Pobór prądu: Maksymalnie 300mA
Szybkość transmisji podsieci: 1.2, 2.4, 4.8, 9.6, 19.2, 35.7, 38.4, 57,6 kbit/s
Pamięć wejściowa: 64 bajty
Pamięć wyjściowa: 64 bajty
Stopień ochrony: IP20
Metoda konfiguracji: ABC Config Tool dla systemu Windows
Obsługiwane interfejsy: RS232, RS422, RS485
Profil FIPIO: FEDP class 0
Dołączone akcesoria: Złącze DSUB z zaciskami śrubowymi, płyta z oprogramowaniem konfiguracyjnym, instrukcje obsługi, ulotka objaśniająca połączenia elektryczne i kabel konfiguracyjny RS232
Izolacja galwaniczna: Standardowa po obu stronach szeregowej i magistrali
Symbol: AB7011
