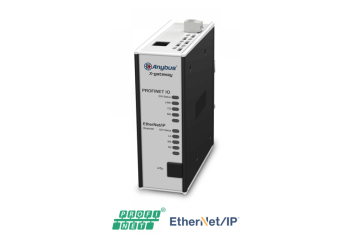

AB7504 EtherNet/IP Adapter - PROFINET IRT Slave

Producent: Anybus
Producent: Anybus

AB7504 EtherNet/IP Adapter - PROFINET IRT Slave

  • Szybkie kopiowanie cyklicznych danych I/O pomiędzy sieciami Ethernet/IP i PROFINET-IRT (10-15 ms)
    Sprawdzone i przetestowane u wszystkich producentów sterowników PLC
    Obsługuje maksymalnie 512 bajtów danych wejściowych i wyjściowych w każdym kierunku
    Możliwość budowania stron internetowych wyświetlających i kontrolujących proces produkcyjny za pomocą danych z innej podłączonej sieci
    Szybki, dynamiczny transfer danych fieldbus do np. Systemy SCADA / HMI / Enterprise opartych na systemie Microsoft Windows, za pośrednictwem dołączonego serwera Anybus OPC
    Opcjonalne informacje o statusie sterowania dodane do danych I/O do celów diagnostycznych
    Solidna, wolnostojąca obudowa do użytku w trudnych warunkach przemysłowych
    Globalne bezpłatne wsparcie techniczne i doradztwo

Cena od 3 250,00 zł netto

Wysoka cena? Zaloguj się i kupuj taniej

Na zamówienie

Darmowa dostawa od 500 zł

Pokaż 1 model

Promocja cenowa na model HDR-15-5

Modele

Opis

Anybus X-Gateway pozwala bezproblemowo łączyć systemy sterowania PLC i ich podłączone urządzenia między sieciami Ethernet/IP i PROFINET-IRT.

SZYBKIE KOPIOWANIE DANYCH I/O
Podstawowa funkcja bram Anybus X-Gateway polega na szybkim transferze danych cyklicznych I/O pomiędzy obiema sieciami. Umożliwia to odciążenie PLC od pracy z dodatkowymi obliczeniami. Brama działa jako urządzenie Adapter/Slave w sieci Ethernet/IP i urządzenie Device (Slave) w sieci PROFINET-IRT. Transmisja danych jest całkowicie przezroczysta, a maksymalna pojemność danych wynosi 512 bajtów w każdym kierunku.

ŁATWA KONFIGURACJA - NIE WYMAGA PROGRAMOWANIA!
Połączenie pomiędzy dwiema sieciami jest szybko konfigurowane w oprogramowaniu Anybus Configuration Manager, dołączonym do bramy. Do skonfigurowania Anybus X-Gateway nie są potrzebne umiejętności programistyczne. Zgodnie z ustawieniem fabrycznym bramy mają wstępnie zdefiniowany rozmiar wejścia / wyjścia o rozmiarze 20 bajtów.

Specyfikacja

  • Specyfikacja PROFINET-IRT Device
Obsługiwane protokoły: PROFINET RT oraz IRT (functionality specification 2.3), SNMP-MIBII, LLDP, I&M
Rozmiar pamięci: max. 220 bajtów Input oraz 220 bajtów Output
Klasy: A, B oraz C
Prędkość transmisji: 10/100Mbit/s, asynchroniczny cykl 0,25 - 4 ms





  • Specyfikacja Ethernet/IP Adapter/Slave
Obsługiwane protokoły
    • EtherNet/IP CONFORMANCE TESTED™ by ODVA (EtherNet/IP Level 2 I/O Server CIP)
Input/Output  do 509 bajtów Input + do 505 bajtów Output
Funkcjonalność: opcjonalnie Device Level Ring (DLR)
Prędkość transmisji:
  • 10/100 Mbit/s (full lub half-duplex)





  • Specyfikacja techniczna
Rozmiar: 114 mm x 127 mm x 44 mm
Zasilanie: 24 VDC (+/- 20%)
Temperatura pracy: -25°C -  +65°C
Pobór prądu: max 400 mA
Stopień ochrony: IP20/Nema1
Certyfikaty: CE, CULUS, ATEX/Haz.Loc, RoHS
Izolacja galwaniczna: Tak, po obu stronach sieci
