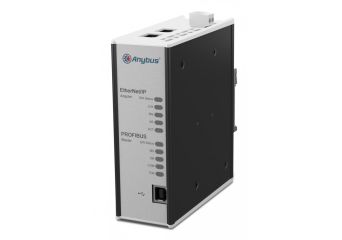

AB7670

Bramka Anybus X-gateway kopiuje dane I/O w obu kierunkach, umożliwiając wymianę danych między dwiema sieciami. Domyślna konfiguracja We/Wy to 20 bajtów Wejścia i 20 bajtów Wyjścia. Zmiana ustawień domyślnych jest bardzo prosta i odbywa się za pomocą portu konfiguracyjnego RS232 i standardowego interfejsu terminala na komputerze PC, takiego jak Hyper Terminal dla systemu Windows.

Serwer Anybus OPC jest obsługiwany i dołączony do tej bramki X-gateway. Umożliwia on szybki i dynamiczny transfer danych magistrali polowej do i z np. systemów SCADA/HMI/Enterprice opartych na systemie Microsoft Windows.

Interfejs Ethernet IP Scanner obsługuje połączenie do 64 adapterów (slave) z prędkością 10/100 Mbit/s. Moduł obsługuje również funkcje IT, takie jak serwer WWW, skrypty SSI, klient poczty e-mail i serwer FTP. Ustawienia Ethernet można konfigurować za pomocą wbudowanego serwera WWW lub oprogramowania Anybus IPconfiguration firmy HMS. Anybus X-gateway posiada również wbudowane przełączniki konfiguracji IP. Moduł interfejsu Ethernet IP jest certyfikowany przez ODVA i ma potwierdzoną zgodność i interoperacyjność z wiodącymi sterownikami PLC, interfejsami HMI itp. Konfiguracja sieci Ethernet IP odbywa się za pomocą RS Networx firmy Rockwell.

Interfejs Profinet IO jest kompletnym rozwiązaniem dla urządzeń podrzędnych Profinet IO. Moduł jest oparty na technologii oprogramowania Siemens Profinet IO. Szybkość transmisji Profinet IO wynosi 100 Mbit/s (pełny dupleks). Adres IP i dodatkowe ustawienia IP można łatwo skonfigurować za pomocą narzędzia Anybus IPconfig dla systemu Windows. Dodatkowe sposoby ustawiania adresu IP to DHCP lub narzędzie konfiguracyjne Profinet. Cztery diagnostyczne diody LED stale wskazują aktualny status Profinet IO i możliwe komunikaty o błędach. Interfejs Profinet IO wykorzystuje zwykłe złącze RJ45 do podłączenia magistrali. Obsługiwane są również funkcje IT, takie jak serwer WEB, klient poczty e-mail, serwer FTP. Funkcje IT mogą być używane jednocześnie z komunikacją Profinet IO.
