Producent: Anybus
Interfejs Modbus Plus Slave
Ustawienia adresu Modbus Plus dokonywane za pomocą wbudowanych przełączników DIP
- Pełna funkcjonalność modułu Slave Modbus Plus
- Do 32 słów danych globalnych (cyklicznych I/O) w każdym kierunku
- Transakcja w globalnej bazie danych, polecenia Point-to-Point, odczyt rejestrów przetrzymywania, zaprogramowany pojedynczy rejestr
- Dane parametrów Point-to-Point (do 125 słów)
- Wbudowane przełączniki Node ID i Source ID
- Szybkość transmisji Modbus Plus 1 Mbit/s
- 1x żeńskie złącze sieciowe D-sub 9-pinowe
Interfejs PROFIBUS Slave
Ustawienia PROFIBUS Slave mogą być dokonywane za pomocą wbudowanych przełączników lub poprzez import dostarczonego pliku .GSD do narzędzia inżynieryjnego sterującego PLC.
- Pełna funkcjonalność PROFIBUS-DP/DPV1 Slave zgodnie z rozszerzeniami EN 50170
- Obsługuje usługi klasy 1 i klasy 2
- Automatyczne wykrywanie szybkości transmisji do 12Mbit/s
- Maksymalne cykliczne dane I/O 244 bajty wejścia i 244 bajty wyjścia, maks. 344 bajty łącznie (wejście + wyjście)
- Acykliczna długość danych parametrów użytkownika / diagnostyki - do 237 bajtów
- Obsługuje funkcje PROFIBUS: Sync, Freeze oraz Watchdog
- Ustawienia urządzeń podrzędnych PROFIBUS za pomocą wbudowanych przełączników lub pliku .GSD
- 1x 9-pinowe żeńskie złącze PROFIBUS D-sub
Na zamówienie
Darmowa dostawa od 500 zł
Promocja cenowa na model HDR-15-5
Opis

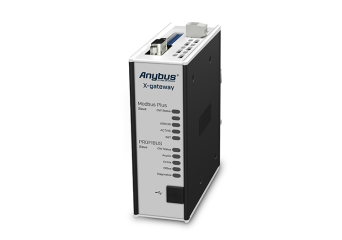

Anybus X-gateway umożliwia bezproblemowe łączenie systemów sterowania PLC i podłączonych do nich urządzeń między sieciami Modbus Plus i PROFIBUS.
SZYBKIE KOPIOWANIE DANYCH I/O
Podstawową funkcją bramek X jest szybki transfer cyklicznych danych I/O między dwiema sieciami. Odciąża to PLC od pracy z dodatkowymi obliczeniami. Bramka działa jako Slave w obu sieciach. Transmisja danych jest całkowicie transparentna z maksymalną pojemnością danych 512 bajtów w każdym kierunku.
ŁATWA KONFIGURACJA - NIE WYMAGA PROGRAMOWANIA
Połączenie między dwiema sieciami jest szybko konfigurowane w oprogramowaniu Anybus Configuration Manager, dołączonym do X-gateway. Do skonfigurowania X-gateway nie są potrzebne żadne umiejętności programistyczne. Domyślnie fabrycznie X-gateway mają predefiniowany rozmiar I/O wynoszący 20 bajtów.
Specyfikacja
- Specyfikacja techniczna
| Wymiary | 114 x 44 x 127mm |
| Waga | 400g |
| Temperatura robocza | -25 to +65 °C |
| Temperatura przechowywania | -40 to +85 °C |
| Zasilanie | 24 VDC +/- 20% |
| Zużycie prądu | max. 400mA (Zwykle 200mA) |
| Materiał obudowy | Aluminium i plastik |
| Pozycja instalacji | Wertykalna/Pozioma |
| Izolacja galwaniczna | Tak |
| Ocena mechaniczna | IP20, NEMA rating 1 |
| Montaż | szyna DIN standard EN 50022 |
| Konfiguracja I/O | przez port USB |
| Certyfikaty | CE, CULUS, RoHS |
| Kod | AB7851 |
