ABC3128-A

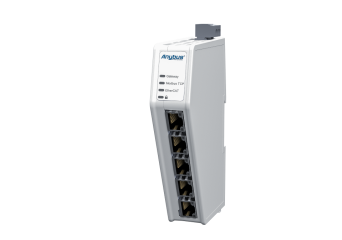

Dzięki nowemu Anybus Communicator, podłączenie urządzeń podrzędnych (slave) EtherCAT do systemów sterowania (PLC) opartych na protokole Modbus TCP nigdy nie było łatwiejsze. Komunikator zapewnia niezawodny i szybki transfer danych, dzięki czemu idealnie nadaje się do zastosowań wymagających szybkiego przesyłania dużych ilości danych. Dzięki intuicyjnemu interfejsowi sieciowemu i funkcji "przeciągnij i upuść" konfiguracja Communicatora jest szybka i prosta. Co więcej, możesz być spokojny wiedząc, że Communicator został zbudowany w oparciu o sprawdzoną i zaufaną technologię Anybus.

Anybus Communicator umożliwia szybkie i łatwe skanowanie sieci EtherCAT w poszukiwaniu urządzeń bezpośrednio z poziomu interfejsu użytkownika. Komunikator automatycznie identyfikuje każde urządzenie i mapuje jego dane do systemu sterowania, eliminując potrzebę ręcznego wyszukiwania plików opisu urządzenia (ESI) i ich importowania.

Dzięki Anybus Communicator skanowanie w poszukiwaniu urządzeń EtherCAT jest prostym i bezproblemowym procesem, pozwalającym zaoszczędzić czas i skupić się na ważniejszych zadaniach.

Doskonała wydajność

Natychmiastowy transfer danych - Czas potrzebny do przesłania danych pomiędzy dwoma sterownikami PLC składa się z czasu cyklu w pierwszej sieci plus czasu cyklu w drugiej sieci. Wewnętrzny transfer danych w komunikatorach jest nieistotny, ponieważ jest zgodny z naturalną zmiennością czasów cyklu sieci (jitter).
Sprzętowo przyspieszona konwersja endian (zamiana bajtów) - Komunikatory mogą zmieniać reprezentację danych (endianness) poprzez sprzętowo przyspieszoną konwersję endian, aby zapewnić, że dane są prezentowane prawidłowo w każdym sterowniku PLC. Można nawet konwertować różne części obszaru danych w różny sposób, aby obsłużyć różne typy danych. Nie ma to wpływu na wydajność, odciąża sterownik PLC z zadania konwersji danych i upraszcza programowanie sterowników PLC.

Łatwa obsługa

Dedykowany port konfiguracyjny Ethernet - nie wymaga specjalnych kabli.
Intuicyjny, internetowy interfejs konfiguracyjny typu "przeciągnij i upuść" - nie ma potrzeby instalowania dodatkowego oprogramowania. Porty skierowane do przodu ułatwiają podłączanie kabli, a wąska obudowa pozwala zaoszczędzić miejsce na szynie DIN. Rozwiązywanie problemów dzięki rozbudowanej diagnostyce, w tym monitorowi danych na żywo, ekranowi stanu i pakietowi pomocy technicznej.

Najnowsze funkcje zabezpieczeń

Funkcja bezpiecznego rozruchu umożliwiająca wykrycie manipulacji przy oprogramowaniu sprzętowym oraz odporność na ataki i infekcje ze strony złośliwego oprogramowania. Przełącznik bezpieczeństwa, który blokuje konfigurację i zapobiega nieautoryzowanemu dostępowi.

• Zaprojektowane dla środowisk przemysłowych
• Solidna kompaktowa obudowa
• Komponenty przemysłowe są testowane i certyfikowane zgodnie z CE i UL
• Szeroki zakres temperatur, od -25°C do 70°C
• Montaż na szynie DIN umożliwiający instalację w pobliżu podłączonych urządzeń, redukując ilość okablowania.

EtherCAT

• Urządzenie główne EtherCAT
• Transfer do 1500 do i z EtherCAT (łącznie 3000 bajtów)
• Czas cyklu 1 ms (konfigurowalny)
• Do 24 urządzeń podrzędnych EtherCAT (slave)
• CANOpen Over EtherCAT (CoE)
• Cykliczny transfer danych przy użyciu obiektów danych procesowych (PDO)
• Skanowanie w poszukiwaniu urządzeń podrzędnych EtherCAT (pliki ESI nie są obsługiwane)
• Lista na żywo - monitorowanie stanu urządzeń podrzędnych EtherCAT z systemu sterowania
• Kontrola wymiany danych - włączanie/wyłączanie EtherCAT SubordinateDevice z systemu sterowania
• Klonowanie konfiguracji - jednokrotne skanowanie sieci EtherCAT i ponowne użycie konfiguracji dla identycznych systemów.

Następujące funkcje nie są obsługiwane:

- Acykliczny transfer danych przy użyciu Service Data Objects (SDO) (obsługiwany jest tylko cykliczny transfer danych przy użyciu PDO)

- Ethernet over EtherCAT (EoE)

- Servo Profile over EtherCAT (SoE)

- Redundancja z topologią pierścienia

- Import plików EtherCAT Slave Information (ESI) (urządzenia podrzędne EtherCAT muszą zostać zeskanowane)

- Wybór danych SubDevice, które mają być mapowane do systemu sterowania (dane domyślne są zawsze mapowane)

MODBUS TCP

• Serwer Modbus TCP
• Transfer do 1 500 bajtów do i z Modbus TCP (łącznie 3 000 bajtów)
• do 4 połączeń
• Kody funkcji 01-06, 15-16, 23, 43/14
• Dwa porty RJ45 Ethernet z 10/100 Mbit full duplex
• Łączenie łańcuchowe z wbudowanym switch'em
