ABC4024-A

Komunikatory Anybus zostały zaprojektowane tak, aby zapewnić niezawodny, bezpieczny i szybki transfer danych pomiędzy różnymi sieciami przemysłowymi Ethernet i Fieldbus. Bardzo łatwe w instalacji i wdrożeniu, samodzielne bramki umożliwiają przejrzystą wymianę danych między sterownikami PLC, pozwalając na integrację starszych urządzeń z nowoczesnymi, wysokowydajnymi sieciami bez żadnych zmian w sprzęcie i tylko minimalnych zmian w oprogramowaniu.

Komunikatory Anybus są zbudowane z wykorzystaniem wielokrotnie nagradzanego i sprawdzonego procesora sieci przemysłowej Anybus NP40, który zapewnia zgodność z siecią, wysoką wydajność i niezawodność. W przypadku połączeń między sterownikami PLC w różnych sieciach możliwa jest niezwykle szybka cyrkulacja danych z transferem do 1500 bajtów w każdym kierunku, co spełnia większość bieżących potrzeb aplikacji sterujących, a także obsługuje przyszłe wymagania.

Intuicyjna konfiguracja, zrozumiała dokumentacja oraz przemyślana konstrukcja sprzętu i obudowy zapewniają szybką instalację.

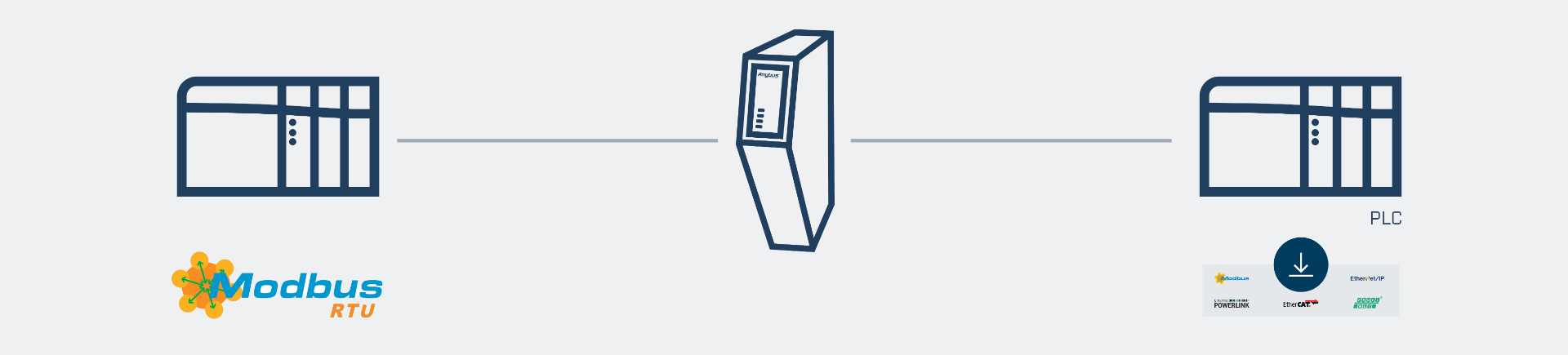

Zastosowanie

Doskonała wydajność

Natychmiastowy transfer danych - Czas potrzebny do przesłania danych pomiędzy dwoma sterownikami PLC składa się z czasu cyklu w pierwszej sieci plus czasu cyklu w drugiej sieci. Wewnętrzny transfer danych w komunikatorach jest nieistotny, ponieważ jest zgodny z naturalną zmiennością czasów cyklu sieci (jitter).
Sprzętowo przyspieszona konwersja endian (zamiana bajtów) - Komunikatory mogą zmieniać reprezentację danych (endianness) poprzez sprzętowo przyspieszoną konwersję endian, aby zapewnić, że dane są prezentowane prawidłowo w każdym sterowniku PLC. Można nawet konwertować różne części obszaru danych w różny sposób, aby obsłużyć różne typy danych. Nie ma to wpływu na wydajność, odciąża sterownik PLC z zadania konwersji danych i upraszcza programowanie sterowników PLC.

Łatwa obsługa

Dedykowany port konfiguracyjny Ethernet - nie wymaga specjalnych kabli.
Intuicyjny, internetowy interfejs konfiguracyjny typu "przeciągnij i upuść" - nie ma potrzeby instalowania dodatkowego oprogramowania. Porty skierowane do przodu ułatwiają podłączanie kabli, a wąska obudowa pozwala zaoszczędzić miejsce na szynie DIN. Rozwiązywanie problemów dzięki rozbudowanej diagnostyce, w tym monitorowi danych na żywo, ekranowi stanu i pakietowi pomocy technicznej.

Najnowsze funkcje zabezpieczeń

Funkcja bezpiecznego rozruchu umożliwiająca wykrycie manipulacji przy oprogramowaniu sprzętowym oraz odporność na ataki i infekcje ze strony złośliwego oprogramowania. Przełącznik bezpieczeństwa, który blokuje konfigurację i zapobiega nieautoryzowanemu dostępowi.

• Zaprojektowane dla środowisk przemysłowych
• Solidna kompaktowa obudowa
• Komponenty przemysłowe są testowane i certyfikowane zgodnie z CE i UL
• Szeroki zakres temperatur, od -25°C do 70°C
• Montaż na szynie DIN umożliwiający instalację w pobliżu podłączonych urządzeń, redukując ilość okablowania.

Modbus RTU Slave

• Tryb slave

• Obsługiwane funkcje Modbus-RTU - RS-232; RS-485; Konwersja endian; 8 bitów danych; Brak, parzysta, nieparzysta parzystość; 1 lub 2 bity stopu; Tryb zgodny z ABX

• Szybkość transmisji Modbus-RTU - 1200, 1800, 2400, 4800, 7200, 9600, 14400, 19200, 35700, 38400, 57600, 115200, 128000 bitów/s

• Rozmiar danych wejściowych Modbus-RTU - 1500 bajtów

• Rozmiar danych wyjściowych Modbus-RTU - 1500 bajtów

• Obsługiwane funkcje Modbus-RT - 1, 2, 3, 4, 5, 6, 8, 15, 16, 22, 23

ETHERNET/IP

• Tryb adaptera EtherNet/IP
• Przesyłanie do 1 448 bajtów do i z sieci EtherNet/IP (łącznie 2896 bajtów)
• Połączenie Class 1 i Class 3 dla danych procesowych
• Device Level Ring (tryb beacon)
• Quick Connect klasy B
• Dwa porty RJ45 Ethernet z 10/100 Mbit full duplex
• Łączenie łańcuchowe z wbudowanym przełącznikiem
