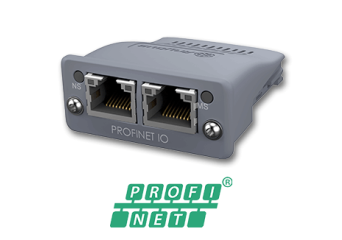

Moduł komunikacyjny PROFINET-IO 2-port

Moduł komunikacyjny PROFINET-IO 2-port

  • Baudrate 100 Mbit/s (Full duplex)
  • Zgodność z PROFINET IO klasy B
  • do 32767 ADI
  • LLDP
  • PROFINET fast start-up
  • Server WWW
  • Max 256/256 bajtów danych wejścia/wyjścia
  • Izolacja galwaniczna
  • E-mail (SMTP)
  • FTP serwer
  • IPROFIenergy-Profile server (version 1.20)
Producent: Manufacturer Label
Produkt dostępny
Wybierz model

Modele

Akcesoria

Opis produktu

Dwuportowy moduł PROFINET IO ze zintegrowanym switchem jest najnowszym członkiem rodziny Anybus-CC. Pozwala on na komunikację przy pomocy PROFINET IO w czasie rzeczywistym, w topologii magistrali bez konieczności stosowania kosztownych zewnętrznych switchów. Moduł ten posiada zgodność klasy B ze standardem PROFINET-IO i zawiera wiele nowych funkcji: Zarządzania siecią (SNMP), zaawansowaną diagnostykę (LLDP) i szybki start-up dla zaawansowanych aplikacji. Jak większość innych modułów Anybus -CC Ethernet, moduł obsługuje również funkcje internetowe takie jak dynamiczny serwer WWW do tworzenia stron internetowych, które posiadają możliwość odczytu i zapisu danych. Moduł umożliwia także wysyłanie maili i posiada wbudowany serwer FTP. Zintegrowany 2-portowy switch pozwala łączyć urządzenia w topologii magistrali lub linii. Typowe zastosowania można znaleźć w systemach automatyki m.in. sterowanie maszynami wyższego poziomu wymagających deterministycznego transferu danych. Dwuportowy moduł PROFINET IO obsługuje również zarządzanie energią wykorzystując PROFIenergy. Dwuportowy moduł PROFINET IO jest kompatybilny z jednoportowym Anybus-CC PROFINET IO (AB6215), choć ma on nieco wyższe zużycie prądu (klasa B) i inny identyfikator magistrali. Moduł ten ma również inny plik GSD dla konfiguracji PROFINET. Moduł może być podłączony do dowolnego urządzenia automatyki ze zintegrowanym gniazdem Anybus-CC.

Specyfikacja techniczna

  • Specyfikacja techniczna
Wymiary: 52 mm x 50 mm x 22 mm
Napięcie zasilania: 3,3V
Temperatura pracy: -40 to +70°C
Baud Rate:b 125, 250, 500 kbps
I/O Input: Max 256 bajtów
I/O Output: Max 256 bajtów
Metoda konfiguracji: GSD file lub Profinet
Interfejs urządzenia: Równoległy lub szeregowy
