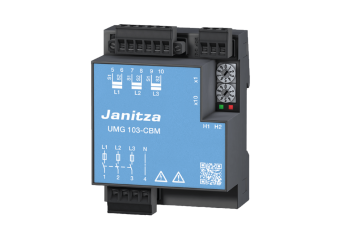

UMG 103-CBM

UMG 103-CBM jest uniwersalnym urządzeniem pomiarowym przeznaczonym do montażu na szynie DIN w rozdzielnicach niskiego napięcia. Służy do pomiaru oraz kontroli parametrów elektrycznych w systemach dystrybucji energii. Urządzenie umożliwia pomiar prądów harmonicznych do 40. harmonicznej.

Główne cechy UMG 103-CBM

Harmoniczne

Prądy harmoniczne są generowane przez odbiorniki o nieliniowych charakterystykach, takie jak transformatory pracujące w stanie nasycenia, lampy energooszczędne, przemienniki częstotliwości oraz układy energoelektroniczne. Powodują one dodatkowe obciążenie sieci prądami odkształconymi, co może prowadzić do zakłóceń pracy, a nawet uszkodzeń urządzeń. Tego typu zniekształcenia sieci mogą być wykrywane i dokumentowane za pomocą analizatorów jakości energii.

Interfejs Modbus

Wiele urządzeń pomiarowych UMG wyposażonych jest w interfejs RS-485 z protokołem Modbus RTU, co umożliwia bardzo ekonomiczne tworzenie sieci komunikacyjnych. Rozwiązanie to charakteryzuje się prostą topologią oraz wysoką odpornością na zakłócenia elektromagnetyczne (EMC). Komunikacja pomiędzy nadajnikiem a odbiornikiem realizowana jest przewodowo przy użyciu ekranowanej skrętki.

GridVis®

GridVis® to kompleksowe i skalowalne oprogramowanie do budowy systemów monitorowania energii oraz nadzoru jakości energii. Służy do programowania i konfiguracji wielu urządzeń pomiarowych UMG, a także do odczytu, przetwarzania i analizy danych pomiarowych. Typowe obszary zastosowań obejmują systemy dystrybucji energii, zakłady przemysłowe, zarządzanie infrastrukturą obiektów (facility management) itp.

Monitorowanie wartości granicznych

Funkcja monitorowania wartości granicznych może być wykorzystywana zarówno do zarządzania alarmami, jak i do realizacji operacji łączeniowych. Odpowiednie urządzenia pomiarowe UMG posiadają wyjścia cyfrowe, które mogą pełnić również funkcję wyjść sterujących. Umożliwia to automatyczne wyzwalanie określonych reakcji w przypadku przekroczenia lub nieosiągnięcia zadanej wartości progowej.

Funkcje i cechy

Rejestracja danych pomiarowych

Pamięć danych pomiarowych i energetycznych

• W przypadku aktywacji wszystkich profili możliwe jest zapisanie do 400 000 wartości pomiarowych, co odpowiada okresowi 144 dni

Zegar

• Dane pomiarowe zapisywane z precyzyjnym znacznikiem czasu

Wartości minimalne, maksymalne i robocze

• Zapis wartości minimalnych, maksymalnych oraz roboczych

Komunikacja

RS485

• RS485 z połączeniem masy oraz 3-biegunowym złączem (A, B, GND)

• Separacja galwaniczna, w tym przetwornica DC/DC



Proste ustawianie adresu Modbus

• Czytelna i intuicyjna konfiguracja bezpośrednio na urządzeniu

Funkcje dodatkowe

Współczynnik CREST (Crest Factor)

• Pomiary jakości energii elektrycznej

• Bezpieczna praca w przypadku awarii (fail-safe)

Komparator

• 2 grupy komparatorów, każda z 3 komparatorami (A–C)

• Wyniki komparatorów A–C mogą być łączone za pomocą operatorów logicznych AND / OR

• Stany komparatorów dostępne do odczytu poprzez Modbus

Twoje korzyści – 8 najważniejszych zalet

• Redundancja – maksymalne bezpieczeństwo danych pomiarowych przechowywanych w pamięci urządzenia

• Brak konieczności stosowania oddzielnego zasilania

• Proste ustawianie adresu Modbus

• Ekonomiczne i uniwersalne zastosowanie

• Prosty montaż – szybka instalacja dzięki zaciskom śrubowym

• Oszczędność miejsca i redukcja kosztów instalacji

• Bardzo niski pobór mocy samego urządzenia pomiarowego

• Zawsze aktualne oprogramowanie dzięki aktualizacjom firmware
