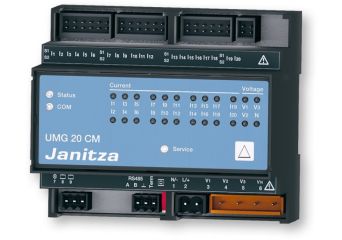

UMG 20CM

Wielowejściowy analizator jakości energii, 20 wejść pomiarowych, montaż na szynie DIN

Producent: Janitza
Producent: Janitza
  • Pomiar prądu upływu (RCM)
  • Pomiar do 63 harmonicznej
  • Modbus RTU (RS-485)
  • Zaawansowane zarządzenia alarmami
  • Wsparcie dla oprogramowania GridVis
  • 20 wejść prądowych - zwykły pomiar natężenia lub pomiar prądu upływu
Cena od 1 470,00 zł netto

Wysoka cena? Zaloguj się i kupuj taniej

Na zamówienie

Darmowa dostawa od 500 zł

Pokaż 2 modele

Promocja cenowa na model HDR-15-5

Modele

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    1401625 UMG 20CM
    Analizator energii elektrycznej, napięcie zasilające: 90...276 AC / DC
    Na zamówienie Gwarancja: 24 miesięcy
    5 211,00 zł
    6 409,53 zł
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    1401626 Module 20CM-CT6
    Moduł dodatkowych 6 wejść prądowych z wbudowanymi przekładnikami (maks. 63A) dla UMG 20CM
    Na zamówienie Gwarancja: 24 miesięcy
    1 470,00 zł
    1 808,10 zł
    Zaloguj się, aby poznać swoją cenę

Opis

UMG 20CM to analizator energii elektrycznej który wyróżnia się dużą liczbą wejść prądowych równą 20. Za pomocą tego urządzenia można wykonywać pomiar prądu upływu (20 kanałów), pomiar harmonicznych do 63. Ponadto urządzenie może pełnić funkcje licznika energii i mierzyć dodatkowo takie parametry jak: V, A, kW, kVA, kVar, kWh. Interfejs Modbus RTU umożliwia dostęp do urządzenia zdalnie, np. dla systemu SCADA,BMS, czy też dla sterownika PLC.



Pomiar prądu upływu i pobieranej energii w jednym urządzeniu:

  • 20 wejść prądowych z dokładnością pomiaru +/- 0,5%
  • 4 wejścia napięciowe z dokładnością pomiaru +/- 0,5%
  • Interfejs RS-484 (Modbus RTU slave)
  • 20 diód LED – każda dla pojedynczego wejścia prądowego (Zielony = ok, Zółty =Ostrzeżenie, Czerwony = przekroczenie prądu znamionowego)
  • Zakres pomiarowy mierzonego prądu z obciążeniem do 63 A, z zamkniętym lub otwieranym przekładnikiem (mierzone paramtery: V, A, kW, kVA, kVar, kWh)

Uniwersalne urządzenie do analizy jakości energii:

  • Kompaktowe wymiary
  • Łatwy do integracji na obiekcie dzięki Modbus RTU
  • Diody LED – sygnalizacja pracy każdego kanału pomiarowego
  • Możliwość zdefiniowania nazwy dla każdego kanału pomiarowego
  • Szeroki zakres napięcia zasilającego (90 – 276 V ... AC / DC)
  • Bezproblemowa integracja z oprogramowaniem GridVis
  • Rodzaj przekładników pomiarowych w zależności danej aplikacji
  • Warianty pomiarowe:Pomiar trójfazowy energii lub pojedynczych faz
  • Pomiar prądu upływu (RCM) trójfazowy lub pojedynczych faz
  • Duża częstotliwość próbkowania – 20000 Hz
  • Autodetekcja przerwania obwodu przekładnika prądowego
  • Analiza harmonicznych do 63
  • Rejestrowania ekstremów określonych parametrów ze znacznikiem czasu
  • Standardowo mierzone parametry: V, A, kW, kVA, kVar, kWh
  • Łatwa skalowalność systemu
  • Zapobieganie przerwom zasilania poprzez monitoring prądu upływu
  • Stałe, nieprzerwane monitorowanie i rejestrowanie prądu upływu w sieciach TN-S lub TN-C-S
  • Wygodna parametryzacja pomiaru RCM
  • Automatyczne raportowanie o zdarzeniach umożliwia szybszemu przeciwdziałaniu
  • Wszechstronna diagnostyka zwiększa niezawodność energetyczną przedsiębiorstwa
  • Alarm przed wystąpieniem przestojów (zapobiegawcza analiza prądu upływu (RCM)):
  • Wzrost prądu upływu zostanie wykryty stosunkowo wcześnie, przed zadziałaniem zabezpieczeń
  • Monitorowanie i raportowanie o wzrastającym prądzie upływu (wywołany np. starzeniem się izolacji el.)
  • Redukcja czasów przestoju (wywołanych brakiem zasilania)

Pomiar i analiza prądu 20 obwodów:

  • Dane na temat jakości i zużycia energii mogą być łatwo gromadzone w bazie danych
  • Automatyczny odczyt i rejestrowanie parametrów energii
  • Dla poszczególnych kanałów parametry energii mogą być wyświetlane w oprogramowaniu GridVis
  • Wizualizacja graficzna mierzonych wartości
  • Wyświetlanie ostrzeżeń o błędach, możliwe w widoku topologii
  • Treść ostrzeżenia może być dowolnie zdefiniowana
  • Automatyczne wysyłanie wiadomości email w razie wystąpienia konkretnych zdarzeń lub błędów
  • Zdalny monitoring całego systemu jest możliwe przez Internet
  • Monitorowanie standardowego natężenia oraz prądu upływu może być sparametryzowane przez GridVis (Modbus)
  • Ocena i rejestrowanie danych w centralnych bazach danych jest zaimplementowane w oprogramowaniu GridVis
  • Im większy jest zakres zapisywanych informacji tym mają one większą wartość
  • Optymalizacja energii posiada duży potencjał oszczędności pieniędzy (ISO 50001)

Dodatkowe korzyści:

  • Wczesne ostrzeganie o nadchodzących potencjalnych przestojach
  • Łatwiejsza lokalizacja uszkodzonych odbiorników, redukuje czas szukania źródła problemu
  • Wczesna detekcja przeciążeni a przewodu neutralnego oraz prądu upływu, co zwiększa bezpieczeństwo p.poż.
  • Spełnia wymagania centrów danych wobec monitorowania prądu upływu („RCM residua current monitoring”)
  • Parametryzacja i monitorowanie dzięki oprogramowaniu GridVis
  • Rejestrowanie natężenia prądu wielu obwodów (20 kanałów), jako podstawowy system zarządzania energią (EnMS)
