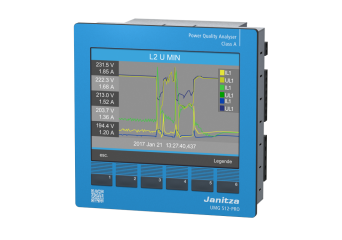

UMG 512

Analizator jakości energii klasy A - najwyższa dokładność, IEC 61000-4-30, EN 50160, IEEE519, duży graficzny wyświetlacz LCD, programowalny w Jasic, pomiar migotania, montaż tablicowy lub na szynę DIN, pomiar do 63 harmonicznej

  • Analizator klasy A, pomiar jakości energii elektrycznej zgodny ze standardem EN 50160, IEEE519 lub EN 61000-2-4
  • Pomiar do 63 harmonicznej
  • Zaawansowane raportowanie, np. o wzroście prądu upływu (RCM)
  • Dostęp do wszystkich danych przez stronę HTTP
  • Funkcja bramy Modbus TCP/RTU
  • Kolorowy wyświetlacz bardzo dobrze prezentuje wykresy wybranych paramterów
  • Wsparcie dla protokołu BACnet
Producent: Manufacturer Label
Brak w magazynie
Wybierz model

Modele

  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    5217003 UMG 512-PRO
    Analizator jakości energii elektrycznej klasy A, napięcie zasilające: 48...110 VAC lub 24...150 VDC, nowy design, Aplikacje: Measurement monitor, EN 50160 Watchdog PRO, IEC 61000-2-4 Watchdog PRO, Push Service PRO
    Brak w magazynie
    Gwarancja:
    24 miesiące
    10 828,00 zł
    13 318,44 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę
  • ModelDostępnośćGwarancjaSchowek
    Twoja cena
    Twoja cena
    Ilość produktów Dodaj
    5217011 UMG 512-PRO
    Analizator jakości energii elektrycznej klasy A, napięcie zasilające: 95...240 VAC lub 80...300 VDC, nowy design, Aplikacje: Measurement monitor, EN 50160 Watchdog PRO, IEC 61000-2-4 Watchdog PRO, Push Service PRO
    Brak w magazynie
    Gwarancja:
    24 miesiące
    10 828,00 zł
    13 318,44 zł
    Zaloguj się, aby poznać swoją cenę
    Zaloguj się, aby poznać swoją cenę

Opis produktu

UMG 512

Jakość energii elektrycznej:

  • Pomiar wyższych harmonicznych do 63, parzystych nieparzystych (U, I, P, Q)
  • Pomiar między harmonicznych (U, I)
  • Obliczanie THD-U/THD-I/TDD (współczynnik zawartości harmonicznych
  • Pomiar niezrównoważenia prądu
  • Pomiar składowej zgodnej, przeciwnej i zerowej
  • Kierunek wirującego pola
  • Współczynnik szczytu napięcia
  • Pomiar migotania/drgania zgodnie z DIN 61000-4-15
  • Pomiar i rejestrowanie stanów nieustalonych (>39us)
  • Rejestrowanie bardzo krótkich zakłóceń (>10ms)

Wysoka jakość pomiaru:

  • Nieprzerwany pomiar prądu upływu (RMS)
  • Proces pomiaru zgodny z IEC 61000-4-30
  • Certyfikowana dokładność pomiaru – klasa A
  • Stałe próbkowanie napięcia i natężenia z częstotliwością 25600 Hz
  • 512 punktów pomiarowych na jeden okres
  • Rejestrowanie 2000 pomiarów na jeden cykl pomiarowy
  • Dokładność pomiaru mocy czynnej: Class 0.2
  • Bardzo szybki pomiar pozwala monitorować i rejestrować bardzo krótkie zakłócenia, już od 39 us
  • Rejestrowanie natężenia i napięcia (15 – 440 Hz)

GridVis – oprogramowanie do wizualizacji i przetwarzania pomiarów

  • Intuicyjna obsługa
  • Konfiguracja analizatorów z rodziny UMG
  • Oprogramowanie z certyfikatem ISO 50001 EnMS
  • Automatyczny lub ręczny odczyt pomiarów
  • Wszechstronne możliwości alarmowania
  • Zarządzenia użytkownikiem
  • Dostęp do urządzeń Modbus RTU firm trzecich
  • Graficzny interfejs użytkownika (widok topologii) do wizualizacji danych rzeczywistych i powiadomień.
  • Wyświetlanie wartości minimalnej, średniej i maksymalnej na wyjkresie
  • Możliwośc obróbki statystycznej mierzonych danych
  • Duże możliwości eksportu danych (np. do format Excel)
  • Generowanie raportów zużycia i jakości energii zgodnie z EN 50160, IEEE 519, EN 61000-2-4 – ręcznie lub wg ustalonego harmonogramu
  • Zapis w centralnej bazie danych (np. MySQL/MS SQL/Derby/ Janitza DB)
  • Łatwa skalowalność i integracja na obiekcie
  • Część atrybutów jest zależna od wersji oprogramowania (tylko GridVis Basic jest darmowy)

Jakość energii:

  • Predefiniowane raporty PQ(Power quality) dostarczają natychmiastowo oświadczenia o jakości energii i są zgodne z najważniejszymi standardami: EN 50160, EN 61000-2-4, NeQual, IEEE 519, ITIC (CBEMA) (Tylko ręcznie)
  • Reporty mogą być generowane w zależności od ustawionego czasu
  • Dowolnie konfigurowalne plany czasowe
  • Raporty można eksportować do wydruku, lub do wielu formatów cyfrowych: HTML, XML, Excel, Word, PDF
  • Wygodne, sterowane czasem automatyczne eksportowanie raportu do Excela- automatyzacja przekazywania danych do innych aplikacji



Generowanie rocznych raportów zgodnych z EN 50160

Dostawcy energii mają trudne zadanie generowania 52 raportów jakości energii rocznie. W praktyce trudno jest zapanować nad taką ilością danych. Oprogramowanie GridVis automatyzuje proces raportowania, oszczędzając tym samym czas pracowników i pieniądze firmy. Generowanie rocznych zestawień bazuje na normie EN 50160 i zapewnia szybki podgląd monitorowanej sieci, i pozwala sprawdzić w których okresach nie spełniała ona EN 50160.
