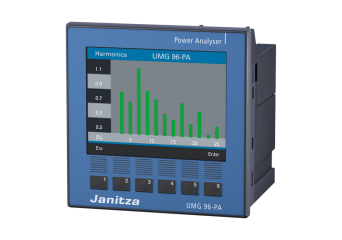

UMG 96-PA

Analizator + licznik energii w jednym, zgodność z MID, pomiar prądu upływu, modułowa konstrukcja

Producent: Janitza
Producent: Janitza
  • Zgodność z MID (certyfikat w toku)
  • Intuicyjny kolorowy wyświetlacz
  • Pomiar jakości energii: Harmoniczne, THD, Max, Min,
  • 3 wejścia napięciowe (600V CATIII)
  • 3 wejścia prądowe
  • Stałe próbkowanie 8,33 KHz
  • Interfejs szeregowy
  • Możliwość rozszerzenia peryferiów o:
    • Wejścia analogowe
    • Port Ethernet
    • Moduł do pomiaru prądu upływu (RCM)
Cena od 2 350,00 zł netto

Wysoka cena? Zaloguj się i kupuj taniej

W magazynie

Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem DHL jeszcze tego samego dnia

Darmowa dostawa od 500 zł

Pokaż 3 modele

Promocja cenowa na model HDR-15-5

Modele

Akcesoria

Opis

4-w-1

Zarządzanie energią | MID | monitorowanie jakości energii | Monitorowanie RCM

Intuicyjne wskazówki dla użytkownika

Wysokiej jakości kolorowy wyświetlacz graficzny z przyjaznym dla użytkownika menu.

Dodatkowe moduły

Dodatkowe możliwości dzięki opcjonalnym modułom peryferyjnymi (trzy cyfrowe wejścia i wyjścia oraz wyjście analogowe).

Pomiar MID

Zabezpieczone przed manipulacją i prawnie bezpieczne pozyskiwanie danych dotyczących energii.

Pomiar parametrów prądu i napięcia

Pozyskiwanie wartości prądów i napięć w różnych formach sieci, sieciach TN i TT, z kategorią przepięcia 600 V CAT III.

Pomiar RCM

Wejścia analogowe mogą być wykorzystywane do monitorowania prądu upływu RCM. W ten sposób można wykryć  problemy z izolacją wcześniej niż zadziała wyłącznik RCM, i zapewnić dostępność systemu.

lub indywidualnie konfigurowane jako:

Sygnały analogowe

Dowolne sygnały 0/4 - 20 mA.

Dodatkowy pomiar temperatury

Moduł UMG 96-PA ma zintegrowane wejście temperatury dla termistorów (PT 100/1000, KTY 83 lub 84).

Specyfikacja

Ogólne parametry:

  • Dokładność pomiaru napięcia i natężenia prądu 0,2%
  • Dokładność pomiaru energii czynnej (kWh, ... / 5 A) Klasa 0,5S

Napięcie zasilania

  • AC 90 V - 277 V (50/60) Hz lub DC 90 V - 250 V, 300 V CAT III

Wejścia i wyjścia

  • 3 cyfrowe wejścia i wyjścia
  • 1 wyjście analogowe

RMS - chwilowe wartości, np .:

  • Prąd, napięcie, częstotliwość
  • Moc czynna, bierna i pozorna
  • Współczynnik mocy

Pomiar energii

  • Energia czynna, bierna i pozorna
  • Taryfy: HT / LT

Warunki środowiska

  • Zakres temperatur pracy: K55 (-10 do +55 ° C)

Zapis średnich wartości, np .:

  • Napięcie, prąd / wartości chwilowe i maks.
  • Moc czynna, bierna i pozorna / aktualna i maksymalna
  • Częstotliwość / aktualna i maksimum

Pomiar jakości energii

  • Harmoniczne kolejno / prąd i napięcie: 1.-25.
  • Współczynnik zniekształceń THD-U / THD-I w%
  • Składowa zgodna, symetryczna, zerowa
  • Rejestrowanie pomiarów
  • 4 MB pamięci (Flash)
  • Średnia, minimalna, maksymalna wartość

Interfejs / protokół

  • RS485 / Modbus RTU

Programowanie / wartości progowe / zarządzanie alarmami

  • Komparator (2 grupy po 3 komparatory)

 Oprogramowanie do wizualizacji sieci

  • GridVis®-Basic (w zakresie dostawy)

Opcjonalne dodatkowe funkcje z pakietami GridVis®-Professional, GridVis®-Service i GridVis®-Ultimate.

Zmierzone wejście napięciowe (3 x)

  • Kategoria przepięć: 600 V CAT III
  • Zakres pomiaru, napięcie LN, AC (bez transformatora): 0 - 600 Vrms (± 10%)
  • Zakres pomiaru, napięcie LL, AC (bez transformatora): 0 - 1040 Vrms (± 10%)
  • Zakres pomiaru częstotliwości: od 45 do 65 Hz
  • Częstotliwość próbkowania na kanał (50/60 Hz): 8,33 kHz
  • Pomiar w ćwiartkach: 4
  • Sieci: TN, TT

Zmierzone wejście prądowe (3 x)

  • Prąd znamionowy: 1 / 5A
  • Kategoria przepięć: 300 V CAT II
  • Częstotliwość próbkowania: 8,33 kHz

Właściwości mechaniczne

  • Masa netto (z dołączonymi łącznikami): ca. 250 g
  • Wymiary urządzenia w mm (wys. X szer. X gł.): 96 x 96 x 86
  • Stopień ochrony według EN 60529 (z uszczelnieniem = IP54): IP40 z przodu / z tyłu IP20
  • Montaż dla IEC EN 60999-1 / DIN EN 50022: Montaż na płycie czołowej

* Zgłoszono certyfikat MID

Moduły dla UMG 96-PA

Wejście prądu RCM

  • Wejścia analogowe: 2 dla pomiaru prądu RCM lub analogowego
  • Prąd znamionowy: 30 mA rms
  • Prąd wyzwalania: 50 μA
  • Rozdzielczość: 1 μA

Pomiar temperatury (1 x)

  • Czas aktualizacji: 1 sekunda
  • Podłączane czujniki: PT100, PT1000, KTY83, KTY84

Interfejs

  • Połączenie Ethernet RJ45

Pomiar prądu I4

  • Prąd znamionowy: 1 / 5A
  • Kategoria przepięć: 300 V CAT II
  • Zużycie energii: ok. 0,2 VA (Ri = 5 mOhm)
  • Częstotliwość próbkowania: 8,33 kHz

 Schemat podłączenia:
