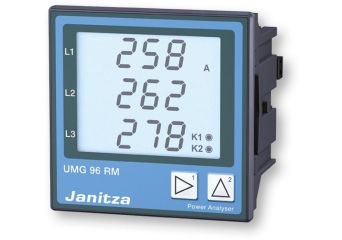

UMG 96RM-CBM

Szczególne zalety

• Kompaktowa konstrukcja pozwala zaoszczędzić miejsce oraz obniżyć koszty instalacji

• Ciągła i długoterminowa rejestracja danych dzięki dużej pamięci danych pomiarowych lub poprzez akwizycję danych online (np. GridVis® Service)

• Wysoki poziom bezpieczeństwa danych oraz redundancja

• Rozbudowane możliwości komunikacyjne oraz obsługa wielu protokołów

• Wszechstronne, predefiniowane raporty do analizy jakości energii oraz zużycia energii (za pośrednictwem GridVis® Service)

• Proste generowanie raportów jednym naciśnięciem przycisku lub automatycznie, zgodnie z zdefiniowanymi harmonogramami czasowymi

• Precyzyjne wyniki pomiarów zapewniają efektywną infrastrukturę oraz wysoką dostępność produkcji

• Generyczny profil Modbus: możliwość integracji i wizualizacji dowolnych urządzeń oraz systemów obsługujących Modbus, także innych producentów, w rozwiązaniach monitorujących

• Długoterminowa dostępność urządzeń pomiarowych gwarantuje łatwą rozbudowę i modernizację systemu

Akwizycja danych energetycznych i profil obciążenia

• Szczegółowa rejestracja danych energetycznych oraz profilu obciążenia

• Większa przejrzystość dostaw energii dzięki analizom energetycznym

• Bezpieczniejsze projektowanie systemów dystrybucji energii

Analiza centrów kosztowych

• Określanie kosztów energii

• Rozbicie i przypisanie zużycia energii do poszczególnych odbiorników

Systemy zarządzania energią (ISO 50001)

• Ciągłe zwiększanie efektywności energetycznej

• Redukcja kosztów

• Wielofunkcyjne analizatory parametrów sieci serii UMG 96RM stanowią istotny element systemów zarządzania energią

• Przejrzystość dostaw energii

• Zwiększona transparentność dzięki wielostopniowemu, skalowalnemu systemowi pomiarowemu

• Rejestracja pojedynczych zdarzeń dzięki ciągłym pomiarom o wysokiej rozdzielczości

Monitorowanie jakości energii

• Sygnalizacja niewystarczającej jakości energii

• Wdrażanie działań korygujących w celu eliminacji problemów sieciowych

• Zapobieganie przestojom produkcyjnym

• Znacząco wydłużona żywotność urządzeń

• Poprawa zrównoważonego rozwoju

Dokładność pomiarowa i parametry metrologiczne

• Dokładność pomiaru napięcia: 0,2%, klasa dokładności energii czynnej (kWh) = 0,5

• Wysoka częstotliwość próbkowania: 21,3 kHz

• Niezawodna dokładność pomiaru napięcia: 0,2%

• Klasa dokładności energii czynnej (kWh): 0,5

• Licznik energii z 7 taryfami – energia czynna i bierna

• Pomiar energii w 4 kwadrantach, każdy z 7 taryfami dla energii czynnej i biernej

• Bezpieczny i precyzyjny pomiar wartości eksploatacyjnych dla poszczególnych obciążeń elektrycznych

• Opcje komunikacyjne: Modbus

• Liczne interfejsy i protokoły zapewniające łatwą integrację z systemami nadrzędnymi (system zarządzania energią, PLC, SCADA, BMS)

Duża pamięć danych pomiarowych

• Możliwość zapisu danych pomiarowych przez bardzo długi okres czasu

• Rejestracja danych w pełni konfigurowalna przez użytkownika

Analizator harmonicznych

• Analiza harmonicznych do 40. rzędu

• Informacje o jakości energii, zakłóceniach w sieci oraz potencjalnych odbiornikach „zanieczyszczających” sieć

Złącza

• Wtykowe zaciski śrubowe

• Wygodna instalacja nawet w przypadku ograniczonej przestrzeni montażowej

Wyświetlacz i podświetlenie

• Podświetlenie

• Duży, wysokokontrastowy wyświetlacz LCD z podświetleniem

• Bardzo dobra czytelność oraz intuicyjna obsługa, nawet w warunkach słabego oświetlenia

Wejście prądowe dla czwartego przekładnika

• Ciągłe monitorowanie przewodu neutralnego (N) za pomocą czwartego wejścia prądowego

Urządzenie podstawowe

• Interfejs RS485 z protokołem Modbus oraz 2 wyjścia cyfrowe umożliwiają szybkie i ekonomiczne monitorowanie jakości energii oraz zużycia energii
